SCG・JSG用金具一山ナックル

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 1,315円～3,259円

税込単価: 1,447円～3,585円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

SCM用金具一山ナックル

通常価格(税別)： 988円 (税込価格：1,087円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

CMK2・CMA2・CKV2・JSK2・JSM2・SSD・HCA用金具

通常価格(税別)： 1,196円 (税込価格：1,316円)

通常出荷日：在庫品1日目

シリンダに取付ける取付金具。【特長】・一山ナックルとして利用可能。・シリンダS...

詳細情報を確認する

支持形式
一山ナックルジョイント
取付け方法
めねじ
材質
鋼
アクセサリ付属
付属なし
適用シリンダシリーズ
SCG､JSG

未確定：候補が5型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

SCG、JSG用金具一山ナックル（I）の仕様

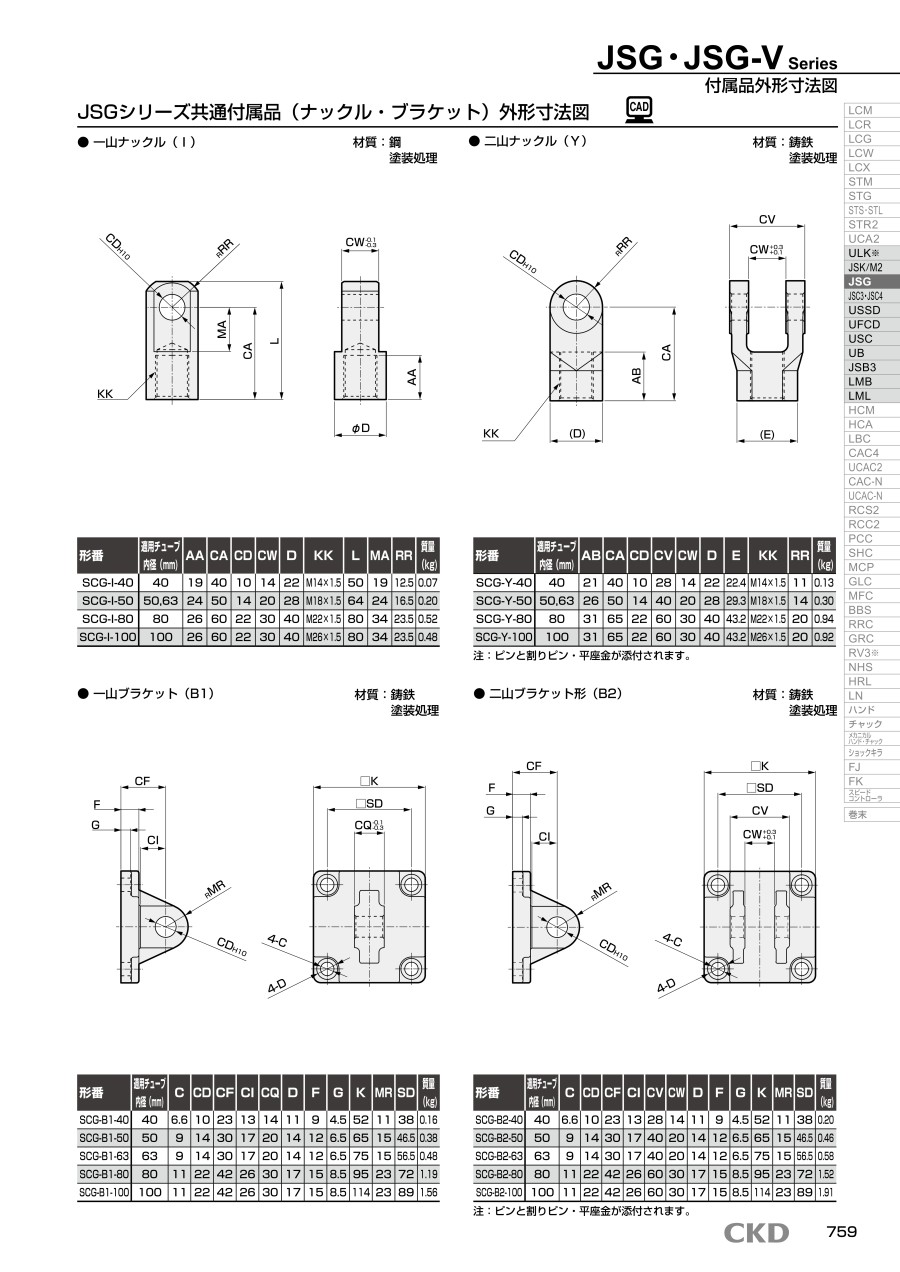

外形図

形番	適用チューブ内径（mm）	AA	CA	CD	CW	D	KK	L	MA	RR	質量（kg）
SCG-I-32	32	14	30	10	14	20	M10×1.25	40	16	12	0.07
SCG-I-40	40	19	40	10	14	22	M14×1.5	50	19	12.5	0.07
SCG-I-50	50,63	24	50	14	20	28	M18×1.5	64	24	16.5	0.20
SCG-I-80	80	26	60	22	30	40	M22×1.5	80	34	23.5	0.52
SCG-I-100	100	26	60	22	30	40	M26×1.5	80	34	23.5	0.48

型番リスト

表示件数

型番

ねじサイズ M

(mm)

ねじピッチ

(mm)

適用チューブ内径（mm）

最小発注数量

M10	1.25	32	1個
M14	1.5	40	1個
M18	1.5	50､63	1個
M22	1.5	80	1個
M26	1.5	100	1個

通常単価(税別) (税込単価)	通常出荷日

1,717円 ( 1,889円 )	8日目
1,315円 ( 1,447円 )	5日目
1,315円 ( 1,447円 )	5日目
2,086円 ( 2,295円 )	5日目
3,259円 ( 3,585円 )	5日目

詳細情報

基本情報

基本情報

シリンダに取付ける取付金具。
【特長】
・一山ナックルとして利用可能。
・シリンダSCG、JSGシリーズ用。
・材質：鋼（塗装処理）。
【用途】
・シリンダの固定をするのに最適。

■CKD商品選定ページはこちら

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
一般形タイロッド形シリンダ SCGシリーズ
部材適合のSCG、シリンダー本体になります。
ＣＫＤ
中間停止機能付ブレーキ付タイロッド形シリンダJSGシリーズ
部材適合のJSG、シリンダー本体になります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SCG・JSG用金具一山ナックルのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qシリンダ固定の際の注意事項を教えて下さい。

負荷の運動する方向が、ロッドの軸心に平行でない場合、ロッドやチューブにこじれを生じ、焼付・破損などの恐れがあります。従ってロッド軸心と負荷の移動方向は必ず一致させてください。
負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 SCG・JSG用金具一山ナックル	SCA2・JSC3・USC・HCA用金具一山ナックル	SCP※2用金具一山ナックル	CMK2・CMA2・CKV2・JSK2・JSM2・HCA用金具一山ナックル	SSD・SCP※2用金具一山ナックル	CMK2・CMA2・CKV2・JSK2・JSM2用金具一山ナックル
メーカー	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ
通常価格	1,315円-	1,316円 -	553円	1,196円	553円	1,196円
通常出荷日	5日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
支持形式	一山ナックルジョイント	一山ナックルジョイント	一山ナックルジョイント	一山ナックルジョイント	一山ナックルジョイント	一山ナックルジョイント
取付け方法	めねじ	めねじ	めねじ	めねじ	めねじ	めねじ
材質	鋼	鋳鉄	鋼	鋼	鋼	鋼
アクセサリ付属	付属なし	付属あり	付属なし	付属なし	付属なし	付属あり
適用シリンダシリーズ	SCG､JSG	SCA2・JSC3・USC・HCA	SCP※2	CMK2・CMA2・CKV2・JSK2・JSM2・HCA	SSD・SCP※2	CMK2・CMA2・CKV2・JSK2・JSM2
