形番	適用チューブ内径（mm）	C	CD	CF	CI	CQ	D	F	G	K	MR	SD	質量（kg）
S1-B1-40	40	9	12	32	18	18	14	10	6.5	57	12	40.5	0.32
S1-B1-50	50	9	12	32	18	18	14	10	6.5	66	12	48	0.38
S1-B1-63	63	9	14	37	24	20	14	10	6.5	80	16	59	0.57
S1-B1-80	80	14	20	52	30	28	20	14	10.5	98	20	74	1.27
S1-B1-100	100	14	20	52	30	28	20	16	10.5	118	20	90	1.64

一山ブラケット（B3）

（単位：mm）

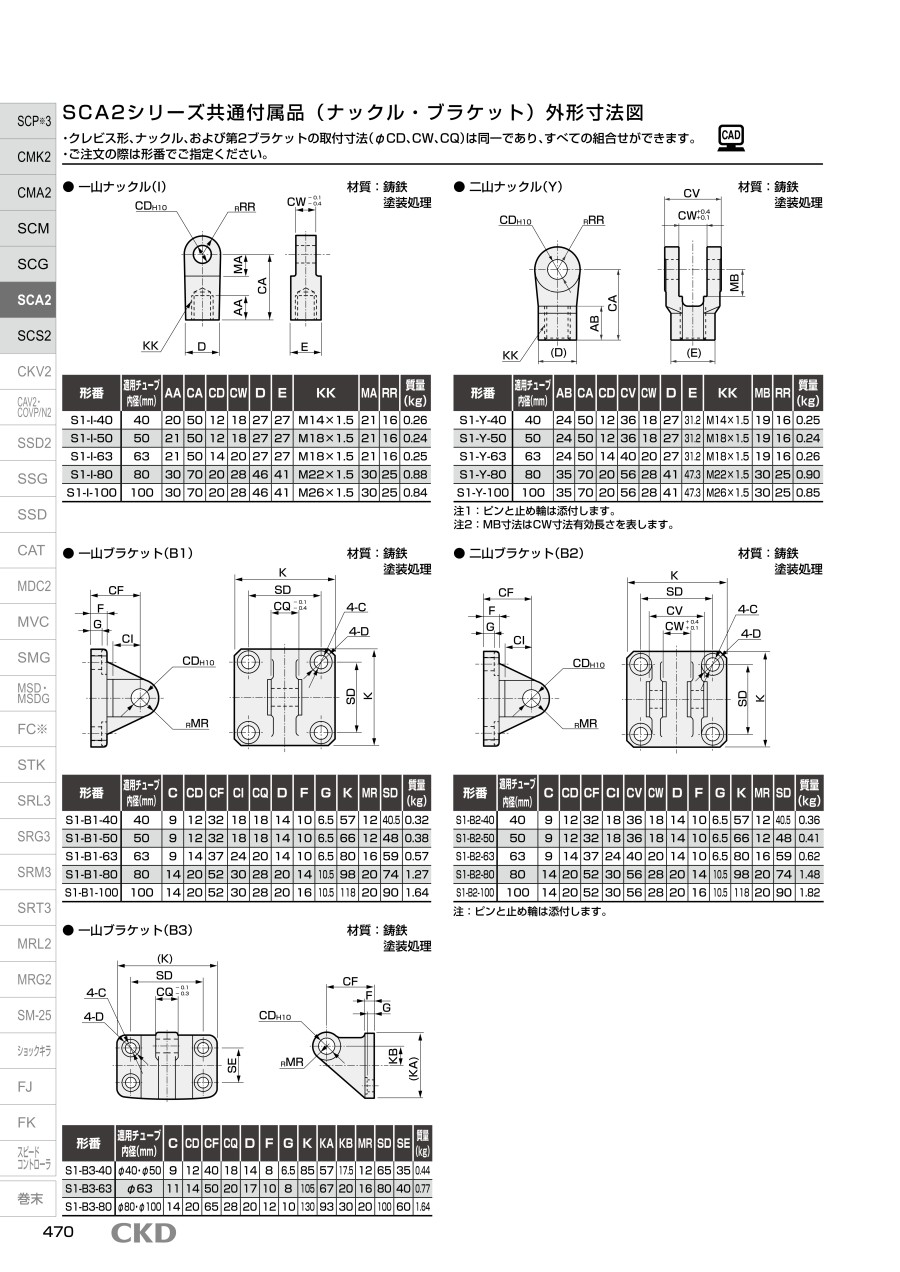

外形図

形番	適用チューブ内径（mm）	C	CD	CF	CQ	D	F	G	K	KA	KB	MR	SD	SE	質量（kg）
S1-B3-40	φ40・φ50	9	12	40	18	14	8	6.5	85	57	17.5	12	65	35	0.44
S1-B3-63	φ63	11	14	50	20	17	10	8	105	67	20	16	80	40	0.77
S1-B3-80	φ80・φ100	14	20	65	28	20	12	10	130	93	30	20	100	60	1.64

型番リスト

表示件数

型番

支持形式	適用チューブ内径（mm）	最小発注数量

一山ブラケット(B1)	40	1個
一山ブラケット(B1)	50	1個
一山ブラケット(B1)	63	1個
一山ブラケット(B1)	80	1個
一山ブラケット(B1)	100	1個
一山ブラケット(B3)	40､50	1個
一山ブラケット(B3)	63	1個
一山ブラケット(B3)	80､100	1個

通常単価(税別) (税込単価)	通常出荷日

1,697円 ( 1,867円 )	在庫品1日目当日出荷可能
1,597円 ( 1,757円 )	在庫品1日目当日出荷可能
2,597円 ( 2,857円 )	在庫品1日目当日出荷可能
5,997円 ( 6,597円 )	在庫品1日目当日出荷可能
6,597円 ( 7,257円 )	在庫品1日目当日出荷可能
2,697円 ( 2,967円 )	在庫品1日目当日出荷可能
3,797円 ( 4,177円 )	在庫品1日目当日出荷可能
6,048円 ( 6,653円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

シリンダに取付ける取付金具。
【特長】
・SCA2、JSC3、USCシリーズ用。
・材質：鋳鉄（塗装処理）。
【用途】
・一山ブラケット（B1、B3）として。

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。

■CKD商品選定ページはこちら

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
【在庫品多数】一般形セレックスシリンダ（中口径）SCA2シリーズ
部材適合のSCA2、シリンダー本体になります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SCA2・JSC3・USC用金具一山ブラケットのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qシリンダ固定の際の注意事項を教えて下さい。

負荷の運動する方向が、ロッドの軸心に平行でない場合、ロッドやチューブにこじれを生じ、焼付・破損などの恐れがあります。従ってロッド軸心と負荷の移動方向は必ず一致させてください。
負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
