CMK2・CMA2・CKV2・JSK2・JSM2用金具 二山ブラケット用ピン
- 種類
- ピン
- 適用シリンダシリーズ
- CMK2・CMA2・CKV2・JSK2・JSM2
- 支持形式
- 二山ブラケット用ピン
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
CMK2・CMA2・CKV2・JSK2・JSM2用金具 二山ブラケット用ピン（P1）（P2）の仕様
（単位：mm）

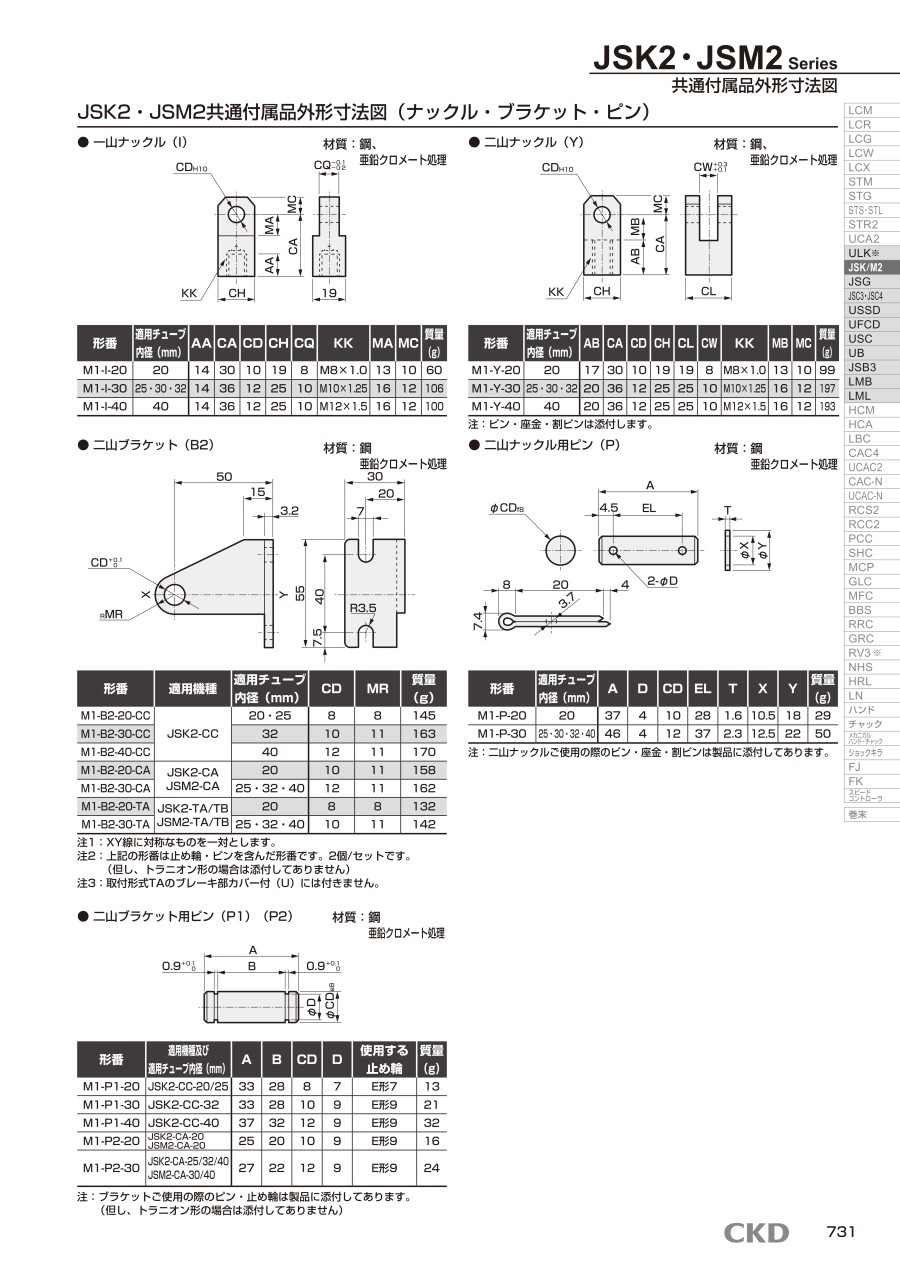

外形図
| 形番 | 適用チューブ内径 （mm） | A | B | CD | D | 使用する止め輪 | 質量 （g） |
|---|---|---|---|---|---|---|---|
| M1-P1-20 | 20・25 | 33 | 28 | 8 | 7 | E形7 | 13 |
| M1-P1-30 | 32 | 33 | 28 | 10 | 9 | E形9 | 21 |
| M1-P1-40 | 40 | 37 | 32 | 12 | 9 | E形9 | 32 |
| M1-P2-20 | 20 | 25 | 20 | 10 | 9 | E形9 | 16 |
| M1-P2-30 | 25・32・40 | 27 | 22 | 12 | 9 | E形9 | 24 |
詳細情報
基本情報
二山ブラケット用のピン。
【特長】
・シリンダCMK2、CMA2、CKV2、JSK2、JSM2シリーズ用の二山ブラケット用。
・材質：鋼（亜鉛クロメート処理）。
【用途】
・二山ブラケット用のピンとして最適。
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
■CKD商品選定ページはこちら
カタログ
商品担当おすすめ
CMK2・CMA2・CKV2・JSK2・JSM2用金具 二山ブラケット用ピンのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q支持金具をどのように取付すればよいですか？
A
支持金具は取付側カバーの2面幅をスパナ等の工具で固定して締め付けるようにしてください。
