シリンダスイッチ Tシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 920円～6,116円
- 税込単価
- 1,012円～6,728円
適用シリンダ：CAC4・CKV2・CMA2・CMK2・HCM・JSC3・JSC...
詳細情報を確認する- 結線方式
- キャプタイヤコード
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が56型番あります。
商品情報

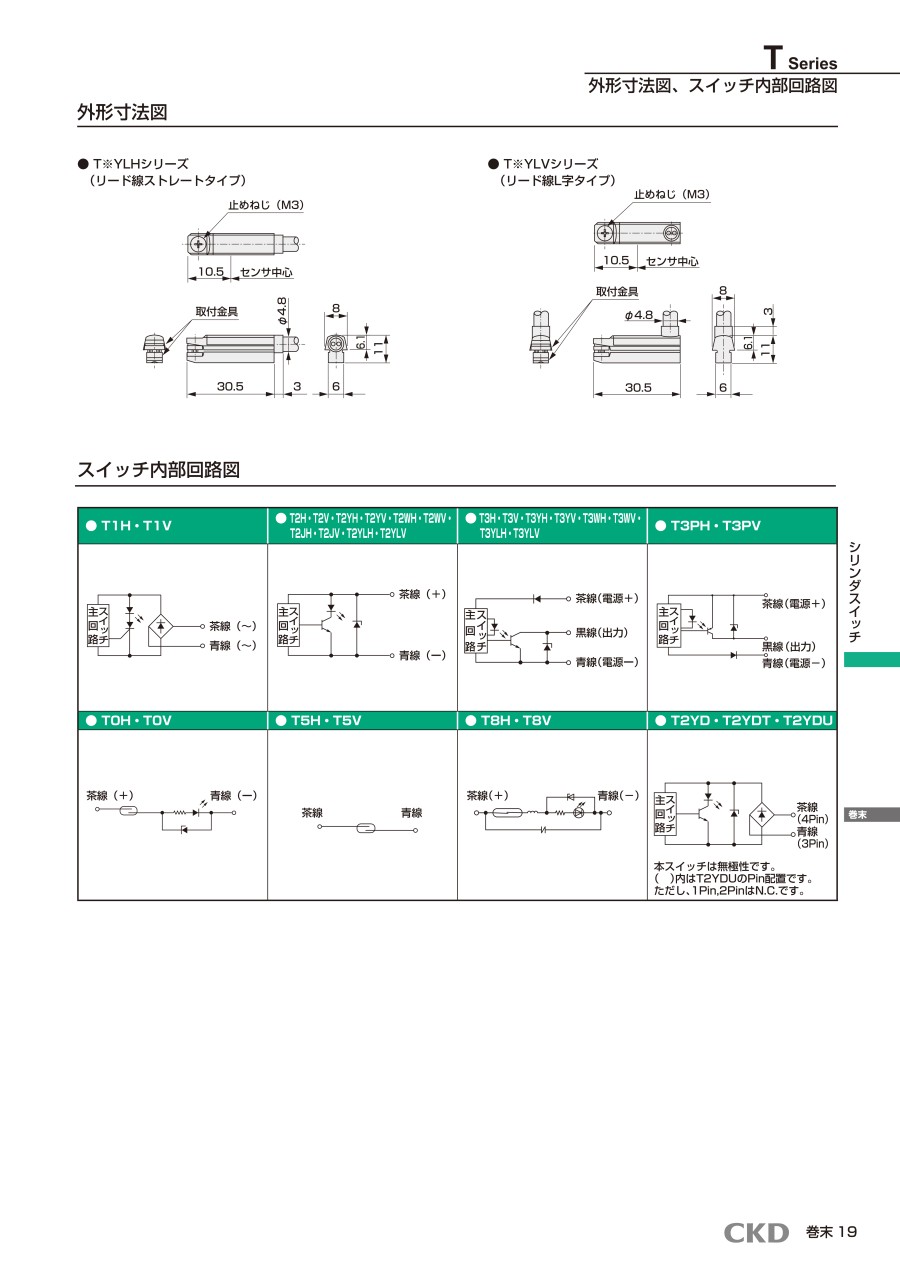

外形図
製品仕様
| 項目 | 無接点2線式 | |||||
|---|---|---|---|---|---|---|
| T1H・T1V | T2H・T2V | T2HR3・T2VR3 （耐屈曲リード線タイプ） | T2JH・T2JV （オフディレータイプ） | T2YH・T2YV （2色表示式） | T2WH・T2WV （2色表示式） | |
| 用途 | プログラマブルコントローラ、 リレー、小型電磁弁用 | プログラマブルコントローラ専用 | ||||
| 出力方式 | - | |||||
| 電源電圧 | - | |||||
| 負荷電圧 | AC85～265V | DC10～30V | DC24V±10% | |||
| 負荷電流 | 5～100mA | 5～20mA（注1） | ||||
| 消費電流 | - | - | ||||
| 内部降下電圧 | 負荷電圧の10%以下 | 4V以下 | ||||
| オフディレー時間 | - | 200±50ms | - | |||
| 表示灯 | 赤色LED（ON時点灯） | 赤色/緑色LED （ON時点灯） | 赤色/緑色LED （ON時点灯） | |||
| 漏れ電流 | AC100Vにて1mA以下 AC200Vにて2mA以下 | 1mA以下 | ||||
| リード線長さ 注4 | 1m（耐油性ビニルキャブ タイヤコード2芯0.3mm2） | 1m（耐油性ビニル キャブタイヤコード 2芯0.2mm2） | 3m（耐屈曲、耐油性 ビニルキャブタイヤコード 2芯0.2mm2） | 1m（耐油性ビニルキャブタイヤ コード2芯0.3mm2） | 1m（耐油性ビニルキャブ タイヤコード2芯0.2mm2） | |
| 耐衝撃 | 980m/s2 | |||||
| 絶縁抵抗 | DC500Vメガーにて 100MΩ以上 | DC500Vメガーにて20MΩ以上 | DC500Vメガーにて100MΩ以上 | DC500Vメガーにて 20MΩ以上 | ||
| 耐電圧 | AC1500V、1分間印加にて 異常なきこと | AC1000V1分間印加にて異常なきこと | ||||
| 周囲温度 | -10～+60℃ | |||||
| 保護構造 | IEC規格IP67、JIS C0920（防浸形）、耐油 | |||||
| 質量 | 1m:33g 3m:87g 5m:142g | 1m:18g 3m:49g 5m:80g | 1m:33g 3m:87g 5m:142g | 1m:18g 3m:49g 5m:80g | ||
| 項目 | 無接点3線式 | |||
|---|---|---|---|---|
| T3H・T3V | T3PH・T3PV（PNP出力タイプ） | T3YH・T3YV（2色表示式） | T3WH・T3WV（2色表示式） | |
| 用途 | プログラマブルコントローラ、リレー用 | |||
| 出力方式 | NPN出力 | PNP出力 | NPN出力 | NPN出力 |
| 電源電圧 | DC10～28V | |||
| 負荷電圧 | DC30V以下 | |||
| 負荷電流 | 100mA以下 | 50mA以下 | ||
| 消費電流 | DC24Vにて10mA以下 | DC24Vにて12mA以下 | DC24Vにて10mA以下 | |
| 内部降下電圧 | 0.5V以下 | |||
| オフディレー時間 | - | |||
| 表示灯 | 赤色LED（ON時点灯） | 黄色LED（ON時点灯） | 赤色/緑色LED（ON時点灯） | |
| 漏れ電流 | 10μA以下 | |||
| リード線長さ 注4 | 1m（耐油性ビニルキャブタイヤコード3芯0.2mm2） | 1m（耐油性ビニルキャブ タイヤコード3芯0.3mm2） | 1m（耐油性ビニルキャブ タイヤコード3芯0.2mm2） | |
| 耐衝撃 | 980m/s2 | |||
| 絶縁抵抗 | DC500Vメガーにて20MΩ以上 | DC500Vメガーにて100MΩ以上 | DC500Vメガーにて20MΩ以上 | |
| 耐電圧 | AC1000V1分間印加にて異常なきこと | |||
| 周囲温度 | -10～+60℃ | |||
| 保護構造 | IEC規格IP67、JIS C0920（防浸形）、耐油 | |||
| 質量 | 1m:18g 3m:49g 5m:80g | 1m:33g 3m:87g 5m:142g | 1m:18g 3m:49g 5m:80g | |
| 項目 | 有接点2線式 | ||||||
|---|---|---|---|---|---|---|---|
| T0H・T0V | T5H・T5V | T8H・T8V | |||||
| 用途 | プログラマブルコントローラ、リレー用 | プログラマブルコントローラ、リレー、 IC回路（表示灯なし）、直列接続用 | プログラマブルコントローラ、リレー用 | ||||
| 電源電圧 | - | ||||||
| 負荷電圧 | DC12/24V | AC110V | DC5/12/24V | AC110V | DC12/24V | AC110V | AC220V |
| 負荷電流 | 5～50mA | 7～20mA | 50mA以下 | 20mA以下 | 5～50mA | 7～20mA | 7～10mA |
| 消費電流 | - | ||||||
| 内部降下電圧 | 3V以下 | 0.1V以下（注5） | 4V以下 | ||||
| 表示灯 | 赤色LED（ON時点灯） | 表示灯なし | 赤色LED（ON時点灯） | ||||
| 漏れ電流 | 0mA | ||||||
| リード線長さ | 1m（耐油性ビニルキャブタイヤコード2芯0.2mm2） | 1m（耐油性ビニルキャブタイヤコード2芯0.3mm2） | |||||
| 耐衝撃 | 294m/s2 | ||||||
| 絶縁抵抗 | DC500Vメガーにて20MΩ以上 | DC500Vメガーにて100MΩ以上 | |||||
| 耐電圧 | AC1000V1分間印加にて異常なきこと | AC1500V1分間印加にて異常なきこと | |||||
| 周囲温度 | -10～+60℃ | ||||||
| 保護構造 | IEC規格IP67、JIS C0920（防浸形）、耐油 | ||||||
| 接点保護回路 注4 | 無 | 有 | |||||
| 質量 | 1m:18g 3m:49g 5m:80g | 1m:33g 3m:87g 5m:142g | |||||
注1:上記の負荷電流の最大値:20mAは、25℃でのものです。スイッチ使用周囲温度が25℃より高い場合は、20mAより低くなります。（60℃のとき5～10mAとなります。）
注2:シリンダによっては搭載スイッチを限定しているものも有ります。詳細は各シリンダのページを参照ください。
注3:内部抵抗0.5Ω以下
注4:接点保護対策についてはデジタルカタログ巻頭80ページを参照してください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,535円 ( 1,689円 ) | 在庫品1日目当日出荷可能 |
1,869円 ( 2,056円 ) | 在庫品1日目当日出荷可能 |
2,410円 ( 2,651円 ) | 在庫品1日目当日出荷可能 |
1,803円 ( 1,983円 ) | 在庫品1日目当日出荷可能 |
1,872円 ( 2,059円 ) | 在庫品1日目当日出荷可能 |
2,419円 ( 2,661円 ) | 在庫品1日目当日出荷可能 |
3,639円 ( 4,003円 ) | 4日目 |
3,845円 ( 4,230円 ) | 在庫品1日目当日出荷可能 |
4,151円 ( 4,566円 ) | 在庫品1日目当日出荷可能 |
3,753円 ( 4,128円 ) | 在庫品1日目当日出荷可能 |
3,845円 ( 4,230円 ) | 在庫品1日目当日出荷可能 |
4,151円 ( 4,566円 ) | 在庫品1日目当日出荷可能 |
2,746円 ( 3,021円 ) | 在庫品1日目当日出荷可能 |
3,175円 ( 3,493円 ) | 在庫品1日目当日出荷可能 |
4,202円 ( 4,622円 ) | 在庫品1日目当日出荷可能 |
4,173円 ( 4,590円 ) | 在庫品1日目当日出荷可能 |
5,764円 ( 6,340円 ) | 3日目 |
5,518円 ( 6,070円 ) | 5日目 |
5,939円 ( 6,533円 ) | 4日目 |
2,746円 ( 3,021円 ) | 在庫品1日目当日出荷可能 |
2,961円 ( 3,257円 ) | 在庫品1日目当日出荷可能 |
3,290円 ( 3,619円 ) | 在庫品1日目当日出荷可能 |
4,822円 ( 5,304円 ) | 在庫品1日目当日出荷可能 |
5,151円 ( 5,666円 ) | 在庫品1日目当日出荷可能 |
5,949円 ( 6,544円 ) | 3日目 |
5,717円 ( 6,289円 ) | 12日目 |
6,116円 ( 6,728円 ) | 12日目 |
2,839円 ( 3,123円 ) | 在庫品1日目当日出荷可能 |
3,273円 ( 3,600円 ) | 在庫品1日目当日出荷可能 |
3,621円 ( 3,983円 ) | 在庫品1日目当日出荷可能 |
2,743円 ( 3,017円 ) | 4日目 |
3,581円 ( 3,939円 ) | 3日目 |
3,522円 ( 3,874円 ) | 4日目 |
2,743円 ( 3,017円 ) | 在庫品1日目当日出荷可能 |
3,219円 ( 3,541円 ) | 在庫品1日目当日出荷可能 |
3,308円 ( 3,639円 ) | 在庫品1日目当日出荷可能 |
5,348円 ( 5,883円 ) | 5日目 |
5,151円 ( 5,666円 ) | 4日目 |
5,560円 ( 6,116円 ) | 4日目 |
5,105円 ( 5,616円 ) | 4日目 |
5,197円 ( 5,717円 ) | 4日目 |
5,560円 ( 6,116円 ) | 4日目 |
4,659円 ( 5,125円 ) | 在庫品1日目当日出荷可能 |
4,989円 ( 5,488円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
1,287円 ( 1,416円 ) | 在庫品1日目当日出荷可能 |
1,556円 ( 1,712円 ) | 3日目 |
944円 ( 1,038円 ) | 在庫品1日目当日出荷可能 |
1,202円 ( 1,322円 ) | 在庫品1日目当日出荷可能 |
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
1,641円 ( 1,805円 ) | 在庫品1日目当日出荷可能 |
2,388円 ( 2,627円 ) | 在庫品1日目当日出荷可能 |
2,206円 ( 2,427円 ) | 在庫品1日目当日出荷可能 |
1,635円 ( 1,799円 ) | 在庫品1日目当日出荷可能 |
1,973円 ( 2,170円 ) | 在庫品1日目当日出荷可能 |
2,206円 ( 2,427円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
適用シリンダ：CAC4・CKV2・CMA2・CMK2・HCM・JSC3・JSC4・JSG・JSK2・JSM2・LCG・LCR・LCW・LCX・MRG2・MRL2・RCC2・RCS・RRC・SCA2・SCG・SCM・SCP※3・SCS2・SRM3・SSD・SSD2・SSG・STG・STS/STL・STK・UCA2・UCAC2・ULK・ハンド・チャック。
