ＣＫＤ

シリンダスイッチ Mシリーズ

カタログ |

通常単価(税別): 1,961円～4,131円

税込単価: 2,157円～4,544円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

適用シリンダ：FC※・RV3※・SRL3・SRG3・SRT3・UFCD。

44.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

詳細を確認

よく一緒に見られています

ＣＫＤ

シリンダスイッチ Tシリーズ

通常価格(税別)： 920円 (税込価格：1,012円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＣＫＤ

シリンダスイッチ Kシリーズ

通常価格(税別)： 860円 (税込価格：946円)

通常出荷日：在庫品1日目

未確定：候補が29型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

項目	無接点2線式		無接点3線式
項目	M2V・M2H	M2WV（2色表示式）	M3H/V （NPN出力タイプ）	M3PH/V （PNP出力タイプ）	M3WV（2色表示式）
用途	プログラマブルコントローラ専用		プログラマブルコントローラ、リレー、IC回路、小形電磁弁用
出力方式	-		NPN出力	PNP出力	NPN出力
電源電圧	-		DC4.5～28V		DC10～28V
負荷電圧	DC10～30V		DC30V以下
負荷電流	5～30mA		100mA以下
消費電流	-		DC24Vにて10mA以下	DC24Vにて12mA以下	DC24Vにて15mA以下
内部降下電圧	4V以下		0.5V以下
表示灯	赤色LED（ON時点灯）	赤色/緑色LED（ON時点灯）	赤色LED（ON時点灯）	黄色LED（ON時点灯）	赤色/緑色LED（ON時点灯）
漏れ電流	1mA以下		10μA以下	0.05mA以下	10μA以下
リード線長さ	1m（耐油性ビニルキャブタイヤコード2芯0.2mm²）		1m（耐油性ビニルキャブタイヤコード3芯0.15mm²）
耐衝撃	980m/s²
絶縁抵抗	DC500Vメガーにて100MΩ以上
耐電圧	AC1000V1分間印加にて異常なきこと
周囲温度	-10～+60℃
保護構造	IEC規格IP67、JIS C0920（防浸形）、耐油
質量	1m:22g 3m:57g 5m:93g		1m:22g 3m:57g 5m:93g

項目	有接点2線式
項目	M0V・M0H		M5V・M5H
用途	プログラマブルコントローラ、リレー用		プログラマブルコントローラ、リレー、IC回路（表示灯なし）、直列接続用
電源電圧	-
負荷電圧	DC12/24V	AC110V	DC5/12/24V	AC110V
負荷電流	5～50mA	7～20mA	50mA以下	20mA以下
消費電流	-
内部降下電圧	3V以下		0.1V以下（注3）
表示灯	赤色LED（ON時点灯）		表示灯なし
漏れ電流	0mA
リード線長さ	1m（耐油性ビニルキャブタイヤコード2芯0.2mm²）
耐衝撃	294m/s²
絶縁抵抗	DC500Vメガーにて100MΩ以上
耐電圧	AC1000V1分間印加にて異常なきこと
周囲温度	-10～+60℃
保護構造	IEC規格IP67、JIS C0920（防浸形）、耐油
接点保護回路注4	無
質量	1m:22g 3m:57g 5m:93g

注1:M※Hは、SRL3、SRG3、SRT3に使用できます。
注2:シリンダに搭載できるスイッチ形番は、シリンダ個別機種のページを参照してください。
注3:内部抵抗0.5Ω以下
注4:接点保護対策についてはデジタルカタログ巻頭80ページを参照してください。

型番リスト

表示件数

型番

出力形式

センサ種類

配線方式

インジケータランプ種類

電源電圧

リード線形状

2色表示

リード線長さ

(m)

リード線太さ

(mm2)

負荷電圧

負荷電流

最小発注数量

なし	有接点	2線式	赤色LED（ON時点灯）	なし	ストレート	なし	1	0.2	DC12/24V、AC110V	5mA～50mA、7mA～20mA	1個
なし	有接点	2線式	赤色LED（ON時点灯）	なし	ストレート	なし	3	0.2	DC12/24V、AC110V	5mA～50mA、7mA～20mA	1個
なし	有接点	2線式	赤色LED（ON時点灯）	なし	ストレート	なし	5	0.2	DC12/24V、AC110V	5mA～50mA、7mA～20mA	1個
なし	有接点	2線式	赤色LED（ON時点灯）	なし	L字	なし	1	0.2	DC12/24V、AC110V	5mA～50mA、7mA～20mA	1個
なし	有接点	2線式	赤色LED（ON時点灯）	なし	L字	なし	3	0.2	DC12/24V、AC110V	5mA～50mA、7mA～20mA	1個
なし	有接点	2線式	赤色LED（ON時点灯）	なし	L字	なし	5	0.2	DC12/24V、AC110V	5mA～50mA、7mA～20mA	1個
なし	無接点	2線式	赤色LED（ON時点灯）	なし	ストレート	なし	1	0.2	DC10～30V	5mA～30mA	1個
なし	無接点	2線式	赤色LED（ON時点灯）	なし	ストレート	なし	5	0.2	DC10～30V	5mA～30mA	1個
なし	無接点	2線式	赤色LED（ON時点灯）	なし	L字	なし	1	0.2	DC10～30V	5mA～30mA	1個
なし	無接点	2線式	赤色LED（ON時点灯）	なし	L字	なし	3	0.2	DC10～30V	5mA～30mA	1個
なし	無接点	2線式	赤色LED（ON時点灯）	なし	L字	なし	5	0.2	DC10～30V	5mA～30mA	1個
なし	無接点	2線式	赤色/緑色LED(ON時点灯)	なし	L字	あり	1	0.2	DC10～30V	5mA～30mA	1個
なし	無接点	2線式	赤色/緑色LED(ON時点灯)	なし	L字	あり	3	0.2	DC10～30V	5mA～30mA	1個
なし	無接点	2線式	赤色/緑色LED(ON時点灯)	なし	L字	あり	5	0.2	DC10～30V	5mA～30mA	1個
NPN方式	無接点	3線式	赤色LED（ON時点灯）	DC4.5～28V	ストレート	なし	1	0.15	～DC30V	～100mA	1個
NPN方式	無接点	3線式	赤色LED（ON時点灯）	DC4.5～28V	ストレート	なし	3	0.15	～DC30V	～100mA	1個
NPN方式	無接点	3線式	赤色LED（ON時点灯）	DC4.5～28V	ストレート	なし	5	0.15	～DC30V	～100mA	1個
NPN方式	無接点	3線式	赤色LED（ON時点灯）	DC4.5～28V	L字	なし	1	0.15	～DC30V	～100mA	1個
NPN方式	無接点	3線式	赤色LED（ON時点灯）	DC4.5～28V	L字	なし	3	0.15	～DC30V	～100mA	1個
NPN方式	無接点	3線式	赤色LED（ON時点灯）	DC4.5～28V	L字	なし	5	0.15	～DC30V	～100mA	1個
NPN方式	無接点	3線式	赤色/緑色LED(ON時点灯)	DC10～28V	L字	あり	1	0.15	～DC30V	～100mA	1個
NPN方式	無接点	3線式	赤色/緑色LED(ON時点灯)	DC10～28V	L字	あり	3	0.15	～DC30V	～100mA	1個
NPN方式	無接点	3線式	赤色/緑色LED(ON時点灯)	DC10～28V	L字	あり	5	0.15	～DC30V	～100mA	1個
なし	有接点	2線式	なし	なし	ストレート	なし	1	0.2	DC5/12/24V、AC110V	～50mA、～20mA	1個
なし	有接点	2線式	なし	なし	ストレート	なし	3	0.2	DC5/12/24V、AC110V	～50mA、～20mA	1個
なし	有接点	2線式	なし	なし	ストレート	なし	5	0.2	DC5/12/24V、AC110V	～50mA、～20mA	1個
なし	有接点	2線式	なし	なし	L字	なし	1	0.2	DC5/12/24V、AC110V	～50mA、～20mA	1個
なし	有接点	2線式	なし	なし	L字	なし	3	0.2	DC5/12/24V、AC110V	～50mA、～20mA	1個
なし	有接点	2線式	なし	なし	L字	なし	5	0.2	DC5/12/24V、AC110V	～50mA、～20mA	1個

通常単価(税別) (税込単価)	通常出荷日

1,961円 ( 2,157円 )	在庫品1日目当日出荷可能
2,265円 ( 2,492円 )	4日目
2,632円 ( 2,895円 )	在庫品1日目当日出荷可能
1,967円 ( 2,164円 )	在庫品1日目当日出荷可能
2,494円 ( 2,743円 )	9日目
2,786円 ( 3,065円 )	3日目
3,191円 ( 3,510円 )	在庫品1日目当日出荷可能
3,909円 ( 4,300円 )	4日目
3,191円 ( 3,510円 )	在庫品1日目当日出荷可能
3,552円 ( 3,907円 )	4日目
3,909円 ( 4,300円 )	4日目
3,648円 ( 4,013円 )	在庫品1日目当日出荷可能
3,755円 ( 4,131円 )	4日目
4,131円 ( 4,544円 )	4日目
3,007円 ( 3,308円 )	在庫品1日目当日出荷可能
3,278円 ( 3,606円 )	4日目
3,522円 ( 3,874円 )	4日目
3,006円 ( 3,307円 )	在庫品1日目当日出荷可能
3,278円 ( 3,606円 )	4日目
3,522円 ( 3,874円 )	4日目
3,169円 ( 3,486円 )	4日目
3,403円 ( 3,743円 )	4日目
3,760円 ( 4,136円 )	4日目
2,252円 ( 2,477円 )	4日目
2,416円 ( 2,658円 )	4日目
2,786円 ( 3,065円 )	4日目
1,961円 ( 2,157円 )	4日目
2,416円 ( 2,658円 )	4日目
2,786円 ( 3,065円 )	4日目

詳細情報

基本情報

基本情報

適用シリンダ：FC※・RV3※・SRL3・SRG3・SRT3・UFCD。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

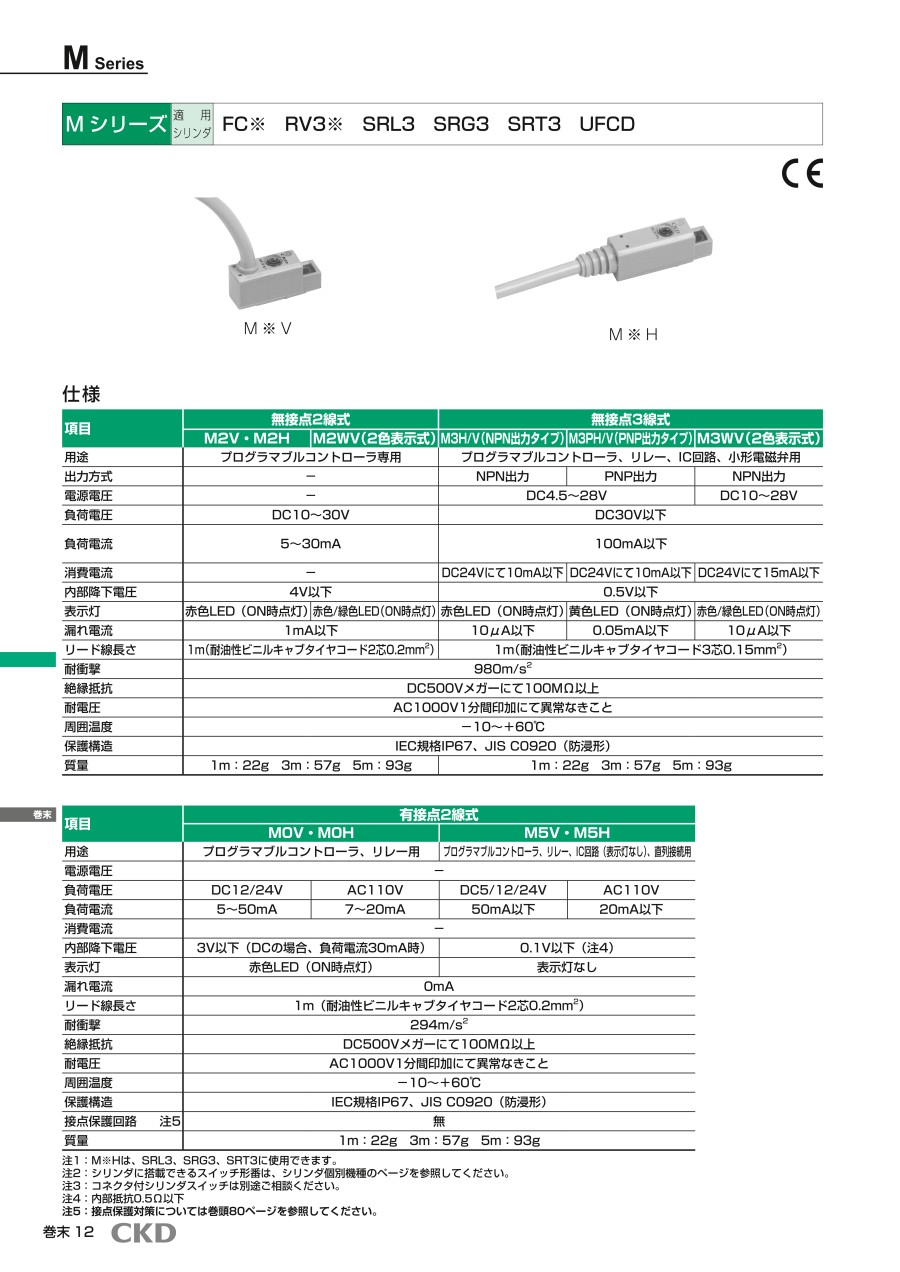

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
