商品情報

外形図

製品仕様

項目	無接点2線式		無接点3線式
項目	K2H・K2V	K2YH・K2YV	K3H/V （NPN出力タイプ）	K3PH/V （PNP出力タイプ）	K3YH/V（2色表示式）
用途	プログラマブルコントローラ専用		プログラマブルコントローラ、リレー用
出力方式	-		NPN出力	PNP出力	NPN出力
電源電圧	-		DC10～28V
負荷電圧	DC10～30V		DC30V以下
負荷電流	5～20mA（注1）		50mA以下
消費電流	-		DC24Vにて10mA以下	DC24Vにて12mA以下	DC24Vにて10mA以下
内部降下電圧	4V以下		0.5V以下
表示灯	赤色LED（ON時点灯）	赤色/緑色LED（ON時点灯）	赤色LED（ON時点灯）	黄色LED（ON時点灯）	赤色/緑色LED（ON時点灯）
漏れ電流	1mA以下		10μA以下
リード線長さ	1m（耐油性ビニルキャブタイヤコード2芯0.2mm²）	1m（耐油性ビニルキャブタイヤコード2芯0.3mm²）	1m（耐油性ビニルキャブタイヤコード3芯0.2mm²）		1m（耐油性ビニルキャブタイヤコード3芯0.2mm²）
耐衝撃	980m/s²
絶縁抵抗	DC500Vメガーにて 20MΩ以上	DC500Vメガーにて 100MΩ以上	DC500Vメガーにて20MΩ以上		DC500Vメガーにて 100MΩ以上
耐電圧	AC1000V1分間印加にて異常なきこと
周囲温度	-10～+60℃
保護構造	IEC規格IP67、JIS C0920（防浸形）、耐油
質量	1m:18g 3m:49g 5m:80g	1m:31g 3m:85g 5m:139g	1m:18g 3m:49g 5m:80g		1m:31g 3m:85g 5m:142g

項目	有接点2線式
項目	K0H・K0V		K5H・K5V
用途	プログラマブルコントローラ、リレー用		プログラマブルコントローラ、リレー、IC回路（表示灯なし）、直列接続用
電源電圧	-
負荷電圧	DC12/24V	AC110V	DC5/12/24V	AC110V
負荷電流	5～50mA	7～20mA	50mA以下	20mA以下
消費電流	-
内部降下電圧	3V以下		0.1V以下（注2）
表示灯	赤色LED（ON時点灯）		-
漏れ電流	0mA
リード線長さ	1m（耐油性ビニルキャブタイヤコード2芯0.2mm²）
耐衝撃	294m/s²
絶縁抵抗	DC500Vメガーにて20MΩ以上
耐電圧	AC1000V1分間印加にて異常なきこと
周囲温度	-10～+60℃
保護構造	IEC規格IP67、JIS C0920（防浸形）、耐油
接点保護回路注3	無
質量	1m:18g 3m:49g 5m:80g

注1:上記の負荷電流の最大値:25℃でのものです。スイッチ使用周囲温度が25℃より高い場合は、20mAより低くなります。（60℃のとき5～10mAとなります。）
注2:内部抵抗0.5Ω以下
注3:接点保護対策についてはデジタルカタログ巻頭80ページを参照してください。

型番リスト

表示件数

型番

出力形式

センサ種類

配線方式

インジケータランプ種類

電源電圧

リード線形状

2色表示

リード線長さ

(m)

リード線太さ

(mm2)

負荷電圧

負荷電流

最小発注数量

なし	有接点	2線式	赤色LED（ON時点灯）	なし	ストレート	なし	1	0.2	DC12/24V、AC110V	5mA～50mA、7mA～20mA	1個
なし	有接点	2線式	赤色LED（ON時点灯）	なし	ストレート	なし	3	0.2	DC12/24V、AC110V	5mA～50mA、7mA～20mA	1個
なし	有接点	2線式	赤色LED（ON時点灯）	なし	ストレート	なし	5	0.2	DC12/24V、AC110V	5mA～50mA、7mA～20mA	1個
なし	有接点	2線式	赤色LED（ON時点灯）	なし	L字	なし	1	0.2	DC12/24V、AC110V	5mA～50mA、7mA～20mA	1個
なし	有接点	2線式	赤色LED（ON時点灯）	なし	L字	なし	3	0.2	DC12/24V、AC110V	5mA～50mA、7mA～20mA	1個
なし	有接点	2線式	赤色LED（ON時点灯）	なし	L字	なし	5	0.2	DC12/24V、AC110V	5mA～50mA、7mA～20mA	1個
なし	無接点	2線式	赤色LED（ON時点灯）	なし	ストレート	なし	1	0.2	DC10～30V	5mA～20mA	1個
なし	無接点	2線式	赤色LED（ON時点灯）	なし	ストレート	なし	3	0.2	DC10～30V	5mA～20mA	1個
なし	無接点	2線式	赤色LED（ON時点灯）	なし	ストレート	なし	5	0.2	DC10～30V	5mA～20mA	1個
なし	無接点	2線式	赤色LED（ON時点灯）	なし	L字	なし	1	0.2	DC10～30V	5mA～20mA	1個
なし	無接点	2線式	赤色LED（ON時点灯）	なし	L字	なし	3	0.2	DC10～30V	5mA～20mA	1個
なし	無接点	2線式	赤色LED（ON時点灯）	なし	L字	なし	5	0.2	DC10～30V	5mA～20mA	1個
なし	無接点	2線式	赤色/緑色LED（ON時点灯）	なし	ストレート	あり	1	0.3	DC10～30V	5mA～20mA	1個
なし	無接点	2線式	赤色/緑色LED（ON時点灯）	なし	ストレート	あり	3	0.3	DC10～30V	5mA～20mA	1個
なし	無接点	2線式	赤色/緑色LED（ON時点灯）	なし	ストレート	あり	5	0.3	DC10～30V	5mA～20mA	1個
なし	無接点	2線式	赤色/緑色LED（ON時点灯）	なし	L字	あり	1	0.3	DC10～30V	5mA～20mA	1個
なし	無接点	2線式	赤色/緑色LED（ON時点灯）	なし	L字	あり	3	0.3	DC10～30V	5mA～20mA	1個
なし	無接点	2線式	赤色/緑色LED（ON時点灯）	なし	L字	あり	5	0.3	DC10～30V	5mA～20mA	1個
NPN方式	無接点	3線式	赤色LED（ON時点灯）	DC10～28V	ストレート	なし	1	0.2	～DC30V	～50mA	1個
NPN方式	無接点	3線式	赤色LED（ON時点灯）	DC10～28V	ストレート	なし	3	0.2	～DC30V	～50mA	1個
NPN方式	無接点	3線式	赤色LED（ON時点灯）	DC10～28V	ストレート	なし	5	0.2	～DC30V	～50mA	1個
PNP方式	無接点	3線式	黄色LED（ON時点灯）	DC10～28V	ストレート	なし	1	0.2	～DC30V	～50mA	1個
PNP方式	無接点	3線式	黄色LED（ON時点灯）	DC10～28V	ストレート	なし	3	0.2	～DC30V	～50mA	1個
NPN方式	無接点	3線式	赤色LED（ON時点灯）	DC10～28V	L字	なし	1	0.2	～DC30V	～50mA	1個
NPN方式	無接点	3線式	赤色LED（ON時点灯）	DC10～28V	L字	なし	3	0.2	～DC30V	～50mA	1個
NPN方式	無接点	3線式	赤色LED（ON時点灯）	DC10～28V	L字	なし	5	0.2	～DC30V	～50mA	1個
NPN方式	無接点	3線式	赤色/緑色LED（ON時点灯）	DC10～28V	ストレート	あり	1	0.2	～DC30V	～50mA	1個
NPN方式	無接点	3線式	赤色/緑色LED（ON時点灯）	DC10～28V	ストレート	あり	3	0.2	～DC30V	～50mA	1個
NPN方式	無接点	3線式	赤色/緑色LED（ON時点灯）	DC10～28V	ストレート	あり	5	0.2	～DC30V	～50mA	1個
NPN方式	無接点	3線式	赤色/緑色LED（ON時点灯）	DC10～28V	L字	あり	1	0.2	～DC30V	～50mA	1個
NPN方式	無接点	3線式	赤色/緑色LED（ON時点灯）	DC10～28V	L字	あり	3	0.2	～DC30V	～50mA	1個
NPN方式	無接点	3線式	赤色/緑色LED（ON時点灯）	DC10～28V	L字	あり	5	0.2	～DC30V	～50mA	1個
なし	有接点	2線式	なし	なし	ストレート	なし	1	0.2	DC5/12/24V、AC110V	～50mA、～20mA	1個
なし	有接点	2線式	なし	なし	ストレート	なし	3	0.2	DC5/12/24V、AC110V	～50mA、～20mA	1個
なし	有接点	2線式	なし	なし	ストレート	なし	5	0.2	DC5/12/24V、AC110V	～50mA、～20mA	1個
なし	有接点	2線式	なし	なし	L字	なし	1	0.2	DC5/12/24V、AC110V	～50mA、～20mA	1個
なし	有接点	2線式	なし	なし	L字	なし	3	0.2	DC5/12/24V、AC110V	～50mA、～20mA	1個
なし	有接点	2線式	なし	なし	L字	なし	5	0.2	DC5/12/24V、AC110V	～50mA、～20mA	1個

通常単価(税別) (税込単価)	通常出荷日

1,525円 ( 1,678円 )	在庫品1日目当日出荷可能
1,853円 ( 2,038円 )	4日目
2,323円 ( 2,555円 )	4日目
1,493円 ( 1,642円 )	4日目
1,955円 ( 2,151円 )	4日目
2,323円 ( 2,555円 )	4日目
2,987円 ( 3,286円 )	在庫品1日目当日出荷可能
3,352円 ( 3,687円 )	在庫品1日目当日出荷可能
3,314円 ( 3,645円 )	4日目
2,537円 ( 2,791円 )	在庫品1日目当日出荷可能
3,047円 ( 3,352円 )	4日目
3,314円 ( 3,645円 )	4日目
4,814円 ( 5,295円 )	4日目
5,197円 ( 5,717円 )	5日目
5,547円 ( 6,102円 )	4日目
4,862円 ( 5,348円 )	4日目
5,197円 ( 5,717円 )	4日目
6,223円 ( 6,845円 )	4日目
2,637円 ( 2,901円 )	在庫品1日目当日出荷可能
3,273円 ( 3,600円 )	在庫品1日目当日出荷可能
3,573円 ( 3,930円 )	4日目
2,868円 ( 3,155円 )	6日目
3,255円 ( 3,581円 )	4日目
2,637円 ( 2,901円 )	3日目
3,154円 ( 3,469円 )	4日目
3,403円 ( 3,743円 )	4日目
4,822円 ( 5,304円 )	4日目
5,197円 ( 5,717円 )	4日目
5,547円 ( 6,102円 )	4日目
4,862円 ( 5,348円 )	4日目
5,197円 ( 5,717円 )	4日目
5,547円 ( 6,102円 )	4日目
860円 ( 946円 )	4日目
1,383円 ( 1,521円 )	4日目
1,537円 ( 1,691円 )	在庫品1日目当日出荷可能
1,000円 ( 1,100円 )	4日目
1,383円 ( 1,521円 )	4日目
1,784円 ( 1,962円 )	4日目

詳細情報

基本情報

基本情報

【特長】・適用シリンダ：SMG・STR2。・結線方式：キャプタイヤコード

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

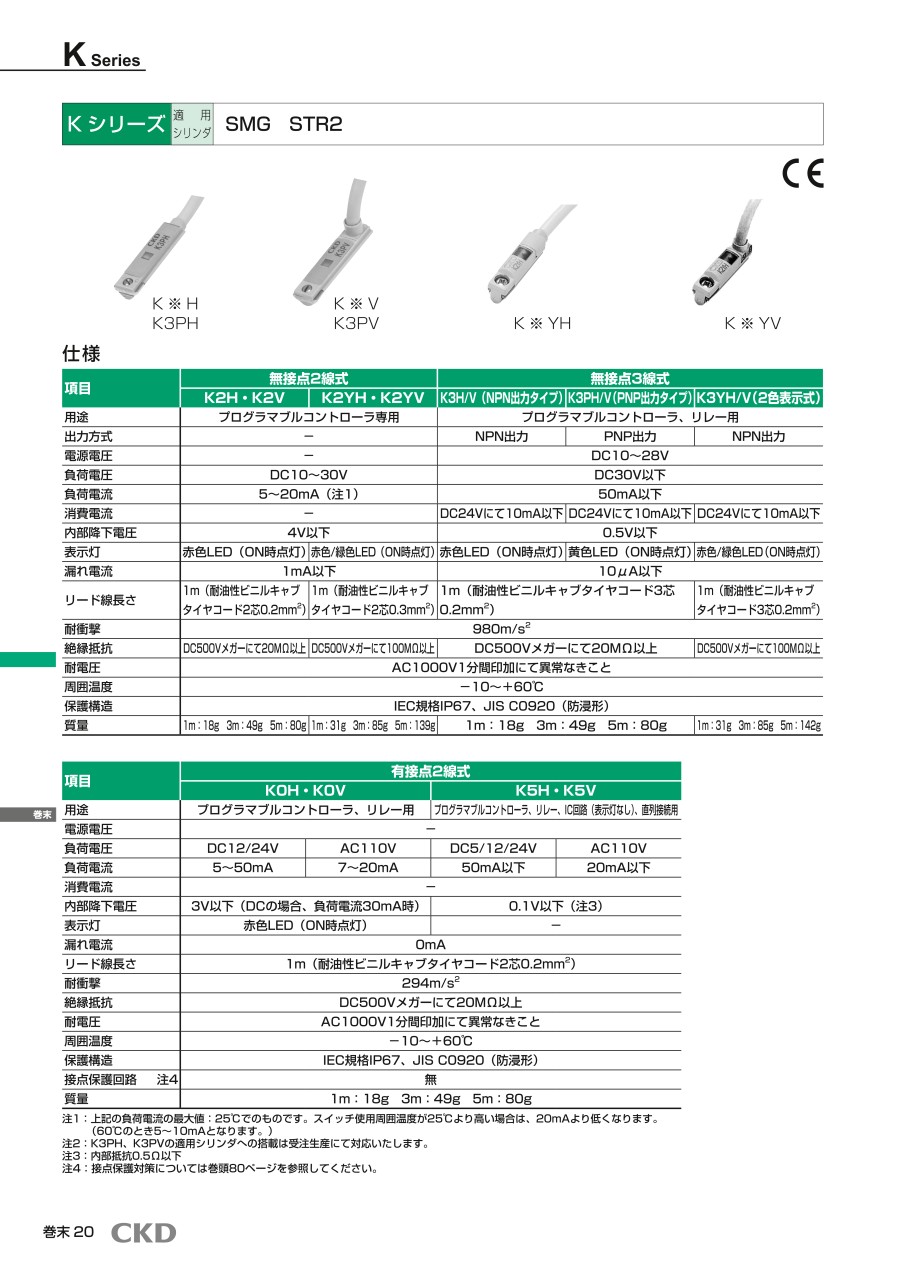

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
