シリンダスイッチ Fシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,711円～5,717円
- 税込単価
- 1,882円～6,289円
適用シリンダ：LCG・LCM・LCR・MDC2・MSD・MSDG-L・MVC・...
詳細情報を確認する- 種類
- 本体
- 結線方式
- キャプタイヤコード
- 電源電圧
- なし
- 用途
- 標準
- リード線太さ (mm2)
- 0.15
- リード線の種類
- 耐油性
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図

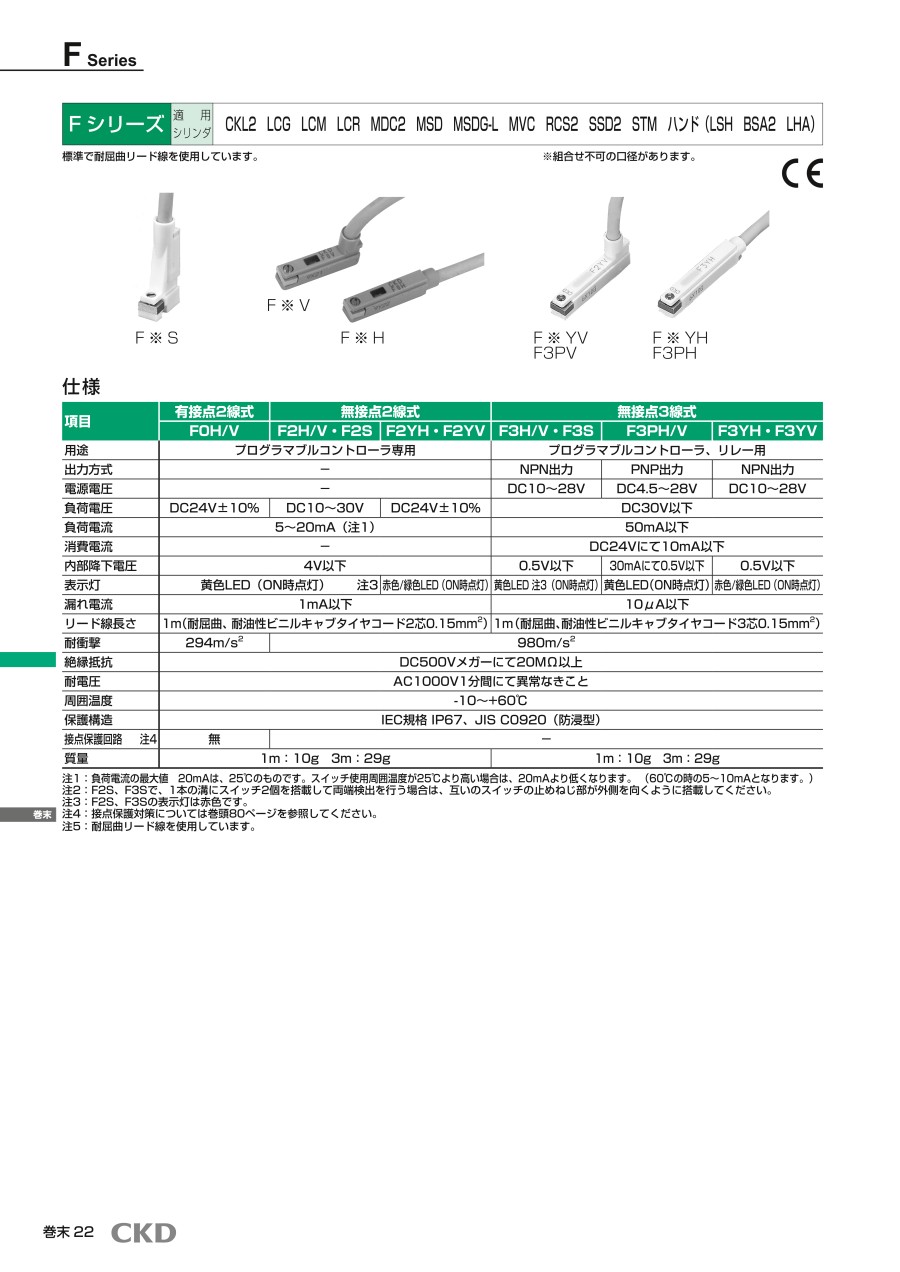

製品仕様
| 項目 | 有接点2線式 | 無接点2線式 | 無接点3線式 | 無接点3線式 | 無接点3線式 | |
|---|---|---|---|---|---|---|
| F0H/V | F2H/V・F2S | F2YH・F2YV | F3H/V・F3S | F3PH/V | F3YH・F3YV | |
| 用途 | プログラマブルコントローラ専用 | プログラマブルコントローラ、リレー用 | ||||
| 出力方式 | - | NPN出力 | PNP出力 | NPN出力 | ||
| 電源電圧 | - | DC10～28V | DC4.5～28V | DC10～28V | ||
| 負荷電圧 | DC24V±10% | DC10～30V | DC24V±10% | DC30V以下 | ||
| 負荷電流 | 5～20mA（注1） | 50mA以下 | ||||
| 消費電流 | - | DC24Vにて10mA以下 | ||||
| 内部降下電圧 | 4V以下 | 0.5V以下 | 30mAにて0.5V以下 | 0.5V以下 | ||
| 表示灯 | 黄色LED（ON時点灯） 注3 | 赤色/緑色LED （ON時点灯） | 黄色LED 注3 （ON時点灯） | 黄色LED （ON時点灯） | 赤色/緑色LED （ON時点灯） | |
| 漏れ電流 | 1mA以下 | 10μA以下 | ||||
| リード線長さ | 1m（耐油性ビニルキャブタイヤコード2芯0.15mm2） | 1m（耐油性ビニルキャブタイヤコード3芯0.15mm2） | ||||
| 耐衝撃 | 294m/s2 | 980m/s2 | ||||
| 絶縁抵抗 | DC500Vメガーにて20MΩ以上 | |||||
| 耐電圧 | AC1000V1分間にて異常なきこと | |||||
| 周囲温度 | -10～+60℃ | |||||
| 保護構造 | IEC規格 IP67、JIS C0920（防浸型）、耐油 | |||||
| 接点保護回路 注4 | 無 | - | ||||
| 質量 | 1m:10g 3m:29g | 1m:10g 3m:29g | ||||
注1:負荷電流の最大値 20mAは、25℃のものです。スイッチ使用周囲温度が25℃より高い場合は、20mAより低くなります。 （60℃の時の5～10mAとなります。）
注2:F2S、F3Sで、1本の溝にスイッチ2個を搭載して両端検出を行う場合は、互いのスイッチの止めねじ部が外側を向くように搭載してください。
注3:F2S、F3Sの表示灯は赤色です。
注4:接点保護対策についてはデジタルカタログ巻頭80ページを参照してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,711円 ( 1,882円 ) | 4日目 |
1,972円 ( 2,169円 ) | 4日目 |
1,817円 ( 1,999円 ) | 4日目 |
2,031円 ( 2,234円 ) | 4日目 |
2,710円 ( 2,981円 ) | 在庫品1日目当日出荷可能 |
3,209円 ( 3,530円 ) | 在庫品1日目当日出荷可能 |
2,709円 ( 2,980円 ) | 在庫品1日目当日出荷可能 |
3,584円 ( 3,942円 ) | 5日目 |
2,710円 ( 2,981円 ) | 在庫品1日目当日出荷可能 |
3,520円 ( 3,872円 ) | 4日目 |
5,063円 ( 5,569円 ) | 在庫品1日目当日出荷可能 |
5,457円 ( 6,003円 ) | 4日目 |
4,822円 ( 5,304円 ) | 4日目 |
5,197円 ( 5,717円 ) | 4日目 |
2,594円 ( 2,853円 ) | 在庫品1日目当日出荷可能 |
2,997円 ( 3,297円 ) | 在庫品1日目当日出荷可能 |
2,755円 ( 3,031円 ) | 4日目 |
3,263円 ( 3,589円 ) | 4日目 |
2,594円 ( 2,853円 ) | 在庫品1日目当日出荷可能 |
3,108円 ( 3,419円 ) | 4日目 |
5,304円 ( 5,834円 ) | 在庫品1日目当日出荷可能 |
5,097円 ( 5,607円 ) | 4日目 |
4,862円 ( 5,348円 ) | 4日目 |
5,717円 ( 6,289円 ) | 4日目 |
詳細情報
基本情報
適用シリンダ：LCG・LCM・LCR・MDC2・MSD・MSDG-L・MVC・SSD2・STM。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
