駆動機器シリンダロッドエンドCREシリーズ

Name: 駆動機器シリンダ ロッドエンドCREシリーズ
Brand: コガネイ
SKU: 221000034293
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 1,018円～10,420円

税込単価: 1,120円～11,462円

【特長】・しなやかなリンクモーションでシリンダ機能をバックアップ。・ねじサイズ...

詳細情報を確認する

種類
ロッドエンドベアリング
ロッドエンドベアリング種類
標準
接続ねじ種類
めねじ・右ねじ
本体材質
炭素鋼（亜鉛めっき）
潤滑方式
無給油
ボール材質
スチール
ライナー材質
ふっ素樹脂

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

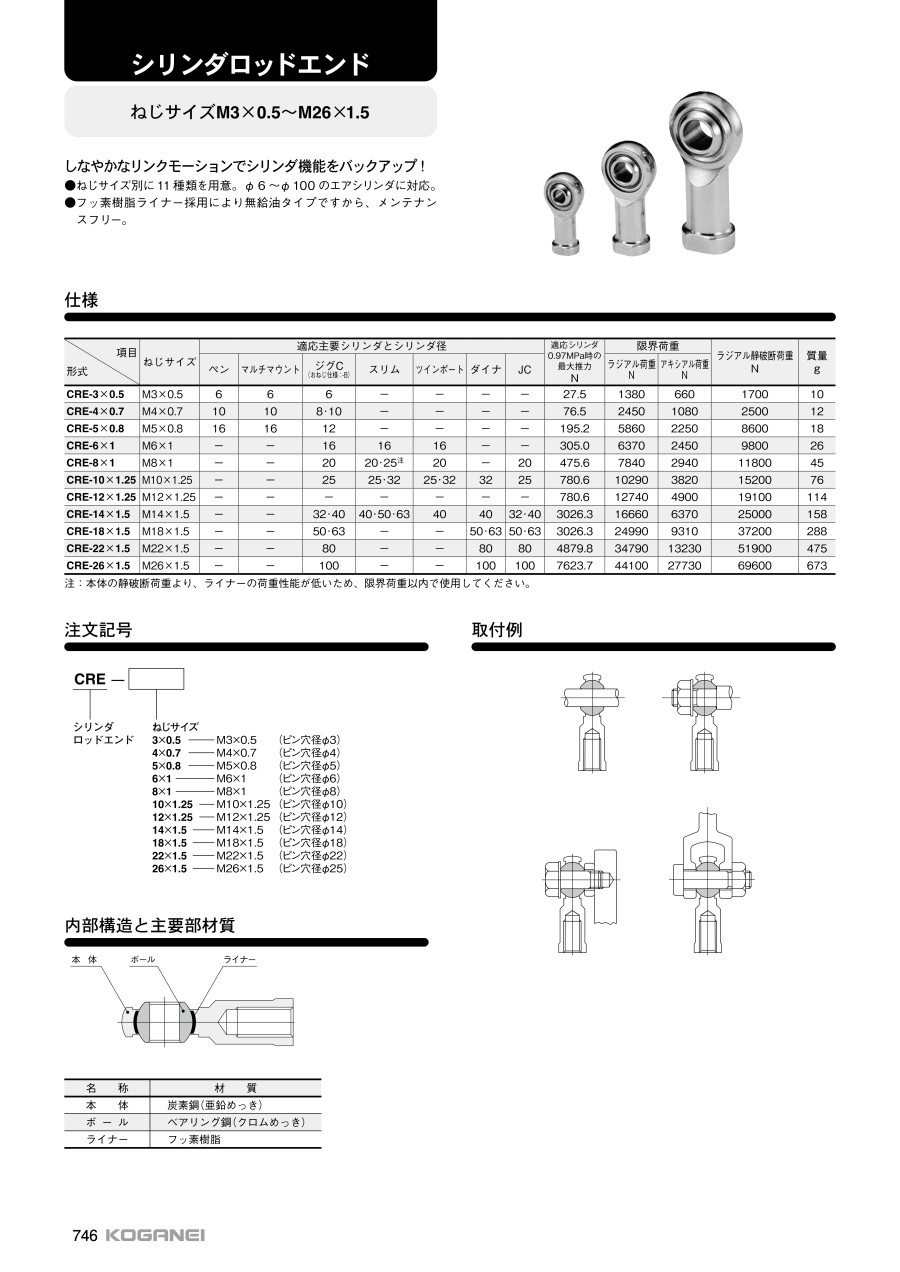

しなやかなリンクモーションでシリンダ機能をバックアップねじサイズ別に11種類を用意。Φ6〜100（直径6〜100cm）のエアシリンダに対応ふっ素樹脂ライナー採用により無給油タイプなので、メンテナンスフリー

型番	項目
	ねじサイズ	適応主要シリンダとシリンダ径							適応シリンダ0.97MPa時の最大推力N	許容ラジアル静荷重N	質量g
	ねじサイズ	ペン	マルチマウント	ジグC（おネジ仕様.-B）	スリム	ツインポート	ダイナ	JC	適応シリンダ0.97MPa時の最大推力N	許容ラジアル静荷重N	質量g
CRE-3×0.5	M3×0.5	6	6	6	-	-	-	-	27.5	1,863.3	10
CRE-4×0.7	M4×0.7	10	10	8・10	-	-	-	-	76.5	3,334.3	12
CRE-5×0. 8	M5 ×0.8	16	16	12	-	-	-	-	195.2	5,785.9	18
CRE-6×1	M6×1	-	-	16	16	16	-	-	305.0	7,355.0	26
CRE-8×1	M8×1	-	-	20	20・25^注	20	-	20	475.6	14,121.6	45
CRE-10×1.25	M10×1.25	-	-	25	20・25・32	25・32	32	25	780.6	19,711.4	75
CRE-12×1.25	M12×1.25	-	-	-	-	-	-	-	780.6	23,437.9	115
CRE-14×1.5	M14×1.5	-	-	32・40	40・50・63	40	40	32・40	3,026.3	25,497.3	147
CRE-18×1.5	M18×1.5	-	-	50・63	-	-	50・63	50・63	3,026.3	31,283.2	268
CRE-22×1.5	M22×1.5	-	-	80	-	-	80	80	4,879.8	48,641.0	452
CRE-26×1.5	M26×1.5	-	-	100	-	-	100	100	7,623.7	50,504.2	648

注：スクエアロッドシリンダの場合

内部構造と主要部材質

本体：炭素鋼（亜鉛めっき）
ボール：ペアリング鋼（クロムめっき）
ライナー：ふっ素樹脂

使用例

取付例A

取付例B

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

ねじの呼び（M）

内径 P

(mm)

静負荷容量ラジアル

(N)

許容傾斜角度 α

(deg)

最小発注数量

M3	3	1863.3	6	1個
M4	4	3334.3	6	1個
M5	5	5785.9	8	1個
M6	6	7355.0	8	1個
M8	8	14121.6	9	1個
M10	10	19711.4	9	1個
M12	12	23437.9	9	1個
M14	14	25497.3	10	1個
M18	18	31283.2	10	1個
M22	22	48641.0	10	1個
M26	25	50504.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,316円 ( 1,448円 )	在庫品1日目当日出荷可能
1,018円 ( 1,120円 )	在庫品1日目当日出荷可能
1,251円 ( 1,376円 )	在庫品1日目当日出荷可能
1,324円 ( 1,456円 )	在庫品1日目当日出荷可能
1,624円 ( 1,786円 )	在庫品1日目当日出荷可能
1,776円 ( 1,954円 )	在庫品1日目当日出荷可能
1,933円 ( 2,126円 )	在庫品1日目当日出荷可能
2,375円 ( 2,613円 )	在庫品1日目当日出荷可能
4,766円 ( 5,243円 )	在庫品1日目当日出荷可能
6,706円 ( 7,377円 )	在庫品1日目当日出荷可能
10,420円 ( 11,462円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・しなやかなリンクモーションでシリンダ機能をバックアップ。
・ねじサイズ別に11種類を用意。Φ6～100（直径6～100mm）のエアシリンダに対応。
・ふっ素樹脂ライナー採用により無給油タイプだから、メンテナンスフリー。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
駆動機器シリンダジョイントCJシリーズ
シリンダの軸心や平行度合わせが簡単なシリンダジョイントです。
コガネイ
クイック継手付スピードコントローラスタンダードタイプ SC□-M・SS□-Mシリーズ
シリンダに装着するクイック継手付スピードコントローラミニタイプです。
コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
