コガネイ

駆動機器シリンダジョイントCJシリーズ

Name: 駆動機器シリンダ ジョイントCJシリーズ
Brand: コガネイ
SKU: 221000034282
Rating: 4 (3 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 1,538円～13,175円

税込単価: 1,692円～14,493円

【特長】・ネジサイズM3～M26・取り付け時間を大幅に短縮。シンプルな外観にダ...

詳細情報を確認する

接続種類シリンダ側
めねじ
本体材質
スチール

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が32型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

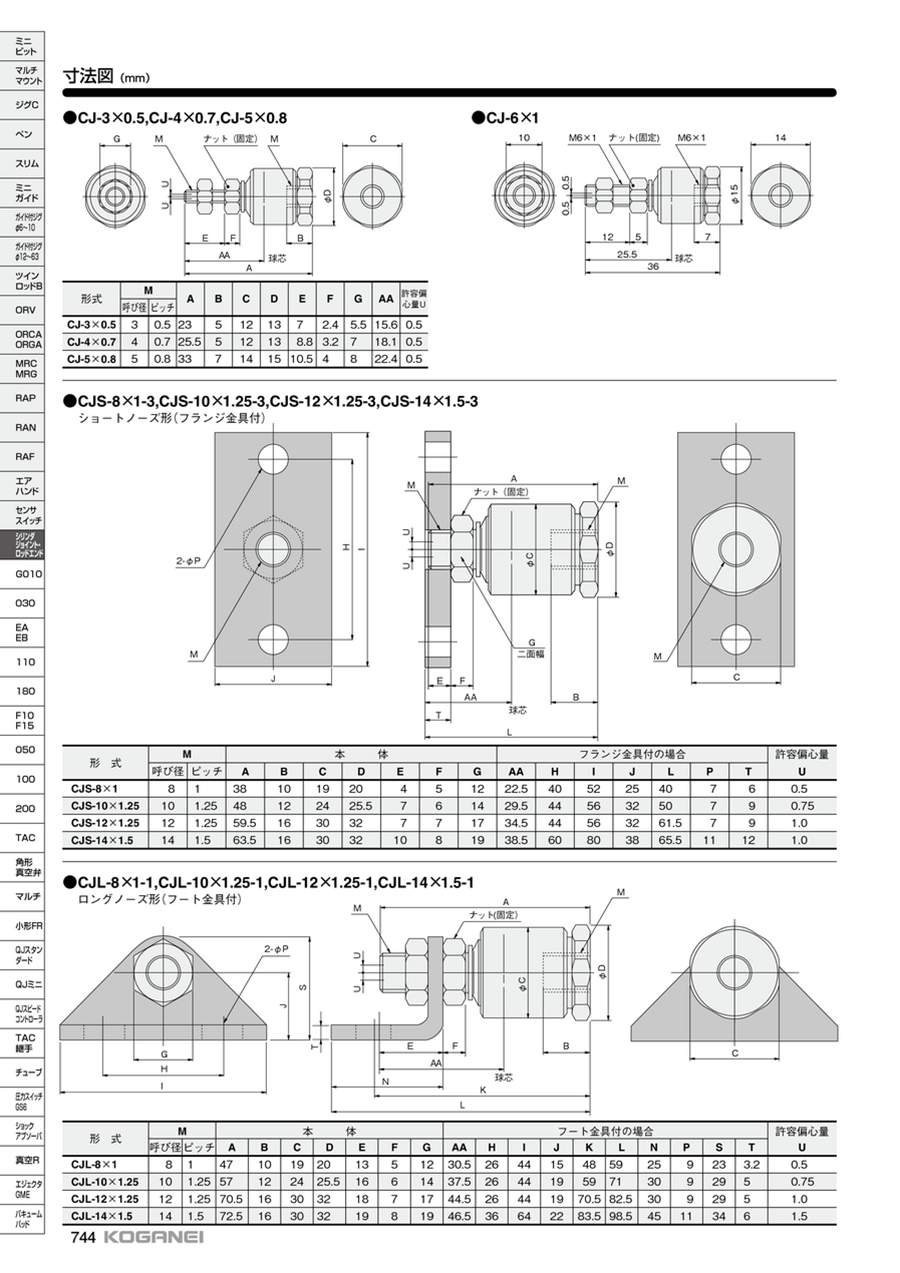

外形図

CJ-3×0.5,CJ-4×0.7,CJ-5×0.8

CJ-6×1

CJS-8×1-3,CJS-10×1.25-3,CJS-12×1.25-3,CJS-14×1.5-3
ショートノーズ形（フランジ金具付）

CJL-8×1-1,CJL-10×1.25-1,CJL-12×1.25-1,CJL-14×1.5-1
ロングノーズ形（フート金具付）

CJS-18×1.5-3,CJS-22×1.5-3,CJS-26×1.5-3
ショートノーズ形（フランジ金具付）

CJL-18×1.5-1,CJL-22×1.5-1,CJL-26×1.5-1
ロングノーズ形（フート金具付）

製品仕様

シリンダジョイントの外観

型番	適応シリンダロッドねじサイズ	適応シリンダとシリンダ径							適応シリンダ 1MPa時の最大推力N	最大引張破壊荷重 N	許容偏心量 U mm	揺動角度
型番	適応シリンダロッドねじサイズ	ペン	マルチ	ジグC （おねじ仕様-B）	スリム	ツインポート	ダイナ	JC	適応シリンダ 1MPa時の最大推力N	最大引張破壊荷重 N	許容偏心量 U mm	揺動角度
CJ-3×0.5	M3×0.5	6	6	6	-	-	-		19.6	3,334.3	0.5	±5°
CJ-4×0.7	M4×0.7	10	10	8・10	-	-	-		58.8	3,334.3	0.5
CJ-5×0.8	M5×0.8	16	16	12	-	-	-		137.3	5,884	0.5
CJ-6×1	M6×1	-	-	16	16	16	-		176.5	5,884	0.5
CJ□-8×1-□	M8×1	-	-	20	20・25^注	20・25	-	20	305（475.6^注）	20,594	0.5
CJ□-10×1.25-□	M10×1.25	-	-	25	25・32	25・32	32	25	780.6	31,381.3	0.75
CJ□-12×1.25-□	M12×1.25	-	-	-	-	-	-		686.5	449,033.3	1
CJ□-14×1.5-□	M14×1.5	-	-	32・40	40・50・63	40	40	32・40	3,026.3	449,033.3	1
CJ□-18×1.5-□	M18×1.5	- -	- -	50・63	-	-	50・63	50・63	1,906.4	62,762.6	1.25
CJ□-18×1.5-□	M18×1.5	- -	- -	50・63	-	-	50・63	50・63	3,026.3	62,762.6	1.25
CJ□-22×1.5-□	M22×1.5	-	-	80	-	-	80	80	4,879.7	112,776.5	2
CJ□-26×1.5-□	M26×1.5	-	-	100	-	-	100	100	7,624.7	122,583.1	2.5

注:スクエアロッドシリンダの場合

規格表

CJ-3×0.5,CJ-4×0.7,CJ-5×0.8

型番	M		A	B	C	D	E	F	G	AA
型番	呼び径	ピッチ	A	B	C	D	E	F	G	AA
CJ-3×0.5	3	0.5	23	5	12	13	7	2.4	5.5	15.6
CJ-4×0.7	4	0.7	25.5	5	12	13	8.8	3.2	7	18.1
CJ-5×0.8	5	0.8	33	7	14	15	10.5	4	8	22.4

CJS-8×1-3,CJS-10×1.25-3,CJS-12×1.25-3,CJS-14×1.5-3

型番	M		本体							フランジ金具付の場合
型番	呼び径	ピッチ	A	B	C	D	E	F	G	AA	H	I	J	L	P	T
CJS-8×1	8	1	38	10	19	20	4	5	12	22.5	40	52	25	40	7	6
CJS-10×1.25	10	1.25	48	12	24	25.5	7	6	14	29.5	44	56	32	50	7	9
CJS-12×1.25	12	1.25	59.5	16	30	32	7	7	17	34.5	44	56	32	61.5	7	9
CJS-14×1.5	14	1.5	63.5	16	30	32	10	8	19	38.5	60	80	38	65.5	11	12

CJL-8×1-1,CJL-10×1.25-1,CJL-12×1.25-1,CJL-14×1.5-1

型番	M		本体							フート金具付の場合
型番	呼び径	ピッチ	A	B	C	D	E	F	G	AA	H	I	J	K	L	N	P	S	T
CJL-8×1	8	1	47	10	19	20	13	5	12	30.5	26	44	15	49	59	25	9	23	3.2
CJL-10×1.25	10	1.25	57	12	24	25.5	16	6	14	37.5	26	44	19	60	71	30	9	29	5
CJL-12×1.25	12	1.25	70.5	16	30	32	18	7	17	44.5	26	44	19	71.5	82.5	30	9	29	5
CJL-14×1.5	14	1.5	72.5	16	30	32	19	8	19	46.5	36	64	22	84.5	98.5	45	11	34	6

CJS-18×1.5-3,CJS-22×1.5-3,CJS-26×1.5-3

型番	本体														フランジ金具付の場合
型番	I	J	K	LA	LB	LC	LD	LE	LF	LG	LH	LU	LV	LW	RF	RL	RP	RS	RT
CJS-18×1.5	27	11	M18×1.5	77	31	46	38	64	14	21	13	1.25	29	27	50	79	11	75	15
CJS-22×1.5	32	13	M22×1.5	93	38	55	49	77	16	25	16	2	34	32	62	95	14	100	18
CJS-26×1.5	36	14	M26×1.5	109	44	65	57	90	21	30	19	2.5	44	41	70	111	14	100	21

CJL-18×1.5-1,CJL-22×1.5-1,CJL-26×1.5-1

型番	ロングノーズ形
型番	I	J	K	LA1	LB1	LC	LD	LE	LF	LG	LH1	LU	LV	LW
CJL-18×1.5	27	11	M18×1.5	88	42	46	38	64	14	21	24	1.25	29	27
CJL-22×1.5	32	13	M22×1.5	105	50	55	49	77	16	25	28	2	34	32
CJL-26×1.5	36	14	M26×1.5	122	57	65	57	90	21	30	32	2.5	44	41

型番	フート金具付の場合
型番	QA	QC	QE	QF	QH	QL	QP	QR	QS	QT
CJL-18×1.5	89	45	60	32	28	153	11	16	47	14
CJL-22×1.5	99	49	68	36	35	176	14	19	59.5	18
CJL-26×1.5	103	53	68	36	42	193	14	21	70.5	21

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

種類

単品セット

取付け面

接続ねじ呼び

許容偏心量 U

(mm)

許容偏角度 V

(deg)

形式

先端金具

NCU仕様

最小発注数量

一体形	セット	なし	[M3] M3ｘ0.5	0.5	±5	標準形	なし	なし	1個
一体形	セット	なし	[M4] M4ｘ0.7	0.5	±5	標準形	なし	なし	1個
一体形	セット	なし	[M5] M5ｘ0.8	0.5	±5	標準形	なし	なし	1個
一体形	セット	なし	[M6] M6ｘ1.0	0.5	±5	標準形	なし	なし	1個
一体形	セット	なし	[M8] M8ｘ1.0	0.5	±5	ロングノーズ形	なし	なし	1個
一体形	セット	下面取付け	[M8] M8ｘ1.0	0.5	±5	ロングノーズ形	フート金具	なし	1個
カバー形	セット	正面取付け	[M8] M8ｘ1.0	0.5	±5	ロングノーズ形	フランジ金具	なし	1個
一体形	セット	なし	[M10] M10ｘ1.25	0.75	±5	ロングノーズ形	なし	なし	1個
一体形	セット	下面取付け	[M10] M10ｘ1.25	0.75	±5	ロングノーズ形	フート金具	なし	1個
カバー形	セット	正面取付け	[M10] M10ｘ1.25	0.75	±5	ロングノーズ形	フランジ金具	なし	1個
一体形	セット	なし	[M12] M12ｘ1.25	1	±5	ロングノーズ形	なし	なし	1個
一体形	セット	なし	[M14] M14ｘ1.5	1	±5	ロングノーズ形	なし	なし	1個
一体形	セット	下面取付け	[M14] M14ｘ1.5	1	±5	ロングノーズ形	フート金具	なし	1個
カバー形	セット	正面取付け	[M14] M14ｘ1.5	1	±5	ロングノーズ形	フランジ金具	なし	1個
一体形	セット	なし	[M18] M18ｘ1.5	1.25	±5	ロングノーズ形	なし	なし	1個
一体形	セット	下面取付け	[M18] M18ｘ1.5	1.25	±5	ロングノーズ形	フート金具	なし	1個
カバー形	セット	正面取付け	[M18] M18ｘ1.5	1.25	±5	ロングノーズ形	フランジ金具	なし	1個
一体形	セット	なし	[M22] M22ｘ1.5	2	±5	ロングノーズ形	なし	なし	1個
カバー形	セット	正面取付け	[M22] M22ｘ1.5	2	±5	ロングノーズ形	フランジ金具	なし	1個
一体形	セット	なし	[M26] M26ｘ1.5	2.5	±5	ロングノーズ形	なし	なし	1個
一体形	セット	なし	[M8] M8ｘ1.0	0.5	±5	ショートノーズ形	なし	なし	1個
カバー形	セット	正面取付け	[M8] M8ｘ1.0	0.5	±5	ショートノーズ形	フランジ金具	なし	1個
一体形	セット	なし	[M10] M10ｘ1.25	0.75	±5	ショートノーズ形	なし	なし	1個
カバー形	セット	正面取付け	[M10] M10ｘ1.25	0.75	±5	ショートノーズ形	フランジ金具	なし	1個
一体形	セット	なし	[M12] M12ｘ1.25	1	±5	ショートノーズ形	なし	なし	1個
一体形	セット	なし	[M14] M14ｘ1.5	1	±5	ショートノーズ形	なし	なし	1個
カバー形	セット	正面取付け	[M14] M14ｘ1.5	1	±5	ショートノーズ形	フランジ金具	なし	1個
一体形	セット	なし	[M18] M18ｘ1.5	1.25	±5	ショートノーズ形	なし	なし	1個
カバー形	セット	正面取付け	[M18] M18ｘ1.5	1.25	±5	ショートノーズ形	フランジ金具	なし	1個
一体形	セット	なし	[M22] M22ｘ1.5	2	±5	ショートノーズ形	なし	なし	1個
カバー形	セット	正面取付け	[M22] M22ｘ1.5	2	±5	ショートノーズ形	フランジ金具	なし	1個
カバー形	セット	正面取付け	[M26] M26ｘ1.5	2.5	±5	ショートノーズ形	フランジ金具	なし	1個

通常単価(税別) (税込単価)	通常出荷日

1,538円 ( 1,692円 )	在庫品1日目当日出荷可能
1,538円 ( 1,692円 )	在庫品1日目当日出荷可能
1,672円 ( 1,839円 )	在庫品1日目当日出荷可能
1,672円 ( 1,839円 )	在庫品1日目当日出荷可能
3,595円 ( 3,955円 )	在庫品1日目当日出荷可能
4,098円 ( 4,508円 )	6日目
3,658円 ( 4,024円 )	6日目
3,715円 ( 4,087円 )	在庫品1日目当日出荷可能
4,183円 ( 4,601円 )	6日目
3,570円 ( 3,927円 )	6日目
3,665円 ( 4,032円 )	12日目
4,433円 ( 4,876円 )	在庫品1日目当日出荷可能
4,550円 ( 5,005円 )	6日目
4,550円 ( 5,005円 )	6日目
6,927円 ( 7,620円 )	在庫品1日目当日出荷可能
7,678円 ( 8,446円 )	6日目
7,678円 ( 8,446円 )	6日目
7,240円 ( 7,964円 )	12日目
9,171円 ( 10,088円 )	6日目
9,976円 ( 10,974円 )	12日目
3,595円 ( 3,955円 )	在庫品1日目当日出荷可能
4,096円 ( 4,506円 )	6日目
3,715円 ( 4,087円 )	在庫品1日目当日出荷可能
4,183円 ( 4,601円 )	6日目
3,815円 ( 4,197円 )	在庫品1日目当日出荷可能
4,870円 ( 5,357円 )	在庫品1日目当日出荷可能
5,140円 ( 5,654円 )	在庫品1日目当日出荷可能
6,927円 ( 7,620円 )	3日目
7,808円 ( 8,589円 )	6日目
7,240円 ( 7,964円 )	在庫品1日目当日出荷可能
9,171円 ( 10,088円 )	6日目
13,175円 ( 14,493円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・ネジサイズM3～M26
・取り付け時間を大幅に短縮。シンプルな外観にダストシールを装備
・軸心合わせ、平行度合わせが容易に行なえる
・軸心合わせのための高い精度の加工が不要
・取付作業時間が大幅に短縮できる
・外観形状がシンプルで小形のため取扱いが容易
・ダストシール付のため、異物（ゴミ等）による故障がない
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
駆動機器シリンダロッドエンドCREシリーズ
しなやかなリンクモーションのシリンダロッドエンドです。
コガネイ
クイック継手付スピードコントローラスタンダードタイプ SC□-M・SS□-Mシリーズ
シリンダに装着するクイック継手付スピードコントローラミニタイプです。
コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

駆動機器シリンダジョイントCJシリーズのレビュー

4平均満足度：4.03件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

エアシリンダによるレバー操作部分に使用

満足度：4.02020/01/21

機械のON/OFFレバーをエアシリンダで操作する機構に使用しました。直線運動を円運動に変える際の微妙な歪みを吸収してく...もっと読む

1人が参考にしています。

治具のシャフト側とスライダーの連結部に使用

満足度：4.02018/04/25

治具のシャフト側とスライダの連結部に使用しています。インデックステーブルの上にミニスライダをのせて、角度を出すような機構...もっと読む

1人が参考にしています。

社内設備

満足度：4.02022/01/11

信頼できるメーカー品で安心して使用できます。品数も１個から購入できますので助かります。

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qどの位、偏心できますか。

揺動角度は+/-5度です。
