産業用キャスター STMシリーズ 自在ストッパー（W-3）付
- 通常単価(税別)
- 2,230円～21,001円
- 税込単価
- 2,453円～23,101円
通常出荷日：在庫品1日目～16日目一部当日出荷可能
産業用キャスターJIS準拠の中荷重用ストッパー付自在キャスタ。【特長】・回転と旋回を同時に止めるW-3...
詳細を確認- 写真は代表画像（型番：STM-150VUW-3）となります。
未確定：候補が19型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様

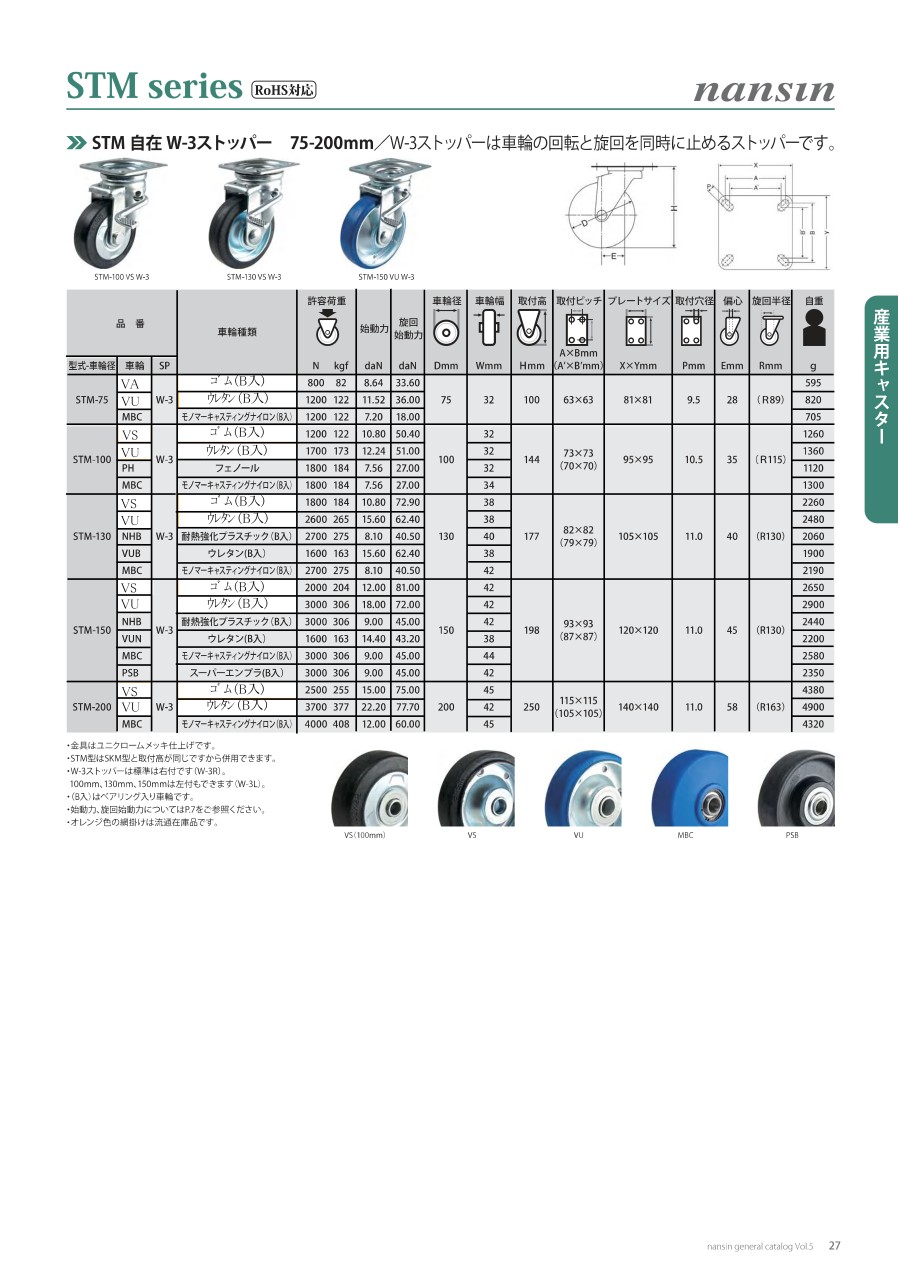

STM 自在 W-3ストッパー 75～200mm/W-3ストッパーは車輪の回転と旋回を同時に止めるストッパー
規格表
| 型 番 | 車輪種類 | 許容荷重 | 始動力 daN | 旋回始動力 daN | 車輪径D mm | 車輪幅 Wmm | |||
|---|---|---|---|---|---|---|---|---|---|
| 型式-車輪径 | 車 輪 | SP | N | kgf | |||||
| STM-75 | VU | W-3 | ウレタン（B入） | 1200 | 122 | 11.52 | 36.00 | 75 | 32 |
| MBC | モノマーキャスティング ナイロン（B入） | 1200 | 122 | 7.20 | 18.00 | ||||
| STM-100 | VS | W-3 | ゴム（B入） | 1200 | 122 | 10.80 | 50.40 | 100 | 32 |
| VU | ウレタン（B入） | 1700 | 173 | 12.24 | 51.00 | 32 | |||
| PH | フェノール | 1800 | 184 | 7.56 | 27.00 | 32 | |||
| MBC | モノマーキャスティング ナイロン（B入） | 1800 | 184 | 7.56 | 27.00 | 34 | |||
| STM-130 | VS | W-3 | ゴム（B入） | 1800 | 184 | 10.80 | 72.90 | 130 | 38 |
| VU | ウレタン（B入） | 2600 | 265 | 15.60 | 62.40 | 38 | |||
| NHB | 耐熱強化プラスチック （B入） | 2700 | 275 | 8.10 | 40.50 | 40 | |||
| VUB | ウレタン（B入） | 1600 | 163 | 15.60 | 62.40 | 38 | |||
| MBC | モノマーキャスティング ナイロン（B入） | 2700 | 275 | 8.10 | 40.50 | 42 | |||
| STM-150 | VU | W-3 | ウレタン（B入） | 3000 | 306 | 18.00 | 72.00 | 150 | 42 |
| NHB | 耐熱強化プラスチック （B入） | 3000 | 306 | 9.00 | 45.00 | 42 | |||
| VUN | ウレタン（B入） | 1600 | 163 | 14.40 | 43.20 | 38 | |||
| MBC | モノマーキャスティング ナイロン（B入） | 3000 | 306 | 9.00 | 45.00 | 44 | |||
| PSB | スーパーエンプラ（B入） | 3000 | 306 | 9.00 | 45.00 | 42 | |||
| STM-200 | VS | W-3 | ゴム（B入） | 2500 | 255 | 15.00 | 75.00 | 200 | 45 |
| VU | ウレタン（B入） | 3700 | 377 | 22.20 | 77.70 | 42 | |||
| MBC | モノマーキャスティング ナイロン（B入） | 4000 | 408 | 12.00 | 60.00 | 45 | |||
| 型 番 | 取付高 Hmm | 取付ピッチ A×Bmm （A'×B'mm） | プレートサイズ X×Ymm | 取付穴径 Pmm | 偏心 Emm | 旋回半径 Rmm | 自重 g | ||
| 型式-車輪径 | 車 輪 | SP | |||||||
| STM-75 | VU | W-3 | 100 | 63×63 | 81×81 | 9.5 | 28 | （R89） | 820 |
| MBC | 705 | ||||||||
| STM-100 | VS | W-3 | 144 | 73×73 （70×70） | 95×95 | 10.5 | 35 | （R115） | 1260 |
| VU | 1360 | ||||||||
| PH | 1120 | ||||||||
| MBC | 1300 | ||||||||
| STM-130 | VS | W-3 | 177 | 82×82 （79×79） | 105×105 | 11.0 | 40 | （R130） | 2260 |
| VU | 2480 | ||||||||
| NHB | 2060 | ||||||||
| VUB | 1900 | ||||||||
| MBC | 2190 | ||||||||
| STM-150 | VU | W-3 | 198 | 93×93 （87×87） | 120×120 | 11.0 | 45 | （R130） | 2900 |
| NHB | 2440 | ||||||||
| VUN | 2200 | ||||||||
| MBC | 2580 | ||||||||
| PSB | 2350 | ||||||||
| STM-200 | VS | W-3 | 250 | 115×115 （105×105） | 140×140 | 11.0 | 58 | （R163） | 4380 |
| VU | 4900 | ||||||||
| MBC | 4320 | ||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,318円 ( 4,750円 ) | 在庫品1日目当日出荷可能 |
2,780円 ( 3,058円 ) | 在庫品1日目当日出荷可能 |
3,802円 ( 4,182円 ) | 在庫品1日目当日出荷可能 |
5,211円 ( 5,732円 ) | 在庫品1日目当日出荷可能 |
5,317円 ( 5,849円 ) | 在庫品1日目当日出荷可能 |
2,230円 ( 2,453円 ) | 在庫品1日目当日出荷可能 |
3,242円 ( 3,566円 ) | 在庫品1日目当日出荷可能 |
7,735円 ( 8,509円 ) | 3日目 |
7,148円 ( 7,863円 ) | 3日目 |
3,121円 ( 3,433円 ) | 在庫品1日目当日出荷可能 |
4,407円 ( 4,848円 ) | 在庫品1日目当日出荷可能 |
8,061円 ( 8,867円 ) | 5日目 |
8,278円 ( 9,106円 ) | 3日目 |
7,702円 ( 8,472円 ) | 3日目 |
3,261円 ( 3,587円 ) | 在庫品1日目当日出荷可能 |
4,446円 ( 4,891円 ) | 在庫品1日目当日出荷可能 |
21,001円 ( 23,101円 ) | 16日目 |
5,413円 ( 5,954円 ) | 在庫品1日目当日出荷可能 |
6,956円 ( 7,652円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
産業用キャスターJIS準拠の中荷重用ストッパー付自在キャスタ。
【特長】
・回転と旋回を同時に止めるW-3ストッパー。
・旋回部がダブルボール構造で、限界領域の負荷荷重下でも旋回性能の維持が可能。
・産業用キャスターのJIS規格に準拠。
・取り付け寸法に互換性があり交換時に共通で使うことが可能。
・STM型はSKM型と取付高が同じで、自在・固定で併用可能。
・金具はユニクロームメッキ仕上げ。
【用途】
・各種搬送台車やメッシュパレット等中荷重の信頼性を重視するあらゆる機材に最適。
ご注意
- 写真は代表画像（型番：STM-150VUW-3）となります。
商品担当おすすめ
ナンシン
産業用キャスター STMシリーズ 自在ストッパー（S-2/S-3）付
STM自在シリーズのストッパ付仕様です。車輪の回転を止める仕様のストッパとなります。旋回用のストッパーが必要なければこちらからご選定下さい。
産業用キャスター STMシリーズ 自在ストッパー（W-3）付のレビュー
台車に取付
3
3.02021/06/23
回転と旋回を同時に止めるW-3ストッパー付きで便利。
材質等選択肢が沢山あり、かなり悩みましたが、選んだもので良かったで...もっと読む
0人が参考にしています。
カゴ車の補修
5
5.02020/03/21
カゴ車のキャスターが壊れたので交換しました。問題なく使用できました。
0人が参考にしています。
移動ラックの補修
5
5.02020/02/26
車輪が摩耗したので、キャスターを交換しました。丁度サイズがあったので助かりました。
0人が参考にしています。
台車用に購入
5
5.02020/02/22
重量のあるものを台車で運ぶ際は、やはりゴムよりウレタンが良いですね。
0人が参考にしています。
移動用脚部として
4
4.02019/05/08
社内設備（搬送用台車）や外販品（架台等）の移動用脚部として多岐にわたり幅広く使用しています。型番：SKM-130VSとの...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q製品につける際の許容荷重はどのくらいですか？
A
キャスターを4ヶ使用の場合でも、荷重は3点で受ける場合が御座いますので、下記のような計算式で0.8掛けにして考えるのが一般的です。
総荷重の限度＝１ヶ当たりの許容荷重×4×0.8
総荷重の限度＝１ヶ当たりの許容荷重×4×0.8
Q許容荷重を上回ると壊れてしまいますか？
A
許容荷重に関しましては安全係数を考慮し記載しておりますが、路面状況、使用速度、偏荷重を考慮し許容荷重内でのご使用をお願い致します。
