ナンシン

重荷重用キャスター STHシリーズ自在

Name: 重荷重用キャスター STHシリーズ 自在
Brand: ナンシン
SKU: 221000023482
Rating: 4.8 (5 reviews)

カタログ |

4.8

平均満足度4.8

この商品のレビューをみる（5件）

この商品のFAQをみる（2件）

通常単価(税別): 3,851円～12,841円

税込単価: 4,236円～14,125円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナンシン

重荷重用キャスター SKHシリーズ固定

4.7

通常価格(税別)： 3,347円 (税込価格：3,682円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナンシン

産業用キャスター STMシリーズ自在

4.9

通常価格(税別)： 806円 (税込価格：887円)

通常出荷日：在庫品1日目

高荷重下においてもスムーズに動かせる重荷重用自在キャスタ。【特長】・高荷重に対...

詳細情報を確認する

キャスタタイプ
プレート式自在
金具材質
スチール
ストッパ
なし
車輪ベアリング
有

ご注意

写真は代表型式（ＳＴＨ－１５０ＶＵＨ）の画像です。

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

STH 自在 100～150mm

STH-100 VAH/STH-150 VUH

規格表

型番		車輪種類	許容荷重		始動力 daN	旋回始動力 daN	車輪径 Dmm	車輪幅 Wmm
型式-車輪径	車輪	車輪種類	N	kgf	始動力 daN	旋回始動力 daN	車輪径 Dmm	車輪幅 Wmm
STH-65	GNB	強化ナイロン（B入）	6000	612	2.60	13.20	65	45
STH-75	GNB	強化ナイロン（B入）	6000	612	5.40	19.30	75	45
STH-100	VAH	ゴム（B入）	2500	255	26.25	108.75	100	50
	VUH	ウレタン（B入）	3500	357	31.50	115.50
	MHC	モノマーキャスティングナイロン（B入）	4600	469	19.32	69.00
STH-130	VAH	ゴム（B入）	3000	306	27.00	126.00	130	50
	VUH	ウレタン（B入）	5000	510	37.50	120.00
	MHC	モノマーキャスティングナイロン（B入）	6000	612	16.50	82.50
STH-150	VAH	ゴム（B入）	3500	357	31.50	147.00	150	50
	VUH	ウレタン（B入）	5500	561	41.25	132.00
	MHC	モノマーキャスティングナイロン（B入）	6000	612	18.00	90.00
型番		取付高 Hmm	取付ピッチ A×Bmm	プレートサイズ X×Ymm	取付穴径 Pmm	偏心 Emm	旋回半径 Rmm	自重 g
型式-車輪径	車輪	取付高 Hmm	取付ピッチ A×Bmm	プレートサイズ X×Ymm	取付穴径 Pmm	偏心 Emm	旋回半径 Rmm	自重 g
STH-65	GNB	92	80×80 （78×78）	100×100	11.0	14	（R50）	1325
STH-75	GNB	106	80×80 （78×78）	100×100	11.0	14	（R55）	1390
STH-100	VAH	144	80×80	108×108	11.0	35	（R89）	2160
	VUH							2170
	MHC							1960
STH-130	VAH	177	80×80	108×108	11.0	40	（R109）	3060
	VUH							3030
	MHC							2840
STH-150	VAH	198	90×90	120×120	11.0	45	（R124）	3530
	VUH							3500
	MHC							3300

型番リスト

表示件数

型番

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

車輪特性

取付穴ピッチ長手方向【範囲選択】

(mm)

取付穴ピッチ長手方向 L1 ※（ )内は最大ピッチ

(mm)

取付穴ピッチ短手方向【範囲選択】

(mm)

取付穴ピッチ短手方向 W1 ※（ )内は最大ピッチ

(mm)

取付穴種類

用途

許容荷重

(daN)

荷重区分

特性

車輪幅 B

(mm)

プレート長さ L

(mm)

プレート幅 W

(mm)

旋回半径

(mm)

長穴ピッチ組み合わせ

RoHS?

最小発注数量

70.1～100	92	485.01～750.00	50.1～70	65	[ナイロン] 強化ナイロン・黒	耐油性	75～79.9	78（80）	75～79.9	78（80）	長穴	商業施設・ディスプレイ・什器 / OA機器・情報通信機器 / 工場設備	600	超重荷重	低床重荷重	45	100	100	50	78-78､79-79､80-80	10	1個
100.1～130	106	485.01～750.00	70.1～95	75	[ナイロン] 強化ナイロン・黒	耐油性	75～79.9	78（80）	75～79.9	78（80）	長穴	商業施設・ディスプレイ・什器 / OA機器・情報通信機器 / 工場設備	600	超重荷重	低床重荷重	45	100	100	55	78-78､79-79､80-80	10	1個
130.1～170	144	320.01～485.00	95.1～125	100	[エンプラ] モノマーキャスティングナイロン	耐油性	85～99.9	80	80～99.9	80	丸穴	商業施設・ディスプレイ・什器 / 物流・台車・パレット / OA機器・情報通信機器 / 工場設備 / 建設	460	重荷重	-	50	108	108	89	-	10	1個
130.1～170	144	220.01～320.00	95.1～125	100	[合成ゴム] ゴム	なし	85～99.9	80	80～99.9	80	丸穴	商業施設・ディスプレイ・什器 / 物流・台車・パレット / OA機器・情報通信機器 / 工場設備 / 建設	250	重荷重	-	50	108	108	89	-	10	1個
130.1～170	144	320.01～485.00	95.1～125	100	[ウレタン] ウレタン	耐油性	85～99.9	80	80～99.9	80	丸穴	商業施設・ディスプレイ・什器 / 物流・台車・パレット / OA機器・情報通信機器 / 工場設備 / 建設	350	重荷重	-	50	108	108	89	-	10	1個
170.1～200	177	485.01～750.00	125.1～160	130	[エンプラ] モノマーキャスティングナイロン	耐油性	85～99.9	80	80～99.9	80	丸穴	物流・台車・パレット / OA機器・情報通信機器 / 工場設備 / 建設	550	重荷重	-	50	108	108	109	-	10	1個
170.1～200	177	220.01～320.00	125.1～160	130	[合成ゴム] ゴム	なし	85～99.9	80	80～99.9	80	丸穴	物流・台車・パレット / OA機器・情報通信機器 / 工場設備 / 建設	300	重荷重	-	50	108	108	109	-	10	1個
170.1～200	177	485.01～750.00	125.1～160	130	[ウレタン] ウレタン	耐油性	85～99.9	80	80～99.9	80	丸穴	物流・台車・パレット / OA機器・情報通信機器 / 工場設備 / 建設	500	重荷重	-	50	108	108	109	-	10	1個
170.1～200	198	485.01～750.00	125.1～160	150	[エンプラ] モノマーキャスティングナイロン	耐油性	85～99.9	90	80～99.9	90	丸穴	物流・台車・パレット / OA機器・情報通信機器 / 工場設備 / 建設	600	重荷重	-	50	120	120	124	-	10	1個
170.1～200	198	320.01～485.00	125.1～160	150	[合成ゴム] ゴム	なし	85～99.9	90	80～99.9	90	丸穴	物流・台車・パレット / OA機器・情報通信機器 / 工場設備 / 建設	350	重荷重	-	50	120	120	124	-	10	1個
170.1～200	198	485.01～750.00	125.1～160	150	[ウレタン] ウレタン	耐油性	85～99.9	90	80～99.9	90	丸穴	物流・台車・パレット / OA機器・情報通信機器 / 工場設備 / 建設	550	重荷重	-	50	120	120	124	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,851円 ( 4,236円 )	5日目
4,577円 ( 5,035円 )	5日目
8,891円 ( 9,780円 )	在庫品1日目当日出荷可能
6,656円 ( 7,322円 )	在庫品1日目当日出荷可能
7,091円 ( 7,800円 )	在庫品1日目当日出荷可能
12,167円 ( 13,384円 )	在庫品1日目当日出荷可能
7,709円 ( 8,480円 )	在庫品1日目当日出荷可能
10,812円 ( 11,893円 )	在庫品1日目当日出荷可能
12,841円 ( 14,125円 )	在庫品1日目当日出荷可能
8,787円 ( 9,666円 )	在庫品1日目当日出荷可能
12,397円 ( 13,637円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高荷重下においてもスムーズに動かせる重荷重用自在キャスタ。
【特長】
・高荷重に対応。重荷重用として最大で1個当たり6,000Nの荷重に対応可能。
・STH型はSKH型と取付高が同じで、自在・固定で併用可能。
・金具はユニクロームメッキ仕上げ。
・メーカー問わず互換性の高い業界標準規格。
【用途】
・高荷重用搬送パレット等、キャスターへの負荷が大きい製品への使用に最適。

ご注意

写真は代表型式（ＳＴＨ－１５０ＶＵＨ）の画像です。

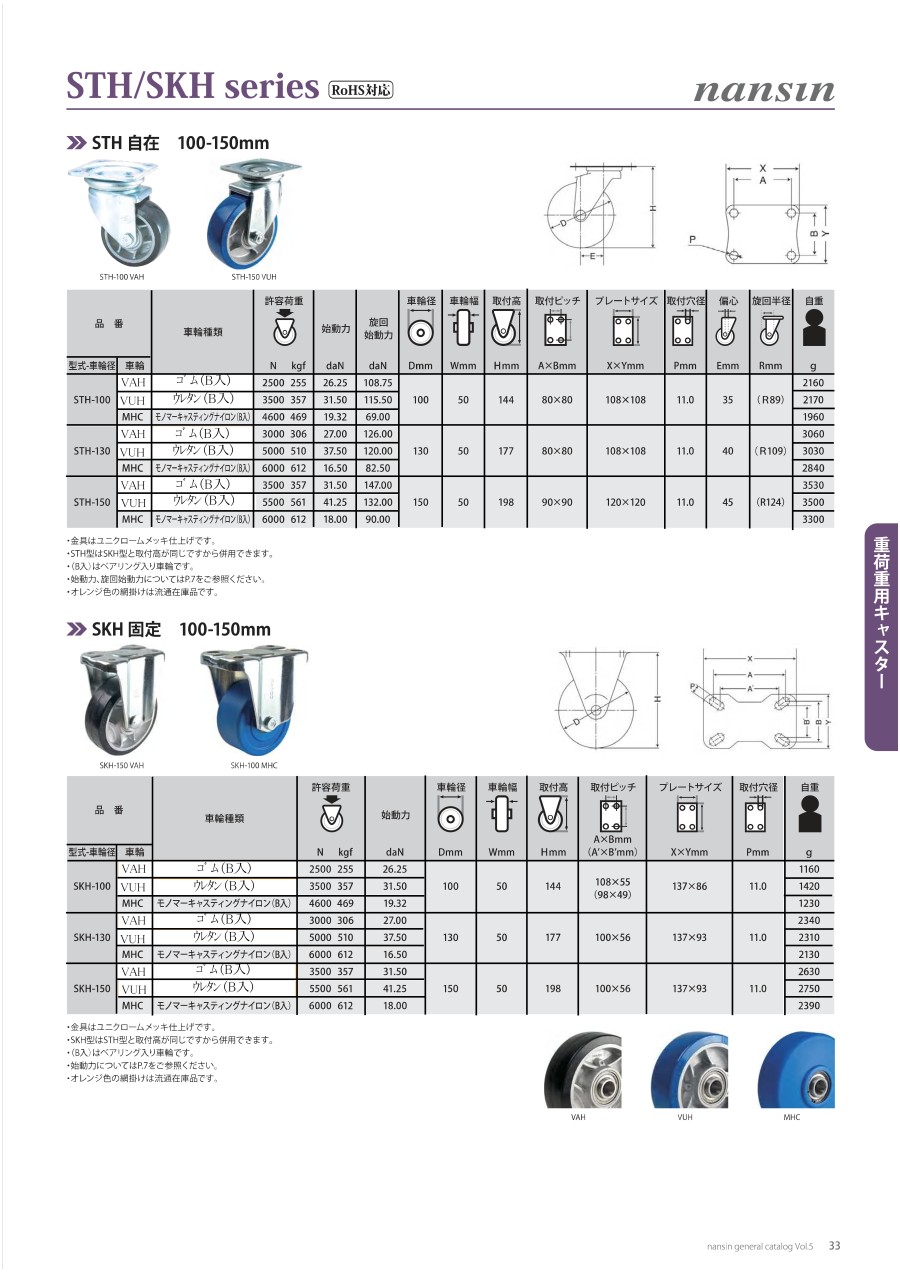

カタログ

カタログ (見開き版)

商品担当おすすめ

ナンシン
重荷重用キャスター SKHシリーズ固定
STHシリーズの固定式キャスターSKHシリーズです。固定車が必要な場合はこちらからご選定下さい。STHシリーズと取り付け高さが同じで有る為、併用が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

重荷重用キャスター STHシリーズ自在のレビュー

4.8平均満足度：4.85件のレビュー

星5
80%
星4
20%
星3
0%
星2
0%
星1
0%

重量物台車のキャスター

満足度：5.02023/01/31

普通のゴムの車輪だとすぐに破損してしまっていたので、頑丈なキャスターに変更。補修が不要になったので効率がよくなりました。

0人が参考にしています。

重量物の運搬台車に使用しました

満足度：5.02022/02/05

重量物なので慎重に、選定しましたが選定ガイドが、とても役に立ちました品質、耐久性、問題ないです

0人が参考にしています。

外販生産設備品の移動用脚部として使用

満足度：4.02019/04/23

製品の重量やサイズ、形状など様々考慮し都度使い分けをしている中の一つです。比較的重量物に対し利用していますが、低床重荷重...もっと読む

0人が参考にしています。

搬送用台車や外販装置に

満足度：5.02019/04/23

社内搬送用台車や外販装置足回りと種々使用しています。大は小を兼ねるため、安全対策として重量物搬送にも対応可能なようにこの...もっと読む

0人が参考にしています。

移動式はしごの脚部として使用

満足度：5.02018/06/27

移動式はしごの脚部として使用しています。純正部品の消耗に伴い同仕様の本商品を採択しました。もともと不自由なく長年使用した...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Q製品につける際の許容荷重はどのくらいですか？

キャスターを4ヶ使用の場合でも、荷重は3点で受ける場合が御座いますので、下記のような計算式で0.8掛けにして考えるのが一般的です。
総荷重の限度＝１ヶ当たりの許容荷重×4×0.8

Q許容荷重を上回ると壊れてしまいますか？

許容荷重に関しましては安全係数を考慮し記載しておりますが、路面状況、使用速度、偏荷重を考慮し許容荷重内でのご使用をお願い致します。
