一般用キャスターTHシリーズ 自在ストッパー付
- 通常単価(税別)
- 1,137円～1,159円
- 税込単価
- 1,251円～1,275円
プレート仕様のストッパー付き一般用キャスター。【特長】・あらゆる分野で調和するシンプルなデザインです。...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

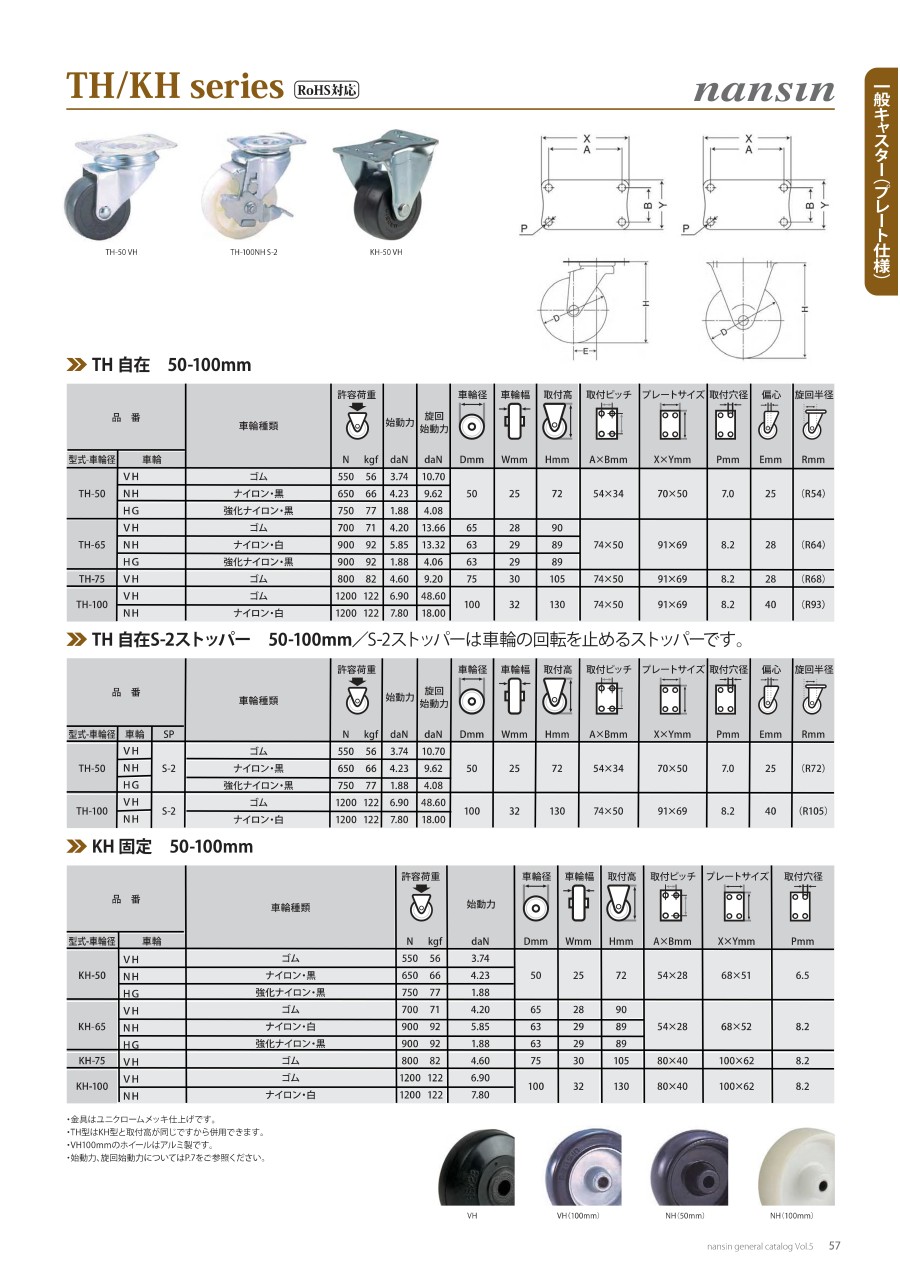

TH series
寸法図側面
寸法図
| 品番 | 車輪種類 | 許容荷重 | 始動力 | 旋回始動力 | 車輪径 | 車輪幅 | 取付高 | 取付ピッチ | プレートサイズ | 取付穴径 | 偏心 | 旋回半径 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式-車輪径 | 車輪 | SP | N | kgf | daN | daN | Dmm | Wmm | Hmm | A×Bmm | X×Ymm | Pmm | Emm | Rmm | |
| TH-50 | VH | S-2 | ゴム | 550 | 56 | 3.74 | 10.70 | 50 | 25 | 72 | 54×34 | 70×50 | 7.0 | 25 | (R72) |
| NH | ナイロン・黒 | 650 | 66 | 4.23 | 9.62 | ||||||||||
| HG | 強化ナイロン・黒 | 750 | 77 | 1.88 | 4.08 | ||||||||||
| TH-100 | VH | S-2 | ゴム | 1200 | 122 | 6.90 | 48.60 | 100 | 32 | 130 | 74×50 | 91×69 | 8.2 | 40 | (R105) |
| NH | ナイロン・白 | 1200 | 122 | 7.80 | 18.00 | ||||||||||
- 金具はユニクロームメッキ仕上げ。
- VH100mmはホイールはアルミ製。
VH
VH（100mm）
NH（50mm）
NH（100mm）
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,159円 ( 1,275円 ) | 6日目 |
1,137円 ( 1,251円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
プレート仕様のストッパー付き一般用キャスター。
【特長】
・あらゆる分野で調和するシンプルなデザインです。
・幅広いラインナップから用途に応じたキャスターをお選びいただけます。
・エラストマー車輪は落ち着きのあるグレーの色周で、床面にスリップ痕がついても目立ちません。
・反発弾性に優れ、ソフトにスムーズに走行します。
・金具はユニクロームメッキ仕上げです。
【用途】
・什器、家具、ワゴン、医療機器、搬送機器、各種装置・機材等。
商品担当おすすめ
ナンシン
低床重荷重用キャスター THHシリーズ 自在
低床と高荷重の両立が可能で、車輪径が小径でありながら高い耐荷重性能を実現。歪みの少ない強化車輪のため、長期間荷重を負荷した状態でも車輪が変形し辛い。
- ナンシン社製キャスターの2DCAD作成依頼受付中。受付後10日以内に作成します。ご希望の方は以下必要事項ご記入の上、
ナンシン担当宛（03-3647-4081）にFAXください。「6桁のお客様コード、会社名、お名前、お電話番号、FAX番号、CAD作成希望型式」
よくあるご質問（FAQ）
総荷重の限度＝１ヶ当たりの許容荷重×4×0.8
