ナンシン

一般用キャスター TELシリーズ自在

Name: 一般用キャスター TELシリーズ 自在
Brand: ナンシン
SKU: 221000023213
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 543円～2,515円

税込単価: 597円～2,767円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナンシン

汎用キャスター STCシリーズ自在

4.6

通常価格(税別)： 138円 (税込価格：152円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナンシン

一般用キャスターKELシリーズ固定

通常価格(税別)： 360円 (税込価格：396円)

通常出荷日：在庫品1日目

プレートタイプの自在キャスター。【特長】・あらゆる分野で調和するシンプルなデザ...

詳細情報を確認する

キャスタタイプ
プレート式自在
金具材質
スチール
ストッパ
なし
荷重区分
軽荷重

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

金具はユニクロームメッキ仕上げ。
TEL型はKEL型と取付高が同じで併用可能。

TEL 自在 65-125mm

TEL-65 RL/TEL-65 TP S-1

規格表

型番		車輪種類	許容荷重		始動力 daN	旋回始動力 daN	車輪径 Dmm	車輪幅 Wmm
型番			許容荷重
型式-車輪径	車輪		N	kgf
TEL-65	RL	ゴム	350	36	7.35	15.75	65	20
	TP	エラストマー	400	41	4.80	14.40		21
	NL	ナイロン・白	400	41	4.20	8.40		20
TEL-75	RL	ゴム	400	41	8.40	18.00	75	20
	TP	エラストマー	400	41	6.00	18.00
	NL	ナイロン・白	500	51	5.25	10.50
TEL-100	RL	ゴム	500	51	10.50	22.50	100	25
	NM	ナイロン・白	600	61	6.30	12.60		25
	UM	ウレタン	600	61	8.10	14.40		25
	TP	エラストマー	600	61	10.80	25.20		27
	TB	エラストマー（B入り）	600	61	7.20	25.20		27
TEL-125	RL	ゴム	600	61	10.80	27.00	125	25
	TP	エラストマー	600	61	9.00	25.20		27
	TB	エラストマー（B入り）	600	61	5.40	25.20		27
型番		取付高 Hmm	取付ピッチ A×Bmm （A'）		プレートサイズ X×Ymm	取付穴径 Pmm	偏心 Emm	旋回半径 Rmm
型番
型式-車輪径	車輪
TEL-65	RL	80	56×28		70×42	6.3	25	（R59）
	TP
	NL
TEL-75	RL	92	56×28		70×42	6.3	30	（R68）
	TP
	NL
TEL-100	RL	122	82×40		100×58	9.0	32	（R86）
	NM
	UM
	TP
	TB
TEL-125	RL	148	82×40 （80）		100×58	8.8	33	（R99）
	TP
	TB

型番リスト

表示件数

型番

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

車輪特性

取付穴ピッチ長手方向【範囲選択】

(mm)

取付穴ピッチ長手方向 L1 ※（ )内は最大ピッチ

(mm)

取付穴ピッチ短手方向【範囲選択】

(mm)

取付穴ピッチ短手方向 W1 ※（ )内は最大ピッチ

(mm)

取付穴種類

用途

許容荷重

(daN)

車輪幅 B

(mm)

プレート長さ L

(mm)

プレート幅 W

(mm)

旋回半径

(mm)

車輪ベアリング

RoHS?

最小発注数量

70.1～100	80	35.01～80.00	50.1～70	65	[ナイロン] ナイロン・白	耐油性	55～64.9	56	～39.9	28	丸穴	商業施設・ディスプレイ・什器 / 物流・台車・パレット / スチール・木工家具 / OA機器・情報通信機器 / 工場設備	40	20	70	42	59	無	10	1個
70.1～100	80	～35.00	50.1～70	65	[合成ゴム] ゴム	なし	55～64.9	56	～39.9	28	丸穴	商業施設・ディスプレイ・什器 / 物流・台車・パレット / スチール・木工家具 / OA機器・情報通信機器 / 工場設備	35	20	70	42	59	無	10	1個
70.1～100	80	35.01～80.00	50.1～70	65	エラストマー	なし	55～64.9	56	～39.9	28	丸穴	商業施設・ディスプレイ・什器 / 物流・台車・パレット / スチール・木工家具 / OA機器・情報通信機器 / 工場設備	40	21	70	42	59	無	10	1個
70.1～100	92	35.01～80.00	70.1～95	75	[ナイロン] ナイロン・白	耐油性	55～64.9	56	～39.9	28	丸穴	商業施設・ディスプレイ・什器 / 物流・台車・パレット / スチール・木工家具 / OA機器・情報通信機器 / 工場設備	50	20	70	42	68	無	10	1個
70.1～100	92	35.01～80.00	70.1～95	75	[合成ゴム] ゴム	なし	55～64.9	56	～39.9	28	丸穴	商業施設・ディスプレイ・什器 / 物流・台車・パレット / スチール・木工家具 / OA機器・情報通信機器 / 工場設備	40	20	70	42	68	無	10	1個
70.1～100	92	35.01～80.00	70.1～95	75	エラストマー	なし	55～64.9	56	～39.9	28	丸穴	商業施設・ディスプレイ・什器 / 物流・台車・パレット / スチール・木工家具 / OA機器・情報通信機器 / 工場設備	40	20	70	42	68	無	10	1個
100.1～130	122	35.01～80.00	95.1～125	100	[ナイロン] ナイロン・白	耐油性	85～99.9	82	40～49.9	40	丸穴	商業施設・ディスプレイ・什器 / 物流・台車・パレット / スチール・木工家具 / OA機器・情報通信機器 / 工場設備 / 建設	60	25	100	58	86	無	10	30個
100.1～130	122	35.01～80.00	95.1～125	100	[合成ゴム] ゴム	なし	85～99.9	82	40～49.9	40	丸穴	商業施設・ディスプレイ・什器 / 物流・台車・パレット / スチール・木工家具 / OA機器・情報通信機器 / 工場設備 / 建設	50	25	100	58	86	無	10	1個
100.1～130	122	35.01～80.00	95.1～125	100	エラストマー	なし	85～99.9	82	40～49.9	40	丸穴	商業施設・ディスプレイ・什器 / 物流・台車・パレット / スチール・木工家具 / OA機器・情報通信機器 / 工場設備 / 建設	60	27	100	58	86	無	10	1個
100.1～130	122	35.01～80.00	95.1～125	100	[ウレタン] ウレタン	耐油性	85～99.9	82	40～49.9	40	丸穴	商業施設・ディスプレイ・什器 / 物流・台車・パレット / スチール・木工家具 / OA機器・情報通信機器 / 工場設備 / 建設	60	25	100	58	86	無	10	1個
130.1～170	148	35.01～80.00	95.1～125	125	[合成ゴム] ゴム	なし	85～99.9	80（84）	40～49.9	40	長穴	商業施設・ディスプレイ・什器 / 物流・台車・パレット / スチール・木工家具 / 工場設備	60	25	100	58	99	無	10	1個
130.1～170	148	35.01～80.00	95.1～125	125	エラストマー	なし	85～99.9	80（84）	40～49.9	40	長穴	商業施設・ディスプレイ・什器 / 物流・台車・パレット / スチール・木工家具 / 工場設備	60	27	100	58	99	有	10	1個

通常単価(税別) (税込単価)	通常出荷日

583円 ( 641円 )	3日目
543円 ( 597円 )	在庫品1日目当日出荷可能
838円 ( 922円 )	5日目
662円 ( 728円 )	3日目
555円 ( 611円 )	在庫品1日目当日出荷可能
955円 ( 1,051円 )	3日目
1,151円 ( 1,266円 )	在庫品1日目当日出荷可能
762円 ( 838円 )	在庫品1日目当日出荷可能
1,562円 ( 1,718円 )	在庫品1日目当日出荷可能
1,805円 ( 1,986円 )	在庫品1日目当日出荷可能
1,916円 ( 2,108円 )	8日目
2,515円 ( 2,767円 )	62日目

詳細情報

基本情報

基本情報

プレートタイプの自在キャスター。
【特長】
・あらゆる分野で調和するシンプルなデザイン。
・幅広いラインナップから用途に応じた車輪を選定可能。
【用途】
・手押し台車、什器や家具、各種ワゴン等に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

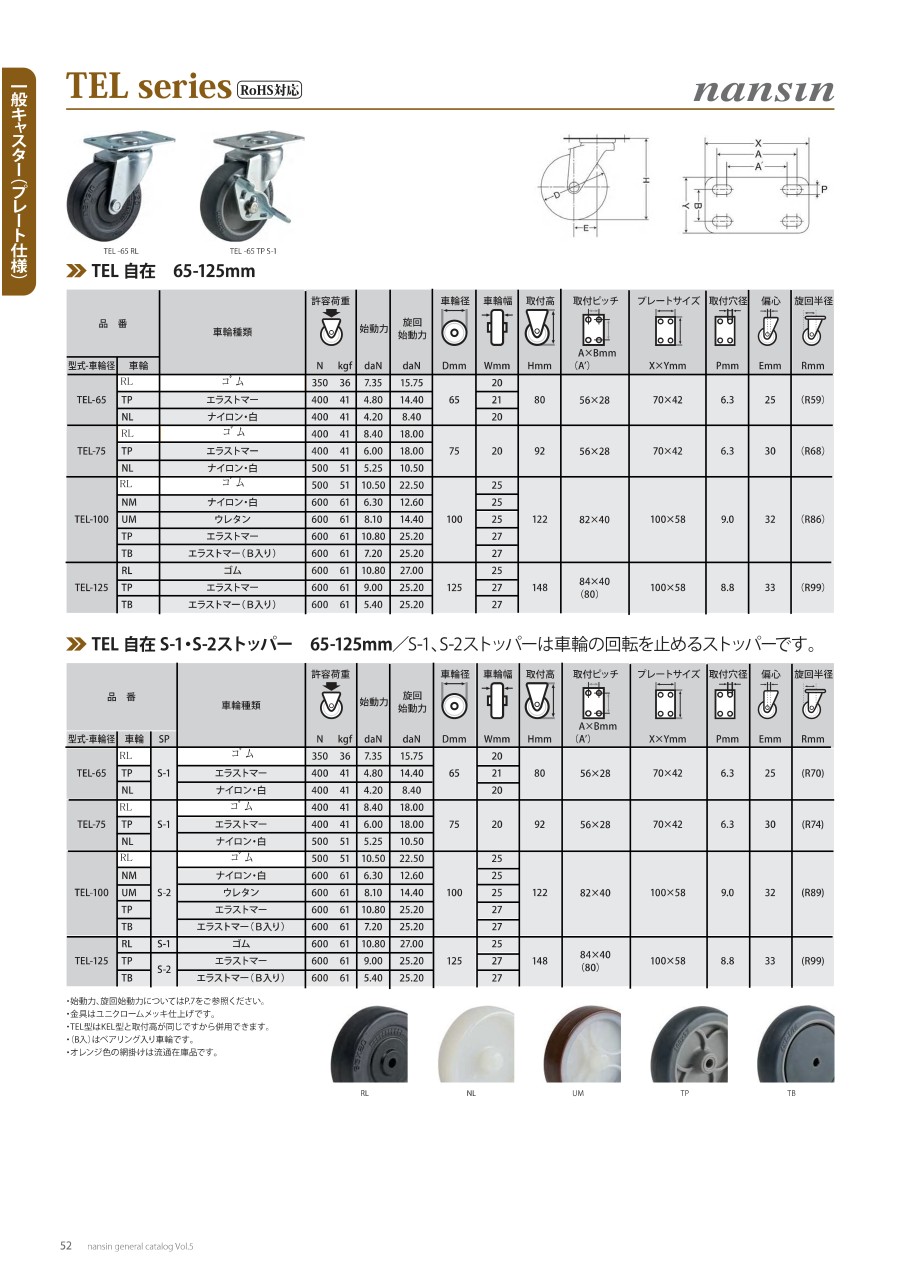

カタログ

カタログ (見開き版)

商品担当おすすめ

ナンシン
一般用キャスター TELシリーズ自在ストッパー付
一般用キャスターTELシリーズのストッパー付仕様です。車輪を止める仕様のストッパーです。ストッパーが必要な場合こちらから選定可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

一般用キャスター TELシリーズ自在のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

台車の足

満足度：4.02017/12/18

値段の割に使い勝手がよく、定期交換で使用していて大変助かっています。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q製品につける際の許容荷重はどのくらいですか？

キャスターを4ヶ使用の場合でも、荷重は3点で受ける場合が御座いますので、下記のような計算式で0.8掛けにして考えるのが一般的です。
総荷重の限度＝１ヶ当たりの許容荷重×4×0.8

Q許容荷重を上回ると壊れてしまいますか？

許容荷重に関しましては安全係数を考慮し記載しておりますが、路面状況、使用速度、偏荷重を考慮し許容荷重内でのご使用をお願い致します。
