ナンシン

一般用キャスターSMシリーズ自在ストッパー付

カタログ |

通常単価(税別): 1,811円～4,213円

税込単価: 1,992円～4,634円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

ねじ込みタイプのストッパー付き自在キャスター。【特長】・幅広いラインナップから用途に応じたキャスターを...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

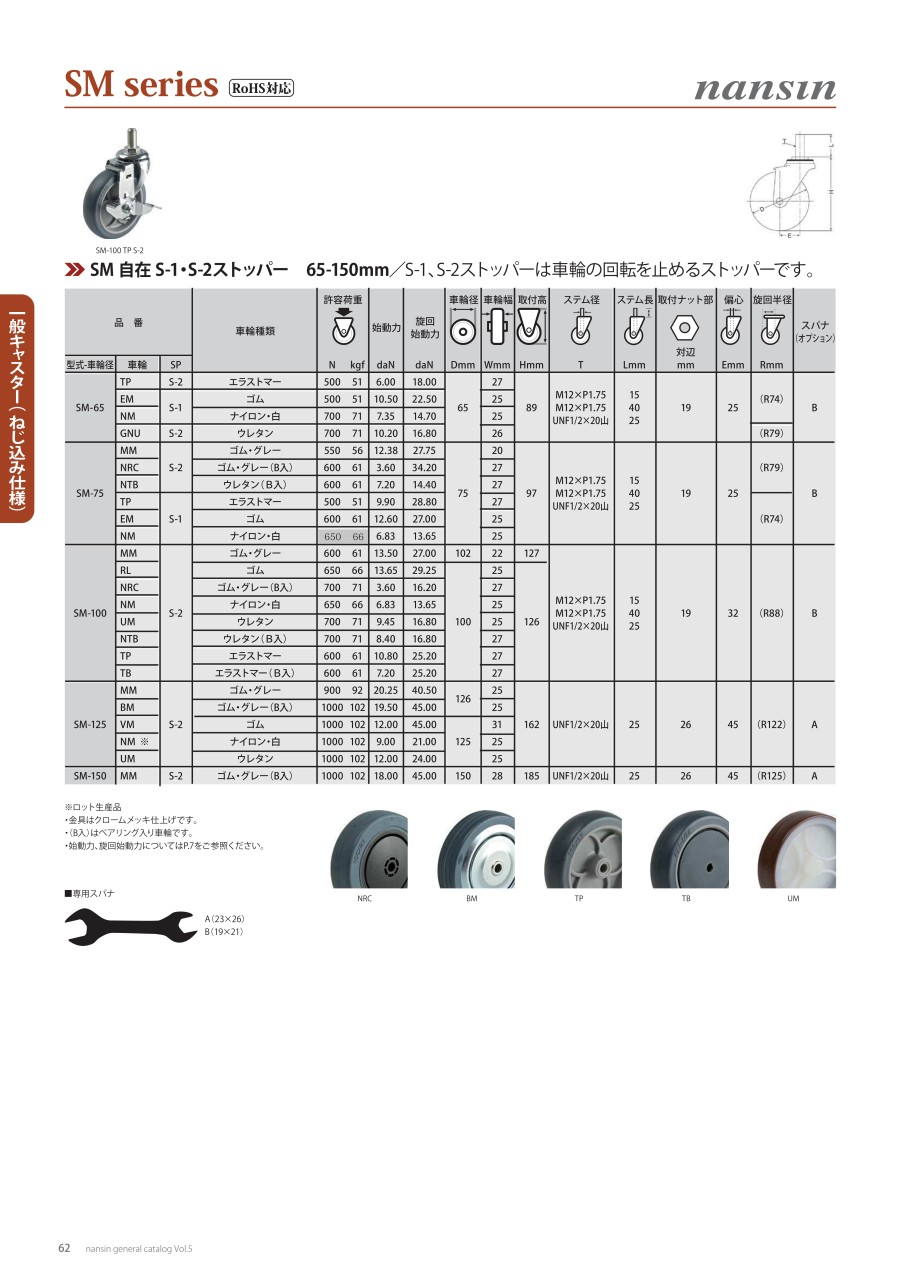

カタログ

商品情報

外形図

製品仕様

SM-100TPS-2

型番			車輪種類	許容荷重		始動力	旋回始動力	車輪径	車輪幅	取付高	ステム径	ステム長	取付ナット部対辺	偏心	旋回半径
型式・車輪径	車輪	SP	車輪種類	N	kgf	daN	daN	Dmm	Wmm	Hmm	T	Lmm	mm	Emm	Rmm
SM-75	MM	S-2	ゴム・グレー	550	56	12.38	27.75	75	20	97	M12×P1.75 M12×P1.75 UNF1/2×20山	15 40 25	19	25	（R79）
SM-75	NTB	S-2	ウレタン（B入）	600	61	7.2	14.4	75	27	97	M12×P1.75 M12×P1.75 UNF1/2×20山	15 40 25	19	25	（R79）
SM-100	MM	S-2	ゴム・グレー	600	61	13.5	27	102	22	127	M12×P1.75 M12×P1.75 UNF1/2×20山	15 40 25	19	32	（R88）
	RL		ゴム	650	66	13.65	29.25	100	25	126
	NM		ナイロン・白	650	66	6.83	13.65		25
	UM		ウレタン	700	71	9.45	16.8		25
	NTB		ウレタン（B入）	700	71	8.4	16.8		27
	TP		エラストマー	600	61	10.8	25.2		27
	TB		エラストマー（B入）	600	61	7.2	25.2		27
SM-125	MM	S-2	ゴム・グレー	900	92	20.25	40.5	126	25	162	UNF1/2×20山	25	26	45	（R122）
	BM		ゴム・グレー（B入）	1,000	102	19.5	45	126	25
	VM		ゴム	1,000	102	12	45	125	31
	UM		ウレタン	1,000	102	12	24	125	25
SM-150	MM	S-2	ゴム・グレー（B入）	1,000	102	18	45	150	28	185	UNF1/2×20山	25	26	45	（R125）

（B入）はベアリング入り車輪。

型番リスト

表示件数

型番

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

車輪特性

取付穴種類

用途

許容荷重

(daN)

車輪幅 B

(mm)

旋回半径

(mm)

車輪ベアリング

RoHS?

最小発注数量

70.1～100	99	35.01～80.00	70.1～95	75	[合成ゴム] ゴム	なし	-	商業施設・ディスプレイ・什器 / スチール・木工家具 / OA機器・情報通信機器 / 工場設備	60	25	88	有	10	1個
70.1～100	97	35.01～80.00	70.1～95	75	[合成ゴム] ゴム・グレー	なし	長穴	商業施設・ディスプレイ・什器 / スチール・木工家具 / OA機器・情報通信機器 / 工場設備	55	20	88	有	10	1個
70.1～100	99	35.01～80.00	70.1～95	75	[ナイロン] ナイロン・白	耐油性	-	商業施設・ディスプレイ・什器 / スチール・木工家具 / OA機器・情報通信機器 / 工場設備	65	25	88	有	10	1個
70.1～100	97	35.01～80.00	70.1～95	75	[ウレタン] ウレタン	耐油性	-	商業施設・ディスプレイ・什器 / スチール・木工家具 / OA機器・情報通信機器 / 工場設備	60	27	88	有	10	1個
100.1～130	127	35.01～80.00	95.1～125	102	[合成ゴム] ゴム・グレー	なし	-	商業施設・ディスプレイ・什器 / スチール・木工家具 / OA機器・情報通信機器 / 工場設備 / 建設	60	22	89	無	10	1個
100.1～130	126	35.01～80.00	95.1～125	100	[ナイロン] ナイロン・白	耐油性	-	商業施設・ディスプレイ・什器 / スチール・木工家具 / OA機器・情報通信機器 / 工場設備 / 建設	65	25	89	無	10	1個
100.1～130	126	35.01～80.00	95.1～125	100	[ウレタン] ウレタン	耐油性	-	商業施設・ディスプレイ・什器 / スチール・木工家具 / OA機器・情報通信機器 / 工場設備 / 建設	70	27	89	有	10	1個
100.1～130	126	35.01～80.00	95.1～125	100	[合成ゴム] ゴム	なし	-	商業施設・ディスプレイ・什器 / スチール・木工家具 / OA機器・情報通信機器 / 工場設備 / 建設	65	25	89	無	10	1個
100.1～130	123	35.01～80.00	95.1～125	100	エラストマー	なし	-	商業施設・ディスプレイ・什器 / スチール・木工家具 / OA機器・情報通信機器 / 工場設備 / 建設	60	27	89	有	10	1個
100.1～130	126	35.01～80.00	95.1～125	100	[ウレタン] ウレタン	耐油性	-	商業施設・ディスプレイ・什器 / スチール・木工家具 / OA機器・情報通信機器 / 工場設備 / 建設	70	25	89	無	10	1個
130.1～170	162	80.01～140.00	95.1～125	125	[合成ゴム] ゴム	なし	-	商業施設・ディスプレイ・什器 / スチール・木工家具 / 工場設備 / 建設	100	31	120	無	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,960円 ( 2,156円 )	6日目
1,949円 ( 2,144円 )	6日目
1,811円 ( 1,992円 )	6日目
2,483円 ( 2,731円 )	9日目
2,350円 ( 2,585円 )	6日目
1,956円 ( 2,152円 )	6日目
3,146円 ( 3,461円 )	在庫品1日目当日出荷可能
2,375円 ( 2,613円 )	6日目
2,956円 ( 3,252円 )	6日目
2,518円 ( 2,770円 )	6日目
4,213円 ( 4,634円 )	6日目

詳細情報

基本情報

基本情報

ねじ込みタイプのストッパー付き自在キャスター。
【特長】
・幅広いラインナップから用途に応じたキャスターをお選びいただけます。
・あらゆる分野で調和するシンプルなデザインです。
・エラストマー車輪は落ち着きのあるグレーの色周で、床面にスリップ痕がついても目立ちません。
・反発弾性に優れ、ソフトにスムーズに走行します。
・金具はクロームメッキ仕上げです。
【用途】
・什器、家具、ワゴン、医療機器、搬送機器、各種装置・機材等。

カタログ

カタログ (見開き版)

商品担当おすすめ

ナンシン
一般用キャスター TELシリーズ自在ストッパー付
プレートタイプのストッパー付き自在キャスタ。幅広いラインナップから用途に応じた車輪を選定可能。メーカー問わず互換性の高い業界標準規格。
ナンシン
一般用キャスター TELシリーズ自在
あらゆる分野で調和するシンプルなデザイン。幅広いラインナップから用途に応じた車輪を選定可能。手押し台車、什器や家具、各種ワゴン等に最適。
ナンシン
低床重荷重用キャスター THHシリーズ自在
低床と高荷重の両立が可能で、車輪径が小径でありながら高い耐荷重性能を実現。歪みの少ない強化車輪のため、長期間荷重を負荷した状態でも車輪が変形し辛い。

ナンシン社製キャスターの2DCAD作成依頼受付中。受付後10日以内に作成します。ご希望の方は以下必要事項ご記入の上、
ナンシン担当宛（03-3647-4081）にFAXください。「6桁のお客様コード、会社名、お名前、お電話番号、FAX番号、CAD作成希望型式」
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

一般用キャスターSMシリーズ自在ストッパー付のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q製品取付時の許容荷重を教えてください。

キャスターを4ヶ使用の場合でも、荷重は3点で受ける場合が御座いますので、下記のような計算式で0.8掛けにして考えるのが一般的です。
総荷重の限度＝１ヶ当たりの許容荷重×4×0.8

Q許容荷重を超えてしまった場合壊れてしまいますか？

許容荷重に関しましては安全係数を考慮し記載しておりますが、路面状況、使用速度、偏荷重を考慮し許容荷重内でのご使用をお願い致します。
