メカニカル部品技術窓口

絞り込み条件

未確定：候補が2型番あります。

取付高さ【範囲選択】(mm)
~mm
- 100.1～130
取付け高さ H(mm)
~mm
- 105
許容荷重【範囲選択】(daN)
~mm
- 35.01～80.00
車輪径【範囲選択】(mm)
~mm
- 70.1～95
車輪径 D(φ)
~mm
- 75
ねじ径
M16
M16XP2.0
UNF1/2
UNF1/2×20山
取付穴種類
~mm
- 長穴
許容荷重(daN)
~mm
- 55
車輪幅 B(mm)
~mm
- 20
旋回半径(mm)
~mm
- 103
車輪ベアリング
~mm
- 無
ストッパ種類
~mm
- W-5
タイプ
~mm
- SMO-W-5
出荷日
- すべて
- 当日出荷可能
- 6日以内

ナンシン

一般用キャスターSMOシリーズ自在ストッパー付

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 2,780円～3,329円

税込単価: 3,058円～3,662円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

ねじ込みタイプのストッパー付き自在キャスター。【特長】・幅広いラインナップから...

キャスタタイプ
ねじ込み式
金具材質
スチール
車輪材質
ゴム・グレー
ストッパ
ダブルストッパ付(回転+旋回)
車輪特性
なし
荷重区分
中荷重

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報

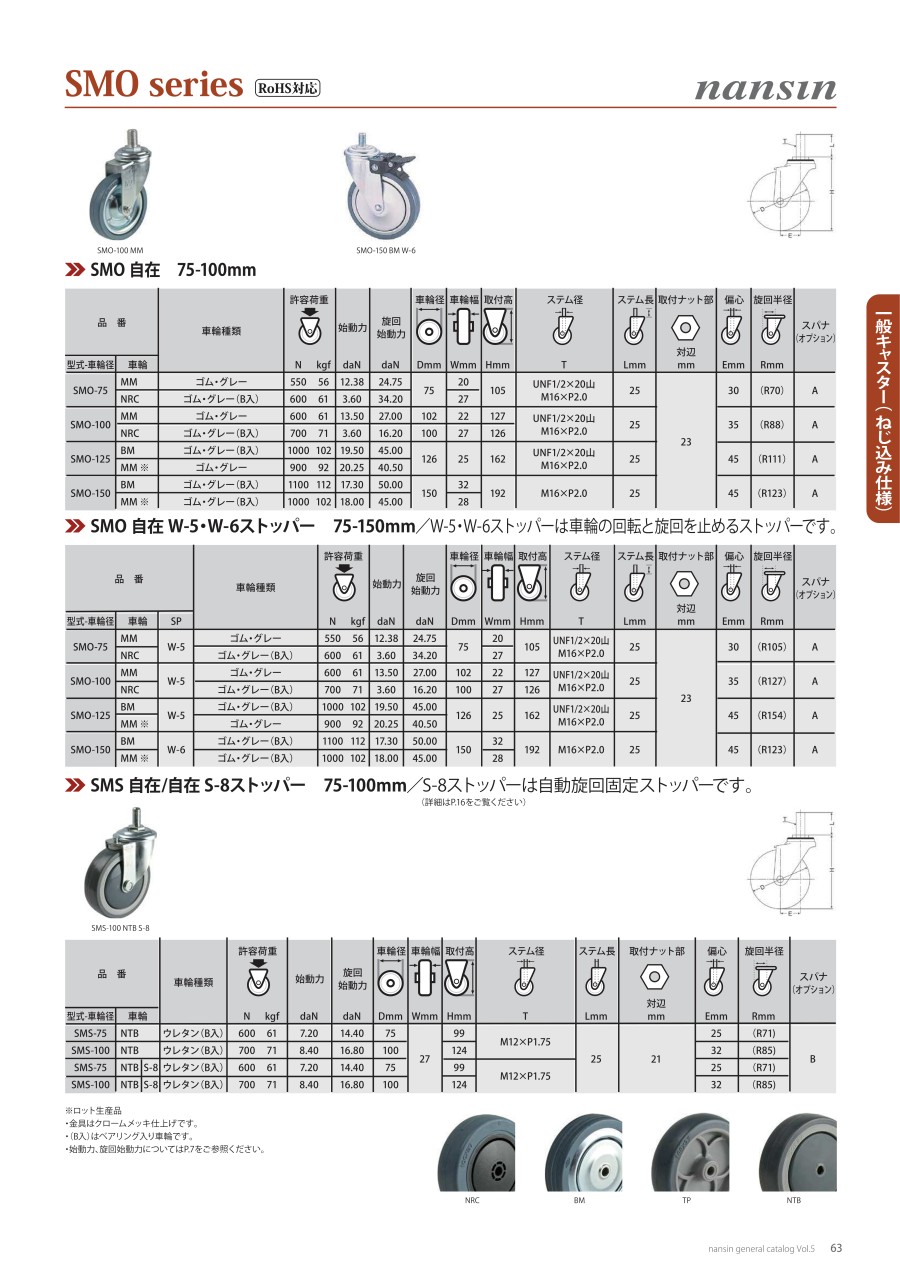

カタログ

商品情報

外形図

製品仕様

SMO-150 BM W-6

型番			車輪種類	許容荷重		始動力	旋回始動力	車輪径	車輪幅	取付高	ステム径	ステム長	取付ナット部対辺	偏心	旋回半径
型式-車輪径	車輪	SP	車輪種類	N	kgf	daN	daN	Dmm	Wmm	Hmm	T	Lmm	mm	Emm	Rmm
SMO-75	MM	W-5	ゴム・グレー	550	56	12.38	24.75	75	20	105	UNF1/2×20山	25	23	30	（R105）
SMO-75	MM	W-5	ゴム・グレー	550	56	12.38	24.75	75	20	105	M16×P2.0	25		30	（R105）
SMO-100	MM	W-5	ゴム・グレー	600	61	13.50	27.00	102	20	137	UNF1/2×20山	25		35	（R127）
SMO-100	MM	W-5	ゴム・グレー	600	61	13.50	27.00	102	20	137	M16×P2.0	25		35	（R127）

（B入）はベアリング入り車輪。

型番リスト

表示件数

型番

SMO-75MMW-5-M16

SMO-75MMW-5-UNF1/2

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

ねじ径

取付穴種類

用途

許容荷重

(daN)

車輪幅 B

(mm)

旋回半径

(mm)

車輪ベアリング

ストッパ種類

RoHS?

最小発注数量

100.1～130	105	35.01～80.00	70.1～95	75	[M16] M16XP2.0	長穴	商業施設・ディスプレイ・什器 / スチール・木工家具 / OA機器・情報通信機器 / 工場設備	55	20	103	無	W-5	10	1個
100.1～130	105	35.01～80.00	70.1～95	75	[UNF1/2] UNF1/2×20山	長穴	商業施設・ディスプレイ・什器 / スチール・木工家具 / OA機器・情報通信機器 / 工場設備	55	20	103	無	W-5	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,329円 ( 3,662円 )	在庫品1日目当日出荷可能
2,780円 ( 3,058円 )	6日目

詳細情報

基本情報

基本情報

ねじ込みタイプのストッパー付き自在キャスター。
【特長】
・幅広いラインナップから用途に応じたキャスターをお選びいただけます。
・あらゆる分野で調和するシンプルなデザインです。
・エラストマー車輪は落ち着きのあるグレーの色周で、床面にスリップ痕がついても目立ちません。
・反発弾性に優れ、ソフトにスムーズに走行します。
・金具はクロームメッキ仕上げです。
【用途】
・什器、家具、ワゴン、医療機器、搬送機器、各種装置・機材等。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ナンシン
一般用キャスター TELシリーズ自在ストッパー付
プレートタイプのストッパー付き自在キャスタ。幅広いラインナップから用途に応じた車輪を選定可能。メーカー問わず互換性の高い業界標準規格。
ナンシン
一般用キャスター TELシリーズ自在
あらゆる分野で調和するシンプルなデザイン。幅広いラインナップから用途に応じた車輪を選定可能。手押し台車、什器や家具、各種ワゴン等に最適。
ナンシン
低床重荷重用キャスター THHシリーズ自在
低床と高荷重の両立が可能で、車輪径が小径でありながら高い耐荷重性能を実現。歪みの少ない強化車輪のため、長期間荷重を負荷した状態でも車輪が変形し辛い。

ナンシン社製キャスターの2DCAD作成依頼受付中。受付後10日以内に作成します。ご希望の方は以下必要事項ご記入の上、
ナンシン担当宛（03-3647-4081）にFAXください。「6桁のお客様コード、会社名、お名前、お電話番号、FAX番号、CAD作成希望型式」
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

一般用キャスターSMOシリーズ自在ストッパー付のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのように選定すればよいですか？

荷重、ネジ寸法など取付部材を元に選定をお願い致します。

Q製品取付時の許容荷重を教えてください。

キャスターを4ヶ使用の場合でも、荷重は3点で受ける場合が御座いますので、下記のような計算式で0.8掛けにして考えるのが一般的です。
総荷重の限度＝１ヶ当たりの許容荷重×4×0.8
