ナンシン

一般用キャスターSHシリーズ自在

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 1,113円～2,048円

税込単価: 1,224円～2,253円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

ねじ込み仕様の一般用キャスター。【特長】・あらゆる分野で調和するシンプルなデザ...

キャスタタイプ
ねじ込み式
金具材質
スチール
ねじ径
UNF1/2×20山
ストッパ
なし
荷重区分
中荷重
車輪ベアリング
無

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

SH series

SH-50 VH

寸法図

品番		車輪種類	許容荷重		始動力	旋回始動力	車輪径	車輪幅	取付高	ステム径	ステム長	偏心	旋回半径	スパナ（オプション）
型式-車輪径	車輪	車輪種類	N	kgf	daN	daN	Dmm	Wmm	Hmm	T	Lmm	Emm	Rmm	スパナ（オプション）
SH-50	VH	ゴム	550	56	3.74	10.70	50	25	74	UNF1/2×20山	25	25	(R54)	B
SH-50	NH	ナイロン・黒	650	66	4.23	9.62	50	25	74	UNF1/2×20山	25	25	(R54)	B
SH-65	VH	ゴム	700	71	4.20	13.66	65	28	94	UNF1/2×20山	25	28	(R64)	A
SH-65	NH	ナイロン・白	900	92	5.85	13.32	63	29	93	UNF1/2×20山	25	28	(R64)	A
SH-75	VH	ゴム	800	82	4.60	9.20	75	30	109	UNF1/2×20山	25	28	(R68)	A
SH-100	VH	ゴム	1200	122	6.90	48.60	100	32	133	UNF1/2×20山	25	40	(R93)	A
SH-100	NH	ナイロン・白	1200	122	7.80	18.00	100	32	133	UNF1/2×20山	25	40	(R93)	A

金具はユニクロームメッキ仕上げ。
VH100mmのホイールはアルミ製。

VH-65

VH-100

NH-50

NH-100

HG-50

型番リスト

表示件数

型番

SH-50NH-UNF1/2

SH-75VH-UNF1/2

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

車輪特性

取付穴種類

用途

許容荷重

(daN)

車輪幅 B

(mm)

旋回半径

(mm)

RoHS?

最小発注数量

70.1～100	74	35.01～80.00	～50	50	[ナイロン] ナイロン・黒	耐油性	-	商業施設・ディスプレイ・什器 / スチール・木工家具 / OA機器・情報通信機器 / 工場設備	65	25	52	10	1個
100.1～130	109	35.01～80.00	70.1～95	75	[合成ゴム] ゴム	なし	-	商業施設・ディスプレイ・什器 / スチール・木工家具 / OA機器・情報通信機器 / 工場設備	80	30	68	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,113円 ( 1,224円 )	在庫品1日目当日出荷可能
2,048円 ( 2,253円 )	6日目

詳細情報

基本情報

基本情報

ねじ込み仕様の一般用キャスター。
【特長】
・あらゆる分野で調和するシンプルなデザインです。
・幅広いラインナップから用途に応じたキャスターをお選いただけます。
・エラストマー車輪は落ち着きのあるグレーの色周で、床面にスリップ痕がついても目立ちません。
・反発弾性に優れ、ソフトにスムーズに走行します。
【用途】
・什器、家具、ワゴン、医療機器、搬送機器、各種装置・機材等。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

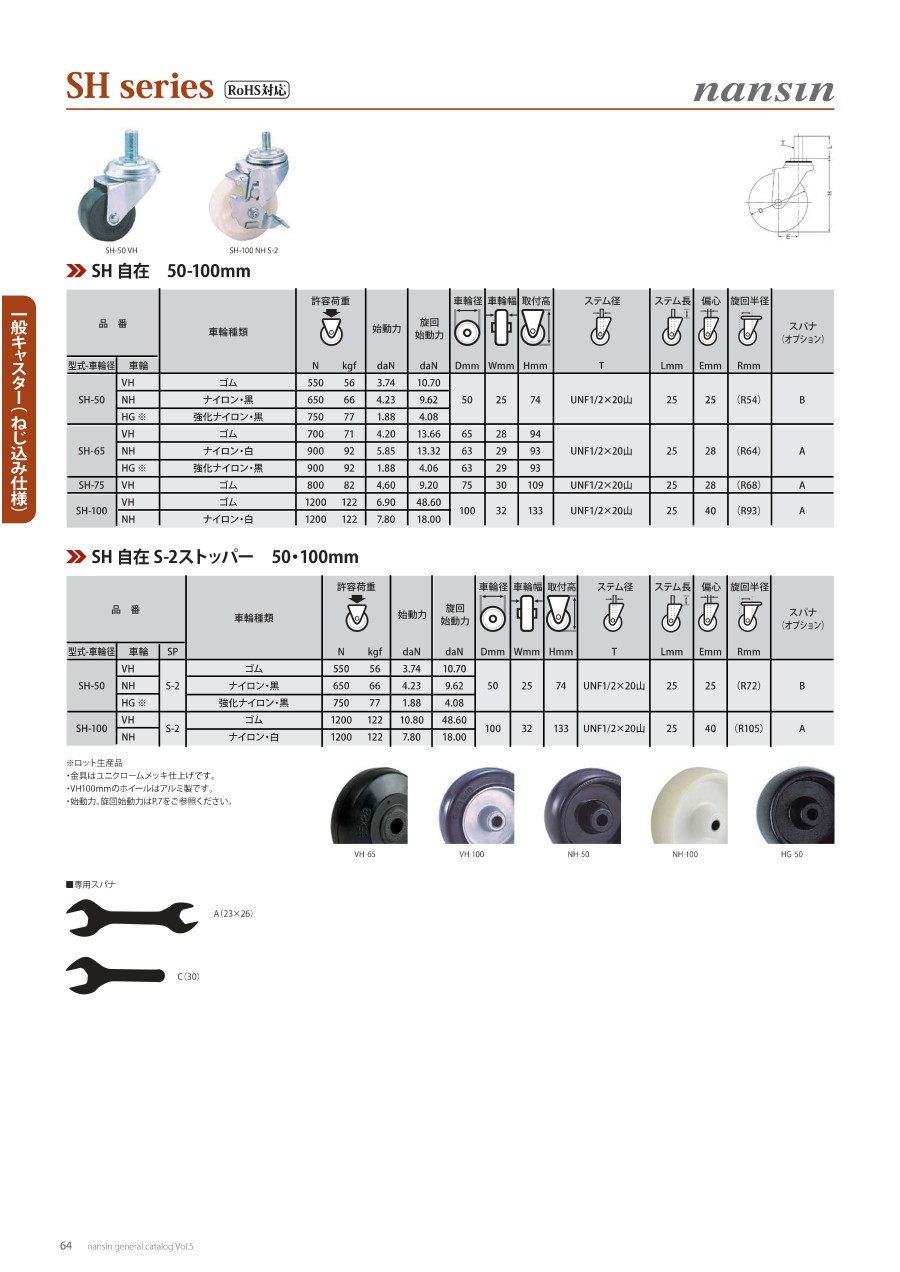

カタログ

カタログ (見開き版)

商品担当おすすめ

ナンシン
一般用キャスター TELシリーズ自在ストッパー付
プレートタイプのストッパー付き自在キャスタ。幅広いラインナップから用途に応じた車輪を選定可能。メーカー問わず互換性の高い業界標準規格。
ナンシン
一般用キャスター TELシリーズ自在
あらゆる分野で調和するシンプルなデザイン。幅広いラインナップから用途に応じた車輪を選定可能。手押し台車、什器や家具、各種ワゴン等に最適。
ナンシン
低床重荷重用キャスター THHシリーズ自在
低床と高荷重の両立が可能で、車輪径が小径でありながら高い耐荷重性能を実現。歪みの少ない強化車輪のため、長期間荷重を負荷した状態でも車輪が変形し辛い。

ナンシン社製キャスターの2DCAD作成依頼受付中。受付後10日以内に作成します。ご希望の方は以下必要事項ご記入の上、
ナンシン担当宛（03-3647-4081）にFAXください。「6桁のお客様コード、会社名、お名前、お電話番号、FAX番号、CAD作成希望型式」
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

一般用キャスターSHシリーズ自在のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q製品取付時の許容荷重を教えてください。

キャスターを4ヶ使用の場合でも、荷重は3点で受ける場合が御座いますので、下記のような計算式で0.8掛けにして考えるのが一般的です。
総荷重の限度＝１ヶ当たりの許容荷重×4×0.8

Q許容荷重を超えてしまった場合壊れてしまいますか？

許容荷重に関しましては安全係数を考慮し記載しておりますが、路面状況、使用速度、偏荷重を考慮し許容荷重内でのご使用をお願い致します。
