ナンシン

一般用キャスターGRシリーズ自在ストッパー付

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 680円～902円

税込単価: 748円～992円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

ゴム・パイプ取り付けキャスター。【特長】・あらゆる分野で調和するシンプルなデザ...

キャスタタイプ
差し込み式
金具材質
スチール
取付高さ【範囲選択】 (mm)
50.1～70
許容荷重【範囲選択】 (daN)
～35.00
車輪径【範囲選択】 (mm)
～50
車輪材質
ゴム
ストッパ
回転ストッパ付
車輪特性
なし
用途
商業施設・ディスプレイ・什器 / スチール・木工家具 / 工場設備
荷重区分
軽荷重
車輪ベアリング
無
ストッパ種類
S-1

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

GR-50RMS-1

RM拡大図

型番			車輪種類	許容荷重		始動力	旋回始動力	車輪径	車輪幅	取付高	ステム径	ステム長	取付ナット部対辺	偏心	旋回半径
型式-車輪径	車輪	SP	車輪種類	N	kgf	daN	daN	Dmm	Wmm	Hmm	T	Lmm	mm	Emm	Rmm
GR-40	RM	S-1	ゴム	300	31	7.20	14.40	40	18	59	16 18 22	40	17	20	（R60）
GR-50	RM	S-1	ゴム	350	36	8.40	16.80	50	20	67	16 18 22	40	17	22	（R61）

軸径はゴム外径。

型番リスト

表示件数

型番

取付け高さ H

(mm)

車輪径 D

(φ)

許容荷重

(daN)

車輪幅 B

(mm)

シャフト径 T

(φ)

旋回半径

(mm)

RoHS?

最小発注数量

59	40	30	18	18	60	10	1個
67	50	35	20	16	61	10	1個
67	50	35	20	18	61	10	1個
67	50	35	20	22	61	10	1個

通常単価(税別) (税込単価)	通常出荷日

680円 ( 748円 )	3日目
753円 ( 828円 )	3日目
902円 ( 992円 )	3日目
902円 ( 992円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ゴム・パイプ取り付けキャスター。
【特長】
・あらゆる分野で調和するシンプルなデザインです。
・幅広いラインナップから用途に応じたキャスターをお選びいただけます。
・エラストマー車輪は落ち着きのあるグレーの色周で、床面にスリップ痕がついても目立ちません。
・反発弾性に優れ、ソフトにスムーズに走行します。
・金具はユニクロームメッキ仕上げです。
【用途】
・あらゆる分野で調和するシンプルなデザインで、家具、什器～ワゴン、医療機器、厨房機器等。

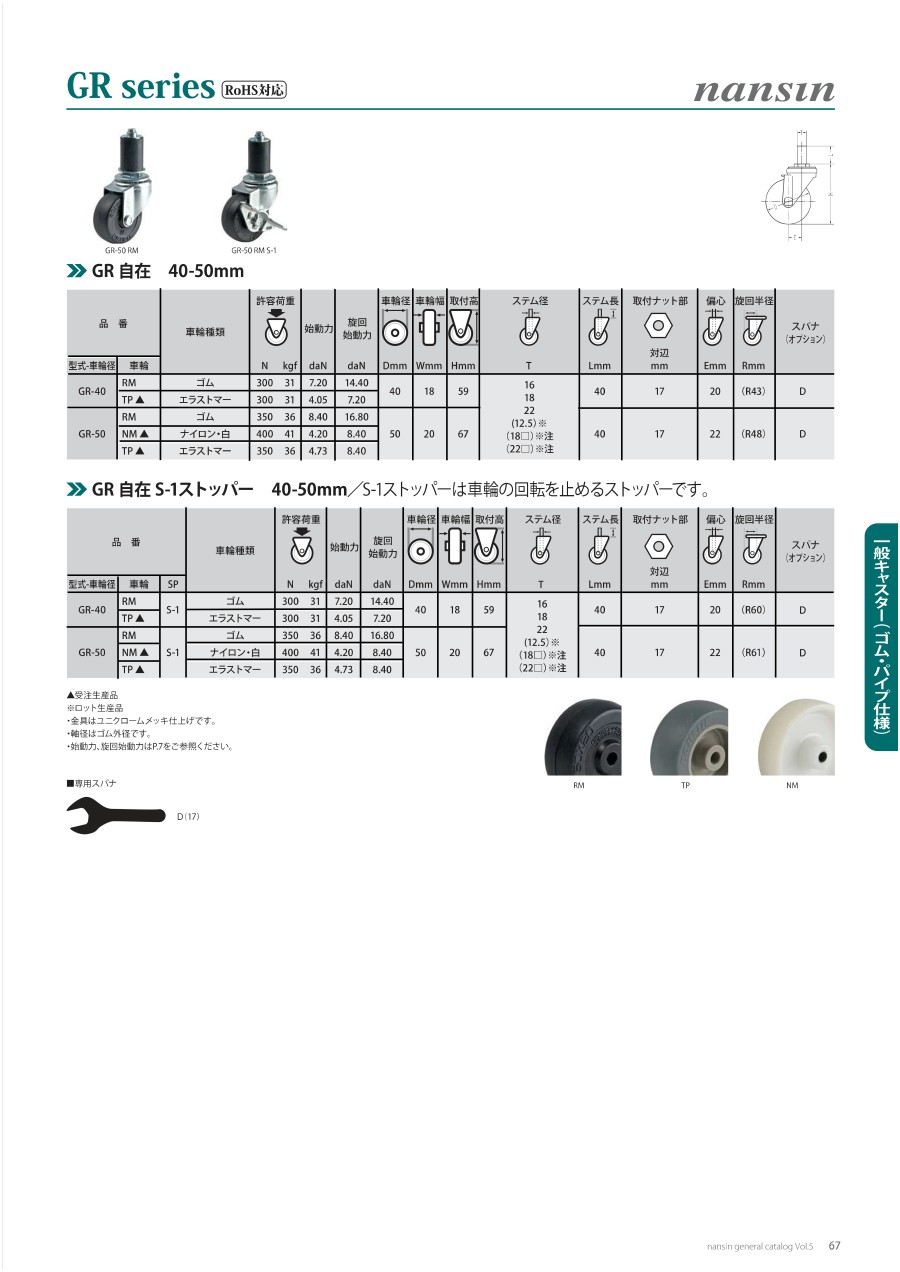

カタログ

カタログ (見開き版)

商品担当おすすめ

ナンシン
一般用キャスター TELシリーズ自在ストッパー付
プレートタイプのストッパー付き自在キャスタ。幅広いラインナップから用途に応じた車輪を選定可能。メーカー問わず互換性の高い業界標準規格。
ナンシン
一般用キャスター TELシリーズ自在
あらゆる分野で調和するシンプルなデザイン。幅広いラインナップから用途に応じた車輪を選定可能。手押し台車、什器や家具、各種ワゴン等に最適。
ナンシン
低床重荷重用キャスター THHシリーズ自在
低床と高荷重の両立が可能で、車輪径が小径でありながら高い耐荷重性能を実現。歪みの少ない強化車輪のため、長期間荷重を負荷した状態でも車輪が変形し辛い。

ナンシン社製キャスターの2DCAD作成依頼受付中。受付後10日以内に作成します。ご希望の方は以下必要事項ご記入の上、
ナンシン担当宛（03-3647-4081）にFAXください。「6桁のお客様コード、会社名、お名前、お電話番号、FAX番号、CAD作成希望型式」
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

一般用キャスターGRシリーズ自在ストッパー付のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのようにしてパイプに取り付ければ良いですか？

付いているナットを締めることにより、取り付け部分のゴム材が膨張し、取り付けることが出来ます。

Q製品取付時の許容荷重を教えてください。

キャスターを4ヶ使用の場合でも、荷重は3点で受ける場合が御座いますので、下記のような計算式で0.8掛けにして考えるのが一般的です。
総荷重の限度＝１ヶ当たりの許容荷重×4×0.8
