ナンシン

一般用キャスターANシリーズ 自在ストッパー付

一般用キャスターANシリーズ 自在ストッパー付
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

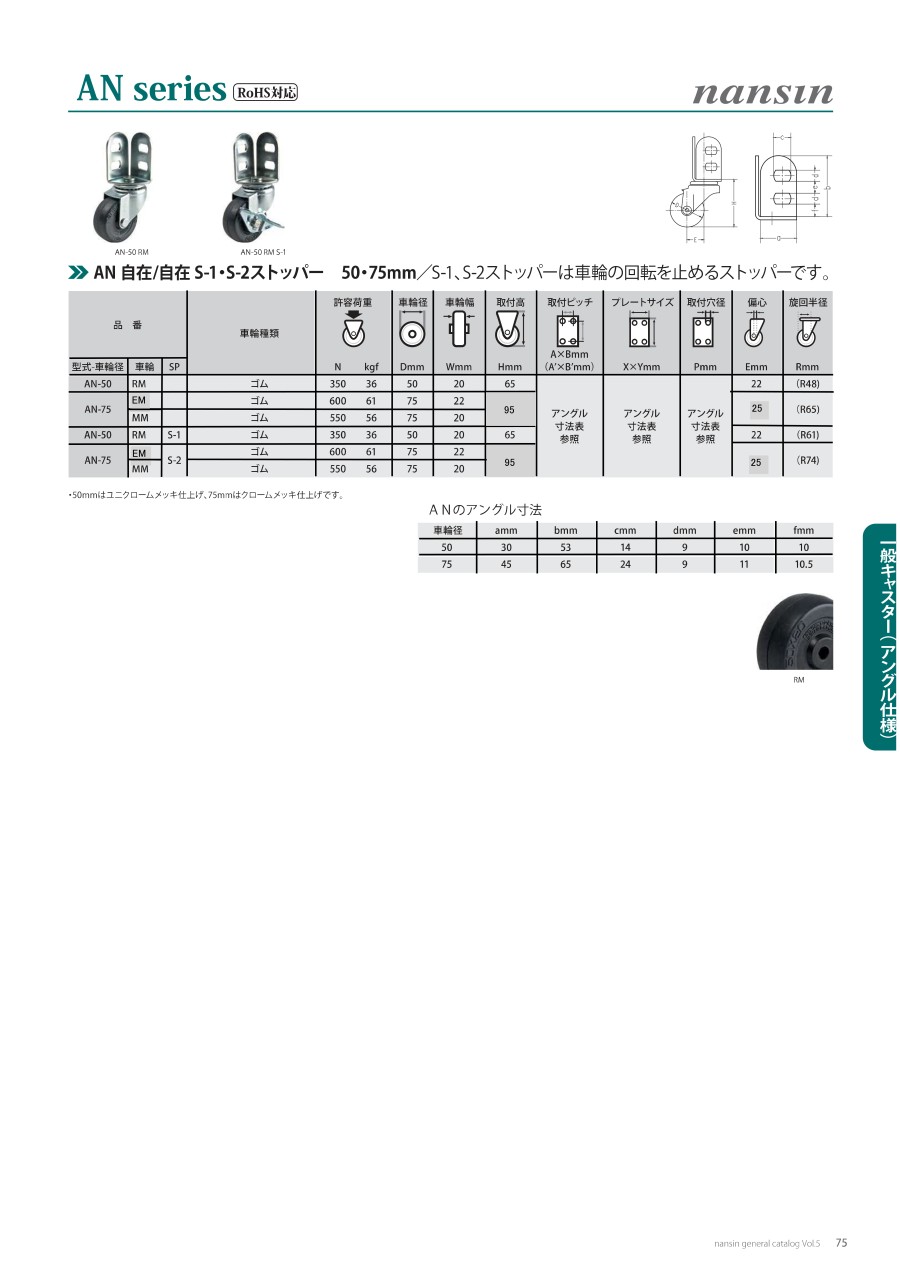

外形図

一般用キャスターANシリーズ 自在ストッパー付:関連画像

側面

一般用キャスターANシリーズ 自在ストッパー付:関連画像

上部

製品仕様

一般用キャスターANシリーズ 自在ストッパー付:関連画像

AN-50RMS-1

一般用キャスターANシリーズ 自在ストッパー付:関連画像

RM

型番車輪種類許容荷重車輪径車輪幅取付高取付ピッチプレートサイズ取付穴径偏心
型式-車輪径車輪SPNkgfDmmWmmHmmA×Bmm （A'×B'mm）X×YmmPmmEmm
AN-50RMS-1ゴム35036502065アングル寸法表参照アングル寸法表参照アングル寸法表参照22
AN-75MMS-2ゴム5505675209525

規格表

ANのアングル寸法

車輪径ammbmmcmmdmmemmfmm
5030531491010
7545652491110.5

型番リスト

表示件数
  • 1
    • 型番
    AN-50RMS-1
    AN-75MMS-2

    取付高さ【範囲選択】

    (mm)

    取付け高さ H

    (mm)

    許容荷重【範囲選択】

    (daN)

    車輪径【範囲選択】

    (mm)

    車輪径 D

    (φ)

    取付穴種類

    許容荷重

    (daN)

    座面 □A

    (mm)

    旋回半径

    (mm)

    ストッパ種類

    		RoHS?最小発注数量
    50.1～70
    65
    ～35.00
    ～50
    50
    -
    35
    30
    56
    S-1
    10
    1個
    70.1～100
    97
    35.01～80.00
    70.1～95
    75
    長穴
    55
    45
    88
    S-2
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    831円
    ( 914円 )
    3日目
    3,002円
    ( 3,302円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    アングルキャスター。
    【特長】
    ・アングル製ラック取り付け用のキャスター。
    ・あらゆる分野で調和するシンプルなデザインです。
    ・幅広いラインナップから用途に応じたキャスターをお選びいただけます。
    ・エラストマー車輪は落ち着きのあるグレーの色周で、床面にスリップ痕がついても目立ちません。
    ・反発弾性に優れ、ソフトにスムーズに走行します。
    ・50mmはユニクロームメッキ仕上げ、75mmはクロームメッキ仕上げです。
    【用途】
    ・ディスプレイ什器、AVラック、OA機器、各種カート、医療機器、計測装置等。
    ・家具、ワゴン搬送機器、各種装置・機材等。

    商品担当おすすめ

    • ナンシン社製キャスターの2DCAD作成依頼受付中。受付後10日以内に作成します。ご希望の方は以下必要事項ご記入の上、
      ナンシン担当宛（03-3647-4081）にFAXください。「6桁のお客様コード、会社名、お名前、お電話番号、FAX番号、CAD作成希望型式」

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    一般用キャスターANシリーズ 自在ストッパー付のレビュー
    5平均満足度：5.01件のレビュー
    試作品の脚に利用
    5
    満足度：5.02020/03/11
    試作品の脚に、このストッパー付き自在キャスター（AN-50RMS-1）と自在キャスター（AN-50RM）を使っています。...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q製品取付時の許容荷重を教えてください。
    A
    キャスターを4ヶ使用の場合でも、荷重は3点で受ける場合が御座いますので、下記のような計算式で0.8掛けにして考えるのが一般的です。
    総荷重の限度＝１ヶ当たりの許容荷重×4×0.8
    Q許容荷重を超えてしまった場合壊れてしまいますか？
    A
    許容荷重に関しましては安全係数を考慮し記載しておりますが、路面状況、使用速度、偏荷重を考慮し許容荷重内でのご使用をお願い致します。
