一般用キャスターANシリーズ 自在
未確定：候補が2型番あります。
商品情報

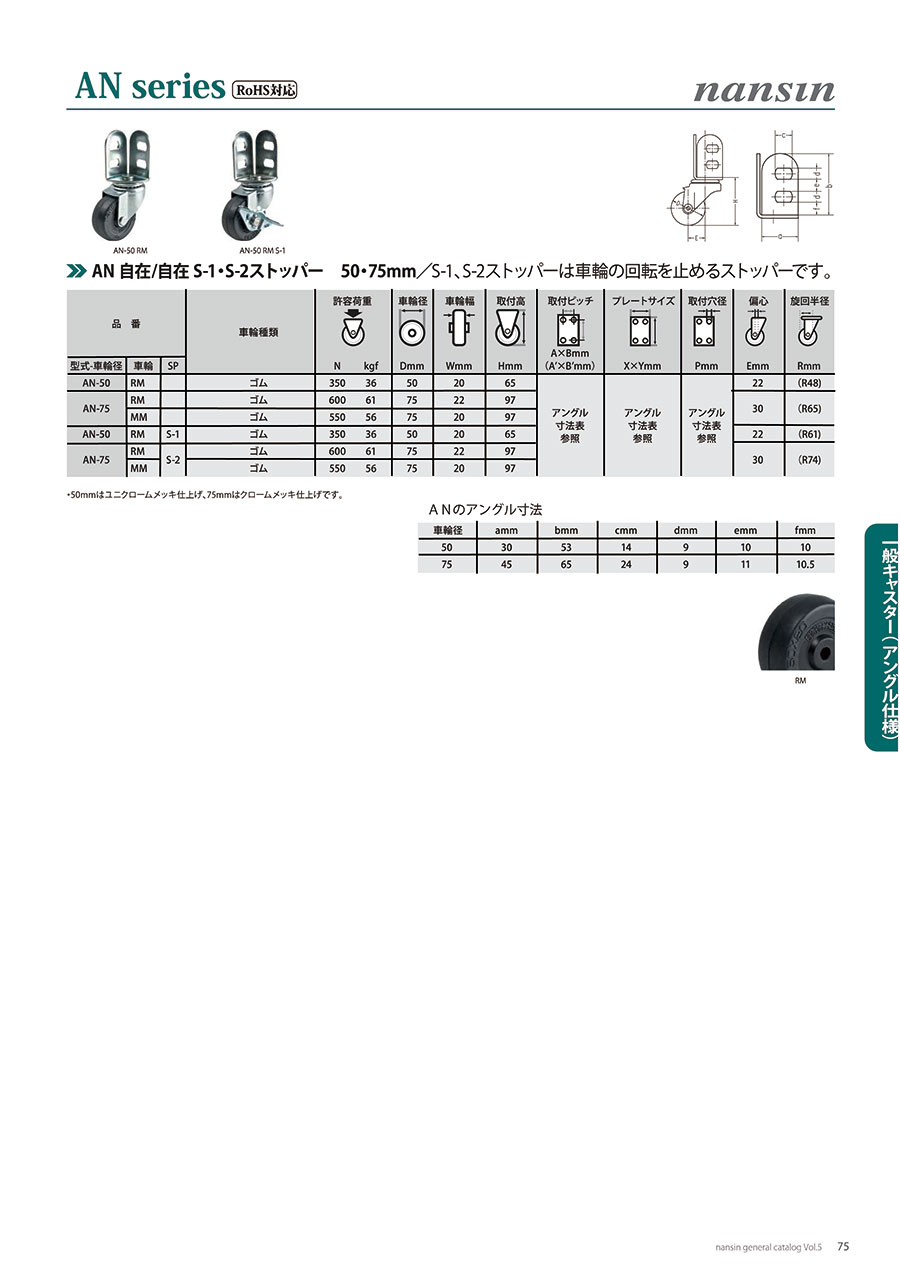

AN series
AN-50RM
側面寸法図
上部寸法図
| 品番 | 車輪種類 | 許容荷重 | 車輪径 | 車輪幅 | 取付高 | 取付ピッチ | プレートサイズ | 取付穴径 | 偏心 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式-車輸径 | 車輸 | SP | N | kgf | Dmm | Wmm | Hmm | A×Bmm (A'×B'mm) | X×Ymm | Pmm | Emm | |
| AN-50 | RM | ゴム | 350 | 36 | 50 | 20 | 65 | アングル 寸法表 参照 | アングル 寸法表 参照 | アングル 寸法表 参照 | 22 | |
| AN-75 | EM | ゴム | 600 | 61 | 75 | 22 | 95 | 25 | ||||
| MM | ゴム | 550 | 56 | 75 | 20 | |||||||
50mmはユニクロームメッキ仕上げ、75mmはクロームメッキ仕上げ。
ANのアングル寸法
| 車輸径 | amm | bmm | cmm | dmm | emm | fmm |
|---|---|---|---|---|---|---|
| 50 | 30 | 53 | 14 | 9 | 10 | 10 |
| 70 | 45 | 65 | 24 | 9 | 11 | 10.5 |
RM
商品担当おすすめ
ナンシン
低床重荷重用キャスター THHシリーズ 自在
低床と高荷重の両立が可能で、車輪径が小径でありながら高い耐荷重性能を実現。歪みの少ない強化車輪のため、長期間荷重を負荷した状態でも車輪が変形し辛い。
- ナンシン社製キャスターの2DCAD作成依頼受付中。受付後10日以内に作成します。ご希望の方は以下必要事項ご記入の上、
ナンシン担当宛（03-3647-4081）にFAXください。「6桁のお客様コード、会社名、お名前、お電話番号、FAX番号、CAD作成希望型式」
一般用キャスターANシリーズ 自在のレビュー
試作品の脚に使いました
5
5.02020/03/11
試作品の脚に、この自在キャスター（AN-50RM）とストッパー付き自在キャスター（AN-50RMS-1）を使っています。...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q製品取付時の許容荷重を教えてください。
A
キャスターを4ヶ使用の場合でも、荷重は3点で受ける場合が御座いますので、下記のような計算式で0.8掛けにして考えるのが一般的です。
総荷重の限度＝１ヶ当たりの許容荷重×4×0.8
総荷重の限度＝１ヶ当たりの許容荷重×4×0.8
Q許容荷重を超えてしまった場合壊れてしまいますか？
A
許容荷重に関しましては安全係数を考慮し記載しておりますが、路面状況、使用速度、偏荷重を考慮し許容荷重内でのご使用をお願い致します。
