ナンシン

デザインキャスター UTWシリーズ自在

Name: デザインキャスター UTWシリーズ 自在
Brand: ナンシン
SKU: 221000022841
Rating: 3.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

3.5

平均満足度3.5

この商品のレビューをみる（2件）

通常単価(税別): 232円～2,457円

税込単価: 255円～2,703円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナンシン

デザインキャスター DNシリーズ自在

通常価格(税別)： 221円 (税込価格：243円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナンシン

デザインキャスターDNシリーズ自在ストッパー付

通常価格(税別)： 471円 (税込価格：518円)

通常出荷日：在庫品1日目

双輪タイプのデザインキャスター。【特長】・あらゆる分野で調和するシンプルなデザ...

詳細情報を確認する

金具材質
樹脂
ストッパ
なし
用途
商業施設・ディスプレイ・什器 / スチール・木工家具 / OA機器・情報通信機器 / 工場設備
車輪ベアリング
無

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

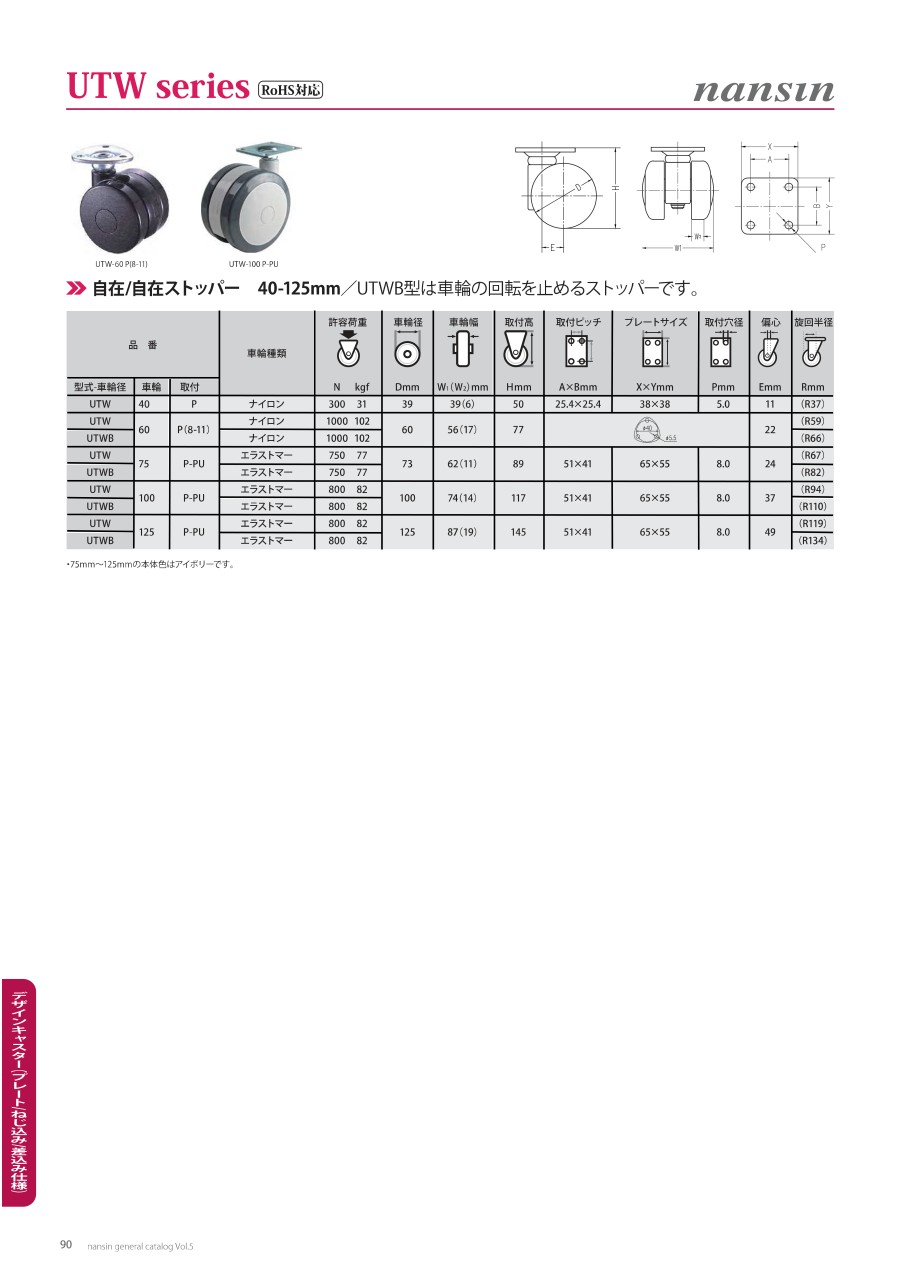

UTW-40/50/60/75/125-B

UTW-40/60/75/125-P

製品仕様

UTW-40/50/60/75/125-B

型番			車輪種類	許容荷重		車輪径	車輪幅	取付高	ステム径	ステム長	取付ナット部	偏心	旋回半径
型式-車輪径	車輪	取付		N	kgf	Dmm	W₁（W₂）mm	Hmm	T	Lmm	対辺 mm	Emm	Rmm
UTW	40	B		ナイロン	300	31	39	39（6）	45	UNC3/8×16山	15	14	11	（R37）
			UNC5/16×18山							13
			M8×P1.25							13
UTW	50	B	ナイロン	500	51	50	45（8）	56	UNC3/8×16山	15	14	17	（R48）
UTW	60	B	ナイロン	750	77	60	56（17）	70	M12×P1.75	25	19	22	（R59）
UTW	75	B-PU	エラストマー	750	77	73	62（11）	83	M12×P1.75	15	19	24	（R67）
UTW	100	B-PU	エラストマー	800	82	100	74（14）	110	M12×P1.75	15	19	37	（R94）
UTW	125	B-PU	エラストマー	800	82	125	87（19）	138	M12×P1.75	15	19	49	（R119）

UTW-40/60/75/125-P

型番			車輪種類	許容荷重		車輪径	車輪幅	取付高	取付ピッチ	プレートサイズ	取付穴径	偏心	旋回半径
型式-車輪径	車輪	取付	車輪種類	N	kgf	Dmm	W₁（W₂）mm	Hmm	A×Bmm	X×Ymm	Pmm	Emm	Rmm
UTW	40	P	ナイロン	300	31	39	39（6）	50	25.4×25.4	38×38	5	11	（R37）
UTW	60	P（8-11）	ナイロン	1000	102	60	56（17）	77	-			22	（R59）
UTW	75	P-PU	エラストマー	750	77	73	62（11）	89	51×41	65×55	8	24	（R67）
UTW	100	P-PU	エラストマー	800	82	100	74（14）	117	51×41	65×55	8	37	（R94）
UTW	125	P-PU	エラストマー	800	82	125	87（19）	145	51×41	65×55	8	49	（R119）

型番リスト

表示件数

型番

キャスタタイプ

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

ねじ径

車輪特性

取付穴ピッチ長手方向【範囲選択】

(mm)

取付穴ピッチ長手方向 L1 ※（ )内は最大ピッチ

(mm)

取付穴ピッチ短手方向【範囲選択】

(mm)

取付穴ピッチ短手方向 W1 ※（ )内は最大ピッチ

(mm)

取付穴種類

取付穴ピッチ円直径 P.C.D

(mm)

許容荷重

(daN)

荷重区分

車輪幅 B

(mm)

プレート長さ L

(mm)

プレート幅 W

(mm)

旋回半径

(mm)

RoHS?

最小発注数量

ねじ込み式 / 樹脂 / 双輪	～50	45	～35.00	～50	39	[ナイロン] ナイロン・黒	[M8] M8×1.25	なし	-	-	-	-	-	-	30	軽荷重	39	-	-	43	10	1個
ねじ込み式 / 樹脂 / 双輪	～50	45	～35.00	～50	39	[ナイロン] ナイロン・黒	[UNC5/16] UNC5/16X18山	なし	-	-	-	-	-	-	30	軽荷重	39	-	-	43	10	1個
プレート式固定 / 樹脂 / 双輪	～50	50	～35.00	～50	39	[ナイロン] ナイロン・黒	-	なし	～54.9	25.4	～39.9	25.4	丸穴	5.0	30	軽荷重	39	38	38	43	10	1個
ねじ込み式 / 樹脂 / 双輪	50.1～70	56	35.01～80.00	～50	50	[ナイロン] ナイロン・黒	[UNF3/8] UNF3/8X16山	なし	-	-	-	-	-	-	50	軽荷重	45	-	-	48	10	1個
プレート式固定 / 樹脂 / 双輪	70.1～100	89	35.01～80.00	70.1～95	73	[ウレタン] ウレタン	-	耐油性	～54.9	51	40～49.9	41	丸穴	8.0	75	中荷重	62	65	55	67	10	1個
ねじ込み式 / 樹脂 / 双輪	100.1～130	110	35.01～80.00	95.1～125	100	[ウレタン] ウレタン	[M12] M12×P1.75	耐油性	-	-	-	-	-	-	80	中荷重	74	-	-	93	10	1個
プレート式固定 / 樹脂 / 双輪	100.1～130	117	35.01～80.00	95.1～125	100	[ウレタン] ウレタン	-	耐油性	～54.9	51	40～49.9	41	丸穴	8.0	80	中荷重	74	65	55	93	10	1個

通常単価(税別) (税込単価)	通常出荷日

352円 ( 387円 )	在庫品1日目当日出荷可能
253円 ( 278円 )	3日目
232円 ( 255円 )	3日目
436円 ( 480円 )	3日目
1,597円 ( 1,757円 )	3日目
2,457円 ( 2,703円 )	3日目
2,304円 ( 2,534円 )	3日目

詳細情報

基本情報

基本情報

双輪タイプのデザインキャスター。
【特長】
・あらゆる分野で調和するシンプルなデザイン。
・車輪径によって車輪の種類、デザインが変わりますのでご注意下さい。
・小径から大径まで幅広いラインナップ。使用目的に合わせて選択が可能です。
【用途】
・ディスプレイ什器、AVラック、OA機器、各種カート。
・医療機器、計測装置、オフィス家具、各種装置・機材等。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ナンシン
デザインキャスター DNシリーズ自在
双輪タイプのデザインキャスター。プレートタイプ、ねじ込みタイプをラインナップし、家具、ディスプレイ什器等での使用に最適
ナンシン
デザインキャスターDNシリーズ自在ストッパー付
自在ストッパー付キャスターです｡車輪の回転を止めるストッパー機能付きです｡

ナンシン社製キャスターの2DCAD作成依頼受付中。受付後10日以内に作成します。ご希望の方は以下必要事項ご記入の上、
ナンシン担当宛（03-3647-4081）にFAXください。「6桁のお客様コード、会社名、お名前、お電話番号、FAX番号、CAD作成希望型式」
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
