ナンシン

デザインキャスター DNシリーズ自在

Name: デザインキャスター DNシリーズ 自在
Brand: ナンシン
SKU: 221000022650
Rating: 4 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): 221円～923円

税込単価: 243円～1,015円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナンシン

デザインキャスター UTWシリーズ自在

3.5

通常価格(税別)： 232円 (税込価格：255円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナンシン

一般用キャスター SRシリーズ自在

4.8

通常価格(税別)： 247円 (税込価格：272円)

通常出荷日：在庫品1日目

双輪タイプのデザインキャスター。【特長】・プレートタイプ、ねじ込みタイプをライ...

詳細情報を確認する

種類
キャスタ
キャスタタイプ
樹脂 / 双輪
車輪材質
ナイロン・黒
ストッパ
なし
車輪特性
なし
材質
スチール
用途
商業施設・ディスプレイ・什器 / スチール・木工家具 / OA機器・情報通信機器 / 工場設備
荷重区分
軽荷重
車輪ベアリング
無

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

自在 30-50mm 取付P

自在 30-50mm 取付B

製品仕様

自在 30-50mm 取付P

DN-40P

型番			車輪種類	許容荷重		車輪径 Dmm	車輪幅 W1（W2）mm	取付高 Hmm	取付ピッチ A×Bmm （A'×B'mm）	プレートサイズ X×Ymm	取付穴径 Pmm	偏心 Emm	旋回半径 Rmm
型式-車輪径	車輪	取付	車輪種類	N	kgf	車輪径 Dmm	車輪幅 W1（W2）mm	取付高 Hmm	取付ピッチ A×Bmm （A'×B'mm）	プレートサイズ X×Ymm	取付穴径 Pmm	偏心 Emm	旋回半径 Rmm
DN	30	P	ナイロン	200	20	30	35（4）	44	18×18	28.5×28.5	5.0	11	（R33）
	40		ナイロン	300	31	40	41（8）	57	25.4×25.4	38×38		14	（R44）
	50		ナイロン	400	41	52	47（8）	66	25.4×25.4	38×38		20	（R55）

30mm、40mmはキャスターの受け皿の小、50mmは大が使用可能。

自在 30-50mm 取付B

DN-40B

型番			車輪種類	許容荷重		車輪径 Dmm	車輪幅 W1（W2）mm	取付高 Hmm	ステム径 T	ステム長 Lmm	取付ナット部対辺 mm	偏心 Emm	旋回半径 Rmm
型式-車輪径	車輪	取付	車輪種類	N	kgf	車輪径 Dmm	車輪幅 W1（W2）mm	取付高 Hmm	ステム径 T	ステム長 Lmm	取付ナット部対辺 mm	偏心 Emm	旋回半径 Rmm
DN	30	B	ナイロン	200	20	30	35（4）	39	M6×P1.0	13	10	11	（R33）
	40		ナイロン	300	31	40	41（8）	52	UNC3/8×16山	15	14	14	（R44）
									UNC5/16×18山		13
									M8×P1.25		13
	50		ナイロン	400	41	52	47（8）	66	UNC3/8×16山	15	13	20	（R55）
									M8×P1.25		13
									M10×P1.5		17
									M12×P1.25		19

30mm、40mmはキャスターの受け皿の小、50mmは大が使用可能。

型番リスト

表示件数

型番

金具材質

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

ねじ径

取付穴ピッチ長手方向【範囲選択】

(mm)

取付穴ピッチ長手方向 L1 ※（ )内は最大ピッチ

(mm)

取付穴ピッチ短手方向【範囲選択】

(mm)

取付穴ピッチ短手方向 W1 ※（ )内は最大ピッチ

(mm)

取付穴種類

許容荷重

(daN)

車輪幅 B

(mm)

プレート長さ L

(mm)

プレート幅 W

(mm)

旋回半径

(mm)

RoHS?

最小発注数量

スチール	～50	39	～35.00	～50	30	[M6] M6XP1.0	-	-	-	-	長穴	20	35	-	-	33	10	1個
スチール	50.1～70	52	～35.00	～50	40	[M8] M8×1.25	-	-	-	-	長穴	30	41	-	-	44	10	1個
スチール	50.1～70	52	～35.00	～50	40	[UNC3/8] UNC3/8×16山	-	-	-	-	長穴	30	41	-	-	44	10	1個
スチール	50.1～70	52	～35.00	～50	40	[UNC5/16] UNC5/16X18山	-	-	-	-	長穴	30	41	-	-	44	10	1個
スチール	50.1～70	57	～35.00	～50	40	-	～54.9	25.4	～39.9	25.4	丸穴	30	41	38	38	44	10	1個
スチール	50.1～70	66	35.01～80.00	50.1～70	52	[M8] M8×1.25	-	-	-	-	長穴	40	47	-	-	55	10	1個
スチール	50.1～70	66	35.01～80.00	50.1～70	52	[M10] M10×P1.5	-	-	-	-	長穴	40	47	-	-	55	10	1個
ステンレス	50.1～70	66	35.01～80.00	50.1～70	52	[M12] M12×P1.25	-	-	-	-	長穴	40	47	-	-	55	10	1個
スチール	50.1～70	66	35.01～80.00	50.1～70	52	[UNC3/8] UNC3/8×16山	-	-	-	-	長穴	40	47	-	-	55	10	1個
スチール	50.1～70	66	35.01～80.00	50.1～70	52	-	～54.9	25.4	～39.9	25.4	丸穴	40	47	38	38	55	10	1個

通常単価(税別) (税込単価)	通常出荷日

221円 ( 243円 )	在庫品1日目当日出荷可能
336円 ( 370円 )	在庫品1日目当日出荷可能
529円 ( 582円 )	3日目
508円 ( 559円 )	3日目
287円 ( 316円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
923円 ( 1,015円 )	在庫品1日目当日出荷可能
753円 ( 828円 )	在庫品1日目当日出荷可能
652円 ( 717円 )	3日目
468円 ( 515円 )	3日目

詳細情報

基本情報

基本情報

双輪タイプのデザインキャスター。
【特長】
・プレートタイプ、ねじ込みタイプをラインナップ。
【用途】
・家具、ディスプレイ什器等での使用に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ナンシン

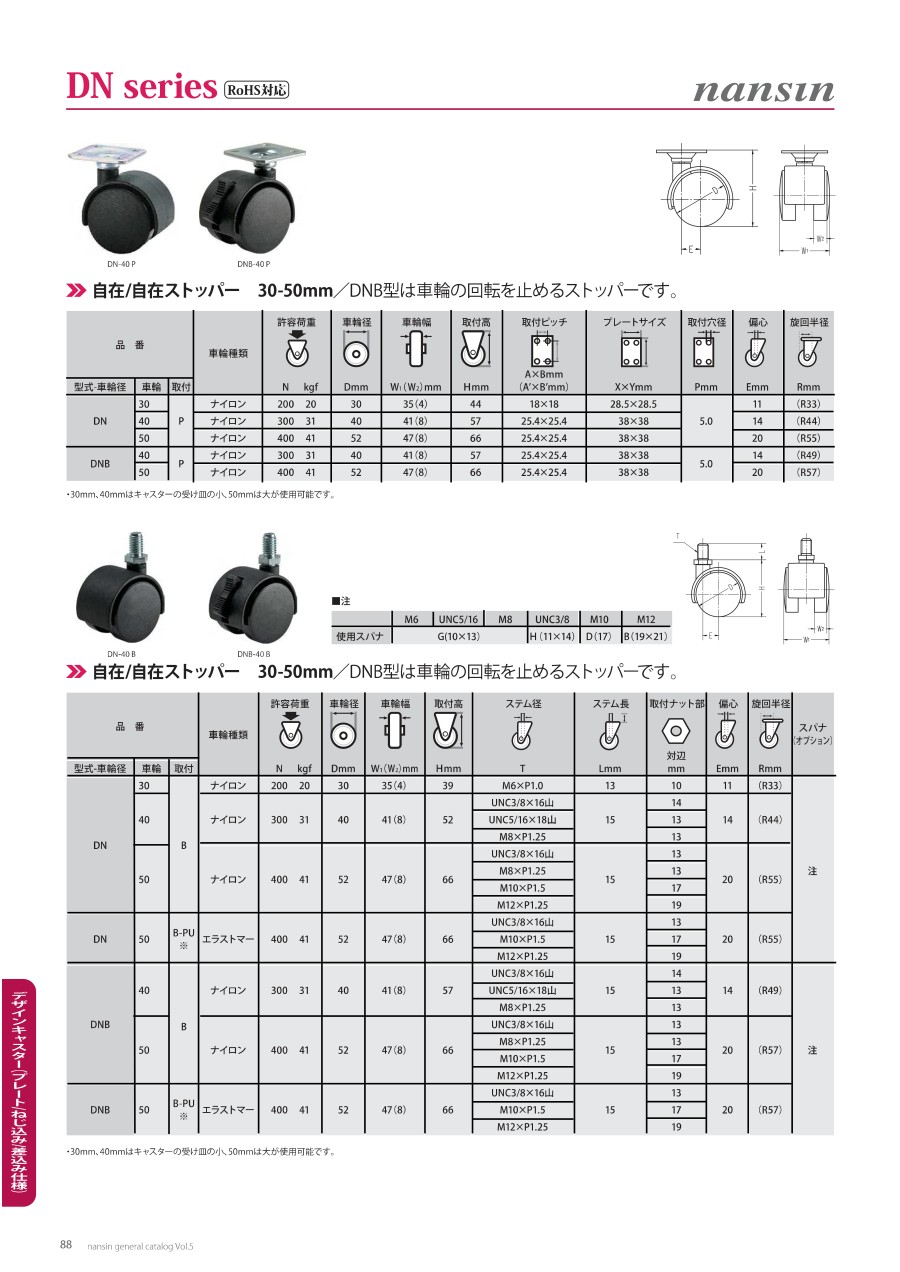

デザインキャスターDNシリーズ自在ストッパー付
DNシリーズのストッパー付仕様となります。ストッパーが必要な場合はこちらからご選定下さい。
ナンシン
デザインキャスター UTWシリーズ自在
40～125mmまでをラインナップしたデザインキャスターです。<br>ストッパ付のUTWBもございます。

ナンシン社製キャスターの2DCAD作成依頼受付中。受付後10日以内に作成します。ご希望の方は以下必要事項ご記入の上、
ナンシン担当宛（03-3647-4081）にFAXください。「6桁のお客様コード、会社名、お名前、お電話番号、FAX番号、CAD作成希望型式」
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

デザインキャスター DNシリーズ自在のレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

軽作業台のキャスターとして（1台に4つ取り付け）

満足度：5.02019/09/26

ほぼ同じスペックの競合製品として、ハイロジック「二輪キャスターボルトタイプ」（00017401）232円や、光「双輪キ...もっと読む

0人が参考にしています。

ITOKIの椅子の交換部品用として

満足度：3.02017/11/27

元々の椅子が古い型のもので、メーカー品が製造中止になっていたので、口径などのサイズを基に注文したのですが、ぴったり入った...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q製品につける際の許容荷重はどのくらいですか？

キャスターを4ヶ使用の場合でも、荷重は3点で受ける場合が御座いますので、下記のような計算式で0.8掛けにして考えるのが一般的です。
総荷重の限度＝１ヶ当たりの許容荷重×4×0.8

Q許容荷重を上回ると壊れてしまいますか？

許容荷重に関しましては安全係数を考慮し記載しておりますが、路面状況、使用速度、偏荷重を考慮し許容荷重内でのご使用をお願い致します。
