三木プーリ

電磁ツースクラッチ

カタログ |

通常単価(税別): 116,256円～526,933円

税込単価: 127,882円～579,626円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三木プーリ

通常出荷日：13 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三木プーリ

通常出荷日：在庫品1日目

歯（ツース）のかみ合いによってトルクを伝達する励磁作動形クラッチです。小型で非...

種類
クラッチ
伝達種類
電磁ツース
最高使用回転数 (rpm)
1500
使用環境
乾式
使用動力
汎用
環境・用途
標準
冷却
自然冷却
使用温度範囲 (℃)
0::40
耐熱クラス
F
軸の構造
貫通
電圧(直流) (V)
24

ご注意

2023年1月出荷分からの特定サイズでアーマチュアとアダプタプレートを固定している六角穴付ボルトの種類が変更となります。
詳細はこちらから御確認の程宜しくお願い致します。

未確定：候補が164型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

歯形・構造

並歯
・ごく一般的歯形で回転方向を問わず使用できます。

フルポジション
・全周に渡ってどこでもかみ合う、一般的な歯形です。

鋸歯
・並歯に比べ歯数が少なく、かつかみ合い導入角を小さくしてあります。従って、並歯よりも大きな相対速度でのかみ合いが可能です。

シングルポジション
・1回転中のただ1箇所でかみ合う、定位置連結用の歯形です。

歯形の呼び	NF	NS	RF	RS	LF	LS
歯形の種類	並歯	並歯	鋸歯	鋸歯	鋸歯	鋸歯
ポジション	フル	シングル	フル	シングル	フル	シングル
回転方向	両方	両方	右	右	左	左

※回転方向（ロータ）の基準は、アダプタープレート面から見た方向です。アーマチュア入力時は、記載通りの回転方向ですが、軸入力の場合は逆になりますのでご注意ください。
（例）軸入力で右回転をご要望の場合は、左回転鋸歯（L）をご使用ください。

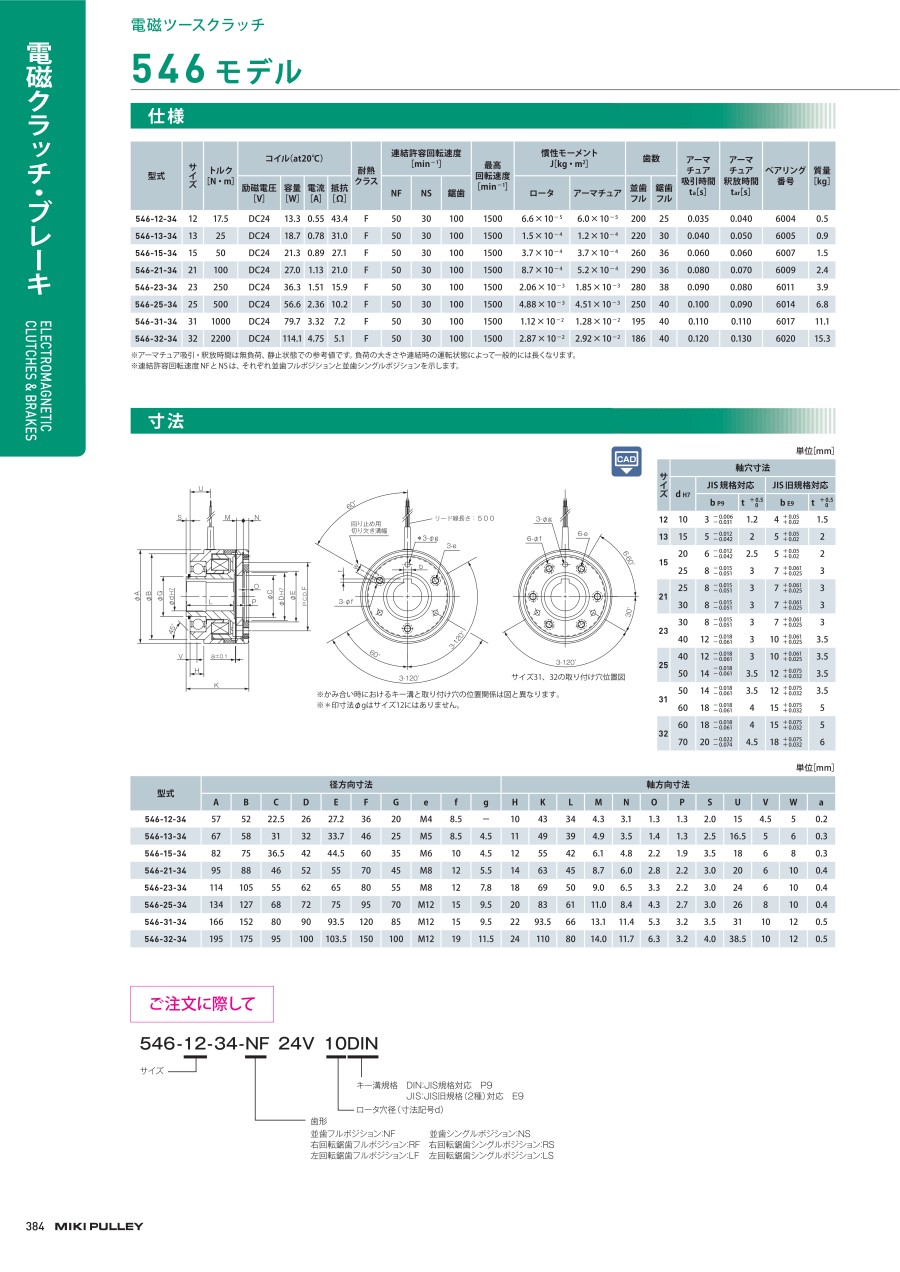

型番	サイズ	トルク［N・m］	コイル（at20℃）				耐熱クラス	連結許容回転速度［min^-1］
型番	サイズ	トルク［N・m］	励磁電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	NF	NS	鋸歯
546-12-34	12	17.5	DC24	13.3	0.55	44.0	F	50	30	100
546-13-34	13	25	DC24	18.7	0.78	31.0	F	50	30	100
546-15-34	15	50	DC24	21.3	0.89	27.1	F	50	30	100
546-21-34	21	100	DC24	27.0	1.13	21.0	F	50	30	100
546-23-34	23	250	DC24	36.3	1.51	15.9	F	50	30	100
546-25-34	25	500	DC24	56.6	2.36	10.2	F	50	30	100
546-31-34	31	1000	DC24	79.7	3.32	7.2	F	50	30	100
546-32-34	32	2200	DC24	114.0	4.75	5.1	F	50	30	100
型番	最高回転速度［min^-1］		慣性モーメント J［kg・m²］		歯数		アーマチュア吸引時間 t_a［s］	アーマチュア釈放時間 t_ar［ s］	ベアリング番号	質量［kg］
型番	最高回転速度［min^-1］		ロータ	アーマチュア	並歯フル	鋸歯フル	アーマチュア吸引時間 t_a［s］	アーマチュア釈放時間 t_ar［ s］	ベアリング番号	質量［kg］
546-12-34	1500		6.6×10^-5	6.0×10^-5	200	25	0.035	0.040	6004	0.5
546-13-34	1500		1.5×10^- 4	1.2×10^- 4	220	30	0.040	0.050	6005	0.9
546-15-34	1500		3.7×10^- 4	3.7×10^- 4	260	36	0.060	0.060	6007	1.5
546-21-34	1500		8.7×10^- 4	5.2×10^- 4	290	36	0.080	0.070	6009	2.4
546-23-34	1500		2.06×10^-3	1.85×10^-3	280	38	0.090	0.080	6011	3.9
546-25-34	1500		4.88×10^-3	4.51×10^-3	250	40	0.100	0.090	6014	6.8
546-31-34	1500		1.12×10^-2	1.28×10^-2	195	40	0.110	0.110	6017	11.1
546-32-34	1500		2.87×10^-2	2.92×10^-2	186	40	0.120	0.130	6020	15.3

※アーマチュア吸引・釈放時間は無負荷、静止状態での参考値です。負荷の大きさや連結時の運転状態によって一般的には長くなります。
※連結許容回転速度NFとNS は、それぞれ並歯フルポジションと並歯シングルポジションを示します。

型番リスト

表示件数

型番

546-12-34-LF 24V 10DIN

546-12-34-LF 24V 10JIS

546-12-34-LS 24V 10DIN

546-12-34-LS 24V 10JIS

546-12-34-NF 24V 10DIN

546-12-34-NS 24V 10DIN

546-12-34-NS 24V 10JIS

546-12-34-RF 24V 10DIN

546-12-34-RF 24V 10JIS

546-12-34-RS 24V 10DIN

546-12-34-RS 24V 10JIS

546-13-34-LF 24V 15DIN
