三ツ星ベルト

標準タイミングプーリ XL型

Name: 標準タイミングプーリ XL型
Brand: 三ツ星ベルト
SKU: 221000021750
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三ツ星ベルト

タイミングプーリ S3Mタイプ

4.6

通常価格(税別)： 1,393円 (税込価格：1,532円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三ツ星ベルト

標準タイミングプーリ L型

通常価格(税別)： 1,713円 (税込価格：1,884円)

通常出荷日：在庫品1日目

軸穴種類・径を簡単指定。三ツ星ベルトのプーリにミスミが図面レスで軸穴加工し、お...

詳細情報を確認する

種類
タイミングプーリ
バックラッシレスタイプ
非該当
歯形(ベルト形)
XL
ベルト幅 (mm)
9.5
ベルト幅 (inch)
0.37
プーリ/アイドラー
プーリ(ベアリング無し)
ベルト形種類
台形歯形サーキュラータイプ

ご注意

ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
ミスミでは特注には対応しておりません。
軸穴加工品はフランジをかしめて納品。下穴品はフランジをかしめず納品します。
フランジの単品販売には対応しておりません。
商品画像は代表画像となります。型番毎に仕様が異なる場合がございます。

未確定：候補が539型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

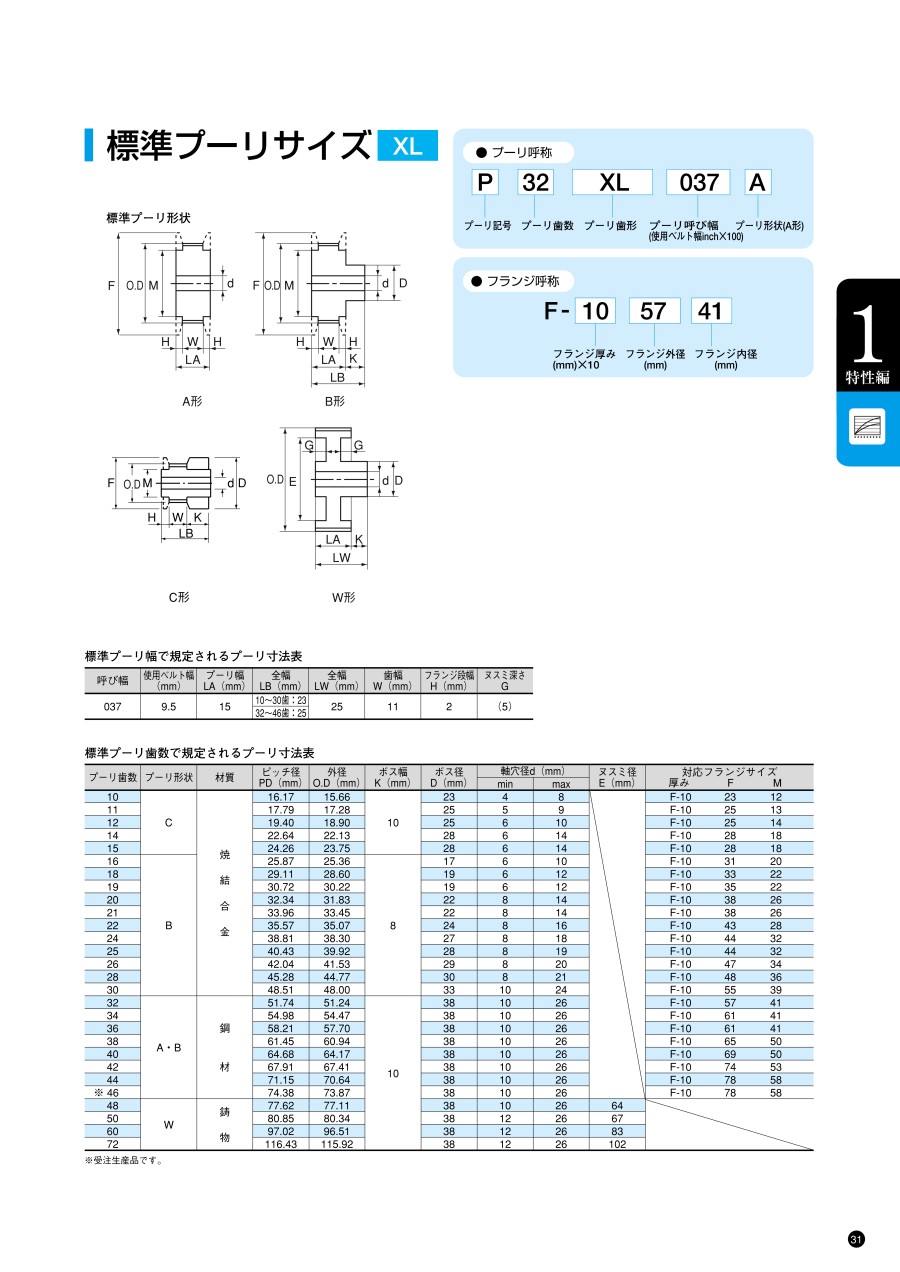

外形図

A形

B形

C形

W形

規格表

標準プーリ幅で規定されるプーリ寸法表

呼び幅	使用ベルト幅（mm）	プーリ幅 L_A（mm）	全幅 L_B（mm）	全幅 L_W（mm）	歯幅 W（mm）	フランジ段幅 H（mm）	ヌスミ深さ G（mm）
037	9.5	15	10～30歯：23	25	11	2	（5）
037	9.5	15	32～46歯：25	25	11	2	（5）

標準プーリ歯数で規定されるプーリ寸法表

プーリ歯数	プーリ形状	材質	ピッチ径PD（mm）	外径OD（mm）	ボス幅K（mm）	ボス径D（mm）	軸穴径d（mm）		ヌスミ径E（mm）	対応フランジサイズ
プーリ歯数	プーリ形状	材質	ピッチ径PD（mm）	外径OD（mm）	ボス幅K（mm）	ボス径D（mm）	min	max	ヌスミ径E（mm）	厚み	F	M
10	C	焼結合金	16.17	15.66	10	23	4	8	-	F-10	23	12
11			17.79	17.28		25	5	9		F-10	25	13
12			19.40	18.90		25	6	10		F-10	25	14
14			22.64	22.13		28	6	14		F-10	28	18
15			24.46	23.75		28	6	14		F-10	28	18
16	B		25.87	25.36	8	17	6	10		F-10	31	20
18			29.11	28.60		19	6	12		F-10	33	22
19			30.72	30.22		19	6	12		F-10	35	22
20			32.34	31.83		22	8	14		F-10	38	26
21			33.96	33.45		22	8	14		F-10	38	26
22			35.57	35.07		24	8	16		F-10	43	28
24			38.81	38.30		27	8	18		F-10	44	32
25			40.43	39.92		28	8	19		F-10	44	32
26			42.04	41.53		29	8	20		F-10	47	34
28			45.28	44.77		30	8	21		F-10	48	36
30			48.51	48.00		33	10	24		F-10	55	39
32	A・B	鋼材	51.74	51.24	10	38	10	26		F-10	57	41
34			54.98	54.47		38	10	26		F-10	61	41
36			58.21	57.70		38	10	26		F-10	61	41
38			61.45	60.94		38	10	26		F-10	65	50
40			64.68	64.17		38	10	26		F-10	69	50
42			67.91	67.41		38	10	26		F-10	74	53
44			71.15	70.64		38	10	26		F-10	78	58
48	W	鋳物	77.62	77.11		38	10	26	（64）	-
50			80.85	80.34		38	12	26	（67）
60			97.02	96.51		38	12	26	（83）
72			116.43	115.92		38	12	26	（102）

軸穴仕様規格表

H丸穴	P丸穴＋タップ	K新JISキー溝穴	TK新JISキー溝穴＋タップ(1箇所) N新JISキー溝穴＋タップ(2箇所) C旧JISキー溝穴＋タップ(2箇所)

[ ! ]タップ穴とセットスクリューはつきません	[ ! ]A形プーリの場合は山を避けるため 120°近辺になります。

V段付穴	F段付穴（ボス側ザグリ）	Y両端段付穴	WB二段段付穴

[ ! ]タップ穴とセットスクリューはつきません

軸穴仕様

歯数・歯形・呼び幅・プーリ形状

‐

表面処理

‐

軸穴仕様

‐

内径

‐

H・T・P・TK・N・K・C

P10XL037C

‐

V・F

P35XL037B

‐

Z15

‐

J15

Y・WB

P32XL037B

‐

Q33

‐

R33

‐

T10

歯数		歯形	呼び幅	プーリ形状	表面処理	プーリ形状
						B
						軸穴仕様（～）1mm単位指定（・）選択
						H（d）丸穴	P（d）・T（d）丸穴+ タップ	K（d）キー溝・N（d）・TK（d）キー溝 + タップ	C（d）キー溝 + タップ	V・F 段付穴
						H（d）丸穴	P（d）・T（d）丸穴+ タップ	K（d）キー溝・N（d）・TK（d）キー溝 + タップ	C（d）キー溝 + タップ	V（d）・ F（d）	Z Z-d≧2	J（0.1mm 単位）
P	10	XL	037	C	NA （生地）	-	-	-	-	-	-	-
	11
	12
	14
	15
	16			B		6～10	6～10	-	-	6～11	8～13	3.0≦ J≦ LB-3.0
	18					6～12	6～12	-	-	6～13	8～15
	19					6～12	6～12	-	-	6～13	8～15
	20					8～14	8～14	10～12	10～12	8～14	10～16
	21					8～14	8～14	10～12	10～12	8～14	10～16
	22					8～16	8～16	10～13	10～12	8～16	10～18
	24					8～18	8～18	10～14	10～15	8～19	10～21
	25					8～19	8～19	10～15	10～16	8～20	10～22
	26					8～20	8～20	10～16	10～16	8～21	10～23
	28					8～21	8～21	10～17	10～18	8～22	10～24
	30					10～24	10～24	10～18	10～19	10～25	12～27
	32			A B	NA （生地） BL （黒染め） NI （無電解ニッケルメッキ）	10～26	10～26	10～23	10～20	10～30	12～32
	34					10～26	10～26	10～23	10～20	10～30	12～32
	36					10～26	10～26	10～23	10～20	10～30	12～32
	38					10～26	10～26	10～23	10～20	10～30	12～32
	40					10～26	10～26	10～23	10～20	10～30	12～32
	42					10～26	10～26	10～23	10～20	10～30	12～32
	44					10～26	10～26	10～23	10～20	10～30	12～32
	48			W	NA （生地） BL （黒染め）	-	-	-	-	-	-	-
	50
	60
	72

歯数	プーリ形状	プーリ形状
		A・C・W
		軸穴仕様（～）1mm単位指定（・）選択
		H（d）丸穴	P（d）・T（d）丸穴+タップ	K（d）キー溝・N（d）・ TK（d）キー溝 +タップ	C（d）キー溝 + タップ	V 段付穴			Y 両段付穴・WB二段段付穴
		H（d）丸穴	P（d）・T（d）丸穴+タップ	K（d）キー溝・N（d）・ TK（d）キー溝 +タップ	C（d）キー溝 + タップ	V（d）	Z Z-d≧2	J（0.1mm 単位）	Y（d）・ WB（d）	Q・R	S・T（0.1mm単位）
10	C	4～8	4～8	-	-	-	-	-	-	-	-
11		5～9	5～9
12		6～10	6～10
14		6～14	6～14
15		6～14	6～14
16	B	-	-	-	-	-	-		-	-
18
19
20
21
22
24
25
26
28
30
32	A B	10～26	10～26	10～26	10～20	10～31	12～33	3.0≦ J≦ LA-3.0	10～31	12～33	S+T ≦ LA-3
34		10～26	10～26	10～26	10～20	10～31	12～33		10～31	12～33
36		10～26	10～26	10～26	10～20	10～31	12～33		10～31	12～33
38		10～26	10～26	10～26	10～20	10～40	12～42		10～40	12～42
40		10～26	10～26	10～26	10～20	10～40	12～42		10～40	12～42
42		10～26	10～26	10～26	10～20	10～43	12～45		10～43	12～45
44		10～26	10～26	10～26	10～20	10～48	12～50		10～48	12～50
48	W	10～26	10～26	10～26	10～20	-	-	-	-	-	-
50		12～26	12～26	12～26	12～20
60		12～26	12～26	12～26	12～20
72		12～26	12～26	12～26	12～20

[ ! ]軸穴仕様Nの場合､軸穴径9・51～54は製作できません。
[ ! ]軸穴仕様Cの場合､軸穴径8・9・11・13・14・17・21～55は製作できません。
[ ! ]軸穴仕様H（丸穴）､K（キー溝）､V・F（段付穴）､Y（両端段付穴）､WB（二端段付穴）の場合､タップ穴は付きません。
[ ! ]フランジカシメ済み､軸穴仕様P､N､TK､Cにはセットスクリューを付属します。
[ ! ]フランジは表面処理が付きます。加工部には表面処理が付きません。

キー溝・タップ寸法

（単位：mm）

d寸法公差(H7)

呼び(N,C)	d_H7
8～10(K)	＋0.015 0
11～18	＋0.018 0
19～30	＋0.021 0
31～50	＋0.025 0
51～70	＋0.030 0

新JISキー溝寸法公差

呼び(N)	b_JS9		t
8～10	3	±0.0125	1.4	＋0.1 0
10K～12	4	±0.0150	1.8
13～17	5		2.3
18～22	6		2.8
23～30	8	±0.0180	3.3	＋0.2 0
31～38	10	±0.0180
39～44	12	±0.0215
45～50	14		3.8
55	16		4.3
60～65	18		4.4
66～70	20	±0.0260	4.9

旧JISキー溝寸法公差

呼び(C)	b_JS9		t
10～12	4	＋0.022 ＋0.010	1.5	＋0.1 0
15～20	5	＋0.022 ＋0.010	2
30	7	＋0.028 ＋0.013	3
33～40	10	＋0.028 ＋0.013	3.5
41～50	12	＋0.034 ＋0.016	3.5
55～60	15		5
61～70	18		6

セットスクリューサイズ

適応軸径（d）	ねじサイズ
4をこえ7以下	M3×4
7をこえ12以下	M4×5
12をこえ17以下	M45×5
17をこえ30以下	M6×8
30をこえ50以下	M8×10
50をこえ90以下	M10×12

[ ! ] 軸穴径φ4、φ9、φ71以上は新JISキー加工ができません。
[ ! ] 軸穴仕様が径φ10の場合は、新JISキー寸法が3、溝寸法（b）許容差が±0.0125、溝高さが1.4、公差が+0.1/0、セットスクリューサイズM4×3になります。
[ ! ] 軸穴径φ8、φ9、φ11、φ13、φ14、φ17、φ21～は旧JISキー加工ができません。
[ ! ] マシンキーは付属しません。別途ご用意をお願いいたします。推奨商品：>>平行キー、>>平行キーザグリ穴タイプ

追加工

Alterations	止めねじ角度変更		フランジカシメなし	フランジカシメ片側のみ
Code	KC90	KC120	NFC	RFC・LFC
Spec	止めねじ角度を90°に変更します。 [ ! ]A形プーリの場合は山を避けるため 90°近辺になります。	止めねじ角度を120°に変更します。 [ ! ]A形プーリの場合は山を避けるため 120°近辺になります。	フランジをカシメずに出荷します。（フランジ2枚付属）	片側のみフランジをカシメずに出荷します。（フランジ1枚付属）

Alterations

止め輪溝追加工

タップ穴寸法変更

ボスカット

Code

SRG

TPC

Spec

段付穴の軸径に合った止め輪溝を加工します。

適用条件
[ ! ]肉厚最低2mm
[ ! ]軸穴仕様V・Fのみ適用
[ ! ]Z寸法の止め輪溝規格を適用
[ ! ]n≦J－SRG－m

※止め輪溝寸法は下記表を参照ください。

タップ穴の寸法を変更します。
[ ! ]軸穴仕様がP・N・Cの場合のみ適用

M	TPC
M3	M4
M4	M3・M5
M5	M4・M6
M6	M5・M8
M8	M6・M10
M10	M8

ボスの長さを0.5㎜単位でカットします。

適用条件
[ ! ]軸穴仕様H・V・F：3≦BC＜L－W
[ ! ]軸穴仕様P・N・C：M＋3≦BC＜L－W
[ NG ]A形は適用不可

Alterations	側面穴追加工*
Alterations	側面タップ穴	側面通し穴	側面ザグリ穴
Code	QTC・QFC・QSC	KTC・KFC・KSC	ZTC・ZFC・ZSC
Spec	ボス側の側面にタップ穴を追加工します。適用条件 [ ! ]肉厚条件　最低2mm A形：d＋M＋4≦Q□C≦E－(M＋4) 軸穴仕様Vの場合 Z＋M＋4≦Q□C≦E－(M＋4) B形：d＋M＋4≦Q□C≦D－(M＋4) 軸穴仕様Vの場合 Z＋M＋4≦Q□C≦D-(M＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 QTC：KC120を同時に指定 QFC：KC120は同時に適用不可 QSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可	ボス側の側面に通し穴を追加工します。適用条件 [ ! ]肉厚条件　最低2mm A形：d＋K＋4≦K□C≦E－(K＋4) 軸穴仕様Vの場合 Z＋K＋4≦K□C≦E－(K＋4) B形：d＋K＋4≦K□C≦D－(K＋4) 軸穴仕様Vの場合 Z＋K＋4≦K□C≦－(K＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 KTC：KC120を同時に指定 KFC：KC120は同時に適用不可 KSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可	ボス側の側面にザグリ穴を追加工します。適用条件 [ ! ]肉厚条件　最低2mm A形：d＋d2＋4≦Z□C≦E－(d2＋4) 軸穴仕様Vの場合 Z＋d2＋4≦Z□C≦E－(d2＋4) B形：d＋d2＋4≦Z□C≦D－(d2＋4) 軸穴仕様Vの場合 Z＋d2＋4≦Z□C≦D-(d2＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 ZTC：KC120を同時に指定 ZFC：KC120は同時に適用不可 ZSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可

[ ! ]*側面穴追加工は軸穴仕様により、条件が異なります。
[ ! ]適用する追加工は絞り込み条件からご確認ください。
[ ! ]プーリ追加工詳細は>>こちらを参照ください。

■止め輪溝寸法

Z_H7	d₂	許容差	m	許容差	n （最小）
10	10.4	+0.11 　0	1.15	+0.14 　0	1.5
11	11.4
12	12.5
13	13.6
14	14.6
15	15.7
16	16.8
17	17.8
19	20	+0.21 　0
20	21
21	22
22	23

Z_H7	d₂	許容差	m	許容差	n （最小）
24	25.2	+0.21 　0	1.15	+0.14 　0	1.5
25	26.2
26	27.2
28	29.4
30	31.4
32	33.7
35	37		1.65		2
37	39		1.65
40	42.5	+0.25 　0	1.9
42	44.5
45	47.5
47	49.5

Z_H7	d₂	許容差	m	許容差	n （最小）
52	55	+0.3 　0	2.2	+0.14 　0	2
55	58
60	63
62	65
68	71		2.7		2.5
72	75
80	83.5	+0.35 　0

適用止め輪は>>こちら

型番リスト

表示件数

...

型番

P10XL037C

P10XL037C-NA-C

P10XL037C-NA-H-[4-8/1]

P10XL037C-NA-K

P10XL037C-NA-N

P10XL037C-NA-P-[4-8/1]

P10XL037C-NA-T-[4-8/1]

P10XL037C-NA-TK

P11XL037C

P11XL037C-NA-C

P11XL037C-NA-H-[5-9/1]

P11XL037C-NA-K

P11XL037C-NA-N

P11XL037C-NA-P-[5-9/1]

P11XL037C-NA-T-[5-9/1]

P11XL037C-NA-TK

P12XL037C

P12XL037C-NA-C

P12XL037C-NA-H-[6-10/1]

P12XL037C-NA-K

P12XL037C-NA-P-[6-10/1]

P12XL037C-NA-T-[6-10/1]

P12XL037C-NA-TK

P14XL037C

P14XL037C-NA-C

P14XL037C-NA-H-[6-14/1]

P14XL037C-NA-K

P14XL037C-NA-P-[6-14/1]

P14XL037C-NA-T-[6-14/1]

P14XL037C-NA-TK

P15XL037C

P15XL037C-NA-C

P15XL037C-NA-H-[6-14/1]

P15XL037C-NA-K

P15XL037C-NA-P-[6-14/1]

P15XL037C-NA-T-[6-14/1]

P15XL037C-NA-TK

P16XL037B

P16XL037B-NA-C

P16XL037B-NA-F-[6-11/1]-Z[8-13/1]-J[2-21/0.1]

P16XL037B-NA-H-[6-10/1]

P16XL037B-NA-K

P16XL037B-NA-N

P16XL037B-NA-P-[6-10/1]

P16XL037B-NA-T-[6-10/1]

P16XL037B-NA-TK

P16XL037B-NA-V-[6-11/1]-Z[8-13/1]-J[2-21/0.1]

P18XL037B

P18XL037B-NA-C

P18XL037B-NA-F-[6-13/1]-Z[8-15/1]-J[2-21/0.1]

P18XL037B-NA-H-[6-12/1]

P18XL037B-NA-K

P18XL037B-NA-N

P18XL037B-NA-P-[6-12/1]

P18XL037B-NA-T-[6-12/1]

P18XL037B-NA-TK

P18XL037B-NA-V-[6-13/1]-Z[8-15/1]-J[2-21/0.1]

P19XL037B

P19XL037B-NA-C

P19XL037B-NA-F-[6-13/1]-Z[8-15/1]-J[2-21/0.1]

歯数

(T)

プーリ形状

表面処理

材質

最外径

(mm)

軸穴径d

(mm)

軸穴仕様

軸穴径d

(φ)

両端段付穴（穴径） [Q]

(φ)

段付穴（ザグリ径） [Z]

(φ)

段付穴(ザグリ深さ) [J]

(mm)

両端段付穴（穴径） [R]

(φ)

両端段付穴（Q部深さ） [S]

(mm)

両端段付穴（R部深さ） [T]

(mm)

RoHS?

最小発注数量

10	C	なし	[スチール] 焼結金属	23	-	なし	-	-	-	-	-	-	-	10	1個
10	C	なし	[スチール] 焼結金属	-	-	なし	-	-	-	-	-	-	-	-	1個
10	C	なし	[スチール] 焼結金属	-	-	H（丸穴）	4 ～ 8	-	-	-	-	-	-	-	1個
10	C	なし	[スチール] 焼結金属	-	-	K（新JISキー溝穴）	-	-	-	-	-	-	-	-	1個
10	C	なし	[スチール] 焼結金属	-	-	なし	-	-	-	-	-	-	-	-	1個
10	C	なし	[スチール] 焼結金属	-	-	P（丸穴+タップ）	4 ～ 8	-	-	-	-	-	-	-	1個
10	C	なし	[スチール] 焼結金属	-	-	T（丸穴+タップ 1箇所）	4 ～ 8	-	-	-	-	-	-	-	1個
10	C	なし	[スチール] 焼結金属	-	-	なし	-	-	-	-	-	-	-	-	1個
11	C	なし	[スチール] 焼結金属	25	-	なし	-	-	-	-	-	-	-	10	1個
11	C	なし	[スチール] 焼結金属	-	-	なし	-	-	-	-	-	-	-	-	1個
11	C	なし	[スチール] 焼結金属	-	-	H（丸穴）	5 ～ 9	-	-	-	-	-	-	-	1個
11	C	なし	[スチール] 焼結金属	-	-	K（新JISキー溝穴）	-	-	-	-	-	-	-	-	1個
11	C	なし	[スチール] 焼結金属	-	-	なし	-	-	-	-	-	-	-	-	1個
11	C	なし	[スチール] 焼結金属	-	-	P（丸穴+タップ）	5 ～ 9	-	-	-	-	-	-	-	1個
11	C	なし	[スチール] 焼結金属	-	-	T（丸穴+タップ 1箇所）	5 ～ 9	-	-	-	-	-	-	-	1個
11	C	なし	[スチール] 焼結金属	-	-	なし	-	-	-	-	-	-	-	-	1個
12	C	なし	[スチール] 焼結金属	25	-	なし	-	-	-	-	-	-	-	10	1個
12	C	なし	[スチール] 焼結金属	-	-	なし	-	-	-	-	-	-	-	-	1個
12	C	なし	[スチール] 焼結金属	-	-	H（丸穴）	6 ～ 10	-	-	-	-	-	-	-	1個
12	C	なし	[スチール] 焼結金属	-	-	K（新JISキー溝穴）	-	-	-	-	-	-	-	-	1個
12	C	なし	[スチール] 焼結金属	-	-	P（丸穴+タップ）	6 ～ 10	-	-	-	-	-	-	-	1個
12	C	なし	[スチール] 焼結金属	-	-	T（丸穴+タップ 1箇所）	6 ～ 10	-	-	-	-	-	-	-	1個
12	C	なし	[スチール] 焼結金属	-	-	なし	-	-	-	-	-	-	-	-	1個
14	C	なし	[スチール] 焼結金属	28	-	なし	-	-	-	-	-	-	-	10	1個
14	C	なし	[スチール] 焼結金属	-	-	なし	-	-	-	-	-	-	-	-	1個
14	C	なし	[スチール] 焼結金属	-	-	H（丸穴）	6 ～ 14	-	-	-	-	-	-	-	1個
14	C	なし	[スチール] 焼結金属	-	-	K（新JISキー溝穴）	-	-	-	-	-	-	-	-	1個
14	C	なし	[スチール] 焼結金属	-	-	P（丸穴+タップ）	6 ～ 14	-	-	-	-	-	-	-	1個
14	C	なし	[スチール] 焼結金属	-	-	T（丸穴+タップ 1箇所）	6 ～ 14	-	-	-	-	-	-	-	1個
14	C	なし	[スチール] 焼結金属	-	-	なし	-	-	-	-	-	-	-	-	1個
15	C	なし	[スチール] 焼結金属	28	-	なし	-	-	-	-	-	-	-	10	1個
15	C	なし	[スチール] 焼結金属	-	-	なし	-	-	-	-	-	-	-	-	1個
15	C	なし	[スチール] 焼結金属	-	-	H（丸穴）	6 ～ 14	-	-	-	-	-	-	-	1個
15	C	なし	[スチール] 焼結金属	-	-	K（新JISキー溝穴）	-	-	-	-	-	-	-	-	1個
15	C	なし	[スチール] 焼結金属	-	-	P（丸穴+タップ）	6 ～ 14	-	-	-	-	-	-	-	1個
15	C	なし	[スチール] 焼結金属	-	-	T（丸穴+タップ 1箇所）	6 ～ 14	-	-	-	-	-	-	-	1個
15	C	なし	[スチール] 焼結金属	-	-	なし	-	-	-	-	-	-	-	-	1個
16	B	なし	[スチール] 焼結金属	31	-	なし	-	-	-	-	-	-	-	10	1個
16	B	なし	[スチール] 焼結金属	-	-	C（旧JISキー溝穴+タップ）	-	-	-	-	-	-	-	-	1個
16	B	なし	[スチール] 焼結金属	-	-	F（段付穴ボス側ザグリ）	6 ～ 11	-	8 ～ 13	2 ～ 21	-	-	-	-	1個
16	B	なし	[スチール] 焼結金属	-	-	H（丸穴）	6 ～ 10	-	-	-	-	-	-	-	1個
16	B	なし	[スチール] 焼結金属	-	-	K（新JISキー溝穴）	-	-	-	-	-	-	-	-	1個
16	B	なし	[スチール] 焼結金属	-	-	N（新JISキー溝穴+タップ）	-	-	-	-	-	-	-	-	1個
16	B	なし	[スチール] 焼結金属	-	-	P（丸穴+タップ）	6 ～ 10	-	-	-	-	-	-	-	1個
16	B	なし	[スチール] 焼結金属	-	-	T（丸穴+タップ 1箇所）	6 ～ 10	-	-	-	-	-	-	-	1個
16	B	なし	[スチール] 焼結金属	-	-	TK（新JISキー溝穴+タップ 1箇所）	-	-	-	-	-	-	-	-	1個
16	B	なし	[スチール] 焼結金属	-	-	V（段付穴）	6 ～ 11	-	8 ～ 13	2 ～ 21	-	-	-	-	1個
18	B	なし	[スチール] 焼結金属	33	-	なし	-	-	-	-	-	-	-	10	1個
18	B	なし	[スチール] 焼結金属	-	-	C（旧JISキー溝穴+タップ）	-	-	-	-	-	-	-	-	1個
18	B	なし	[スチール] 焼結金属	-	-	F（段付穴ボス側ザグリ）	6 ～ 13	-	8 ～ 15	2 ～ 21	-	-	-	-	1個
18	B	なし	[スチール] 焼結金属	-	-	H（丸穴）	6 ～ 12	-	-	-	-	-	-	-	1個
18	B	なし	[スチール] 焼結金属	-	-	K（新JISキー溝穴）	-	-	-	-	-	-	-	-	1個
18	B	なし	[スチール] 焼結金属	-	-	N（新JISキー溝穴+タップ）	-	-	-	-	-	-	-	-	1個
18	B	なし	[スチール] 焼結金属	-	-	P（丸穴+タップ）	6 ～ 12	-	-	-	-	-	-	-	1個
18	B	なし	[スチール] 焼結金属	-	-	T（丸穴+タップ 1箇所）	6 ～ 12	-	-	-	-	-	-	-	1個
18	B	なし	[スチール] 焼結金属	-	-	TK（新JISキー溝穴+タップ 1箇所）	-	-	-	-	-	-	-	-	1個
18	B	なし	[スチール] 焼結金属	-	-	V（段付穴）	6 ～ 13	-	8 ～ 15	2 ～ 21	-	-	-	-	1個
19	B	なし	[スチール] 焼結金属	35	-	なし	-	-	-	-	-	-	-	10	1個
19	B	なし	[スチール] 焼結金属	-	-	C（旧JISキー溝穴+タップ）	-	-	-	-	-	-	-	-	1個
19	B	なし	[スチール] 焼結金属	-	-	F（段付穴ボス側ザグリ）	6 ～ 13	-	8 ～ 15	2 ～ 21	-	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,026円 ( 1,129円 )	在庫品1日目当日出荷可能
2,648円 ( 2,913円 )	9日目
- ( - )	9日目
2,244円 ( 2,468円 )	9日目
2,648円 ( 2,913円 )	9日目
- ( - )	9日目
- ( - )	9日目
2,415円 ( 2,657円 )	9日目
1,062円 ( 1,168円 )	3日目
2,665円 ( 2,932円 )	9日目
- ( - )	9日目
2,259円 ( 2,485円 )	9日目
2,665円 ( 2,932円 )	9日目
- ( - )	9日目
- ( - )	9日目
2,431円 ( 2,674円 )	9日目
1,229円 ( 1,352円 )	3日目
2,686円 ( 2,955円 )	9日目
- ( - )	9日目
2,280円 ( 2,508円 )	9日目
- ( - )	11日目
- ( - )	9日目
2,454円 ( 2,699円 )	9日目
1,125円 ( 1,238円 )	3日目
2,789円 ( 3,068円 )	9日目
- ( - )	9日目
2,383円 ( 2,621円 )	9日目
- ( - )	9日目
- ( - )	9日目
2,556円 ( 2,812円 )	9日目
1,398円 ( 1,538円 )	3日目
2,920円 ( 3,212円 )	9日目
- ( - )	9日目
2,513円 ( 2,764円 )	9日目
- ( - )	9日目
- ( - )	9日目
2,686円 ( 2,955円 )	9日目
1,370円 ( 1,507円 )	3日目
2,896円 ( 3,186円 )	9日目
- ( - )	9日目
- ( - )	9日目
2,500円 ( 2,750円 )	9日目
2,896円 ( 3,186円 )	9日目
- ( - )	9日目
- ( - )	9日目
2,669円 ( 2,936円 )	9日目
- ( - )	9日目
1,668円 ( 1,835円 )	3日目
3,052円 ( 3,357円 )	9日目
- ( - )	9日目
- ( - )	9日目
2,646円 ( 2,911円 )	9日目
3,052円 ( 3,357円 )	9日目
- ( - )	9日目
- ( - )	9日目
2,818円 ( 3,100円 )	9日目
- ( - )	9日目
1,667円 ( 1,834円 )	3日目
3,103円 ( 3,413円 )	9日目
- ( - )	9日目

...

基本情報

基本情報

軸穴種類・径を簡単指定。三ツ星ベルトのプーリにミスミが図面レスで軸穴加工し、お届けします。

ご注意

ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
ミスミでは特注には対応しておりません。
軸穴加工品はフランジをかしめて納品。下穴品はフランジをかしめず納品します。
フランジの単品販売には対応しておりません。
商品画像は代表画像となります。型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

三ツ星ベルト
タイミングベルト XL
XL歯形タイミングプーリを合わせて使用するタイミングベルトです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

標準タイミングプーリ XL型のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

アッセンブリ前の組み立て部品の一部に使用

満足度：5.02018/07/31

アッセンブリ前の組み立て部品の一部に使用しています。こちらの商品を利用する決め手となったのは性能はもちろん、なんと言って...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品標準タイミングプーリ XL型	Kタイミングプーリ XLタイプ	シンクロプーリ XL形	面圧タイミングプーリ　ＸＬタイプ	PXプーリ P2M形（アルミタイプ）	PXプーリ P5M形（棒状・アルミタイプ）
メーカー	三ツ星ベルト	片山チエン	バンドー化学	ミスミ	椿本チエイン	椿本チエイン
通常価格	-	791円 -	-	-	1,858円 -	10,983円
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	5日目	5日目	39日目
種類	タイミングプーリ	タイミングプーリ	タイミングプーリ	面圧プーリ	タイミングプーリ	棒状タイミングプーリ
バックラッシレスタイプ	非該当	非該当	非該当	非該当	非該当	非該当
歯形(ベルト形)	XL	XL	XL	XL	P2M	P5M
ベルト幅(mm)	9.5	9.5	9.5	12.7	6	100
ベルト幅(inch)	0.37	0.37	0.37	0.5	0.2362204724	3.937007874
