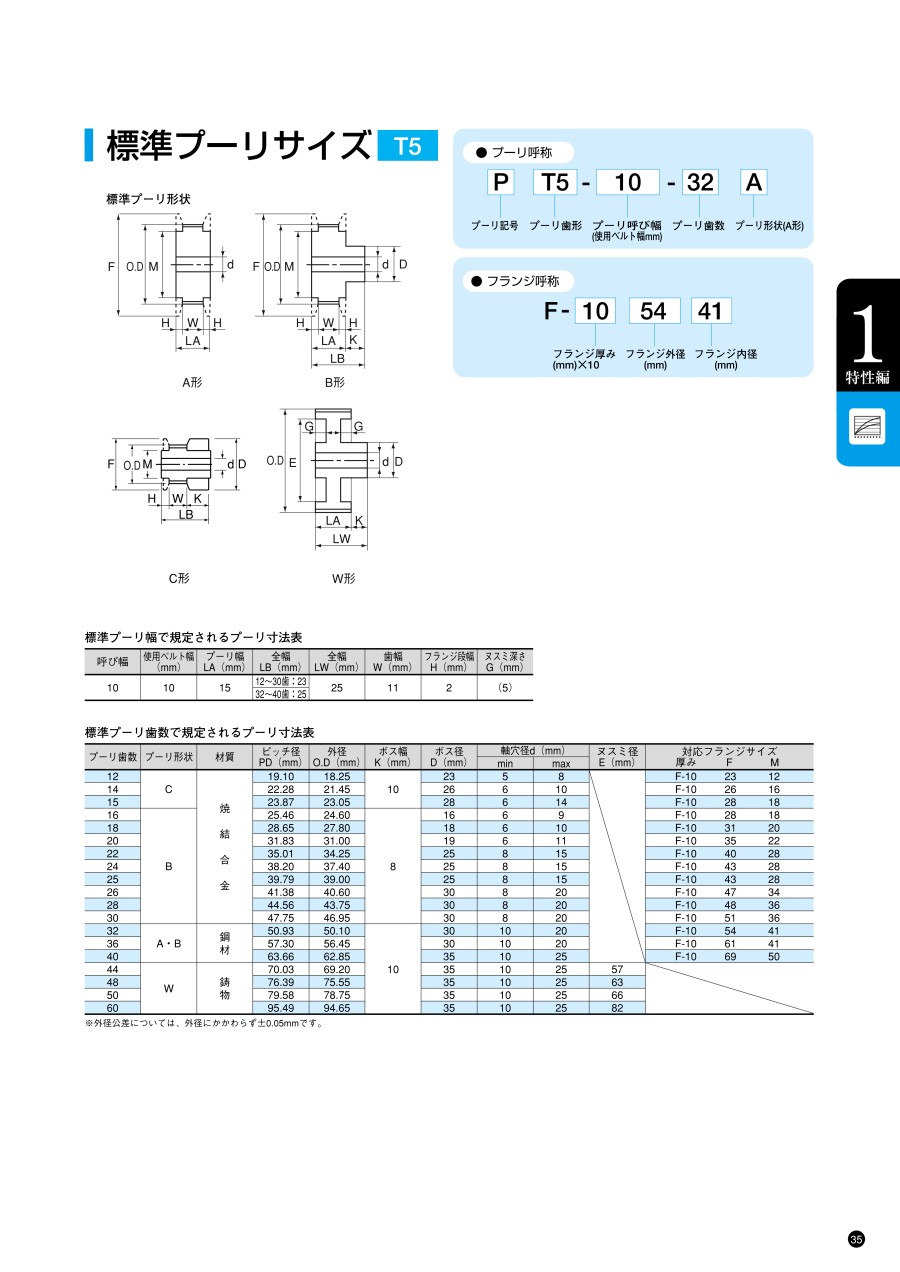

標準タイミングプーリ T5型

外形図

A形

B形

C形

W形

規格表

標準プーリ幅で規定されるプーリ寸法表

標準プーリ歯数で規定されるプーリ寸法表

※外径公差については、外径にかかわらず±0.05mmです。

軸穴仕様規格表

H丸穴	P丸穴＋タップ	K新JISキー溝穴	TK新JISキー溝穴＋タップ(1箇所)  N新JISキー溝穴＋タップ(2箇所)  C旧JISキー溝穴＋タップ(2箇所)
[ ! ]タップ穴とセット   スクリューはつきません	[ ! ]A形プーリの場合は山を避けるため   120°近辺になります。

V段付穴	F段付穴（ボス側ザグリ）	Y両端段付穴	WB二段段付穴
[ ! ]タップ穴とセット   スクリューはつきません

[ ! ]軸穴仕様Nの場合､軸穴径9・51～54は製作できません。
[ ! ]軸穴仕様Cの場合､軸穴径8・9・11・13・14・17・21～55は製作できません。
[ ! ]軸穴仕様H（丸穴）､K（キー溝）､V・F（段付穴）､Y（両端段付穴）､WB（二端段付穴）の場合､タップ穴は付きません。
[ ! ]フランジカシメ済み､軸穴仕様P､N､TK､Cにはセットスクリューを付属します。
[ ! ]フランジは表面処理が付きます。加工部には表面処理が付きません。

キー溝・タップ寸法

（単位：mm）

d寸法公差(H7)

呼び(N,C)	dH7
8～10(K)	＋0.015    0
11～18	＋0.018    0
19～30	＋0.021    0
31～50	＋0.025    0
51～70	＋0.030    0

[ ! ] 軸穴径φ4、φ9、φ71以上は新JISキー加工ができません。
[ ! ] 軸穴仕様が径φ10の場合は、新JISキー寸法が3、溝寸法（b）許容差が±0.0125、溝高さが1.4、公差が+0.1/0、セットスクリューサイズM4×3になります。
[ ! ] 軸穴径φ8、φ9、φ11、φ13、φ14、φ17、φ21～は旧JISキー加工ができません。
[ ! ] マシンキーは付属しません。別途ご用意をお願いいたします。推奨商品：>>平行キー、>>平行キーザグリ穴タイプ

追加工

Alterations	止めねじ角度変更		フランジカシメなし	フランジカシメ片側のみ
Code	KC90	KC120	NFC	RFC・LFC
Spec	止めねじ角度を90°に 変更します。 [ ! ]A形プーリの場合は 山を避けるため 90°近辺になります。	止めねじ角度を120°に 変更します。 [ ! ]A形プーリの場合は 山を避けるため 120°近辺になります。	フランジをカシメずに出荷します。 （フランジ2枚付属）	片側のみフランジをカシメずに出荷します。 （フランジ1枚付属）

Alterations	止め輪溝追加工	タップ穴寸法変更	ボスカット
Code	SRG	TPC	BC
Spec	段付穴の軸径に合った止め輪溝を加工します。   適用条件 [ ! ]肉厚最低2mm [ ! ]軸穴仕様V・Fのみ適用 [ ! ]Z寸法の止め輪溝規格を適用 [ ! ]n≦J－SRG－m ※止め輪溝寸法は下記表を参照ください。	タップ穴の寸法を変更します。 [ ! ]軸穴仕様がP・N・Cの場合のみ適用   M TPC M3 M4 M4 M3・M5 M5 M4・M6 M6 M5・M8 M8 M6・M10 M10 M8	ボスの長さを0.5㎜単位でカットします。 適用条件 [ ! ]軸穴仕様H・V・F：3≦BC＜L－W [ ! ]軸穴仕様P・N・C：M＋3≦BC＜L－W [ NG ]A形は適用不可

Alterations	側面穴追加工*
	側面タップ穴	側面通し穴	側面ザグリ穴
Code	QTC・QFC・QSC	KTC・KFC・KSC	ZTC・ZFC・ZSC
Spec	ボス側の側面にタップ穴を追加工します。 適用条件 [ ! ]肉厚条件　最低2mm   A形：d＋M＋4≦Q□C≦E－(M＋4)   軸穴仕様Vの場合   Z＋M＋4≦Q□C≦E－(M＋4)   B形：d＋M＋4≦Q□C≦D－(M＋4)   軸穴仕様Vの場合   Z＋M＋4≦Q□C≦D-(M＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合   QTC：KC120を同時に指定   QFC：KC120は同時に適用不可   QSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可	ボス側の側面に通し穴を追加工します。 適用条件 [ ! ]肉厚条件　最低2mm   A形：d＋K＋4≦K□C≦E－(K＋4)   軸穴仕様Vの場合   Z＋K＋4≦K□C≦E－(K＋4)   B形：d＋K＋4≦K□C≦D－(K＋4)   軸穴仕様Vの場合   Z＋K＋4≦K□C≦－(K＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合   KTC：KC120を同時に指定   KFC：KC120は同時に適用不可   KSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可	ボス側の側面にザグリ穴を追加工します。 適用条件 [ ! ]肉厚条件　最低2mm   A形：d＋d2＋4≦Z□C≦E－(d2＋4)   軸穴仕様Vの場合   Z＋d2＋4≦Z□C≦E－(d2＋4)   B形：d＋d2＋4≦Z□C≦D－(d2＋4)   軸穴仕様Vの場合   Z＋d2＋4≦Z□C≦D-(d2＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合   ZTC：KC120を同時に指定   ZFC：KC120は同時に適用不可   ZSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可

[ ! ]*側面穴追加工は軸穴仕様により、条件が異なります。
[ ! ]適用する追加工は絞り込み条件からご確認ください。
[ ! ]プーリ追加工詳細は>>こちらを参照ください。

■止め輪溝寸法

ZH7	d2	許容差	m	許容差	n （最小）
10	10.4	+0.11 　0	1.15	+0.14 　0	1.5
11	11.4
12	12.5
13	13.6
14	14.6
15	15.7
16	16.8
17	17.8
19	20	+0.21 　0
20	21
21	22
22	23

ZH7	d2	許容差	m	許容差	n （最小）
24	25.2	+0.21 　0	1.15	+0.14 　0	1.5
25	26.2
26	27.2
28	29.4
30	31.4
32	33.7
35	37		1.65		2
37	39
40	42.5	+0.25 　0	1.9
42	44.5
45	47.5
47	49.5

ZH7	d2	許容差	m	許容差	n （最小）
52	55	+0.3 　0	2.2	+0.14 　0	2
55	58
60	63
62	65
68	71		2.7		2.5
72	75
80	83.5	+0.35 　0

適用止め輪は>>こちら
