標準タイミングプーリ MXL型
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 特別価格
- 税込単価
- 特別価格
軸穴種類・径を簡単指定。三ツ星ベルトのプーリにミスミが図面レスで軸穴加工し、お...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
INDEX
外形図
標準プーリ形状
棒状プーリ
規格表

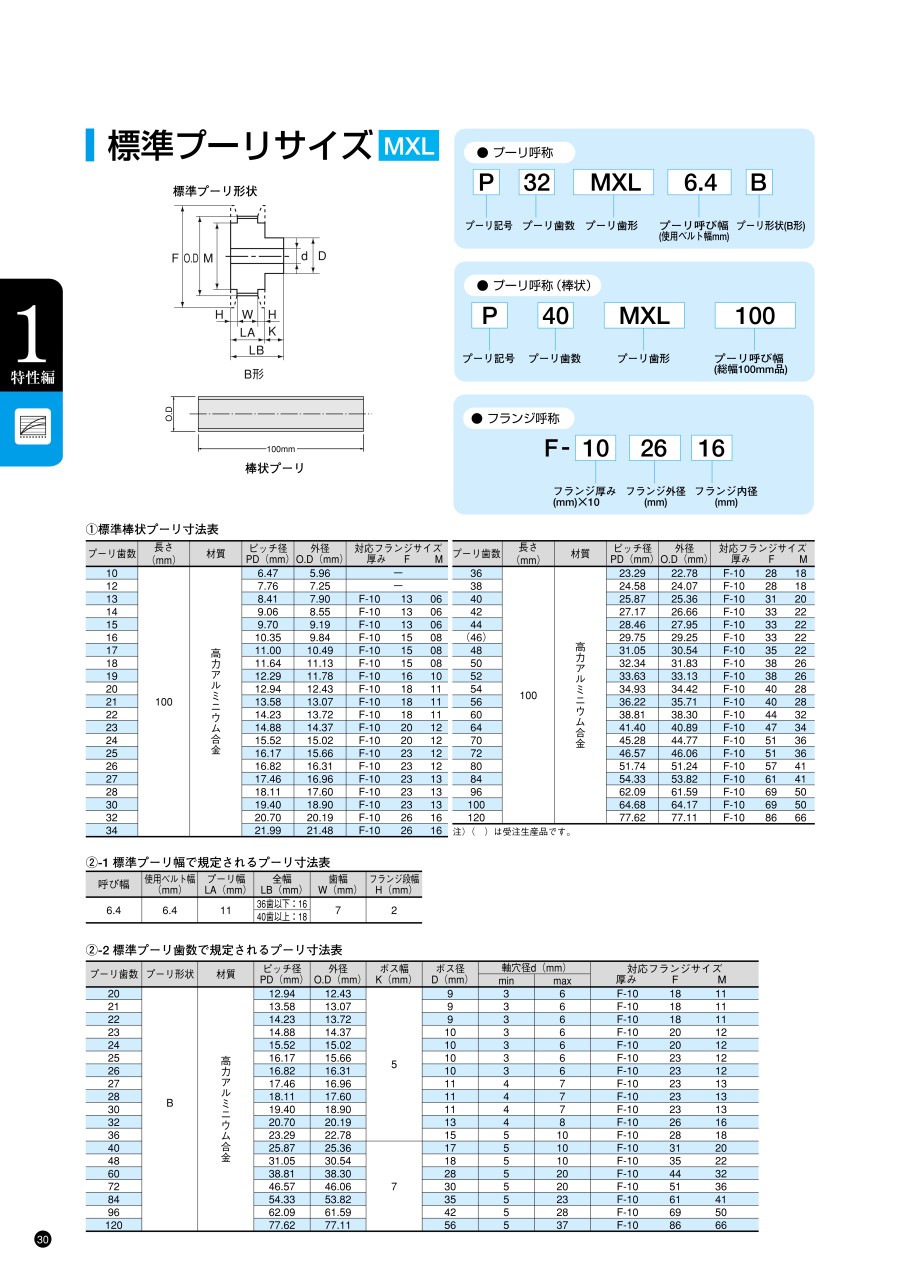

1 標準棒状プーリ寸法表
| プーリ歯数 | 長さ （mm） | 材質 | ピッチ径 PD（mm） | 外径 OD（mm） | 対応フランジサイズ | ||
|---|---|---|---|---|---|---|---|
| 厚み | F | M | |||||
| 10 | 100 | 高力アルミニウム合金 | 6.47 | 5.96 | - | ||
| 12 | 7.76 | 7.25 | - | ||||
| 13 | 8.41 | 7.90 | F-10 | 13 | 06 | ||
| 14 | 9.06 | 8.55 | F-10 | 13 | 06 | ||
| 15 | 9.70 | 9.19 | F-10 | 13 | 06 | ||
| 16 | 10.35 | 9.84 | F-10 | 15 | 08 | ||
| 17 | 11.00 | 10.49 | F-10 | 15 | 08 | ||
| 18 | 11.64 | 11.13 | F-10 | 15 | 08 | ||
| 19 | 12.29 | 11.78 | F-10 | 16 | 10 | ||
| 20 | 12.94 | 12.43 | F-10 | 18 | 11 | ||
| 21 | 13.58 | 13.07 | F-10 | 18 | 11 | ||
| 22 | 14.23 | 13.72 | F-10 | 18 | 11 | ||
| 23 | 14.88 | 14.37 | F-10 | 20 | 12 | ||
| 24 | 15.52 | 15.02 | F-10 | 20 | 12 | ||
| 25 | 16.17 | 15.66 | F-10 | 23 | 12 | ||
| 26 | 16.82 | 16.31 | F-10 | 23 | 12 | ||
| 27 | 17.46 | 16.96 | F-10 | 23 | 13 | ||
| 28 | 18.11 | 17.60 | F-10 | 23 | 13 | ||
| 30 | 19.40 | 18.90 | F-10 | 23 | 13 | ||
| 32 | 20.70 | 20.19 | F-10 | 26 | 16 | ||
| 34 | 21.99 | 21.48 | F-10 | 26 | 16 | ||
| 36 | 23.29 | 22.78 | F-10 | 28 | 18 | ||
| 38 | 24.58 | 24.07 | F-10 | 28 | 18 | ||
| 40 | 25.87 | 25.36 | F-10 | 31 | 20 | ||
| 42 | 27.17 | 26.66 | F-10 | 33 | 22 | ||
| 44 | 28.46 | 27.95 | F-10 | 33 | 22 | ||
| 48 | 31.05 | 30.54 | F-10 | 35 | 22 | ||
| 50 | 32.34 | 31.83 | F-10 | 38 | 26 | ||
| 52 | 33.63 | 33.13 | F-10 | 38 | 26 | ||
| 54 | 34.93 | 34.42 | F-10 | 40 | 28 | ||
| 56 | 36.22 | 35.71 | F-10 | 40 | 28 | ||
| 60 | 38.81 | 38.30 | F-10 | 44 | 32 | ||
| 64 | 41.40 | 40.89 | F-10 | 47 | 34 | ||
| 70 | 45.28 | 44.77 | F-10 | 51 | 36 | ||
| 72 | 46.57 | 46.06 | F-10 | 51 | 36 | ||
| 80 | 51.74 | 51.24 | F-10 | 57 | 41 | ||
| 84 | 54.33 | 53.82 | F-10 | 61 | 41 | ||
| 96 | 62.09 | 61.59 | F-10 | 69 | 50 | ||
| 100 | 64.68 | 64.17 | F-10 | 69 | 50 | ||
| 120 | 77.62 | 77.11 | F-10 | 86 | 66 | ||
2-1 標準プーリ幅で規定されるプーリ寸法表
| 呼び幅 | 使用ベルト幅 （mm） | プーリ幅 LA（mm） | 全幅 LB（mm） | 歯幅 W（mm） | フランジ段幅 H（mm） |
|---|---|---|---|---|---|
| 6.4 | 6.4 | 11 | 36歯以下：16 | 7 | 2 |
| 40歯以下：18 |
2-2 標準プーリ歯数で規定されるプーリ寸法表
| プーリ歯数 | プーリ形状 | 材質 | ピッチ径 PD（mm） | 外径 OD（mm） | ボス幅 K（mm） | ボス径 D（mm） | 軸穴径d（mm） | 対応フランジサイズ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | 厚み | F | M | |||||||
| 20 | B | 高力アルミニウム合金 | 12.94 | 12.43 | 5 | 9 | 3 | 6 | F-10 | 18 | 11 |
| 21 | 13.58 | 13.07 | 9 | 3 | 6 | F-10 | 18 | 11 | |||
| 22 | 14.23 | 13.72 | 9 | 3 | 6 | F-10 | 18 | 11 | |||
| 23 | 14.88 | 14.37 | 10 | 3 | 6 | F-10 | 20 | 12 | |||
| 24 | 15.52 | 15.02 | 10 | 3 | 6 | F-10 | 20 | 12 | |||
| 25 | 16.17 | 15.66 | 10 | 3 | 6 | F-10 | 23 | 12 | |||
| 26 | 16.82 | 16.31 | 10 | 3 | 6 | F-10 | 23 | 12 | |||
| 27 | 17.46 | 16.96 | 11 | 4 | 7 | F-10 | 23 | 13 | |||
| 28 | 18.11 | 17.60 | 11 | 4 | 7 | F-10 | 23 | 13 | |||
| 30 | 19.40 | 18.90 | 11 | 4 | 7 | F-10 | 23 | 13 | |||
| 32 | 20.70 | 20.19 | 13 | 4 | 8 | F-10 | 26 | 16 | |||
| 36 | 23.29 | 22.78 | 15 | 5 | 10 | F-10 | 28 | 18 | |||
| 40 | 25.87 | 25.36 | 7 | 17 | 5 | 10 | F-10 | 31 | 20 | ||
| 48 | 31.05 | 30.54 | 18 | 5 | 10 | F-10 | 35 | 22 | |||
| 60 | 38.81 | 38.30 | 28 | 5 | 20 | F-10 | 44 | 32 | |||
| 72 | 46.57 | 46.06 | 30 | 5 | 20 | F-10 | 51 | 36 | |||
| 84 | 54.33 | 53.82 | 35 | 5 | 23 | F-10 | 61 | 41 | |||
| 96 | 62.09 | 61.59 | 42 | 5 | 28 | F-10 | 69 | 50 | |||
| 120 | 77.62 | 77.11 | 56 | 5 | 37 | F-10 | 86 | 66 | |||
軸穴仕様規格表
| H丸穴 | P丸穴＋タップ | K新JISキー溝穴 |
 |  |  |
| [ ! ]タップ穴とセット スクリューはつきません | [ ! ]A形プーリの場合は山を避けるため 120°近辺になります。 |
| TK新JISキー溝穴＋タップ(1箇所) N新JISキー溝穴＋タップ(2箇所) C旧JISキー溝穴＋タップ(2箇所) | V段付穴 | F段付穴（ボス側ザグリ） |
 |  |  |
| [ ! ]タップ穴とセット スクリューはつきません |
| 歯数・歯形・呼び幅・プーリ形状 | − | 表面処理 | − | 軸穴仕様−内径 | − | Z | − | J | − | Q | − | R | − | S | − | T | |
| (軸穴仕様：H・T・P・TK・N・K・C) | P84MXL6.4B | − | NA | − | K−15 | ||||||||||||
| (軸穴仕様：V・F) | P84MXL6.4B | − | HA | − | V−15 | − | Z29 | − | J16 | ||||||||
| 歯数 | 歯形 | 呼び幅 | プーリ形状 | 表面処理 | プーリ形状 | |||||||
| B | ||||||||||||
| 軸穴仕様 (～)1mm単位指定(・)選択 | ||||||||||||
| H(d) 丸穴 | P(d)･ T(d) 丸穴＋ タップ | K(d) キー溝･N(d)･ TK(d) キー溝 ＋ タップ | C(d) キー溝 ＋ タップ | Ｖ･Ｆ 段付穴 | ||||||||
| V(d)･ F(d) | Z Z-d≧2 | J (0.1 mm 単位) | ||||||||||
| P | 20 | MXL | 6.4 | B | NA (生地) WA (白アルマイト) BA (黒アルマイト) HA (硬質アルマイト) BL (黒染め) NI (無電解ニッケルメッキ) | 3～5 | 4～5 | − | − | 3 | 5 | 2.0≦ J≦ LB-2.0 |
| 21 | 3～5 | 4～5 | 3 | 5 | ||||||||
| 22 | 3～5 | 4～5 | 3 | 5 | ||||||||
| 23 | 3～6 | 4～6 | 3･4 | 5･6 | ||||||||
| 24 | 3～6 | 4～6 | 3･4 | 5･6 | ||||||||
| 25 | 3～6 | 4～6 | 3･4 | 5･6 | ||||||||
| 26 | 3～6 | 4～6 | 3･4 | 5･6 | ||||||||
| 27 | 4〜7 | 4〜6 | 4･5 | 6･7 | ||||||||
| 28 | 4〜7 | 4〜6 | 4･5 | 6･7 | ||||||||
| 30 | 4〜7 | 4〜6 | 4･5 | 6･7 | ||||||||
| 32 | 4〜8 | 4〜7 | 4～7 | 6～9 | ||||||||
| 36 | 5〜10 | 5〜9 | 5〜9 | 7〜11 | ||||||||
| 40 | 5〜10 | 5〜10 | 5〜11 | 7〜13 | ||||||||
| 48 | 5〜10 | 5〜10 | 10 | 10 | 5〜12 | 7〜14 | ||||||
| 60 | 5〜20 | 5〜20 | 10～16 | 10〜16 | 5〜20 | 7〜22 | ||||||
| 72 | 5〜20 | 5〜20 | 10～18 | 10〜18 | 5〜22 | 7〜24 | ||||||
| 84 | 5〜23 | 5〜23 | 10～20 | 10〜20 | 5〜27 | 7〜29 | ||||||
| 96 | 5〜28 | 5〜28 | 10～27 | 10〜20 | 5〜32 | 7〜34 | ||||||
| 120 | 5〜37 | 5〜37 | 10～37 | 10〜20 | 5〜46 | 7〜48 | ||||||
| 軸穴仕様Nの場合､軸穴径9･51〜54は製作できません。 軸穴仕様Cの場合､軸穴径8・9･11･13･14･17･21～55は製作できません。 軸穴仕様H(丸穴)､K(キー溝)､V･F(段付穴)､Y(両端段付穴)､WB(二端段付穴)の場合､タップ穴は付きません。 フランジカシメ済み､軸穴仕様P､N､TK､Cにはセットスクリューを付属します。 加工部には表面処理が付きません。 | ||||||||||||
キー溝・タップ寸法
（単位：mm）
| 呼び(N,C) | dH7 |
| 8～10(K) | ＋0.015 0 |
| 11～18 | ＋0.018 0 |
| 19～30 | ＋0.021 0 |
| 31～50 | ＋0.025 0 |
| 51～70 | ＋0.030 0 |
| 呼び(N) | bJS9 | t | ||
| 8～10 | 3 | ±0.0125 | 1.4 | ＋0.1 0 |
| 10K～12 | 4 | ±0.0150 | 1.8 | |
| 13～17 | 5 | 2.3 | ||
| 18～22 | 6 | 2.8 | ||
| 23～30 | 8 | ±0.0180 | 3.3 | ＋0.2 0 |
| 31～38 | 10 | |||
| 39～44 | 12 | ±0.0215 | ||
| 45～50 | 14 | 3.8 | ||
| 55 | 16 | 4.3 | ||
| 60～65 | 18 | 4.4 | ||
| 66～70 | 20 | ±0.0260 | 4.9 | |
| 呼び(C) | bJS9 | t | ||
| 10～12 | 4 | ＋0.022 ＋0.010 | 1.5 | ＋0.1 0 |
| 15～20 | 5 | 2 | ||
| 30 | 7 | ＋0.028 ＋0.013 | 3 | |
| 33～40 | 10 | 3.5 | ||
| 41～50 | 12 | ＋0.034 ＋0.016 | ||
| 55～60 | 15 | 5 | ||
| 61～70 | 18 | 6 | ||
| 適応軸径（d） | ねじサイズ |
| 4をこえ7以下 | M3×4 |
| 7をこえ12以下 | M4×5 |
| 12をこえ17以下 | M5×5 |
| 17をこえ30以下 | M6×8 |
| 30をこえ50以下 | M8×10 |
| 50をこえ90以下 | M10×12 |
[ ! ] 軸穴径φ4、φ9、φ71以上は新JISキー加工ができません。
[ ! ] 軸穴仕様が径φ10の場合は、新JISキー寸法が3、溝寸法（b）許容差が±0.0125、溝高さが1.4、公差が+0.1/0、セットスクリューサイズM4×3になります。
[ ! ] 軸穴径φ8、φ9、φ11、φ13、φ14、φ17、φ21～は旧JISキー加工ができません。
[ ! ] マシンキーは付属しません。別途ご用意をお願いいたします。推奨商品：>>平行キー、>>平行キーザグリ穴タイプ
追加工
| Alterations | 止めねじ角度変更 | フランジカシメなし | フランジカシメ片側のみ | |
| Code | KC90 | KC120 | NFC | RFC・LFC |
| Spec | 止めねじ角度を90°に 変更します。 [ ! ]A形プーリの場合は 山を避けるため 90°近辺になります。  | 止めねじ角度を120°に 変更します。 [ ! ]A形プーリの場合は 山を避けるため 120°近辺になります。  | フランジをカシメずに出荷します。 （フランジ2枚付属）  | 片側のみフランジをカシメずに出荷します。 （フランジ1枚付属）  |
| Alterations | 止め輪溝追加工 | タップ穴寸法変更 | ボスカット | ||||||||||||||
| Code | SRG | TPC | BC | ||||||||||||||
| Spec | 段付穴の軸径に合った止め輪溝を加工します。 適用条件 [ ! ]肉厚最低2mm [ ! ]軸穴仕様V・Fのみ適用 [ ! ]Z寸法の止め輪溝規格を適用 [ ! ]n≦J－SRG－m  ※止め輪溝寸法は下記表を参照ください。 | タップ穴の寸法を変更します。 [ ! ]軸穴仕様がP・N・Cの場合のみ適用
| ボスの長さを0.5㎜単位でカットします。 [ ! ]軸穴仕様H・V・F：3≦BC＜L－W [ ! ]軸穴仕様P・N・C：M＋3≦BC＜L－W [ NG ]A形は適用不可 |
| Alterations | 側面穴追加工* | ||
| 側面タップ穴 | 側面通し穴 | 側面ザグリ穴 | |
| Code | QTC・QFC・QSC | KTC・KFC・KSC | ZTC・ZFC・ZSC |
| Spec | ボス側の側面にタップ穴を追加工します。 適用条件 [ ! ]肉厚条件 最低2mm A形：d＋M＋4≦Q□C≦E－(M＋4) 軸穴仕様Vの場合 Z＋M＋4≦Q□C≦E－(M＋4) B形：d＋M＋4≦Q□C≦D－(M＋4) 軸穴仕様Vの場合 Z＋M＋4≦Q□C≦D-(M＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 QTC：KC120を同時に指定 QFC：KC120は同時に適用不可 QSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可  | ボス側の側面に通し穴を追加工します。 適用条件 [ ! ]肉厚条件 最低2mm A形：d＋K＋4≦K□C≦E－(K＋4) 軸穴仕様Vの場合 Z＋K＋4≦K□C≦E－(K＋4) B形：d＋K＋4≦K□C≦D－(K＋4) 軸穴仕様Vの場合 Z＋K＋4≦K□C≦－(K＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 KTC：KC120を同時に指定 KFC：KC120は同時に適用不可 KSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可  | ボス側の側面にザグリ穴を追加工します。 適用条件 [ ! ]肉厚条件 最低2mm A形：d＋d2＋4≦Z□C≦E－(d2＋4) 軸穴仕様Vの場合 Z＋d2＋4≦Z□C≦E－(d2＋4) B形：d＋d2＋4≦Z□C≦D－(d2＋4) 軸穴仕様Vの場合 Z＋d2＋4≦Z□C≦D-(d2＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 ZTC：KC120を同時に指定 ZFC：KC120は同時に適用不可 ZSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可  |
[ ! ]適用する追加工は絞り込み条件からご確認ください。
[ ! ]プーリ追加工詳細は>>こちらを参照ください。
■止め輪溝寸法
| ZH7 | d2 | 許容差 | m | 許容差 | n （最小） |
| 10 | 10.4 | +0.11 0 | 1.15 | +0.14 0 | 1.5 |
| 11 | 11.4 | ||||
| 12 | 12.5 | ||||
| 13 | 13.6 | ||||
| 14 | 14.6 | ||||
| 15 | 15.7 | ||||
| 16 | 16.8 | ||||
| 17 | 17.8 | ||||
| 19 | 20 | +0.21 0 | |||
| 20 | 21 | ||||
| 21 | 22 | ||||
| 22 | 23 |
| ZH7 | d2 | 許容差 | m | 許容差 | n （最小） |
| 24 | 25.2 | +0.21 0 | 1.15 | +0.14 0 | 1.5 |
| 25 | 26.2 | ||||
| 26 | 27.2 | ||||
| 28 | 29.4 | ||||
| 30 | 31.4 | ||||
| 32 | 33.7 | ||||
| 35 | 37 | 1.65 | 2 | ||
| 37 | 39 | ||||
| 40 | 42.5 | +0.25 0 | 1.9 | ||
| 42 | 44.5 | ||||
| 45 | 47.5 | ||||
| 47 | 49.5 |
| ZH7 | d2 | 許容差 | m | 許容差 | n （最小） |
| 52 | 55 | +0.3 0 | 2.2 | +0.14 0 | 2 |
| 55 | 58 | ||||
| 60 | 63 | ||||
| 62 | 65 | ||||
| 68 | 71 | 2.7 | 2.5 | ||
| 72 | 75 | ||||
| 80 | 83.5 | +0.35 0 |
適用止め輪は>>こちら
技術情報・設計アイデア
設計手順、MXL 許容張力表、MXL 基準伝導容量表・許容トルク表プーリについて
タイミング伝動は精度のすぐれたベルトとプーリが正確、かつ円滑にかみ合うことによりその威力を発揮する。
特にスーパートルクタイミングプーリは特殊形状の歯形をしているので精密に仕上げる必要がある。
プーリの加工
1.標準プーリ軸穴の後加工
プーリ軸穴を加工する場合には、プーリ外径（歯部）を基準としてください。この場合、プーリ歯面に傷をつけないようにご注意ください。
2.標準外タイミングプーリ
ご要望に応じて各種形状、各材質のタイミングプーリを製作します。プーリ設計の際は下記項目に留意してください。
OD：プーリ外径、M：フランジ内径、W：プーリ歯幅、F：フランジ外径、H：フランジ段幅
3.歯切加工のみご要望の場合
ご支給いただく素材について次の点にご留意ください。
1.プーリ外径は、トッピング加工（歯形仕上げ）を行いますので、規定の外径寸法の最大値に対して表16のトッピング代をつけてください。
2.軸穴寸法は、できるかぎり8mm以上にしてください。
3.軸穴と外径の振れは、3/100mm以下にしてください。
4.面振れは、3/100mm以下にしてください。
5.荷造梱包するとき、プーリ外径面に傷をつけないように十分にご注意ください。
（単位：mm）
| プーリ外径寸法 | トッピング代 |
|---|---|
| 150以下 | 0.4 |
| 150をこえ250以下 | 0.6 |
| 250をこえ350以下 | 0.8 |
| 350をこえ450以下 | 1.0 |
| 450をこえ700以下 | 1.2 |
| 700をこえる | 1.5 |
表16：プーリ外径トッピング代
4.プーリ寸法精度
プーリの寸法精度についてはベルト機能を十分発揮させるために、次の寸法精度のプーリをご使用ください。
（単位：mm）
| プーリ外径寸法 | 許容公差 |
|---|---|
| ～25.4 | +0.05 0 |
| 25.4をこえ50.8以下 | +0.08 0 |
| 50.8をこえ101.6以下 | +0.10 0 |
| 101.6をこえ177.8以下 | +0.13 0 |
| 177.8をこえ304.8以下 | +0.15 0 |
| 304.8をこえ508.0以下 | +0.18 0 |
| 508.0をこえ762.0以下 | +0.20 0 |
| 762.0をこえるもの | +0.23 0 |
表17：プーリ外径許容公差（JIS公差）
※JIS公差に対しベルトのプーリへの組み付けやすさを重視し、歯先円直径、又は歯溝形状を補正している場合がありますので、これらの詳細はお問い合わせください。
（単位：mm）
| プーリ幅 | 公差 |
|---|---|
| 19以下 | 0.01 |
| 19をこえ45以下 | 0.02 |
| 45をこえ94以下 | 0.04 |
| 94をこえ150以下 | 0.06 |
表18：外径の円筒度
（単位：mm）
| プーリ幅 | 公差 |
|---|---|
| 45以下 | 0.03 |
| 45をこえ94以下 | 0.04 |
| 94をこえ150以下 | 0.05 |
表19：歯と軸穴中心線との平行度
| プーリ外径寸法（mm） | 振れの公差（TIR） |
|---|---|
| 203.2以下 | 0.13mm以下 |
| 203.2をこえるもの | 0.13mmに外径203.2mmをこえた分につき1mmあたり0.0005mm加える |
表20：軸穴に対するプーリ外径の振れ
| プーリ外径寸法（mm） | 振れの公差（TIR） |
|---|---|
| 101.6以下 | 0.1mm以下 |
| 101.6をこえて254.0以下 | 外径100mmあたり0.1mm以下 |
| 254.0をこえるもの | 0.25mmに外径254.0mmをこえた分につき1mmあたり0.0005mm加える |
表21：軸穴に対するプーリ側面の振れ
（単位：mm）
| 適応軸径（d） | キー寸法 | 溝寸法（b）許容差 JS9 | 溝高さ（h） 許容差 |
|---|---|---|---|
| 6をこえ8以下 | 2×2 | 2±0.0125 | 1.0（0～+0.1） |
| 8をこえ10以下 | 3×3 | 3±0.0125 | 1.4（0～+0.1） |
| 10をこえ12以下 | 4×4 | 4±0.0150 | 1.8（0～+0.1） |
| 12をこえ17以下 | 5×5 | 5±0.0150 | 2.3（0～+0.1） |
| 17をこえ22以下 | 6×6 | 6±0.0150 | 2.8（0～+0.1） |
| 22をこえ30以下 | 8×7 | 8±0.0180 | 3.3（0～+0.2） |
| 30をこえ38以下 | 10×8 | 10±0.0180 | 3.3（0～+0.2） |
| 38をこえ44以下 | 12×8 | 12±0.0215 | 3.3（0～+0.2） |
| 44をこえ50以下 | 14×9 | 14±0.0215 | 3.8（0～+0.2） |
| 50をこえ58以下 | 16×10 | 16±0.0215 | 4.3（0～+0.2） |
| 58をこえ65以下 | 18×11 | 18±0.0215 | 4.4（0～+0.2） |
表22：キー溝公差表
キー溝公差
キー溝加工をご希望のときは、寸法および公差を明確にご指示ください。ご指示のない場合は上表の公差で加工します。
5.材質
軽負荷伝動用に軟質、注型品等も可能ですが、伝動負荷、耐摩耗寿命等に充分ご注意ください。タイミングプーリとしては次の材質が一般的です。
| 材質 | 記号 |
|---|---|
| アルミニウム | A2017、A5056 |
| プラスチック | POM（ポリアセタール） |
| ダイカスト | ADC、ZDC |
| 焼結合金 | SMF-4030 |
| 鋼材 | SS400、S25C、S45C |
| 鋳鉄 | FC250 |
6.加工上の注意
バリ、カエリを取ること
一般公差：特にご指示のない限り、JIS切削加工粗級または中級にて行います。
テーパ加工：ゲージが必要です。
タップ加工：歯切り部に加工の時にご指示無き場合は、原則として歯溝中心に加工致します。尚、ベルトに損傷を与える恐れがありますので、バリ、カエリを充分にとってください。
7.プーリ表面処理
標準品には表面処理を施しておりませんが、用途により、各種表面処理を行いますので別途お問い合わせください。（受注生産品）
フランジについて
タイミングプーリは、一般に平プーリのようなクラウン（中高）をつけないので、軸の平行度・ベルト固有の特性によってベルトは片方に寄る。
ベルトがプーリからはずれないようにプーリ側面にフランジをつける。
図15-A／図15-B
水平軸の場合
- 1.軸間距離が小プーリ径の8倍より小さい場合、図15-Aのように小プーリに両フランジをつけてください。W形を除く標準プーリA形、B形及びC形にはフランジがついています。
- 2.軸間距離が小プーリ径の8倍以上の場合、図15-Bのように療法のプーリに両フランジをつけてください。垂直軸の場合 ベルトが自重で下側にはずれやすいので、プーリ下側にはすべてフランジをつけてください。
垂直軸の場合
ベルトが自重で下側にはずれやすいので、プーリ下側にはすべてフランジをつけてください。
フランジの取り付け
1.カシメ方式
ポンチを使用し、上記の要領でカシメてください。
平面の盤上に下図のようにプーリを置き、ポンチでプーリ本体をフランジ面に被せるようなカシメ方をしてください。
（作業時は、手袋など保護具を使用してください。）
ボスと反対側をカシメるときは、不安定な状態になりますので上図のように円筒のパイプ等にボス部を挿入すれば力シメがしやすくなります。
| プーリ径（mm） | カシメ数 |
|---|---|
| 30以下 | 4カ所 |
| 31～50 | 6カ所 |
| 51～80 | 8カ所 |
| 81～150 | 10カ所 |
| 151以上 | 12カ所 |
- ※ S8M、S14Mは上表のカシメ数の2倍としてください。
カシメるときの注意事項
- 1.プーリのフランジハメ合部に異物等が付着していると、プーリとフランジとのすき間ができますのでご注意ください。
- 2.フランジの傾きを防止する意味で、対角に順次カシメてください。
ビス止め方式
S8M・S14M形の大径プーリおよびXH・XXH形プーリのフランジは、切削フランジとし、プーリ本体の取付けは皿ビスによって固定してください。
フランジのみの販売は行っておりません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,062円 ( 1,168円 ) | 5日目 |
1,196円 ( 1,316円 ) | 5日目 |
1,196円 ( 1,316円 ) | 5日目 |
1,276円 ( 1,404円 ) | 5日目 |
1,072円 ( 1,179円 ) | 5日目 |
1,422円 ( 1,564円 ) | 5日目 |
1,276円 ( 1,404円 ) | 63日目 |
1,494円 ( 1,643円 ) | 5日目 |
1,360円 ( 1,496円 ) | 5日目 |
1,124円843円 ( 927円 ) | 在庫品1日目当日出荷可能 |
4,684円 ( 5,152円 ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
4,305円 ( 4,736円 ) | 9日目 |
4,684円 ( 5,152円 ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
4,467円 ( 4,914円 ) | 9日目 |
- ( - ) | 9日目 |
5,199円 ( 5,719円 ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
4,819円 ( 5,301円 ) | 9日目 |
5,199円 ( 5,719円 ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
4,981円 ( 5,479円 ) | 9日目 |
- ( - ) | 9日目 |
3,597円 ( 3,957円 ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
3,218円 ( 3,540円 ) | 9日目 |
3,597円 ( 3,957円 ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
3,379円 ( 3,717円 ) | 9日目 |
- ( - ) | 9日目 |
4,806円 ( 5,287円 ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
4,428円 ( 4,871円 ) | 9日目 |
4,806円 ( 5,287円 ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
4,589円 ( 5,048円 ) | 9日目 |
- ( - ) | 9日目 |
4,331円 ( 4,764円 ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
3,952円 ( 4,347円 ) | 9日目 |
4,331円 ( 4,764円 ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
4,114円 ( 4,525円 ) | 9日目 |
- ( - ) | 9日目 |
1,233円 ( 1,356円 ) | 6日目 |
1,125円 ( 1,238円 ) | 3日目 |
3,920円 ( 4,312円 ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
詳細情報
基本情報
軸穴種類・径を簡単指定。三ツ星ベルトのプーリにミスミが図面レスで軸穴加工し、お届けします。
ご注意
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
- ミスミでは特注には対応しておりません。
- 軸穴加工品はフランジをかしめて納品。下穴品はフランジをかしめず納品します。
フランジの単品販売には対応しておりません。 - 商品画像は代表画像となります。型番毎に仕様が異なる場合がございます。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
タイミングプーリ・アイドラーカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
ハイトルクタイミングプーリ S5Mタイプ
4.5通常出荷日:当日出荷可能2日目～
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
4.5通常出荷日:当日出荷可能2日目～
ミスミ
ハイトルクタイミングプーリ S8Mタイプ
4.6通常出荷日:2日目～
ミスミ
タイミングプーリ XLタイプ
4.8通常出荷日:2日目～
ミスミ
タイミングプーリ Lタイプ
4.5通常出荷日:3日目～
ミスミ
タイミングプーリ T5タイプ
3.9通常価格(税別)：1,520円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ハイトルクタイミングプーリ S2Mタイプ
4.5通常出荷日:2日目～
ミスミ
ハイトルクタイミングプーリ P5Mタイプ
4.6通常出荷日:3日目～
ミスミ
タイミングプーリ MXLタイプ
4.8通常出荷日:2日目～
