メカニカル部品技術窓口

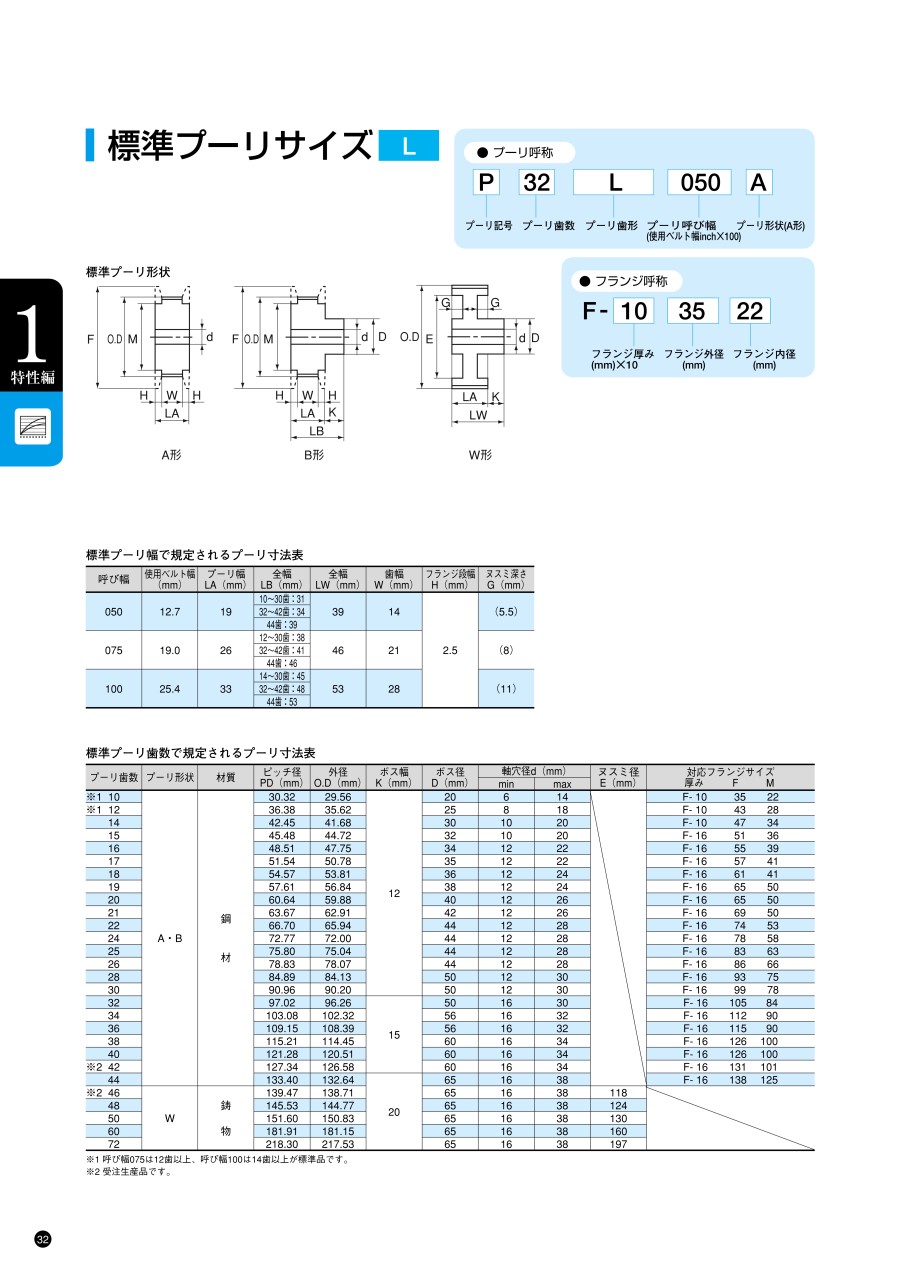

A形

B形

W形
| 呼び幅 | 使用ベルト幅(mm) | プーリ幅 LA(mm) | 全幅 LB(mm) | 全幅 LW(mm) | 歯幅 W(mm) | フランジ段幅 H(mm) | ヌスミ深さ G(mm) |
|---|---|---|---|---|---|---|---|
| 050 | 12.7 | 19 | 10~30歯:31 | 39 | 14 | 2.5 | (5.5) |
| 32~42歯:34 | |||||||
| 44歯:39 | |||||||
| 075 | 19.0 | 26 | 12~30歯:38 | 46 | 21 | (8) | |
| 32~42歯:41 | |||||||
| 44歯:46 | |||||||
| 100 | 25.4 | 33 | 14~30歯:45 | 53 | 28 | (11) | |
| 32~42歯:48 | |||||||
| 44歯:53 |
| プーリ歯数 | プーリ形状 | 材質 | ピッチ径PD(mm) | 外径OD(mm) | ボス幅K(mm) | ボス径D(mm) | 軸穴径d(mm) | ヌスミ径E(mm) | 対応フランジサイズ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | 厚み | F | M | ||||||||
| ※1 10 | A・B | 鋼材 | 30.32 | 29.56 | 12 | 20 | 6 | 14 | - | F-10 | 35 | 22 |
| ※1 12 | 36.38 | 35.62 | 25 | 8 | 18 | F-10 | 43 | 28 | ||||
| 14 | 42.45 | 41.68 | 30 | 10 | 20 | F-10 | 47 | 34 | ||||
| 15 | 45.48 | 44.72 | 32 | 10 | 20 | F-16 | 51 | 36 | ||||
| 16 | 48.51 | 47.75 | 34 | 12 | 22 | F-16 | 55 | 39 | ||||
| 17 | 51.54 | 50.78 | 35 | 12 | 22 | F-16 | 57 | 41 | ||||
| 18 | 54.57 | 53.81 | 36 | 12 | 24 | F-16 | 61 | 41 | ||||
| 19 | 57.61 | 56.84 | 38 | 12 | 24 | F-16 | 65 | 50 | ||||
| 20 | 60.64 | 59.88 | 40 | 12 | 26 | F-16 | 65 | 50 | ||||
| 21 | 63.67 | 62.91 | 42 | 12 | 26 | F-16 | 69 | 50 | ||||
| 22 | 66.70 | 65.94 | 44 | 12 | 28 | F-16 | 74 | 53 | ||||
| 24 | 72.77 | 72.00 | 44 | 12 | 28 | F-16 | 78 | 58 | ||||
| 25 | 75.80 | 75.04 | 44 | 12 | 28 | F-16 | 83 | 63 | ||||
| 26 | 78.83 | 78.07 | 44 | 12 | 28 | F-16 | 86 | 66 | ||||
| 28 | 84.89 | 84.13 | 50 | 12 | 30 | F-16 | 93 | 75 | ||||
| 30 | 90.96 | 90.20 | 50 | 12 | 30 | F-16 | 99 | 78 | ||||
| 32 | 97.02 | 96.26 | 15 | 50 | 16 | 30 | F-16 | 105 | 84 | |||
| 34 | 103.08 | 102.32 | 56 | 16 | 32 | F-16 | 112 | 90 | ||||
| 36 | 109.15 | 108.39 | 56 | 16 | 32 | F-16 | 115 | 90 | ||||
| 38 | 115.21 | 114.45 | 60 | 16 | 34 | F-16 | 126 | 100 | ||||
| 40 | 121.28 | 120.51 | 60 | 16 | 34 | F-16 | 126 | 100 | ||||
| 44 | 133.40 | 132.64 | 65 | 16 | 38 | F-16 | 138 | 125 | ||||
| 48 | W | 鋳物 | 145.53 | 144.77 | 20 | 65 | 16 | 38 | (124) | - | ||
| 50 | 151.60 | 150.83 | 65 | 16 | 38 | (130) | ||||||
| 60 | 181.91 | 181.15 | 65 | 16 | 38 | (160) | ||||||
| 72 | 218.30 | 217.53 | 65 | 16 | 38 | (197) | ||||||
※1呼び幅075は12歯以上、呼び幅100は14歯以上が標準品です。
| H丸穴 | P丸穴+タップ | K新JISキー溝穴 | TK新JISキー溝穴+タップ(1箇所) N新JISキー溝穴+タップ(2箇所) C旧JISキー溝穴+タップ(2箇所) |
![]() | ![]() | ![]() | ![]() |
| [ ! ]タップ穴とセット スクリューはつきません | [ ! ]A形プーリの場合は山を避けるため 120°近辺になります。 |
| V段付穴 | F段付穴(ボス側ザグリ) | Y両端段付穴 | WB二段段付穴 |
![]() | ![]() | ![]() | ![]() |
| [ ! ]タップ穴とセット スクリューはつきません |
| 軸穴仕様 | 歯数・歯形・呼び幅・プーリ形状 | ‐ | 表面処理 | ‐ | 軸穴仕様 | ‐ | 内径 | ‐ | Z | ‐ | J | ‐ | Q | ‐ | R | ‐ | S | ‐ | T |
| H・T・P・TK・N・K・C | P16L100B | ‐ | NI | ‐ | T | 12 | |||||||||||||
| V・F | P26L075A | ‐ | BL | ‐ | V | ‐ | 55 | ‐ | Z67 | ‐ | J15 | ||||||||
| Y・WB | P36L050A | ‐ | NA | ‐ | Y | ‐ | 55 | ‐ | Q50 | ‐ | R75 | ‐ | S10 | ‐ | T2 |
| 歯数 | 歯形 | 呼び幅 | プーリ形状 | 表面処理 | プーリ形状 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | ||||||||||||
| 軸穴仕様 (~)1mm単位指定(・)選択 | ||||||||||||
| H(d) 丸穴 | P(d)・T(d) 丸穴+ タップ | K(d)キー溝・N(d)・TK(d) キー溝 + タップ | C(d) キー溝 + タップ | V・F 段付穴 | ||||||||
| V(d)・ F(d) | Z Z-d≧2 | J(0.1mm 単位) | ||||||||||
| P | 10 | L | 050 075 100 | A B | NA (生地) BL (黒染め) NI (無電解 ニッケル メッキ) | 6~14 | 6~14 | 10 | 10 | 6~12 | 8~14 | 3.0≦ J≦ LB-3.0 |
| 12 | 8~18 | 8~18 | 10~11 | 10~12 | 8~17 | 10~19 | ||||||
| 14 | 10~20 | 10~20 | 10~16 | 10~18 | 10~22 | 12~24 | ||||||
| 15 | 10~20 | 10~20 | 10~18 | 10~20 | 10~24 | 12~26 | ||||||
| 16 | 12~22 | 12~22 | 12~19 | 12~20 | 12~26 | 14~28 | ||||||
| 17 | 12~22 | 12~22 | 12~20 | 12~20 | 12~27 | 14~29 | ||||||
| 18 | 12~24 | 12~24 | 12~21 | 12~20 | 12~28 | 14~30 | ||||||
| 19 | 12~24 | 12~24 | 12~23 | 12~20 | 12~30 | 14~32 | ||||||
| 20 | 12~26 | 12~26 | 12~25 | 12~20 | 12~30 | 14~32 | ||||||
| 21 | 12~26 | 12~26 | 12~26 | 12~20 | 12~32 | 14~34 | ||||||
| 22 | 12~28 | 12~28 | 12~28 | 12~20 | 12~34 | 14~36 | ||||||
| 24 | 12~28 | 12~28 | 12~28 | 12~20 | 12~34 | 14~36 | ||||||
| 25 | 12~28 | 12~28 | 12~28 | 12~20 | 12~34 | 14~36 | ||||||
| 26 | 12~28 | 12~28 | 12~28 | 12~20 | 12~34 | 14~36 | ||||||
| 28 | 12~30 | 12~30 | 12~30 | 12~20 | 12~40 | 12~42 | ||||||
| 30 | 12~30 | 12~30 | 12~30 | 12~20 | 12~40 | 12~42 | ||||||
| 32 | 16~30 | 16~30 | 16~30 | 16~20 | 16~40 | 18~42 | ||||||
| 34 | 16~32 | 16~32 | 16~32 | 16~20 | 16~46 | 18~48 | ||||||
| 36 | 16~32 | 16~32 | 16~32 | 16~20 | 16~46 | 18~48 | ||||||
| 38 | 16~34 | 16~34 | 16~34 | 16~20 | 16~50 | 18~52 | ||||||
| 40 | 16~34 | 16~34 | 16~34 | 16~20 | 16~50 | 18~52 | ||||||
| 44 | 16~38 | 16~38 | 16~38 | 16~20 | 16~55 | 18~57 | ||||||
| 48 | W | NA (生地) BL (黒染め) | - | - | - | - | - | - | - | |||
| 50 | ||||||||||||
| 60 | ||||||||||||
| 72 | ||||||||||||
| 歯数 | プーリ形状 | プーリ形状 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A・W | |||||||||||
| 軸穴仕様 (~)1mm単位指定(・)選択 | |||||||||||
| H(d)丸穴 | P(d)・T(d)丸穴+タップ | K(d)キー溝・N(d)・ TK(d)キー溝 +タップ | C(d) キー溝 + タップ | V 段付穴 | Y 両段付穴・WB二段段付穴 | ||||||
| V(d) | Z Z-d≧2 | J(0.1mm 単位) | Y(d)・ WB(d) | Q・R | S・T(0.1mm単位) | ||||||
| 10 | A B | 6~14 | 6~14 | 10~14 | 10~12 | 6~14 | 8~16 | 3.0≦ J≦ LA-3.0 | 6~14 | 8~16 | S+T ≦ LA-3 |
| 12 | 8~18 | 8~18 | 10~18 | 10~18 | 8~20 | 10~22 | 8~20 | 10~22 | |||
| 14 | 10~20 | 10~20 | 10~20 | 10~20 | 10~26 | 12~28 | 10~26 | 12~28 | |||
| 15 | 10~20 | 10~20 | 10~20 | 10~20 | 10~28 | 12~30 | 10~28 | 12~30 | |||
| 16 | 12~22 | 12~22 | 12~22 | 12~20 | 12~31 | 14~33 | 12~31 | 14~33 | |||
| 17 | 12~22 | 12~22 | 12~22 | 12~20 | 12~31 | 14~33 | 12~31 | 14~33 | |||
| 18 | 12~24 | 12~24 | 12~24 | 12~20 | 12~31 | 14~33 | 12~31 | 14~33 | |||
| 19 | 12~24 | 12~24 | 12~24 | 12~20 | 12~40 | 14~42 | 12~40 | 14~42 | |||
| 20 | 12~26 | 12~26 | 12~26 | 12~20 | 12~40 | 14~42 | 12~40 | 14~42 | |||
| 21 | 12~26 | 12~26 | 12~26 | 12~20 | 12~40 | 14~42 | 12~40 | 14~42 | |||
| 22 | 12~28 | 12~28 | 12~28 | 12~20 | 12~43 | 12~45 | 12~43 | 12~45 | |||
| 24 | 12~28 | 12~28 | 12~28 | 12~20 | 12~48 | 14~50 | 12~48 | 14~50 | |||
| 25 | 12~28 | 12~28 | 12~28 | 12~20 | 12~53 | 14~55 | 12~53 | 14~55 | |||
| 26 | 12~28 | 12~28 | 12~28 | 12~20 | 12~56 | 14~58 | 12~56 | 14~58 | |||
| 28 | 12~30 | 12~30 | 12~30 | 12~20 | 12~65 | 14~67 | 12~65 | 14~67 | |||
| 30 | 12~30 | 12~30 | 12~30 | 12~30 | 12~68 | 14~70 | 12~68 | 14~70 | |||
| 32 | 16~30 | 16~30 | 16~30 | 16~20 | 16~72 | 18~74 | 16~72 | 18~74 | |||
| 34 | 16~32 | 16~32 | 16~32 | 16~20 | 16~78 | 18~80 | 16~78 | 18~80 | |||
| 36 | 16~32 | 16~32 | 16~32 | 16~20 | 16~78 | 18~80 | 16~78 | 18~80 | |||
| 38 | 16~34 | 16~34 | 16~34 | 16~20 | 16~86 | 18~88 | 16~86 | 18~88 | |||
| 40 | 16~34 | 16~34 | 16~34 | 16~20 | 16~86 | 18~88 | 16~86 | 18~88 | |||
| 44 | 16~38 | 16~38 | 16~38 | 16~20 | 16~93 | 18~95 | 16~93 | 18~95 | |||
| 48 | W | 16~38 | 16~38 | 16~38 | 16~20 | - | - | - | - | - | - |
| 50 | 16~38 | 16~38 | 16~38 | 16~20 | |||||||
| 60 | 16~38 | 16~38 | 16~38 | 16~20 | |||||||
| 72 | 16~38 | 16~38 | 16~38 | 16~20 | |||||||

| 呼び(N,C) | dH7 |
| 8~10(K) | +0.015 0 |
| 11~18 | +0.018 0 |
| 19~30 | +0.021 0 |
| 31~50 | +0.025 0 |
| 51~70 | +0.030 0 |
| 呼び(N) | bJS9 | t | ||
| 8~10 | 3 | ±0.0125 | 1.4 | +0.1 0 |
| 10K~12 | 4 | ±0.0150 | 1.8 | |
| 13~17 | 5 | 2.3 | ||
| 18~22 | 6 | 2.8 | ||
| 23~30 | 8 | ±0.0180 | 3.3 | +0.2 0 |
| 31~38 | 10 | |||
| 39~44 | 12 | ±0.0215 | ||
| 45~50 | 14 | 3.8 | ||
| 55 | 16 | 4.3 | ||
| 60~65 | 18 | 4.4 | ||
| 66~70 | 20 | ±0.0260 | 4.9 | |
| 呼び(C) | bJS9 | t | ||
| 10~12 | 4 | +0.022 +0.010 | 1.5 | +0.1 0 |
| 15~20 | 5 | 2 | ||
| 30 | 7 | +0.028 +0.013 | 3 | |
| 33~40 | 10 | 3.5 | ||
| 41~50 | 12 | +0.034 +0.016 | ||
| 55~60 | 15 | 5 | ||
| 61~70 | 18 | 6 | ||
| 適応軸径(d) | ねじサイズ |
| 4をこえ7以下 | M3×4 |
| 7をこえ12以下 | M4×5 |
| 12をこえ17以下 | M5×5 |
| 17をこえ30以下 | M6×8 |
| 30をこえ50以下 | M8×10 |
| 50をこえ90以下 | M10×12 |
[ ! ] 軸穴径φ4、φ9、φ71以上は新JISキー加工ができません。
[ ! ] 軸穴仕様が径φ10の場合は、新JISキー寸法が3、溝寸法(b)許容差が±0.0125、溝高さが1.4、公差が+0.1/0、セットスクリューサイズM4×3になります。
[ ! ] 軸穴径φ8、φ9、φ11、φ13、φ14、φ17、φ21~は旧JISキー加工ができません。
[ ! ] マシンキーは付属しません。別途ご用意をお願いいたします。推奨商品:>>平行キー、>>平行キーザグリ穴タイプ
| Alterations | 止めねじ角度変更 | フランジカシメなし | フランジカシメ片側のみ | |
| Code | KC90 | KC120 | NFC | RFC・LFC |
| Spec | 止めねじ角度を90°に 変更します。 [ ! ]A形プーリの場合は 山を避けるため 90°近辺になります。 ![]() | 止めねじ角度を120°に 変更します。 [ ! ]A形プーリの場合は 山を避けるため 120°近辺になります。 ![]() | フランジをカシメずに出荷します。 (フランジ2枚付属) ![]() | 片側のみフランジをカシメずに出荷します。 (フランジ1枚付属) ![]() |
| Alterations | 止め輪溝追加工 | タップ穴寸法変更 | ボスカット | ||||||||||||||
| Code | SRG | TPC | BC | ||||||||||||||
| Spec | 段付穴の軸径に合った止め輪溝を加工します。 適用条件 [ ! ]肉厚最低2mm [ ! ]軸穴仕様V・Fのみ適用 [ ! ]Z寸法の止め輪溝規格を適用 [ ! ]n≦J-SRG-m ![]() ※止め輪溝寸法は下記表を参照ください。 | タップ穴の寸法を変更します。 [ ! ]軸穴仕様がP・N・Cの場合のみ適用
| ボスの長さを0.5㎜単位でカットします。![]() [ ! ]軸穴仕様H・V・F:3≦BC<L-W [ ! ]軸穴仕様P・N・C:M+3≦BC<L-W [ NG ]A形は適用不可 |
| Alterations | 側面穴追加工* | ||
| 側面タップ穴 | 側面通し穴 | 側面ザグリ穴 | |
| Code | QTC・QFC・QSC | KTC・KFC・KSC | ZTC・ZFC・ZSC |
| Spec | ボス側の側面にタップ穴を追加工します。 適用条件 [ ! ]肉厚条件 最低2mm A形:d+M+4≦Q□C≦E-(M+4) 軸穴仕様Vの場合 Z+M+4≦Q□C≦E-(M+4) B形:d+M+4≦Q□C≦D-(M+4) 軸穴仕様Vの場合 Z+M+4≦Q□C≦D-(M+4) [ ! ]軸穴仕様がP・N・Cを指定している場合 QTC:KC120を同時に指定 QFC:KC120は同時に適用不可 QSC:適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可 ![]() | ボス側の側面に通し穴を追加工します。 適用条件 [ ! ]肉厚条件 最低2mm A形:d+K+4≦K□C≦E-(K+4) 軸穴仕様Vの場合 Z+K+4≦K□C≦E-(K+4) B形:d+K+4≦K□C≦D-(K+4) 軸穴仕様Vの場合 Z+K+4≦K□C≦-(K+4) [ ! ]軸穴仕様がP・N・Cを指定している場合 KTC:KC120を同時に指定 KFC:KC120は同時に適用不可 KSC:適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可 ![]() | ボス側の側面にザグリ穴を追加工します。 適用条件 [ ! ]肉厚条件 最低2mm A形:d+d2+4≦Z□C≦E-(d2+4) 軸穴仕様Vの場合 Z+d2+4≦Z□C≦E-(d2+4) B形:d+d2+4≦Z□C≦D-(d2+4) 軸穴仕様Vの場合 Z+d2+4≦Z□C≦D-(d2+4) [ ! ]軸穴仕様がP・N・Cを指定している場合 ZTC:KC120を同時に指定 ZFC:KC120は同時に適用不可 ZSC:適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可 ![]() |
■止め輪溝寸法

| ZH7 | d2 | 許容差 | m | 許容差 | n (最小) |
| 10 | 10.4 | +0.11 0 | 1.15 | +0.14 0 | 1.5 |
| 11 | 11.4 | ||||
| 12 | 12.5 | ||||
| 13 | 13.6 | ||||
| 14 | 14.6 | ||||
| 15 | 15.7 | ||||
| 16 | 16.8 | ||||
| 17 | 17.8 | ||||
| 19 | 20 | +0.21 0 | |||
| 20 | 21 | ||||
| 21 | 22 | ||||
| 22 | 23 |
| ZH7 | d2 | 許容差 | m | 許容差 | n (最小) |
| 24 | 25.2 | +0.21 0 | 1.15 | +0.14 0 | 1.5 |
| 25 | 26.2 | ||||
| 26 | 27.2 | ||||
| 28 | 29.4 | ||||
| 30 | 31.4 | ||||
| 32 | 33.7 | ||||
| 35 | 37 | 1.65 | 2 | ||
| 37 | 39 | ||||
| 40 | 42.5 | +0.25 0 | 1.9 | ||
| 42 | 44.5 | ||||
| 45 | 47.5 | ||||
| 47 | 49.5 |
| ZH7 | d2 | 許容差 | m | 許容差 | n (最小) |
| 52 | 55 | +0.3 0 | 2.2 | +0.14 0 | 2 |
| 55 | 58 | ||||
| 60 | 63 | ||||
| 62 | 65 | ||||
| 68 | 71 | 2.7 | 2.5 | ||
| 72 | 75 | ||||
| 80 | 83.5 | +0.35 0 |
適用止め輪は>>こちら
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,713円 ( 1,884円 ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
2,388円 ( 2,627円 ) | 3日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
2,225円 ( 2,448円 ) | 5日目 |
軸穴種類・径を簡単指定。三ツ星ベルトのプーリにミスミが図面レスで軸穴加工し、お届けします。
