フレキシブルカップリング E

フレキシブルカップリング E E-40-11-12
通常単価(税別)
13,043円
税込単価
14,347円
通常出荷日：15日目

分割構造で組み付けしやすいオルダムカップリング。 【特長】・軸径Φ5～Φ32まで36型式を標準化。・樹...

詳細を確認

型番:

E-40-11-12
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

E-40-11-12の仕様・寸法情報

種類詳細
オルダムタイプ
種類
本体
用途
標準 / サーボモータ / ステッピングモータ
軸穴径（加工済） D1(φ)
11
許容トルク(N・m)
17.65
軸穴径（加工済） D2(φ)
12
許容トルク（範囲）(N・m)
10.01～20.00
外径A(φ)
40
慣性モーメント(kg・m2)
2.57×10-5
許容偏心(mm)
0.15
本体材質
[アルミニウム] A2014
許容偏角(deg)
0.5
許容ミスアラインメント
偏角 / 偏心
最高回転数（範囲）(r/min)
7,001～10,000
最高回転数(r/min)
8000
許容偏心範囲(mm)
0.02～0.2
RoHS?
10
-
-

商品情報

フレキシブルカップリング Eの特長

商品画像

商品画像

構造図（スライダー、サイドリング、ロックボルト、ボディ、サイドリング）

構造図（スライダー、サイドリング、ロックボルト、ボディ、サイドリング）

 材質表面処理
ボディ高力アルミ合金アルマイト
サイドリング高力アルミ合金アルマイト
スペーサ高力アルミ合金アルマイト
スライダ高力アルミ合金アルマイト
ボルトSCM435緩み止め処理

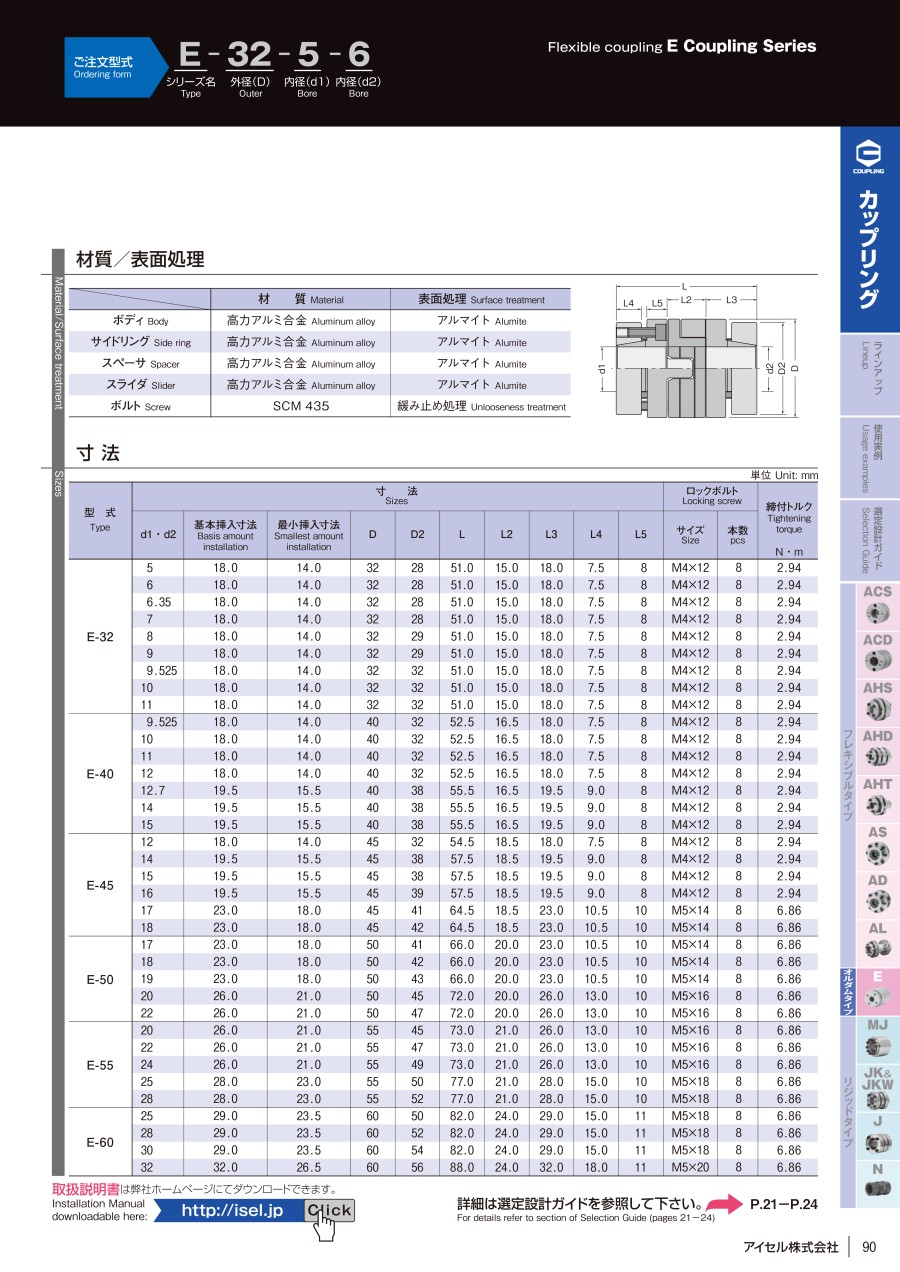

寸法

寸法図

寸法図

単位：mm

型式寸法ロックボルト締付トルク
N・m
d1・d2DD2LL2L3L4L5サイズ本数
E-325322851.015.018.07.58M4×1282.94
6322851.015.018.07.58M4×1282.94
6.35322851.015.018.07.58M4×1282.94
7322851.015.018.07.58M4×1282.94
8322951.015.018.07.58M4×1282.94
9322951.015.018.07.58M4×1282.94
9.525323251.015.018.07.58M4×1282.94
10323251.015.018.07.58M4×1282.94
11323251.015.018.07.58M4×1282.94
E-409.525403252.516.518.07.58M4×1282.94
10403252.516.518.07.58M4×1282.94
11403252.516.518.07.58M4×1282.94
12403252.516.518.07.58M4×1282.94
12.7403855.516.519.59.08M4×1282.94
14403855.516.519.59.08M4×1282.94
15403855.516.519.59.08M4×1282.94
E-4512453254.518.518.07.58M4×1282.94
14453857.518.519.59.08M4×1282.94
15453857.518.519.59.08M4×1282.94
16453957.518.519.59.08M4×1282.94
17454164.518.523.010.510M5×1486.86
18454264.518.523.010.510M5×1486.86
E-5017504166.020.023.010.510M5×1486.86
18504266.020.023.010.510M5×1486.86
19504366.020.023.010.510M5×1486.86
20504572.020.026.013.010M5×1686.86
22504772.020.026.013.010M5×1686.86
E-5520554573.021.026.013.010M5×1686.86
22554773.021.026.013.010M5×1686.86
24554973.021.026.013.010M5×1686.86
25555077.021.028.015.010M5×1886.86
28555277.021.028.015.010M5×1886.86
E-6025605082.024.029.015.011M5×1886.86
28605282.024.029.015.011M5×1886.86
30605482.024.029.015.011M5×1886.86
32605688.024.032.018.011M5×2086.86

型番リスト

表示件数
  • 1
    • 型番
    E-40-11-12

    軸穴径（加工済） D1

    (φ)

    許容トルク

    (N・m)

    軸穴径（加工済） D2

    (φ)

    許容トルク（範囲）

    (N・m)

    外径A

    (φ)

    慣性モーメント

    (kg・m2)

    許容偏心

    (mm)

    許容偏角

    (deg)

    最高回転数（範囲）

    (r/min)

    最高回転数

    (r/min)

    		RoHS?最小発注数量
    11
    17.65
    12
    10.01～20.00
    40
    2.57×10-5
    0.15
    0.5
    7,001～10,000
    8000
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    13,043円
    ( 14,347円 )
    15日目
  • 1

    • 詳細情報

    基本情報

    分割構造で組み付けしやすいオルダムカップリング。
    【特長】
    ・軸径Φ5～Φ32まで36型式を標準化。
    ・樹脂部に与圧を与えることによりバックラッシ無し。
    ・高いねじり剛性。
    ・組み付けし易い構造。
    【用途】
    ・輪転機、コンベアなど。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    フレキシブルカップリング Eの型番E-40-11-12のページです。 型番E-40-11-12に関する仕様情報を記載しております。
