汎用コンパクト形リミットスイッチ 超長寿命
- 通常単価(税別)
- 16,138円～23,714円
- 税込単価
- 17,752円～26,085円
現場環境での機械的寿命が、従来の3倍以上を実現。信頼性の向上により、チョコ停を...
詳細情報を確認する商品情報

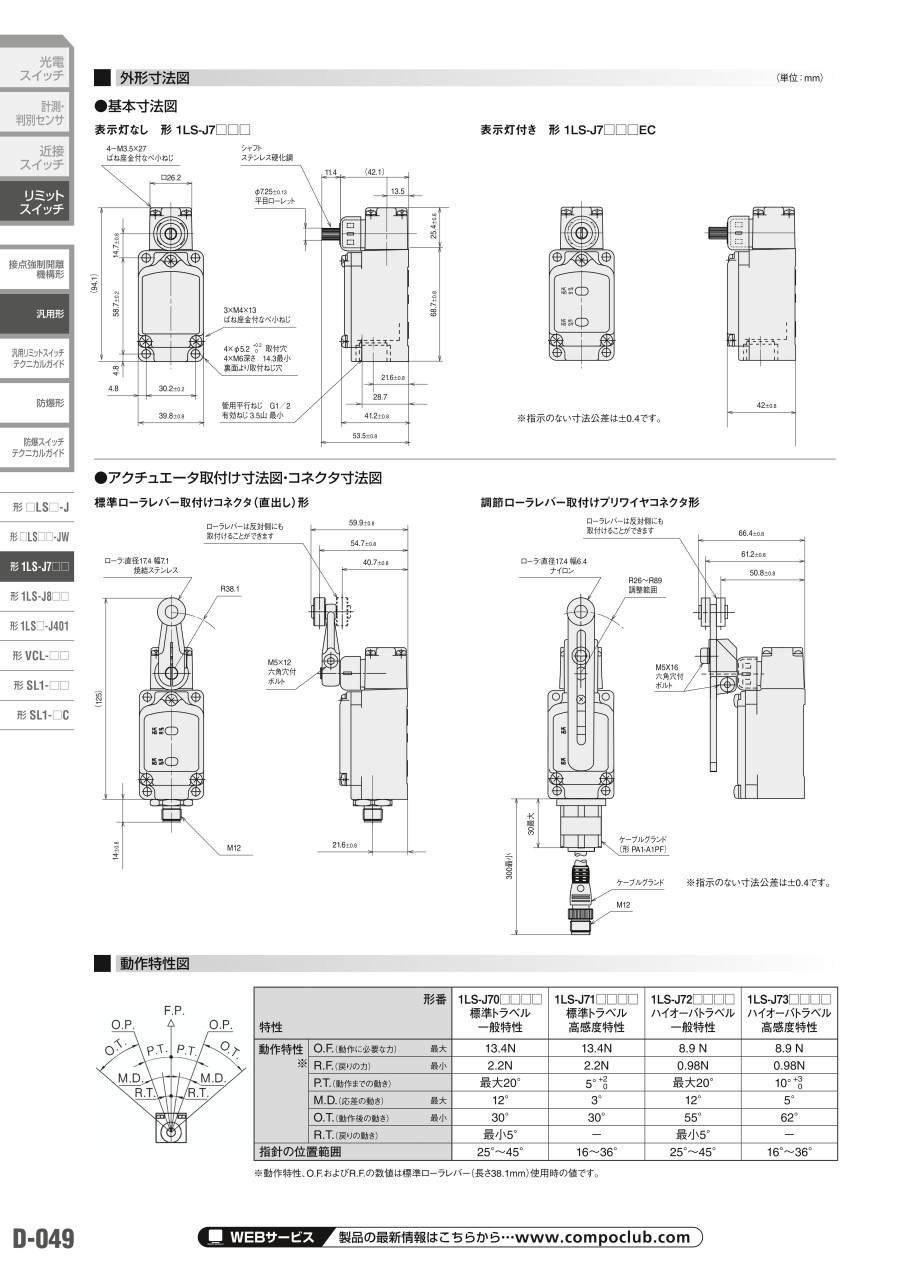

外形図
基本寸法図
表示灯なし 形 1LS-J7□□□
表示灯付き 形 1LS-J7□□□EC
※指示のない寸法公差は±0.4です。
アクチュエータ取付け寸法図・コネクタ寸法図
標準ローラレバー取付けコネクタ（直出し）形
調節ローラレバー取付けプリワイヤコネクタ形
※指示のない寸法公差は±0.4です。
製品仕様
| 形番 | 1LS-J70□ | 1LS-J71□ | 1LS-J72□ | 1LS-J73□ | ||
|---|---|---|---|---|---|---|
| 外部規格 | 準拠規格 | NECA C 4508、 JIS C 8201-5-1 | ||||
| 認証規格 | UL/CSA/GB 注1 | |||||
| 構造 | 接触形式 | 2回路双断 | ||||
| 端子形状 | M4ねじ（スイッチ端子ねじ） | |||||
| 接点形状 | 銀リベット | |||||
| 保護構造 | IP67（IEC60529、JIS C 0920） | |||||
| 電気的性能 | 電気定格 | 別表1．をご覧ください。 | ||||
| 耐電圧 | 同極端子間： 1,000V50/60Hz1分間） 各端子と非充電金属部間： 2,000V50/60Hz1分間 注4 | |||||
| 絶縁抵抗 | 100MΩ以上（DC500V絶縁抵抗計） | |||||
| 初期接触抵抗 | 接点 | 50mΩ以下（DC 6～8V 通電電流1A, 電圧降下法で測定） | ||||
| コネクタ | 40mΩ以下（コード等固定抵抗は除く） | |||||
| 推奨接点最小使用電圧・電流 | DC24V-10mA | |||||
| 機械的性能 | アクチュエータ強度 | OFの5倍（動作方向に1分間） | ||||
| 耐衝撃 | 300m/s2 | 200m/s2 | 300m/s2 | |||
| 自由位置と動作限度位置で接点開離が1ms以下（NECA C 4508） | ||||||
| 耐振動 | 複振幅1.5mm, 周波数10～55Hz, 連続2時間 自由位置と動作限度位置で接点開離が1ms以下（ NECA C 4508） | |||||
| 許容動作速度 | 形 1LS-J70□、1LS-J72□、1LS-J73□： 1.7mm/s～0.5m/s 形 1LS-J71□： 0.4mm/s～0.5m/s （最低速度：接点の不安定状態が0.1s以下 最高速度：アクチュエータの破損がないこと） | |||||
| 機械的動作頻度 | 120回/min以下 | |||||
| コード引き抜き強度 | 100N以上 | |||||
| 寿命 | 機械的寿命 | 3,000万回以上動作後の動きは規格値の70～100% | ||||
| 電気的寿命 | 別表3．をご覧ください。 | |||||
| 環境条件 | 使用温度範囲 | -10℃～+70℃（ただし、氷結しない場合 注2） | ||||
| 使用湿度範囲 | 98%RH以下 注3 | |||||
| 推奨締付けトルク | 本体 | 5～6N・m（M5六角穴付ボルト） | ||||
| カバー | 1.3～1.7N・m（M4ねじ） | |||||
| ヘッド | 0.8～1.2N・m（M3.5ねじ） | |||||
| レバー | 4～5.2N・m（M5ねじ） | |||||
| 端子 | 1.3～1.7N・m（M4歯付き座金付きバインド小ねじ） | |||||
注1 一部対象外の機種があります。
注2 二重シール（Sタイプ）については形 1LS-J71□： 0～+70℃、その他： -5～+70℃
注3 コネクタ、プリワイヤコネクタタイプは95%RHです。
注4 表示灯付の場合は, 表示灯を外した時の値です。
別表1.電気定格
| 表示灯の種類 | なし | AC/DC 12～125V共用 LEDランプ付き | ||
|---|---|---|---|---|
| 種類 | 形番 | 電気定格 | 形番 | 電気定格 |
| 標準特性形 | 1LS-J700 1LS-J720 | AC 125、250、480V-10A AC 125V- 1/2HP AC 250V-1HP DC 125V-0.8A DC 250V-0.4A | 1LS-J700EC 1LS-J720EC | AC 125V-5A DC 125V-0.8A |
| 標準特性 二重シール形 | - | - | 1LS-J700SEC 1LS-J720SEC | AC 125V-5A DC 125V-0.8A |
| 高感度特性形 | 1LS-J710 1LS-J730 | AC 125、250、480V-10A AC 125V- 1/2HP AC 250V-1HP DC 125V-0.8A DC 250V-0.4A | 1LS-J710EC 1LS-J730EC | AC 125V-5A |
| 高感度特性 二重シール形 | - | - | 1LS-J710SEC 1LS-J730SEC | AC 125V-5A |
| 直流用 コネクタ プリワイヤコネクタ | - | - | 1LS-J7□0EC-PD 1LS-J7□0EC-PD03 | DC 30V-3A |
別表2.GB規格適合品電気定格
| - | 用途カテゴリ | 定格 | 定格通電電流（lth） | ||
|---|---|---|---|---|---|
| 表示灯なし | LEDランプ付き | ネオンランプ付き | |||
| 標準負荷形 | AC-15 | 3.0A-AC 240V | 3.0A-AC 125V | 3.0A-AC 240V | 10A |
| DC-12 | 0.4A-DC 30V | 0.4A-DC 30V | - | 10A | |
別表3.電気的寿命
| 内部スイッチ | 負荷条件 | 寿命 | 定格 | 寿命 |
|---|---|---|---|---|
| 標準負荷形 | 定格負荷 | 50万回以上 | AC 125V-10mA DC 30V-10mA | 3,000万回 以上 |
| 微少負荷形 | 定格負荷 | 200万回以上 | ||
| 二重シール形 | 定格負荷 | 20万回以上 |
規格表
商品特長詳細
動作ヘッド内部の可動部品の摺動性、耐食性を向上させています。
（1） 動作シャフト部の二重シール化（Vリング+Oリング）により動作ヘッド部のシール性向上。
（2） （3）動作シャフト他の可動部品SUS窒化処理+特殊コーティングを施すことにより、摺動性の改良および水の侵入時の腐食防止。
（4） シャフト部Oリングの特殊コーティングにより、摺動性を改良。
（5）グリスを流動性の高い極圧に強いものに変更。
以上の改良により、可動部品の長寿命化を実現。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,138円 ( 17,752円 ) | 4日目 |
16,704円 ( 18,374円 ) | 4日目 |
22,654円 ( 24,919円 ) | 4日目 |
23,714円 ( 26,085円 ) | 5日目 |
19,546円 ( 21,501円 ) | 4日目 |
17,181円 ( 18,899円 ) | 4日目 |
19,525円 ( 21,478円 ) | 4日目 |
23,114円 ( 25,425円 ) | 4日目 |
21,548円 ( 23,703円 ) | 4日目 |
19,629円 ( 21,592円 ) | 4日目 |
16,138円 ( 17,752円 ) | 4日目 |
16,704円 ( 18,374円 ) | 4日目 |
16,138円 ( 17,752円 ) | 4日目 |
17,485円 ( 19,234円 ) | 4日目 |
22,654円 ( 24,919円 ) | 4日目 |
23,714円 ( 26,085円 ) | 4日目 |
17,591円 ( 19,350円 ) | 4日目 |
詳細情報
基本情報
現場環境での機械的寿命が、従来の3倍以上を実現。信頼性の向上により、チョコ停を大幅に削減します。
【特長】
・機械的寿命3,000万回以上。
・摺動性の向上・耐食性の向上等により、アクチュエータの復帰不良を防止。
・スイッチへの結線をコネクタ化し、シール不良を防止。
・一目で確認できる蛍光表示の設定表示機能により、初期設定不良を防止。
・ UL／CSA／GB（CCC）規格認定品も用意しています。
【用途】
・自動車製造設備、およびこれらに関連する専用工作機械・搬送機械・自動組立機械。
・一般産業機械。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
