汎用コンパクト形リミットスイッチ 屋外用
- 通常単価(税別)
- 11,015円～14,834円
- 税込単価
- 12,117円～16,317円
通常出荷日：4日目
屋外での直射日光の熱、気温の著しい変化に優れた耐久性があります。【特長】・バリエーションが豊富です。・...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
基本寸法図
※指示のない寸法公差は±0.4です。
アクチェエータ取付け寸法図
ローラレバー形
調整ローラレバー形
※指示のない寸法公差は±0.4です。
製品仕様
| 形番 | 1LS-J80□ | 1LS-J82□ | 1LS-J83□ | ||
|---|---|---|---|---|---|
| 外部規格 | 準拠規格 | NECA C 4508/JIS C 8201-5-1 | |||
| 認証規格 | UL/CSA/GB | ||||
| 構造 | 接触形式 | 2回路双断 | |||
| 端子形状 | M4ねじ（スイッチ端子ねじ） | ||||
| 接点形状 | 銀リベット | ||||
| 保護構造 | IP67（IEC60529、 JIS C 0920） | ||||
| 電気的性能 | 電気定格 | 別表1．をご覧ください。 | |||
| 耐電圧 | 同極端子間 | AC 1000V 50/60Hz 1分間 | |||
| 各端子と非充電金属部間 | AC 2000V 50/60Hz 1分間 | ||||
| 絶縁抵抗 | 100MΩ 以上（DC 500V絶縁抵抗計） | ||||
| 初期接触抵抗 | 銀： 50mΩ 以下（DC 6～8V、通電電流1A、電圧降下法） 金めっき： 100mΩ 以下（DC 6～8V、通電電流0.1A、電圧降下法） | ||||
| 推奨 接点最小使用電圧・電流 | 24V-10mA、12V-20mA | ||||
| 機械的性能 | アクチュエータ強度 | O.F.の5倍（動作方向に1分間） | |||
| 端子強度 | 1.5N・mの締付けトルクに1分間耐える | ||||
| 耐衝撃 | 300m/s2自由位置と動作限度位置で接点開離が1ms以下（NECA C 4508） | ||||
| 耐振動 | 複振幅1.5mm、周波数10～55Hz、連続2時間 自由位置と動作限度位置で接点開離が1ms以下（NECA C 4508） | ||||
| 許容動作速度 | 1.7mm/s～0.5m/s | ||||
| 機械的動作頻度 | 60回/min以下 | ||||
| 寿命 | 機械的寿命 | 1,000万回以上 動作後の動きは規格値の70～100% | |||
| 電気的寿命 | 別表2．をご覧ください。 | ||||
| 環境条件 | 使用温度範囲 | -10～+70℃（ただし、氷結しない場合） 二重シール（Sタイプ）は-5～+70℃ | |||
| 使用湿度範囲 | 98%RH以下 | ||||
| 推奨締付けトルク | 本体 | 5～6N・m（M5六角穴付ボルト） | |||
| カバー | 1.3～1.7N・m（M4ねじ） | ||||
| ヘッド | 0.8～1.2N・m（M3.5ねじ） | ||||
| レバー | 4～5.2N・m（M5六角穴付ボルト） | ||||
| 端子 | 1.0～1.4N・m（M4バインド小ねじ） | ||||
別表1. 電気定格
| 内部スイッチ | 標準タイプ | 二重シール形 | ||
|---|---|---|---|---|
| 種類 | 形番 | 電気定格 | 形番 | 電気定格 |
| 標準特性形 | 1LS-J80□ 1LS-J82□ | AC 125、250、480V-10A AC 125V-1/2HP AC 250V-1HP DC 125V-0.8A DC 250V-0.4A | 1LS-J80□S 1LS-J82□S | AC 125、250、480V-5A AC 125V-1/8HP AC 250V-1/4HP DC 125V-0.8A DC 250V-0.4A |
| 高感度特性形 | 1LS-J83□ | AC 125、250、480V-10A AC 125V-1/2HP AC 250V-1HP DC 125V-0.8A DC 250V-0.4A | 1LS-J83□S | AC 125、250、480V-5A AC 125V-1/8HP AC 250V-1/4HP |
別表2．電気的寿命
| 内部スイッチ | 負荷条件 | 寿命 |
|---|---|---|
| 標準負荷形 | 定格負荷 | 50万回以上 |
| 標準負荷二重シール形 | 定格負荷 | 20万回以上 |
| 微少負荷形 | 定格負荷 | 200万回以上 |
※開閉頻度20回/minの条件にて

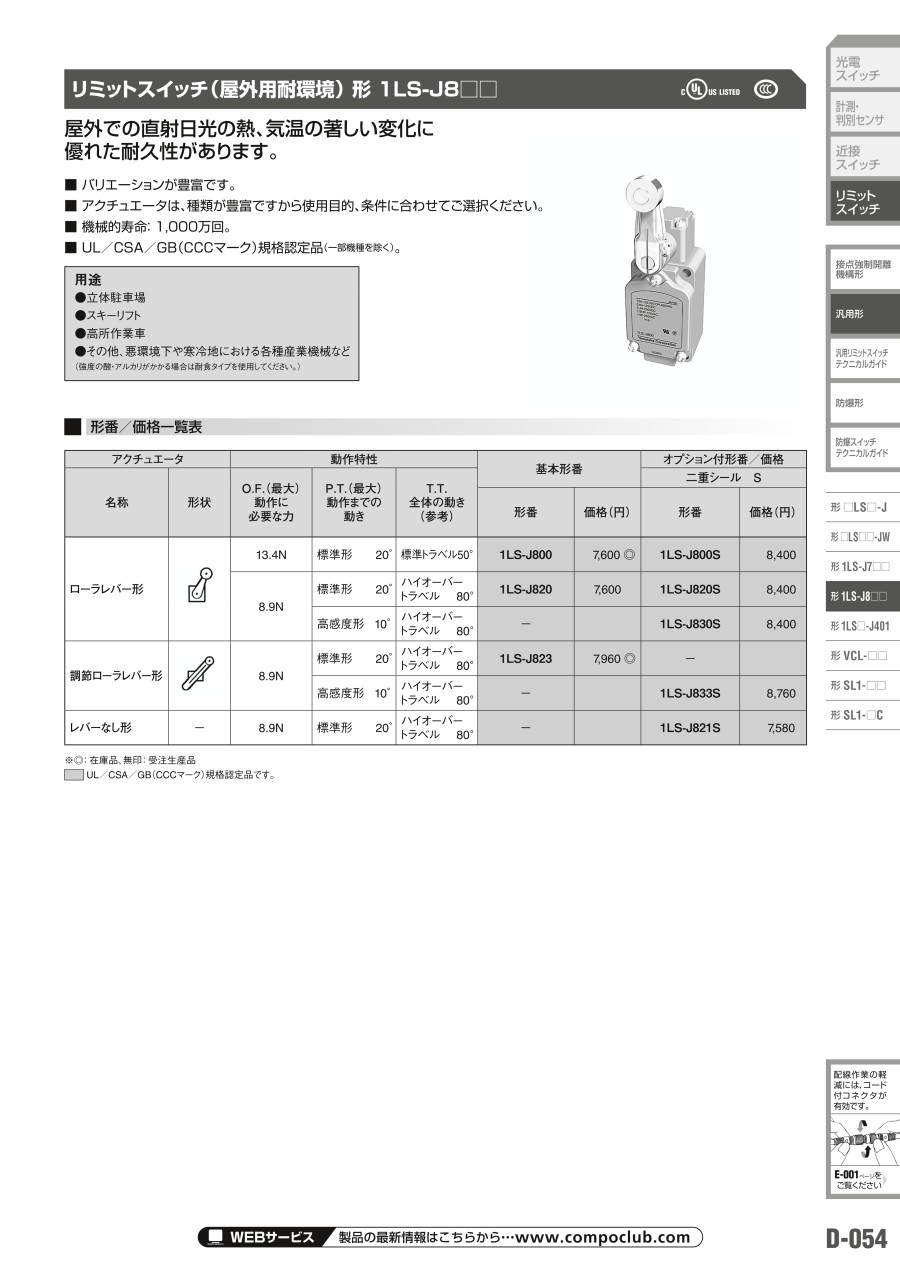

規格表
商品特長詳細
（1） レバーの固定ボルトはSUS材を使用するとともにフッソコーティングを実施し、取外し性を向上。
（2） レバーボデーとヘッドの間隔を大きくし耐腐食、耐塵埃、耐凍結の性能を向上。
（3） ハウジングの腐食をさまたげるヘッド構造と、シャフトをSUS材にすることにより、レバーの復帰不良を改善。
（4） シャフトの内部可動部は、特殊硬化処理を実施し耐摩耗と耐食性能を向上。
（5） 動作機構部のグリスは使用温度範囲の広い（- 60℃～160℃）グリスに変更し温度特性を向上。
（6） 動作のスムーズ性能を維持するため、ヘッド内部プランジャーに特殊コーティングを実施。
（7） 外部のねじはすべてSUS材を使用し錆びによる、取外し不具合を対策しました。
（8） シールゴムは全てシリコーンゴムを使用し低温特性を向上。
（9） 本体、ハウジングは耐食性の向上のため特殊防錆処理を実施。
詳細情報
基本情報
屋外での直射日光の熱、気温の著しい変化に優れた耐久性があります。
【特長】
・バリエーションが豊富です。
・アクチュエータは、種類が豊富ですから使用目的、条件に合わせてご選択ください。
・機械的寿命： 1,000万回。
・UL／CSA／GB規格認定品。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
