汎用コンパクト形リミットスイッチ スパッタ対策形
- 通常単価(税別)
- 11,069円～15,134円
- 税込単価
- 12,176円～16,647円
スパッタ付着防止対策を施しています。UL／CSA／CCC規格認定品です。※本シ...
詳細情報を確認する- 種類
- リミットスイッチ
- 認定規格
- TUV/UL/GB(CCC)/CSA/RU
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が8型番あります。
商品情報
製品仕様
| 型番 | オプション | 動作特性 | アクチュエータ | ||
|---|---|---|---|---|---|
| O.F.（最大） 動作に 必要な力 | P.T.（最大） 動作まで の動き | T.T.（参考） 全体の動き | 形状 | ||
| 1LS61-JW2 | - | 8.9N | 標準形20° | ハイオーバートラベル80° | ローラレバー形 |
| 1LS61-JWC | LEDランプ付き AC/DC 12～125V | ||||
| 1LS71-JSW2 | 二重シール | 高感度形10° | |||
| 1LS71-JSWC | 二重シール+LED | ||||
| 1LS71-JW | ネオンランプ付き AC 100/200V | ||||
| 1LS71-JWC | LEDランプ付き AC/DC 12～125V | ||||
| 1LS74-JWC | LEDランプ付き AC/DC 12～125V | ハイオーバートラベル80° ダブルナット締め付けレバー | |||
| 5LS7-JSWC | 二重シール+LED | 15.7N | 1.7mm | 7.3mm | ブーツシール ローラプランジャ形 |
| 5LS7-JW | ネオンランプ付き AC 100/200V | ||||
| 5LS7-JWC | LEDランプ付き AC/DC 12～125V | ||||
性能
| 型番 | 1LS61-J口口、1LS71-J口口、1LS74-J口口、5LS7-J口□ | |||
|---|---|---|---|---|
| 外部規格 | 準拠規格 | NECA C 4508／JIS C 8201-5-1 | ||
| 認定規格 | UL／CSA／GB14048.5 | |||
| 構造 | 接触形式 | 2回路双断 | ||
| 端子形状 | M4歯付き座金付きバインド小ねじ | |||
| 接点形状 | リベット | |||
| 保護構造 | IP67（IEC60529、JIS C 0920） | |||

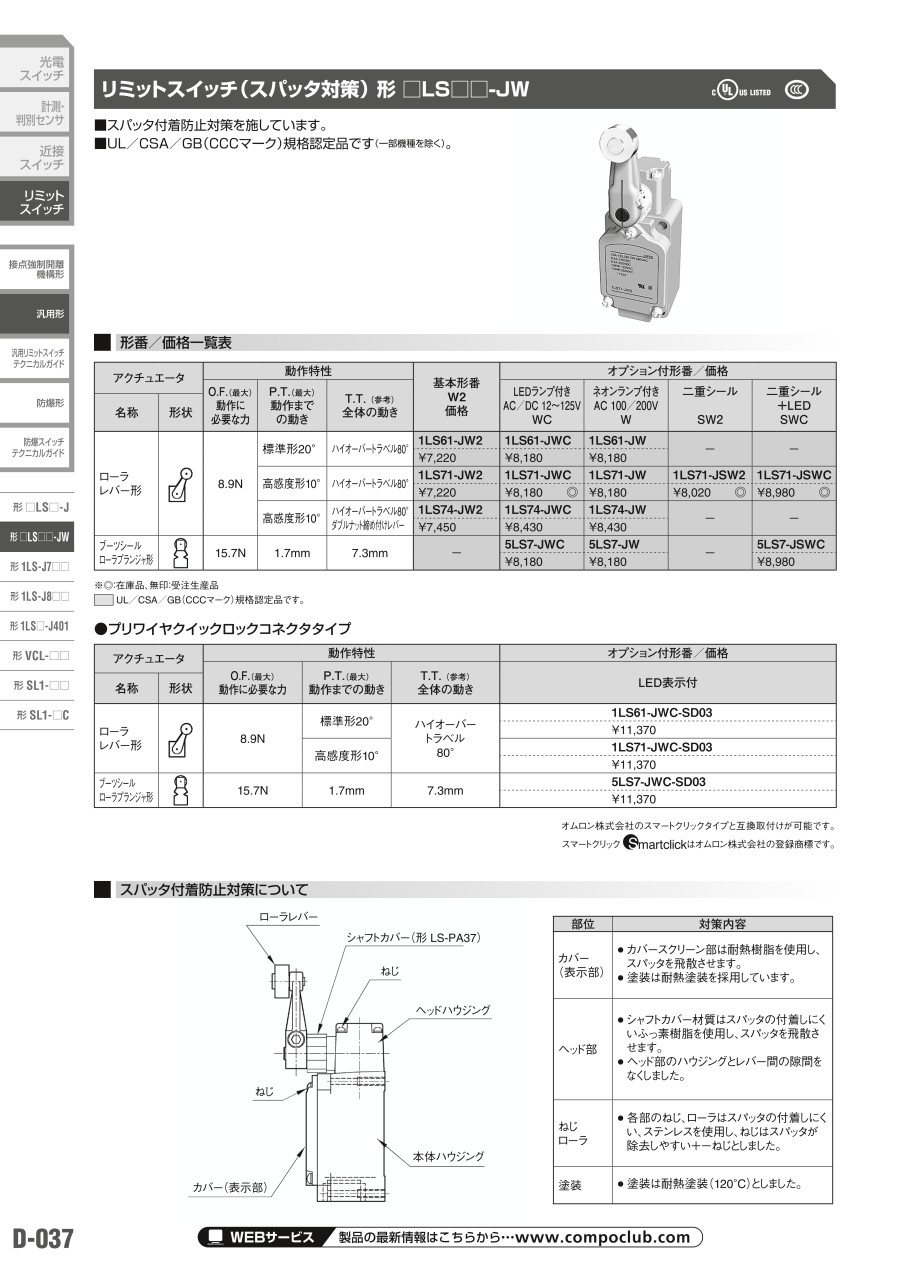

| 電気的性能 | 電気定格 | デジタルカタログ「02-D-039」頁 別表1．をご覧ください。 | ||
| 耐電圧 | 同極端子間 | AC1,000V 50/60Hz 1分間 | ||
| 各端子と非充電金属部間 | AC2,000V 50/60Hz 1分間 | |||
| 絶縁抵抗 | 100MΩS以上（DC500V絶縁抵抗計） | |||
| 初期接触抵抗 | 銀：50mΩ以下（DC6～8V、通電電流1A、電圧降下法） 金めっき：100mΩ以下（DC6～8V、通電電流0.1A、電圧降下法） | |||
| 推奨 接点最小使用電圧・電流 | 銀：24V-10mA、12V-20mA 金めっき：5V-10mA | |||
| 機械的性能 | アクチュエータ強度 | O.F.の5倍（動作方向に1分間） | ||
| 端子強度 | 1.5N・mの締付けトルクに1分間耐える | |||
| 耐衝撃 | 300m/s2自由位置と動作限度位置で接点開離が1ms以下（NECA C 4508） | |||
| 耐振動 | 複振幅1.5mm、周波数10～55Hz、連続2時間 自由位置と動作限度位置で接点開離が1ms以下（NECA C 4508） | |||
| 許容動作速度 | 形 1LS□□：1.7mm/s～0.5m/s 形 5LS7-J□□：0.2mm/s～0.5m/s | |||
| 機械的動作頻度 | 120回/min以下 | |||
| 寿命※ | 機械的寿命 | 1,000万回以上動作後の動きは、規格値の70～100% | ||
| 電気的 寿命 | 機種 | 標準負荷形内部スイッチ | 標準負荷二重シール形内部スイッチ | |
| 寿命 | 50万回以上（定格負荷） | 20万回以上（定格負荷） | ||
| 環境条件 | 使用温度範囲 | 標準形：-10～+70℃ 二重シール形：-5～+70℃ （ただし、氷結しない場合） | ||
| 使用湿度範囲 | 98%RH以下 | |||
| 推奨締付け トルク | 本体 | 5～6N・m（M5六角穴付ボルト） | ||
| カバー | 1.3～1.7N・m（M4ばね座金付きなべ小ねじ） | |||
| ヘッド | 0.8～1.2N・m（M3.5ばね座金付きなべ小ねじ） | |||
| レバー | 4～5.2N・m（M5六角穴付ボルト） | |||
| 端子 | 1.0～1.4N・m（M4歯付き座金付きバインド小ねじ） | |||
※開閉頻度20回/minの時、上記の条件を満たします。
詳細情報
基本情報
スパッタ付着防止対策を施しています。UL／CSA／CCC規格認定品です。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
