汎用コンパクト形リミットスイッチ
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 7,392円～31,745円特別価格
- 税込単価
- 8,131円～34,920円特別価格
堅牢構造、豊富なバリエーションを誇る使用範囲の広い汎用タイプのリミットスイッチ...
詳細情報を確認する- 種類
- リミットスイッチ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が171型番あります。
商品情報

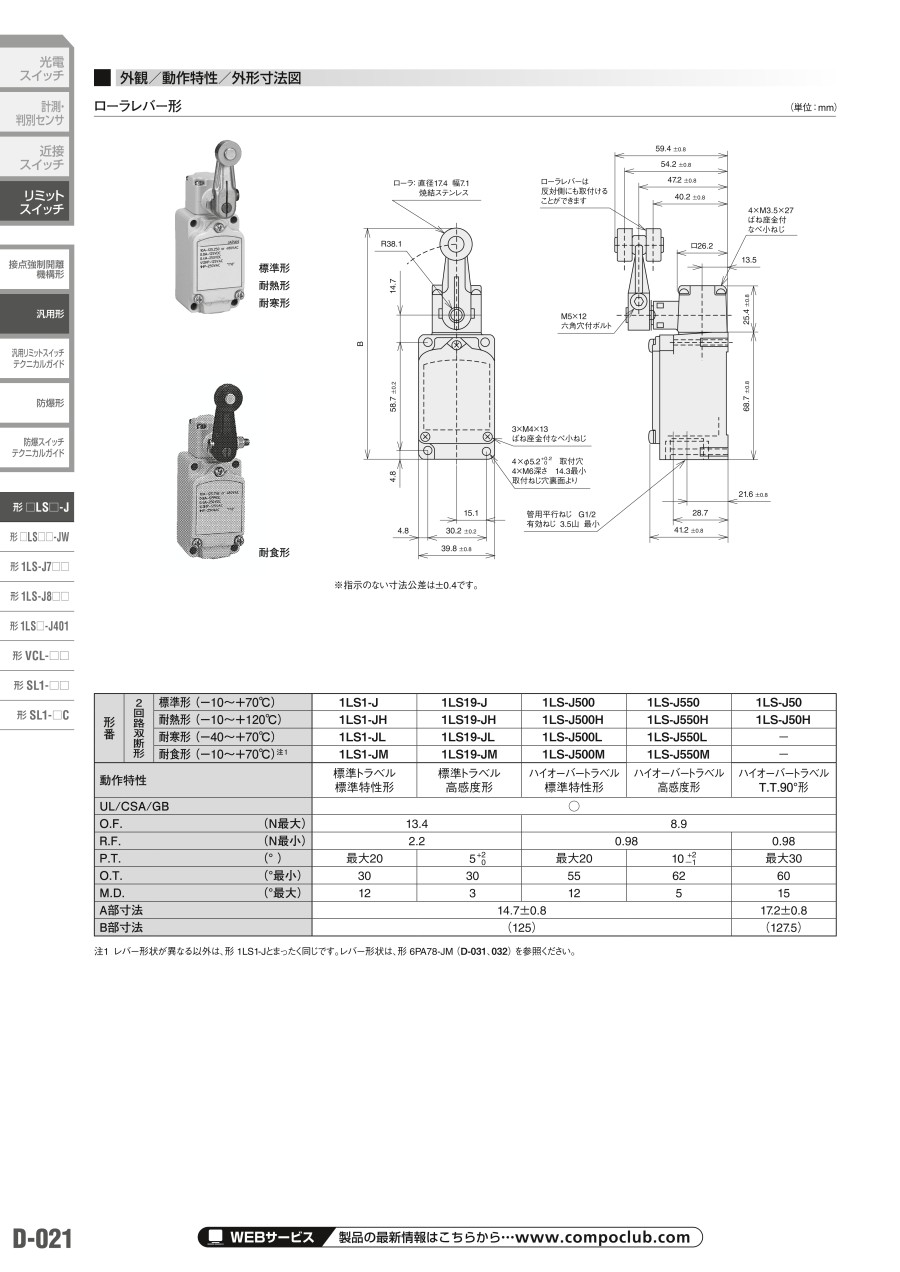

外形図
単位：mm
※指示のない寸法公差は±0.4。
ローラレバー形
調整ローラレバー形
軽作動ロッドレバー形
フォークレバーロック作動形
プランジャ形
ボールプランジャ形
ローラプランジャ形
ブーツシールローラプランジャ形
側面ローラプランジャ形
無方向動作形
レバーなし形
補助部品の外形寸法図-ランプカバー
補助部品の外形寸法図-補助アクチュエータ
製品仕様
| 項目 | 機種 | ローラレバー形 | プランジャ形 | サイドローラプランジャ形 | ローラプランジャ形 | フォークレバーロック形 | 無方向動作形 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 形番 | 1LS□-J□□□ | 2LS□-J□ | 3LS1-J | 5LS□-J | 6LS□-J | 8LS□-J | |||||
| 外部規格 | 準拠規格 | NECA C 4508／JIS C 8201-5-1、IEC 60947-5-1 | |||||||||
| 認証規格 注1 | EN60947-5-1（TUV）／UL508（UL）／CSA C22-2 No.14（C-UL）／GB14048.5（CQC）注4 | ||||||||||
| 構造 | 接触形式 | 2回路双断 | |||||||||
| 接点形状 | 標準負荷形 | 銀 リベット | |||||||||
| 微少負荷形 | 銀に金めっき リベット | ||||||||||
| 端子形状 | M4ねじ（歯付き座金付きバインド小ねじ）、DIN 4ピンコネクタ（M12サイズ）、プリワイヤ | ||||||||||
| 保護構造 | IP67（IEC60529、JIS C 0920） | ||||||||||
| 使用環境汚損度 | 汚損度3（EN60947-5-1）注2 | ||||||||||
| 電気的性能（1） 汎用特性 | 電気定格 | デジタルカタログ参照 | |||||||||
| 耐電圧 | 同極端子間 各端子と非充電金属部門・各端子とアース間： AC 1,000V 50／60Hz １分間（標準動作特性形） AC 600V 50／60Hz １分間（高感度ローラレバー形） AC 2,000V 50／60Hz １分間 AC 2,000V 50／60Hz １分間（アース端子付Ｇのみ） 表示灯付の場合は、表示灯を外した時の値です。 | ||||||||||
| 絶縁抵抗 | 100MΩ以上（DC500V絶縁抵抗計） | ||||||||||
| 初期接触 抵抗 | 標準負荷形 | 50mΩ以下（DC 6～8V 通電電流1A 電圧降下法） | |||||||||
| 微少負荷形 | 100mΩ以下（DC 6～8V 通電電流0.1A 電圧降下法） | ||||||||||
| コネクタ | 40mΩ以下（コードなど固定抵抗は除く） | ||||||||||
| 接点電圧・最小使用電流 | 24V-10mA、12V-20mA（標準負荷形）、5V-10mA（微少負荷形） | ||||||||||
| 電気的性能（2） EN60947-5-1 GB140 48.5- 2001 | 定格使用電圧 | AC 120／240V、DC 30V | |||||||||
| 定格通電電流（lth） | 銀接点10A、金めっき接点1A | ||||||||||
| 定格周波数 | 45～65Hzおよび“d.c.” | ||||||||||
| 短絡保護機器 | TUV ヒューズF10A（IEC60127）／CQC 銀接点速断ヒューズ： 15A 金接点速断ヒューズ： 3A／TUV | ||||||||||
| 定格絶縁電圧（Ui） | AC 125／250V | ||||||||||
| 条件付定格短絡電流 | 1,000A | ||||||||||
| スイッチング過電圧 | カテゴリIII（IEC 60204-1） | ||||||||||
| 定格インパルス耐電圧（Uimp） | 各端子とアース間： 2,500V、同極端子間： 2,500V | ||||||||||
| 機械的性能 | アクチュエータ強度 | O.F.の5倍 動作方向に1分間 | |||||||||
| 端子強度 | 1.5N・mの締付けトルクに1分間耐える | ||||||||||
| 耐衝撃 | 高感度特性ローラレバー形：200m/s2自由位置と動作限度位置 無方向軽動作形：200m/s2動作限度位置 無方向動作形：300m/s2動作限度位置 上記以外の機種：300m/s2自由位置と動作限度位置 自由位置と動作限度位置または動作限度位置で接点開離が1ms以下（NECA C 4508） | ||||||||||
| 耐振動 | 複振幅 1.5mm、周波数 10～55Hz、連続２時間（NECA C 4508） 高感度特性ローラレバー形／無方向動作形：動作限度位置 上記以外の機種：自由位置と動作限度位置 自由位置と動作限度位置または動作限度位置で接点開離が1ms以下 | ||||||||||
| 許容動作速度 | 形番 | 右記以外 | 1LS19-J | 2LS1-J | 2LS-J6 | 3LS1-J | 5LS1-J／5LS7-J | 8LS3-J | 8LS125-J | 8LS152-J | |
| 最高 | 0.5m/s | 0.5m/s | 0.5m/s | 0.2m/s | 0.3m/s | 0.5m/s | 0.5m/s | 0.3m/s | 0.3m/s | ||
| 最低 | 1.7mm/s | 0.4mm/s | 1.0mm/s | 1.0mm/s | 0.5mm/s | 0.2mm/s | 10mm/s | 50mm/s | 20mm/s | ||
| 最高速度： アクチュエータの破損がないこと。 最低速度： 接点の不安定状態が0.1s以下 | |||||||||||
| 機械的動作頻度 | 60回/min以下 ⇒ 軽作動ローラレバー形、耐熱形、耐寒形、120回/min以下 ⇒ 左記以外の機種 | ||||||||||
| コード引き抜き強度 | 100N以上 | ||||||||||
| 寿命 | 機械的寿命 | 形番 | 右記以外 | 1LS-J50、2LS-J6、耐寒形 | 3LS1-J | 6LS□J、耐熱形 | |||||
| 寿命 | 1,000万回以上 | 100万回以上 | 500万回以上 | 200万回以上 | |||||||
| 動作後の動きは、 規格値の70～100% | |||||||||||
| 電気的寿命 | 機種 | 標準負荷形内部スイッチ | 標準負荷二重シール形内部スイッチ | 微少負荷形内部スイッチ | |||||||
| 寿命 | 50万回以上、定格負荷 | 20万回以上、定格負荷 | 200万回以上、定格負荷 | ||||||||
| 開閉頻度 20回/minの時、上記条件を満足する | |||||||||||
| 環境条件 | 使用温度範囲 | 標準形（標準負荷および微少負荷） ：－10～＋70°C（ただし、氷結しない場合） | |||||||||
| 二重シール形（形 1LS19-JS） ： 0～＋70°C（ただし、氷結しない場合） （形 2LS、3LS、5LS、8LS125-JS） ： ＋5～＋70°C（ただし、氷結しない場合） （上記以外の二重シール形） ： －5～＋70°C（ただし、氷結しない場合） | |||||||||||
| 耐熱形：－10～＋120°C（ただし、氷結しない場合） | |||||||||||
| 耐寒形：－40～＋70°C（ただし、氷結しない場合） | |||||||||||
| 使用湿度範囲 | 98%RH以下 注3 | ||||||||||
| 推奨締付け トルク | 本体 | 前面：5～6N・m（M5六角穴付きボルト） 裏面：5～6N・m（M6ねじ） | |||||||||
| レバー | 4～5.2N・m（M5六角穴付きボルト） | ||||||||||
| 端子 | 1.0～1.4N・m（M4歯付き座金付きバインド小ねじ） | ||||||||||
| カバー | 1.3～1.7N・m（M4ばね座金付きなべ小ねじ） | ||||||||||
| ヘッド | 0.8～1.2N・m（M3.5ばね座金付きなべ小ねじ） | ||||||||||
| フクロナット | 2～3N・m（M22ねじ、3LS用） | ||||||||||
| ピアノ線レバー | 0.6～0.8N・m（M3六角止めねじ） | ||||||||||
| コネクタ締付け | 0.4～0.6N・m（M12リング） | ||||||||||
※ ローラレバー形の機械的性能は、レバー長＝38.1mmのときの値。
注1 一部対象外の機種がある。
注2 EN60947-5-1、GB14048.5-2001記載のある項目はアース端子付Ｇのみに適用。
注3 コネクタ、プリワイヤコネクタタイプは95%RH以下。
注4 CSAはC-ULとなる。
規格表
| アクチュエータ名称 | O.F（. 最大） 動作に必要な力 | P.T（. 最大） 動作までの動き | T.T. 全体の動き （参考） | |
|---|---|---|---|---|
| ローラ レバー形 | 13.4N | 標準形20゜ | 標準トラベル50゜ | |
| 高感度形5゜ | 標準トラベル50゜ | |||
| 8.9N | 標準形20゜ | ハイオーバートラベル80゜ | ||
| 高感度形10゜ | ハイオーバートラベル80゜ | |||
| 標準形30゜ | ハイオーバートラベル90゜ | |||
| 調整ローラ レバー形 注1 | 13.4N | 標準形20゜ | 標準トラベル50゜ | |
| 8.9N | 標準形20゜ | ハイオーバートラベル80゜ | ||
| 高感度形10゜ | ハイオーバートラベル80゜ | |||
| 軽作動 注2 ロッドレバー形 | 1.4N | 標準形20゜ | 標準トラベル50゜ | |
| レバー 注3 なし形 | 13.4N注1 | 標準形20゜ | 標準トラベル50゜ | |
| 高感度形5゜ | 標準トラベル50゜ | |||
| 8.9N注1 | 標準形20゜ | ハイオーバートラベル80゜ | ||
| 高感度形10゜ | ハイオーバートラベル80゜ | |||
| 標準形30゜ | ハイオーバートラベル90゜ | |||
| 1.4N注2 | 標準形20゜ | 標準トラベル50゜ | ||
| プランジャ形 | 26.7N | 1.7mm | 8.1mm | |
| ボール プランジャ形 | 26.7N | 1.7mm | 5.7mm | |
| 側面ローラ プランジャ形 | 40.1N | 2.77mm | 8.4mm | |
| ローラ プランジャ形 | 26.7N | 1.7 mm | 7.3 mm | |
| ブーツシール ローラプランジャ形 | 15.7N | 1.7 mm | 7.3 mm | |
| フォークレバー ロック形 | 8.9N | 60° | 90° | |
| 8.9N | 60° | 90° | ||
| 無 方 向 動 作 | スプリング ロッド形 | 1.4N | 28.6mm | － |
| スチール ワイヤ軽作動形 | 0.28N | 55mm | － | |
| コイル スプリング形 | 1.4N | 28.6mm | － | |
注1 動作特性は、レバー長＝38.1mmのときの値。
注2 動作特性は、レバー長＝141.2mmのときの値。
注3 組合せるレバーについては、デジタルカタログのテクニカルガイドを参照ください。
商品特長詳細
- 標準形、高感度形、ハイオーバートラベル形、T.T.90°形、軽作動形、ロック作動形など品揃えが豊富。
- アクチュエータの種類が豊富。
- 各種の海外規格を取得している（一部機種を除く）。
（UL／CSA、EN 60947-5-1、GB14048.5など） - アース端子付きはCEマーキング対応品。
- コネクタ／プリワイヤコネクタ形も品揃え。
- LEDランプ付き。（AC／DC12?125V）
ネオンランプ付き（AC 100／200V）を用意してある。 - 二重シール形、耐食形、耐熱形、耐寒形など機種が豊富。
- 標準タイプに加えて、微少負荷タイプも品揃え。
- シーケンサ対策表示灯
LEDランプ付きタイプの通電電流は最大0.6mA。
| 認定機関 | 規格名 | ファイルNo. |
|---|---|---|
| UL | UL 508 | E 81046 |
| CSA | CSA C22.2 No.14 | E 81046 |
| TUV | EN 60947-5-1 | R 9451261 |
| CQC | GB14048.5 | 2013010305654681 |
製品仕様
| 機種 | ローラレバー 形 1LS□ | プランジャ 形 2LS□ | 側面ローラ プランジャ 形 3LS□ | ローラ プランジャ 形 5LS□ | フォーク レバーロック 形 6LS□ | 無方向動作 ロッドレバー 形 8LS□ |
|---|---|---|---|---|---|---|
| 汎用形 □LS□-J | ○ | ○ | ○ | ○ | ○ | ○ |
| スパッタ対策形 □LS□□-JW□ | ○ | - | - | ○ | - | - |
| 超長寿命形 1LS-J7□□ | ○ | - | - | - | - | - |
| 屋外用耐環境形 1LS-J8□□ | ○ | - | - | - | - | - |
| オールステンレス形 1LS□-J401 | ○ | - | - | - | - | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,343円 ( 11,377円 ) | 在庫品1日目当日出荷可能 |
11,634円 ( 12,797円 ) | 4日目 |
12,651円 ( 13,916円 ) | 在庫品1日目当日出荷可能 |
16,907円 ( 18,598円 ) | 4日目 |
19,084円 ( 20,992円 ) | 4日目 |
12,402円 ( 13,642円 ) | 4日目 |
14,687円 ( 16,156円 ) | 4日目 |
13,575円 ( 14,933円 ) | 4日目 |
14,510円 ( 15,961円 ) | 在庫品1日目当日出荷可能 |
15,503円 ( 17,053円 ) | 4日目 |
16,491円 ( 18,140円 ) | 4日目 |
13,791円 ( 15,170円 ) | 4日目 |
13,972円 ( 15,369円 ) | 4日目 |
14,766円 ( 16,243円 ) | 4日目 |
18,396円 ( 20,236円 ) | 4日目 |
19,040円 ( 20,944円 ) | 4日目 |
15,954円 ( 17,549円 ) | 4日目 |
9,274円 ( 10,201円 ) | 5日目 |
9,790円 ( 10,769円 ) | 5日目 |
13,969円 ( 15,366円 ) | 5日目 |
15,515円7,757円 ( 8,533円 ) | 在庫品1日目当日出荷可能 |
11,836円 ( 13,020円 ) | 在庫品1日目当日出荷可能 |
13,931円 ( 15,324円 ) | 5日目 |
12,686円 ( 13,955円 ) | 4日目 |
16,283円 ( 17,911円 ) | 5日目 |
13,651円 ( 15,016円 ) | 5日目 |
11,299円6,214円 ( 6,835円 ) | 在庫品1日目当日出荷可能 |
13,961円 ( 15,357円 ) | 4日目 |
9,378円 ( 10,316円 ) | 在庫品1日目当日出荷可能 |
12,696円 ( 13,966円 ) | 5日目 |
13,749円 ( 15,124円 ) | 4日目 |
10,327円 ( 11,360円 ) | 4日目 |
14,798円 ( 16,278円 ) | 4日目 |
12,689円 ( 13,958円 ) | 5日目 |
15,150円 ( 16,665円 ) | 5日目 |
13,987円 ( 15,386円 ) | 4日目 |
12,799円 ( 14,079円 ) | 在庫品1日目当日出荷可能 |
12,686円 ( 13,955円 ) | 4日目 |
12,048円 ( 13,253円 ) | 4日目 |
15,861円 ( 17,447円 ) | 4日目 |
18,197円 ( 20,017円 ) | 4日目 |
13,609円 ( 14,970円 ) | 4日目 |
19,026円 ( 20,929円 ) | 5日目 |
16,284円 ( 17,912円 ) | 4日目 |
9,515円 ( 10,467円 ) | 4日目 |
11,482円 ( 12,630円 ) | 4日目 |
12,696円 ( 13,966円 ) | 4日目 |
13,790円 ( 15,169円 ) | 4日目 |
14,795円 ( 16,275円 ) | 4日目 |
12,689円 ( 13,958円 ) | 4日目 |
15,150円 ( 16,665円 ) | 4日目 |
12,234円7,340円 ( 8,074円 ) | 在庫品1日目当日出荷可能 |
11,634円 ( 12,797円 ) | 4日目 |
12,578円 ( 13,836円 ) | 4日目 |
10,670円 ( 11,737円 ) | 4日目 |
13,969円 ( 15,366円 ) | 4日目 |
11,482円 ( 12,630円 ) | 在庫品1日目当日出荷可能 |
12,802円 ( 14,082円 ) | 在庫品1日目当日出荷可能 |
12,402円 ( 13,642円 ) | 4日目 |
11,431円 ( 12,574円 ) | 4日目 |
詳細情報
基本情報
堅牢構造、豊富なバリエーションを誇る使用範囲の広い汎用タイプのリミットスイッチ。
【特長】
・UL／CSA／CE／CCCマーキング品。
・堅牢なアルミダイカストケースに、2回路双断形基本形スイッチを内蔵。
・耐油・耐水・防塵構造（保護等級IP67）。
・豊富なオプション機能を品揃え。ネオンランプ付き、LEDランプ付き、金めっき接点内蔵、二重シール形、耐食形、耐熱形、耐寒形、スパッタ対策形、コネクタ形など。
・動作位置設定表示つき（ローラレバー形・ローラプランジャ形）。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
