小型・ヨコ型リミットスイッチ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,759円～8,697円
- 税込単価
- 3,035円～9,567円
機械寿命2,000万回、高シール性、高堅牢性を実現した、長寿命・メンテナンスフ...
詳細情報を確認する- 種類
- リミットスイッチ
- 認定規格
- TUV/UL/C-UL/CE/GB(CCC)/RU
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が72型番あります。
商品情報

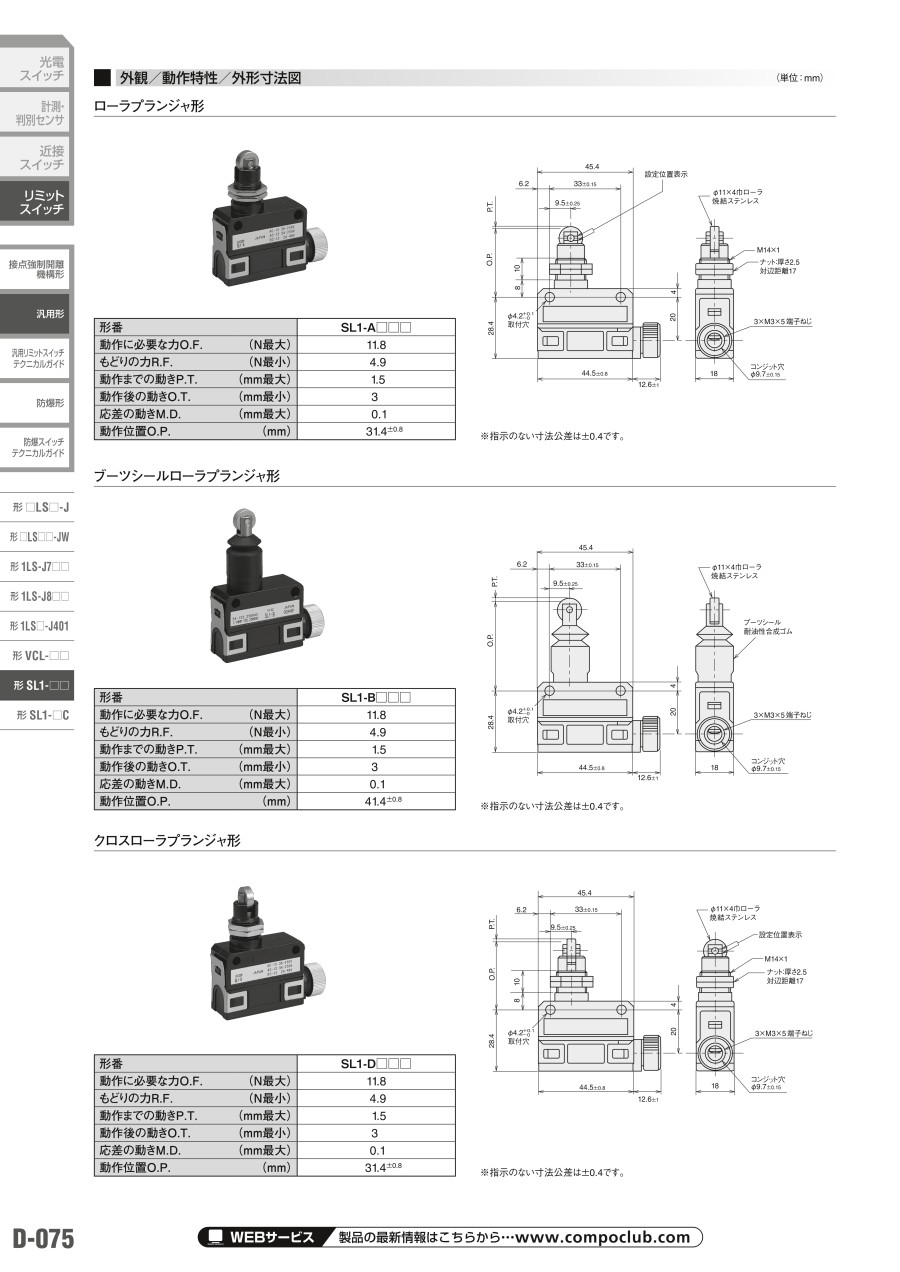

外形図
※指示のない寸法公差は±0.4。
ローラブランジャ形
単位：mm
ブーツシールローラブランジャ形
クロスローラブランジャ形
ロングローラブランジャ形
ブランジャ形
短ローラレバー形
製品仕様
| 外部規格 | 準拠規格 | NECA C 4508／JIS C 8201-5-1／IEC 60947-5-1 |
|---|---|---|
| 認証取得規格 | UL 508／CSA C22.2 No.14（C-UL）／EN 60947-5-1／GB14048.5-2008 ただし、ケーブル付き、表示灯付きはのぞく。 | |
| 構造 | 接触形式 | C（単極双投SPDT、 接触形式を参照。） |
| 接点形状 | 標準負荷形： 銀リベット接点 微少負荷形： 金めっきリベット接点 | |
| 端子形式 | M3歯付き座金付きバインド小ねじ | |
| 保護構造 | IP67（IEC 60529、 JIS C 0920） | |
| 使用環境汚損度 | 汚損度3（EN 60947-5-1） | |
| 電気的特性 | 電気定格 | デジタルカタログを参照。 |
| 定格周波数 | 45～65Hzおよびd.c. | |
| 絶縁抵抗 | 同極端子間： 100MΩ以上 各端子と非充電金属部間： 100MΩ以上 | |
| 定格絶縁電圧（Ui） | 250V *各端子と非充電金属部間の耐電圧は2,000V AC（45～65Hz、5秒間、リーク電流1mA）。 | |
| 接点間の耐電圧 | AC 1,000V（50／60Hz、1分間、リーク電流1mA） | |
| 定格インパルス耐電圧（Uimp） | 2,500V | |
| 開閉過電圧 | カテゴリ II（IEC 60204-1） | |
| 初期接触抵抗 | 銀接点： 50mΩ以下（DC 6～8V、通電電流1Aの電圧効果法で測定） 金めっき接点： 100mΩ以下（DC 6～8V、通電電流0.1Aの電圧効果法で測定） ケーブルの導体抵抗： 25.1mΩ/m | |
| 接点最小許容負荷 | 銀接点： 5mA-DC 24V、10mA-DC 12V 金めっき接点： 5mA-DC 5V | |
| 定格通電電流（Ith） | 銀接点： 5A 金めっき接点： 1A （温度上昇値は65℃以下。） | |
| 短絡保護装置 | M10A（IEC 60127）（TUV） 銀接点： 速断ヒューズ10A／金接点： 速断ヒューズ3A （CQC） | |
| 定格条件付短絡電流 | 1,000A（力率0.5 ～0.7） | |
| 機械的特性 | アクチュエータ強度 | O.F.の5倍（動作方向に1分間） |
| 端子強度 | 0.6N・m の締付け強度に1分間以上耐える | |
| 耐衝撃 | 300m/s2、自由位置と動作限度位置で接点開離が1ms以下（NECA C 4508） | |
| 耐振動 | 複振幅1.5mm、 連続2時間 自由位置と動作限度位置で接点開離が1ms以下（NECA C 4508） | |
| 許容動作速度 | 0.02mm/s～0.5m/s ただし、SL1-B□ は0.02mm/s～0.25m/s | |
| 機械的動作頻度 | 120回/min 以下 ただし、耐寒・耐候形／高耐油・耐熱形は60回／min 以下 | |
| 寿命 | 機械的寿命 | 2,000万回以上 ただし、SL1-B□ は200万回以上 耐寒・耐候形は100万回以上 高耐油・耐熱形は200万回以上 O.T.は規格値の70 ～100% |
| 電気的寿命 | 標準負荷形 ： 200万回以上（1A-AC 125V） 30万回以上（5A-AC 250V 、2A-DC 48V 、5A-DC 30V） 微少負荷形 ： 500万回以上（0.1A-AC 125V 、0.1A-DC 48V） | |
| 環境条件 | 使用周囲温度 | 標準形 ： -10～+70℃ 耐寒・耐侯形 ：-50～+70℃ ただし、SL1-B□ は-30～+70゜C、 SL1-P□ は-40～+70゜C 高耐油・耐熱形： 0～120℃ |
| 使用周囲湿度 | 98%RH 以下 | |
| 推奨締付けトルク | 本体 | 1.3～1.7N・m（M4 六角穴付ボルト） |
| 端子ねじ | 0.4～0.6N・m（M3 歯付き座金付きバインド小ねじ） | |
| パネル取付けナット | 4～6N・m（M14 六角ナット） |
商品特長詳細
ケーブルなし
| アクチュエータ | 基本型番 | オプション付型番 | ||||||
|---|---|---|---|---|---|---|---|---|
| 名称 | 微少負荷形 K | 耐寒・耐候形 L | 耐寒・耐候形 +微少負荷形 KL | 耐高温・ 高耐油形 V | 耐高温・高耐油 +微少負荷形 KV | 端子カバーなし N 注1 | 端子カバーなし +微少負荷形 KN 注1 | |
| ローラブランジャ形 | SL1-A | SL1-AK | SL1-AL | SL1-AKL | SL1-AV | SL1-AKV | SL1-AN | SL1-AKN |
| ブーツシール ローラブランジャ形 | SL1-B | SL1-BK | SL1-BL | - | SL1-BV | - | - | SL1-BKN |
| クロスローラブランジャ形 | SL1-D | SL1-DK | SL1-DL | SL1-DKL | SL1-DV | - | SL1-DN | SL1-DKN |
| ロングローラブランジャ形 | SL1-E | SL1-EK | SL1-EL | - | SL1-EV | - | SL1-EN | - |
| ブランジャ形 | SL1-H | SL1-HK | SL1-HL | SL1-HKL | SL1-HV | - | SL1-HN | SL1-HKN |
| 短ローラレバー形 | SL1-P | SL1-PK | SL1-PL | SL1-PKL | SL1-PV | SL1-PKV | SL1-PN | - |
注1 アズビル補助部品 SL1-PA12 と組合せて使用してください。
ケーブル付き
| アクチュエータ | オプション付型番 | |||||||
|---|---|---|---|---|---|---|---|---|
| 名称 | 充填なし | 充填なし+ 微少負荷形 | 充填あり | 充填あり+ 微少負荷形 | 充填あり+AC100/ 200V用ネオンランプ | 充填あり+ 微少負荷形 +AC100/200V用ネオンランプ | 充填あり+ DC24V用LED | 充填あり+ 微少負荷形 +DC24V用LED |
| ローラブランジャ形 | SL1-A■G* | SL1-AK■G* | SL1-A□G* | SL1-AK□G* | SL1-AE□G* | SL1-AKE□G* | SL1-AF□G* | SL1-AKF□G* |
| ブーツシール ローラブランジャ形 | SL1-B■G* | SL1-BK■G* | SL1-B□G* | SL1-BK□G* | SL1-BE□G* | SL1-BKE□G* | SL1-BF□G* | SL1-BKF□G* |
| クロスローラブランジャ形 | SL1-D■G* | SL1-DK■G* | SL1-D□G* | SL1-DK□G* | SL1-DE□G* | SL1-DKE□G* | SL1-DF□G* | SL1-DKF□G* |
| ロングローラブランジャ形 | SL1-E■G* | SL1-EK■G* | SL1-E□G* | SL1-EK□G* | SL1-EE□G* | SL1-EKE□G* | SL1-EF□G* | SL1-EKF□G* |
| ブランジャ形 | SL1-H■G* | SL1-HK■G* | SL1-H□G* | SL1-HK□G* | SL1-HE□G* | SL1-HKE□G* | SL1-HF□G* | SL1-HKF□G* |
| 短ローラレバー形 | SL1-P■G* | SL1-PK■G* | SL1-P□G* | SL1-PK□G* | SL1-PE□G* | SL1-PKE□G* | SL1-PF□G* | SL1-PKF□G* |
注：
- ■Aはケーブル右出し／■Bはケーブル左出し
- □Xはケーブル右出し／□Yはケーブル左出し
- 表中Gの後の*には選択可能なケーブル長（m：単位）の種類（1、2、3、5）が入る。
- 表示灯は非動作時点灯（N.O.）。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,323円 ( 3,655円 ) | 在庫品1日目当日出荷可能 |
4,122円 ( 4,534円 ) | 5日目 |
4,842円 ( 5,326円 ) | 5日目 |
4,136円 ( 4,550円 ) | 5日目 |
6,743円 ( 7,417円 ) | 5日目 |
6,064円 ( 6,670円 ) | 5日目 |
7,439円 ( 8,183円 ) | 5日目 |
4,020円 ( 4,422円 ) | 在庫品1日目当日出荷可能 |
6,284円 ( 6,912円 ) | 5日目 |
7,976円 ( 8,774円 ) | 5日目 |
3,998円 ( 4,398円 ) | 4日目 |
3,092円 ( 3,401円 ) | 5日目 |
5,174円 ( 5,691円 ) | 5日目 |
6,743円 ( 7,417円 ) | 5日目 |
4,424円 ( 4,866円 ) | 在庫品1日目当日出荷可能 |
5,441円 ( 5,985円 ) | 在庫品1日目当日出荷可能 |
5,214円 ( 5,735円 ) | 5日目 |
5,174円 ( 5,691円 ) | 5日目 |
6,543円 ( 7,197円 ) | 在庫品1日目当日出荷可能 |
5,295円 ( 5,825円 ) | 4日目 |
6,907円 ( 7,598円 ) | 5日目 |
8,458円 ( 9,304円 ) | 5日目 |
5,584円 ( 6,142円 ) | 在庫品1日目当日出荷可能 |
8,634円 ( 9,497円 ) | 5日目 |
8,697円 ( 9,567円 ) | 5日目 |
7,352円 ( 8,087円 ) | 5日目 |
3,323円 ( 3,655円 ) | 在庫品1日目当日出荷可能 |
5,689円 ( 6,258円 ) | 5日目 |
6,064円 ( 6,670円 ) | 5日目 |
3,708円 ( 4,079円 ) | 在庫品1日目当日出荷可能 |
6,235円 ( 6,859円 ) | 5日目 |
7,407円 ( 8,148円 ) | 5日目 |
4,326円 ( 4,759円 ) | 5日目 |
3,092円 ( 3,401円 ) | 5日目 |
3,793円 ( 4,172円 ) | 4日目 |
2,759円 ( 3,035円 ) | 5日目 |
5,288円 ( 5,817円 ) | 4日目 |
5,033円 ( 5,536円 ) | 在庫品1日目当日出荷可能 |
7,909円 ( 8,700円 ) | 5日目 |
6,052円 ( 6,657円 ) | 在庫品1日目当日出荷可能 |
8,297円 ( 9,127円 ) | 5日目 |
8,653円 ( 9,518円 ) | 5日目 |
5,856円 ( 6,442円 ) | 4日目 |
6,714円 ( 7,385円 ) | 5日目 |
3,385円 ( 3,724円 ) | 在庫品1日目当日出荷可能 |
4,316円 ( 4,748円 ) | 5日目 |
5,467円 ( 6,014円 ) | 在庫品1日目当日出荷可能 |
6,711円 ( 7,382円 ) | 5日目 |
5,183円 ( 5,701円 ) | 5日目 |
5,528円 ( 6,081円 ) | 5日目 |
4,138円 ( 4,552円 ) | 在庫品1日目当日出荷可能 |
6,192円 ( 6,811円 ) | 5日目 |
4,145円 ( 4,560円 ) | 4日目 |
2,934円 ( 3,227円 ) | 5日目 |
3,616円 ( 3,978円 ) | 4日目 |
5,485円 ( 6,034円 ) | 5日目 |
5,674円 ( 6,241円 ) | 5日目 |
3,387円 ( 3,726円 ) | 在庫品1日目当日出荷可能 |
5,893円 ( 6,482円 ) | 5日目 |
5,689円 ( 6,258円 ) | 5日目 |
詳細情報
基本情報
機械寿命2,000万回、高シール性、高堅牢性を実現した、長寿命・メンテナンスフリー対応の小形・ヨコ形リミットスイッチ。
【特長】
・機械寿命2,000万回以上を実現（独自の2枚ばね構造を採用）。
・高精度（M.D.=0.1mm 最大）。
・高シール性、耐油、IP67。O-リングシール、一体成形ダイアフラムシールを採用。
・小形・省スペース。連続密着取り付けが可能。
・UL／C-UL／CE／CCCマーキング品も用意しています。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
