アズビル

ファイバユニット

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 4,871円～47,004円特別価格

税込単価: 5,358円～51,704円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目

幅広いバリエーションで様々なアプリケーションや環境に対応します。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が25型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ねじ反射形

形HPF-D004、形HPF-D029

形HPF-D037

形HPF-D018

形HPF-D001、形HPF-D002、形HPF-D012、形HPF-D030

規格表

ねじ反射形

※各センシングモードの検出距離は、A-044ページを参照ください。
※反射形の検出距離は標準検出体（白紙）での値です。
※センシングタイプの応答時間はHP（5ms）、nL（1ms）、SF（50μs）、FT（250μs）となります。
※最小検出体は検出距離と感度を最適な状態に設定した時の値です。
※上記以外の型番についての情報はデジタルカタログをご参照ください。

型番リスト

表示件数

型番

種類

検出方式

検出距離【区分】

アンプ種類

光サイズ（透過型ファイバーセンサ選択時）

(mm)

最小検出物体（ファイバーセンサ選択時）

(mm)

センサオプション種類

検出対象

検出の種類（反射形のみ）

光軸の配置種類

検出光の種類

検出光の色

使用環境

使用温度範囲

(℃)

ヘッド形状

検出光放射方向

ヘッド材質

ファイバ芯材質

ファイバタイプ

ファイバ被服材質

ファイバ最小曲げR

(mm)

ファイバ長/コード長

(m)

フリーカット

接続方式

商品タイプ

検出ヘッドサイズ寸法M

(mm)

検出ヘッドサイズ寸法D

(mm)

検出距離詳細

(mm)

ヘッド最大サイズ

(mm)

最小発注数量

ファイバーセンサ	拡散反射	～1000	分離型（センサ単体）	1.4	0.005	-	有色面	-	投光・受光一体単体使用	-	赤外LED	標準	-30～70	ねじ	前面	-	-	標準	ポリエチレン	20	2	可	-	長距離タイプ	6	-	530	L20	1個
ファイバーセンサ	拡散反射	～400	分離型（センサ単体）	1	0.005	-	有色面	-	投光・受光一体単体使用	-	赤外LED	標準	-30～70	ねじ	前面	-	-	標準	ポリエチレン	20	2	可	-	標準タイプ	6	-	400	L20	1個
ファイバーセンサ	拡散反射	～400	分離型（センサ単体）	1	0.005	-	有色面	-	投光・受光一体単体使用	-	赤外LED	標準	-30～70	円筒	前面	-	-	標準	ポリエチレン	20	2	可	-	標準タイプ	-	2.5	400	L85	1個
ファイバーセンサ	拡散反射	～200	分離型（センサ単体）	0.5	0.005	-	有色面	-	投光・受光一体単体使用	-	赤外LED	標準	-30～70	ねじ	前面	-	-	標準	ポリエチレン	15	2	可	-	細径タイプ細径	3	-	105	L11	1個
ファイバーセンサ	拡散反射	～200	分離型（センサ単体）	0.5	0.005	-	有色面	-	投光・受光一体単体使用	-	赤外LED	標準	-30～70	円筒	前面	-	-	標準	ポリエチレン	15	2	可	-	細径タイプ細径スリーブ	-	3	105	L15	1個
ファイバーセンサ	拡散反射	～400	分離型（センサ単体）	-	0.005	-	有色面	-	投光・受光一体単体使用	-	赤外LED	標準	-30～70	ねじ	前面	-	-	標準	ポリエチレン	20	2	可	-	同軸タイプ	6	-	400	L20	5個
ファイバーセンサ	拡散反射	～100	分離型（センサ単体）	-	0.005	-	有色面	-	投光・受光一体単体使用	-	赤外LED	標準	-30～70	ねじ	前面	-	-	標準	ポリエチレン	15	2	可	-	同軸タイプ	3	-	86	L18	1個
ファイバーセンサ	拡散反射	～200	分離型（センサ単体）	-	-	-	有色面	-	投光・受光一体単体使用	-	赤外LED	耐薬品	-30～70	円筒	前面	-	樹脂	標準	ふっ素樹脂	20	2	可	-	ウェットプロセス用耐油/耐薬品タイプ PFAチューブ細径	-	6	170	L16	1個
ファイバーセンサ	拡散反射	～20	分離型（センサ単体）	0.25	0.005	-	有色面 / 細線形状	-	投光・受光一体単体使用	-	赤外LED	標準	-30～70	円筒	前面	-	-	耐繰返し屈曲	ポリエチレン	4	0.5	可	-	細径タイプ極細径スリーブ	-	0.82	20	L30	1個
ファイバーセンサ	拡散反射	～30	分離型（センサ単体）	-	0.005	-	有色面	-	投光・受光一体単体使用	-	赤外LED	標準	-30～70	円筒	前面	-	-	標準	ポリエチレン	15	2	可	-	平行光タイプ平行光反射	-	4	20	L31.2	1個
ファイバーセンサ	拡散反射	～300	分離型（センサ単体）	-	0.005	-	有色面	-	投光・受光一体単体使用	-	赤外LED	標準	-30～70	角	側面	-	-	耐繰返し屈曲	ポリエチレン	4	2	可	-	広光芒タイプアレイ	-	-	265	W20.6×H5×L20.6	1個
ファイバーセンサ	拡散反射	～10	分離型（センサ単体）	-	0.005	-	ウエハマッピング / 有色面	限定反射	投光・受光一体単体使用	拡散光	赤外LED	標準	-30～70	角	上面	アルミ	-	標準	ポリエチレン	15	2	可	-	限定反射タイプフラットビュー	-	-	5.2±1.6	W18×H4×L18.6	1個
ファイバーセンサ	拡散反射	～100	分離型（センサ単体）	-	0.005	-	有色面	-	投光・受光一体単体使用	-	赤外LED	標準	-30～70	ねじ	前面	-	-	標準	ポリエチレン	15	2	可	-	同軸タイプ小径同軸	3	-	95	L23	1個
ファイバーセンサ	拡散反射	～20	分離型（センサ単体）	0.25	0.005	-	有色面	-	投光・受光一体単体使用	-	赤外LED	標準	-30～70	円筒	前面	-	-	耐繰返し屈曲	ポリエチレン	4	0.5	可	-	細径タイプ極細径スリーブ	-	0.82	20	L15	1個
ファイバーセンサ	透過	～2000	分離型（センサ単体）	1	0.005	-	有色面	-	投光・受光部別体	-	赤外LED	標準	-30～70	ねじ	前面	-	-	標準	ポリエチレン	20	2	可	-	標準タイプ	4	-	1200	L14	1個
ファイバーセンサ	透過	～2000	分離型（センサ単体）	1	0.005	-	有色面	-	投光・受光部別体	-	赤外LED	標準	-30～70	円筒	前面	-	-	標準	ポリエチレン	20	0.5	可	-	標準タイプ φ3円柱スリーブ	-	1.2	1200	L80	1個
ファイバーセンサ	透過	～200	分離型（センサ単体）	0.5	0.005	-	有色面	-	投光・受光部別体	-	赤外LED	標準	-30～70	円筒	側面	-	-	標準	ポリエチレン	15	2	可	-	サイドビュータイプ細径スリーブ	-	1	165	L27	1個
ファイバーセンサ	透過	～200	分離型（センサ単体）	4×0.25	0.01	-	有色面	-	投光・受光部別体	-	赤外LED	標準	-30～70	円筒	前面	-	-	耐繰返し屈曲	ポリエチレン	4	2	可	-	耐屈曲タイプ耐屈曲細径	-	1.5	180	L15	1個
ファイバーセンサ	透過	～1000	分離型（センサ単体）	1	0.005	-	有色面	-	投光・受光部別体	-	赤外LED	標準	-30～70	ねじ	側面	-	-	標準	ポリエチレン	20	2	可	-	省スペースタイプエルボー	4	-	855	L14	1個
ファイバーセンサ	透過	～2000	分離型（センサ単体）	1.5	0.01	-	有色面	-	投光・受光部別体	-	赤外LED	耐熱	-30～150	ねじ	前面	-	-	標準	ポリエチレン	35	2	可	-	耐熱タイプ耐熱150℃	4	-	1200	L17	1個
ファイバーセンサ	透過	～5000	分離型（センサ単体）	2.6	0.1	-	ウエハマッピング / 有色面	-	投光・受光部別体	-	赤外LED	標準	-30～70	円筒	側面	-	-	標準	ポリエチレン	20	2	可	-	狭光芒タイプ平行光サイドビュー	-	4	4500	L30	1個
ファイバーセンサ	透過	～4000	分離型（センサ単体）	1.7	0.1	-	ウエハマッピング / 有色面	-	投光・受光部別体	-	赤外LED	標準	-30～70	円筒	前面	-	-	標準	ポリエチレン	15	2	可	-	狭光芒タイプ狭光芒トップビュー	-	2.3	3600	L28	1個
ファイバーセンサ	透過	～5000	分離型（センサ単体）	3	0.1	-	有色面	-	投光・受光部別体	-	赤外LED	耐薬品	-30～70	円筒	前面	-	-	標準	ポリエチレン	20	2	可	-	ウェットプロセス用耐油/耐薬品タイプ PFAチューブ細径	-	4.7	4500	L14.7	1個
ファイバーセンサ	透過	～1000	分離型（センサ単体）	1	0.005	-	有色面	-	投光・受光部別体	-	赤外LED	標準	-30～70	円筒	前面	-	-	柔軟	ポリエチレン	2	2	可	-	折れないタイプ静置屈曲標準	-	3	900	L8	1個
ファイバーセンサ	透過	～1000	分離型（センサ単体）	0.5	0.005	-	有色面	-	投光・受光部別体	-	赤外LED	標準	-30～70	円筒	側面	-	-	標準	ポリエチレン	5	2	可	-	サイドビュータイプ標準径	-	3	660	L35	1個

通常単価(税別) (税込単価)	通常出荷日

9,448円 ( 10,393円 )	4日目
5,270円 ( 5,797円 )	4日目
7,167円 ( 7,884円 )	4日目
5,470円 ( 6,017円 )	4日目
4,871円 ( 5,358円 )	4日目
5,241円 ( 5,765円 )	24日目
6,496円 ( 7,146円 )	4日目
47,004円42,303円 ( 46,533円 )	4日目
9,013円 ( 9,914円 )	4日目
30,753円28,292円 ( 31,121円 )	4日目
19,366円 ( 21,303円 )	4日目
22,598円20,790円 ( 22,869円 )	4日目
6,868円 ( 7,555円 )	4日目
14,769円 ( 16,246円 )	5日目
5,470円 ( 6,017円 )	4日目
9,160円 ( 10,076円 )	5日目
21,638円 ( 23,802円 )	4日目
10,544円 ( 11,598円 )	4日目
9,646円 ( 10,611円 )	4日目
25,876円23,805円 ( 26,186円 )	4日目
30,753円 ( 33,828円 )	4日目
25,876円23,805円 ( 26,186円 )	4日目
41,968円 ( 46,165円 )	4日目
8,842円 ( 9,726円 )	4日目
8,936円 ( 9,830円 )	4日目

詳細情報

基本情報

基本情報

幅広いバリエーションで様々なアプリケーションや環境に対応します。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

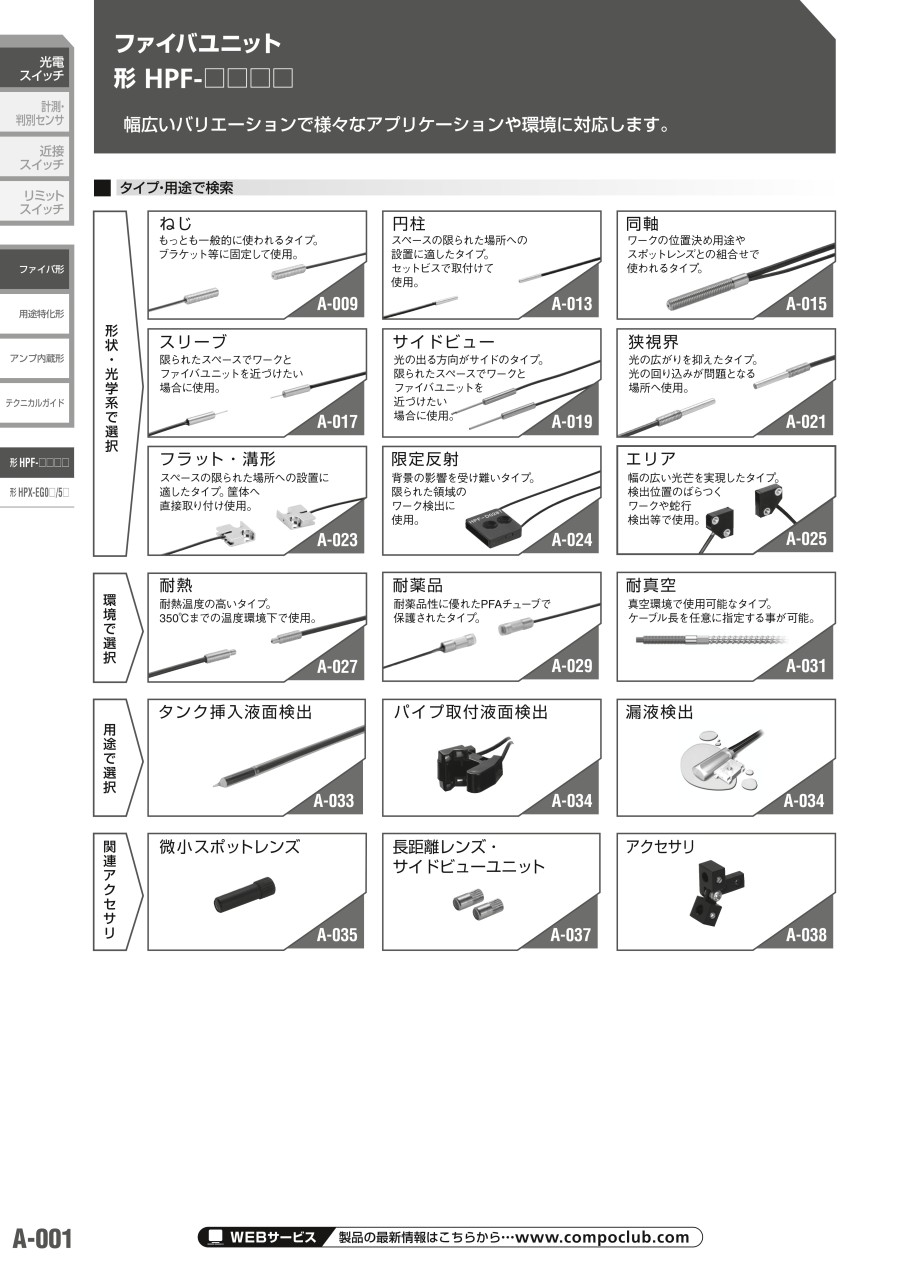

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
