アズビル

アンプ内蔵溝形光電センサ

カタログ |

通常単価(税別): 14,638円～23,351円

税込単価: 16,102円～25,686円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

2光軸タイプのラインアップで省スペース・省配線を実現。溝幅25mm・溝深さ35...

種類
光電センサ
検出方式
透過
検出距離【区分】
～30
アンプ種類
内蔵型
検出対象
有色面
光軸の配置種類
投光・受光一体単体使用
検出光の種類
標準
検出光の色
赤外LED
使用温度範囲 (℃)
-25～50
使用湿度範囲 (%)
45～85
保護構造
IP64
ヘッド形状
溝型
検出光放射方向
側面
ヘッド材質
PC樹脂
ファイバ長/コード長 (m)
2
電源電圧 (V)
DC18～26.4
出力形態
NPN/PNP
接続方式
プリワイヤケーブル
検出距離詳細 (mm)
25
ヘッド最大サイズ (mm)
W40×H9.8×L50

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

1光軸タイプ（形 HPV-S11/HPV-S12）

2光軸タイプ（形 HPV-D13）

※コード：耐油性
外径φ4.2 3心公称断面積0.2mm²
シース色灰色

※コード：耐油性
外径φ4.2 4心公称断面積0.2mm²
シース色灰色

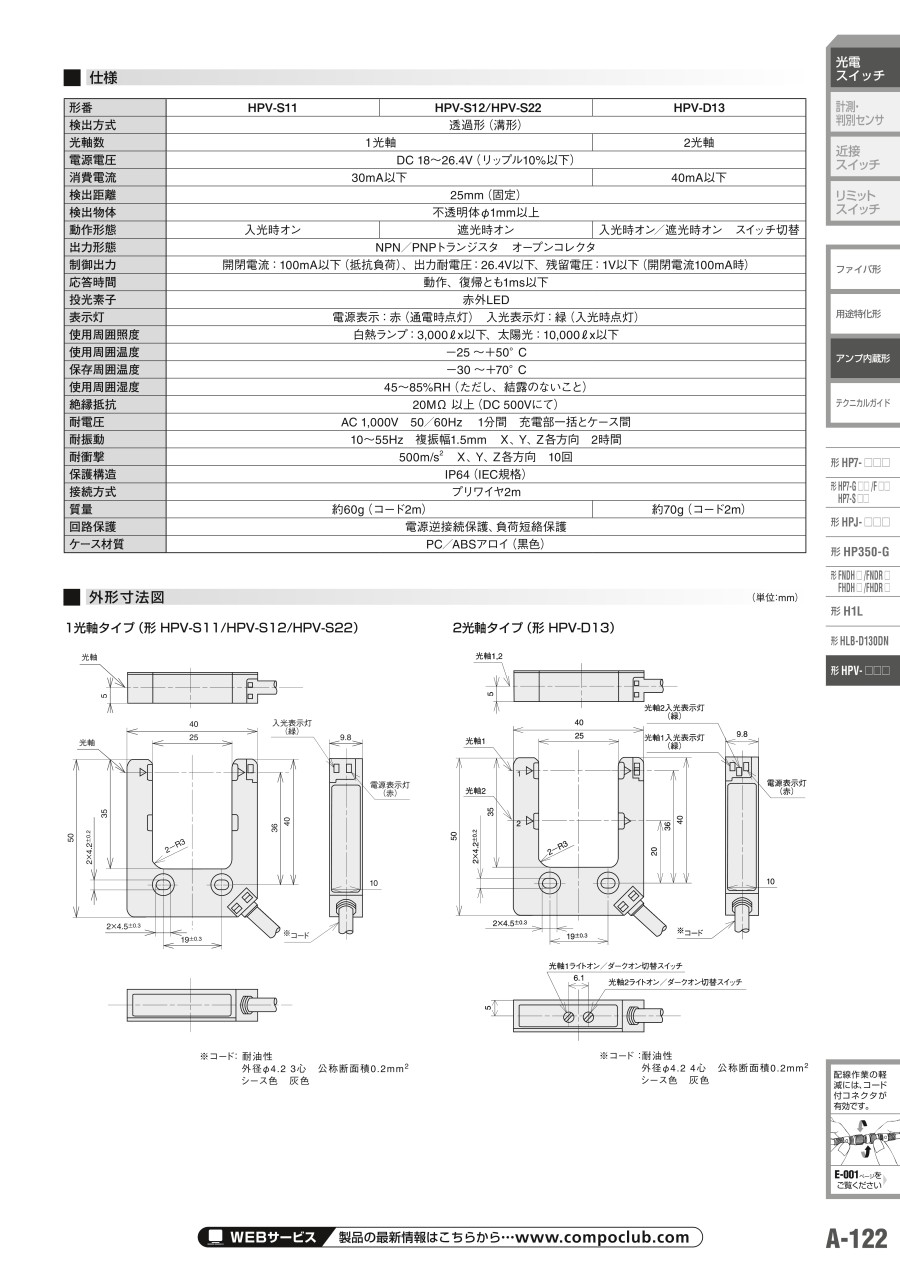

製品仕様

形番	HPV-S11	HPV-S12	HPV-D13
検出方式	透過形（溝形）
光軸数	1光軸		2光軸
電源電圧	DC 18～26.4V（リップル10%以下）
消費電流	30mA以下		40mA以下
検出距離	25mm（固定）
検出物体	不透明体φ1mm以上
動作形態	入光時オン	遮光時オン	入光時オン／遮光時オンスイッチ切替
出力形態	NPN/PNPトランジスタオープンコレクタ
制御出力	開閉電流：100mA以下（抵抗負荷）、出力耐電圧：26.4V以下、残留電圧：1V以下（開閉電流100mA時）
応答時間	動作、復帰とも1ms以下
投光素子	赤外LED
表示灯	電源表示：赤（通電時点灯）入光表示灯：緑（入光時点灯）
使用周囲照度	白熱ランプ：3,000Lx以下、太陽光：10,000Lx以下
使用周囲温度	-25～+50℃
保存周囲温度	-30～+70℃
使用周囲湿度	45～85%RH（ただし、結露のないこと）
絶縁抵抗	20MΩ 以上（DC 500Vにて）
耐電圧	AC 1,000V 50/60Hz 1分間充電部一括とケース間
耐振動	10～55Hz 複振幅1.5mm X、Y、Z各方向 2時間
耐衝撃	500m/s² X、Y、Z各方向 10回
保護構造	IP64（IEC規格）
接続方式	プリワイヤ2m
質量	約60g（コード2m）		約70g（コード2m）
回路保護	電源逆接続保護、負荷短絡保護
ケース材質	PC/ABSアロイ（黒色）

型番リスト

表示件数

型番

HPV-D13

HPV-S11

HPV-S12

動作形態	最小発注数量

入光時オン/遮光時オンスイッチ切替	1個
入光時オン	1個
遮光時オン	1個

通常単価(税別) (税込単価)	通常出荷日

23,351円 ( 25,686円 )	17日目
15,911円 ( 17,502円 )	5日目
14,638円 ( 16,102円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

2光軸タイプのラインアップで省スペース・省配線を実現。溝幅25mm・溝深さ35mmの使いやすいサイズ。
【特長】
・視認性のよい表示灯（通電表示／入光表示）。
・冷凍倉庫対応の-25℃保証。
・第1光軸位置は先端よりわずか4mm。
・小形・軽量のプラスチックケース。
・シール性IP64。
・L.O.／D.O.切替スイッチで光軸毎に動作モードを設定可能（2光軸タイプ）。
・密着連装取り付けが可能。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
