商品情報

外形図

BSB36-25A

BSB36-40A

BSB36-60A

BSB36-80A

製品仕様

型番		主材質	表面処理	移動量（mm）	耐荷重	移動精度（以内）
型番		主材質	表面処理	移動量（mm）	耐荷重	真直度	ピッチング	ヨーイング
BSB36-	25	ステンレス	低温黒色クロムメッキ処理	±3.2	1.0kgf【9.8N】	3μm	30"	25"
	40			±6.5	5.0kgf【49N】	1μm	25″	15″
	60			±6.5		1μm
	80			±12.5		3μm

型番		許容モーメント荷重（N・m）			モーメント剛性（"/N・cm）			垂直度（以内）	運動の垂直度（以内）	自重（kg）	付属ねじ（六角穴付ボルト）
型番		ピッチ	ヨー	ロール	ピッチ	ヨー	ロール	垂直度（以内）	運動の垂直度（以内）	自重（kg）	付属ねじ（六角穴付ボルト）
BSB36-	25	2.0	2.0	3.5	1.90	1.10	1.10	50μm	15μm	0.23	M2-8 4本
	40	5.0	5.0	5.0	0.42	0.35	0.21	65μm	25μm	0.32	M3-10 4本
	60	10.0	10.0	9.0	0.08	0.08	0.05	65μm	25μm	0.58	M4-12 4本
	80	18.2	18.2	17.7	0.04	0.04	0.02	70μm	30μm	1.20	M4-12 4本

※マイクロメータ最小読取10μm/目盛

選定サポート情報

注文例

型番リスト

表示件数

型番

移動量（範囲）

(mm)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ストローク(Z距離)

(mm)

送りツマミ位置

勝手違い

グリース仕様

送り方式

(mm)

マイクロ最小読取

(μm)

移動精度（ピッチング）

(”)

移動精度（ヨーイング）

(”)

許容モーメント荷重

(N･m)

モーメント剛性

(”/N･m)

垂直度

(μm)

運動の垂直度

(μm)

自重

(kg)

付属品

RoHS?

最小発注数量

～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	センタ	標準	無記号:ガイド(AFF)/操作部(標準グリース)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2／ヨー 2／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	50	15	0.23	六角穴付ボルト M2-8 4本	10	1個
～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	センタ	標準	J:ガイド及び操作部_クリーングリース(AFF)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2／ヨー 2／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	50	15	0.23	六角穴付ボルト M2-8 4本	10	1個
～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	センタ	標準	L:ガイド及び操作部_真空向けグリース(YVAC2)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2／ヨー 2／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	50	15	0.23	六角穴付ボルト M2-8 4本	10	1個
～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	センタ	左右	無記号:ガイド(AFF)/操作部(標準グリース)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2／ヨー 2／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	50	15	0.23	六角穴付ボルト M2-8 4本	10	1個
～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	センタ	左右	J:ガイド及び操作部_クリーングリース(AFF)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2／ヨー 2／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	50	15	0.23	六角穴付ボルト M2-8 4本	10	1個
～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	センタ	左右	L:ガイド及び操作部_真空向けグリース(YVAC2)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2／ヨー 2／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	50	15	0.23	六角穴付ボルト M2-8 4本	10	1個
～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	サイド	標準	無記号:ガイド(AFF)/操作部(標準グリース)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2／ヨー 2／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	50	15	0.23	六角穴付ボルト M2-8 4本	10	1個
～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	サイド	標準	無記号:ガイド(AFF)/操作部(標準グリース)	1/TP:送りねじ_つまみ(P=0.5mm)	-	30	25	ピッチ 2／ヨー 2／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	50	15	0.23	六角穴付ボルト M2-8 4本	10	1個
～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	サイド	標準	J:ガイド及び操作部_クリーングリース(AFF)	1/TP:送りねじ_つまみ(P=0.5mm)	-	30	25	ピッチ 2／ヨー 2／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	50	15	0.23	六角穴付ボルト M2-8 4本	10	1個
～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	サイド	標準	L:ガイド及び操作部_真空向けグリース(YVAC2)	1/TP:送りねじ_つまみ(P=0.5mm)	-	30	25	ピッチ 2／ヨー 2／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	50	15	0.23	六角穴付ボルト M2-8 4本	10	1個
～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	サイド	標準	J:ガイド及び操作部_クリーングリース(AFF)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2／ヨー 2／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	50	15	0.23	六角穴付ボルト M2-8 4本	10	1個
～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	サイド	標準	L:ガイド及び操作部_真空向けグリース(YVAC2)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2／ヨー 2／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	50	15	0.23	六角穴付ボルト M2-8 4本	10	1個
～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	サイド	左右	無記号:ガイド(AFF)/操作部(標準グリース)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2／ヨー 2／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	50	15	0.23	六角穴付ボルト M2-8 4本	10	1個
～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	サイド	左右	J:ガイド及び操作部_クリーングリース(AFF)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2／ヨー 2／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	50	15	0.23	六角穴付ボルト M2-8 4本	10	1個
～±10.0	5.1～30.0	～25	～25	25	25	9.8	±3.2	サイド	左右	L:ガイド及び操作部_真空向けグリース(YVAC2)	無記号:マイクロメータ(P=0.5mm)	10	30	25	ピッチ 2／ヨー 2／ロール 3.5	ピッチ 1.9／ヨー 1.1／ロール 1.1	50	15	0.23	六角穴付ボルト M2-8 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	センタ	標準	無記号:ガイド(AFF)/操作部(標準グリース)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	センタ	標準	無記号:ガイド(AFF)/操作部(標準グリース)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	センタ	標準	J:ガイド及び操作部_クリーングリース(AFF)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	センタ	標準	L:ガイド及び操作部_真空向けグリース(YVAC2)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	センタ	標準	J:ガイド及び操作部_クリーングリース(AFF)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	センタ	標準	L:ガイド及び操作部_真空向けグリース(YVAC2)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	センタ	左右	無記号:ガイド(AFF)/操作部(標準グリース)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	センタ	左右	無記号:ガイド(AFF)/操作部(標準グリース)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	センタ	左右	J:ガイド及び操作部_クリーングリース(AFF)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	センタ	左右	L:ガイド及び操作部_真空向けグリース(YVAC2)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	センタ	左右	J:ガイド及び操作部_クリーングリース(AFF)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	センタ	左右	L:ガイド及び操作部_真空向けグリース(YVAC2)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	サイド	標準	無記号:ガイド(AFF)/操作部(標準グリース)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	サイド	標準	無記号:ガイド(AFF)/操作部(標準グリース)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	サイド	標準	J:ガイド及び操作部_クリーングリース(AFF)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	サイド	標準	L:ガイド及び操作部_真空向けグリース(YVAC2)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	サイド	標準	J:ガイド及び操作部_クリーングリース(AFF)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	サイド	標準	L:ガイド及び操作部_真空向けグリース(YVAC2)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	サイド	左右	無記号:ガイド(AFF)/操作部(標準グリース)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	サイド	左右	無記号:ガイド(AFF)/操作部(標準グリース)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	サイド	左右	J:ガイド及び操作部_クリーングリース(AFF)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	サイド	左右	L:ガイド及び操作部_真空向けグリース(YVAC2)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	サイド	左右	J:ガイド及び操作部_クリーングリース(AFF)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	26～40	26～40	40	40	49	±6.5	サイド	左右	L:ガイド及び操作部_真空向けグリース(YVAC2)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 5／ヨー 5／ロール 5	ピッチ 0.42／ヨー 0.35／ロール 0.21	65	25	0.32	六角穴付ボルト M3-10 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	センタ	標準	無記号:ガイド(AFF)/操作部(標準グリース)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	センタ	標準	無記号:ガイド(AFF)/操作部(標準グリース)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	センタ	標準	J:ガイド及び操作部_クリーングリース(AFF)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	センタ	標準	L:ガイド及び操作部_真空向けグリース(YVAC2)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	センタ	標準	J:ガイド及び操作部_クリーングリース(AFF)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	センタ	標準	L:ガイド及び操作部_真空向けグリース(YVAC2)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	センタ	左右	無記号:ガイド(AFF)/操作部(標準グリース)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	センタ	左右	無記号:ガイド(AFF)/操作部(標準グリース)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	センタ	左右	J:ガイド及び操作部_クリーングリース(AFF)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	センタ	左右	L:ガイド及び操作部_真空向けグリース(YVAC2)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	センタ	左右	J:ガイド及び操作部_クリーングリース(AFF)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	センタ	左右	L:ガイド及び操作部_真空向けグリース(YVAC2)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	サイド	標準	無記号:ガイド(AFF)/操作部(標準グリース)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	サイド	標準	無記号:ガイド(AFF)/操作部(標準グリース)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	サイド	標準	J:ガイド及び操作部_クリーングリース(AFF)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	サイド	標準	L:ガイド及び操作部_真空向けグリース(YVAC2)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	サイド	標準	J:ガイド及び操作部_クリーングリース(AFF)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	サイド	標準	L:ガイド及び操作部_真空向けグリース(YVAC2)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	サイド	左右	無記号:ガイド(AFF)/操作部(標準グリース)	無記号:マイクロメータ(P=0.5mm)	10	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	サイド	左右	無記号:ガイド(AFF)/操作部(標準グリース)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	49	±6.5	サイド	左右	J:ガイド及び操作部_クリーングリース(AFF)	1/TP:送りねじ_つまみ(P=0.5mm)	-	25	15	ピッチ 10／ヨー 10／ロール 9	ピッチ 0.08／ヨー 0.08／ロール 0.05	65	25	0.58	六角穴付ボルト M4-12 4本	10	1個

通常単価(税別) (税込単価)	通常出荷日

24,940円 ( 27,434円 )	4日目
26,660円 ( 29,326円 )	4日目
35,260円 ( 38,786円 )	4日目
24,940円 ( 27,434円 )	4日目
26,660円 ( 29,326円 )	4日目
35,260円 ( 38,786円 )	4日目
22,446円 ( 24,691円 )	4日目
20,124円 ( 22,136円 )	11日目
24,080円 ( 26,488円 )	11日目
32,680円 ( 35,948円 )	11日目
26,660円 ( 29,326円 )	4日目
35,260円 ( 38,786円 )	4日目
22,446円 ( 24,691円 )	4日目
26,660円 ( 29,326円 )	4日目
35,260円 ( 38,786円 )	4日目
26,660円 ( 29,326円 )	4日目
24,080円 ( 26,488円 )	4日目
25,800円 ( 28,380円 )	4日目
34,400円 ( 37,840円 )	4日目
28,380円 ( 31,218円 )	4日目
36,980円 ( 40,678円 )	4日目
26,660円 ( 29,326円 )	4日目
24,080円 ( 26,488円 )	4日目
25,800円 ( 28,380円 )	4日目
34,400円 ( 37,840円 )	4日目
28,380円 ( 31,218円 )	4日目
36,980円 ( 40,678円 )	4日目
26,660円 ( 29,326円 )	4日目
24,080円 ( 26,488円 )	4日目
25,800円 ( 28,380円 )	4日目
34,400円 ( 37,840円 )	4日目
28,380円 ( 31,218円 )	4日目
36,980円 ( 40,678円 )	4日目
26,660円 ( 29,326円 )	4日目
24,080円 ( 26,488円 )	4日目
25,800円 ( 28,380円 )	4日目
34,400円 ( 37,840円 )	4日目
28,380円 ( 31,218円 )	4日目
36,980円 ( 40,678円 )	4日目
30,100円 ( 33,110円 )	4日目
27,520円 ( 30,272円 )	4日目
29,240円 ( 32,164円 )	4日目
37,840円 ( 41,624円 )	4日目
31,820円 ( 35,002円 )	4日目
40,420円 ( 44,462円 )	4日目
30,100円 ( 33,110円 )	4日目
27,520円 ( 30,272円 )	4日目
29,240円 ( 32,164円 )	4日目
37,840円 ( 41,624円 )	4日目
31,820円 ( 35,002円 )	4日目
40,420円 ( 44,462円 )	4日目
30,100円 ( 33,110円 )	4日目
27,520円 ( 30,272円 )	4日目
29,240円 ( 32,164円 )	4日目
37,840円 ( 41,624円 )	4日目
31,820円 ( 35,002円 )	4日目
40,420円 ( 44,462円 )	4日目
30,100円 ( 33,110円 )	4日目
27,520円 ( 30,272円 )	4日目
29,240円 ( 32,164円 )	4日目

基本情報

基本情報

「薄型×高剛性」を実現したリニアボールガイドステージ（X軸）です。【特長】・高精度：筐体に直接ガイドを加工し、移動精度や上下面の平行度が高いステージ
・薄型：案内ガイド一体構造で薄型を実現
・低価格：独自の生産方式により、コストダウンを実現
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

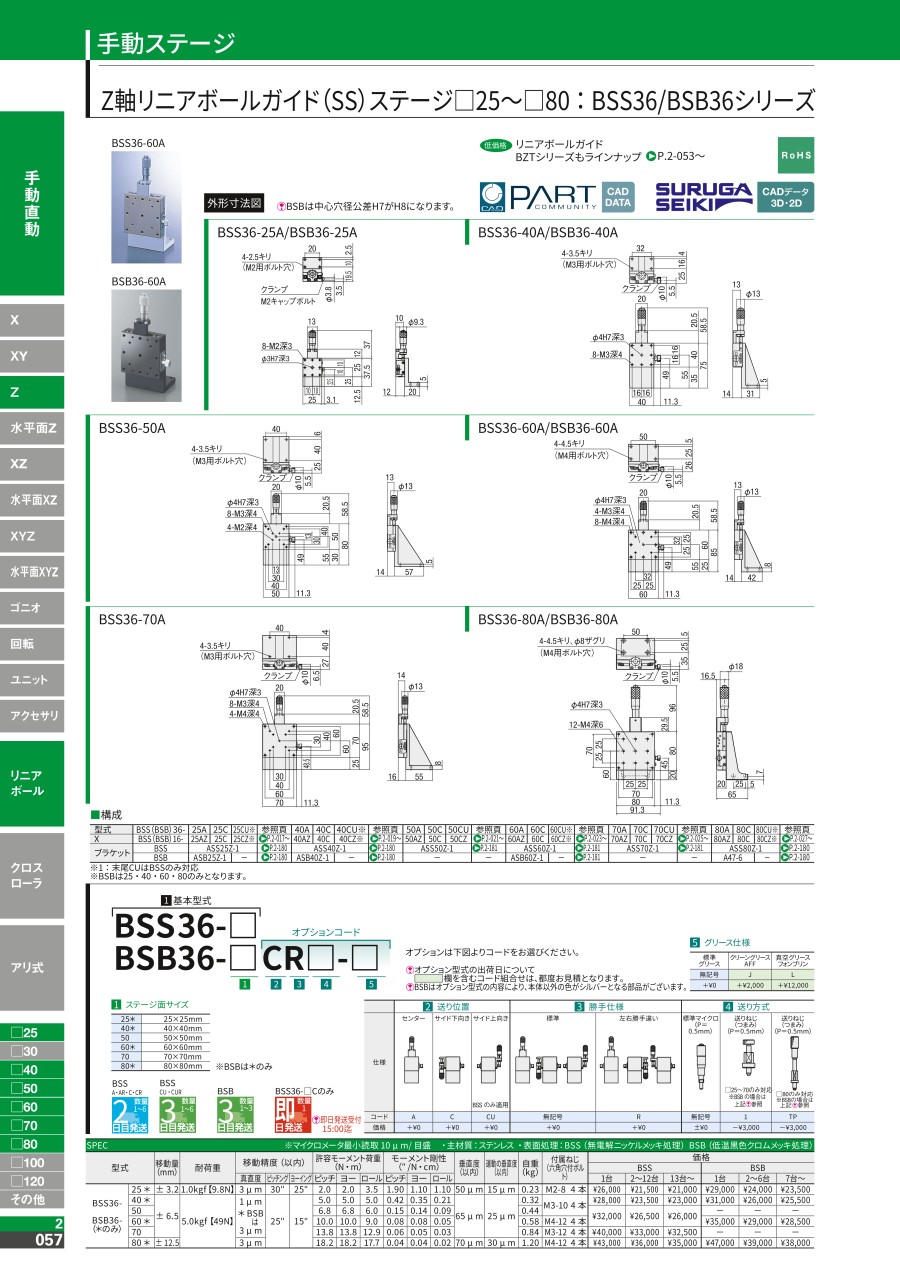

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
リニアボールガイド SSステージ無電解ニッケルメッキ（BSS36）
ガイドと本体が一体の薄型構造。本体材質をステンレスに、ガイド部にゴシックアーク溝を採用し高強度・高精度を実現させたステージです。
駿河精機
水平面Z軸クロスローラガイドステージ（B33/B37）
B33シリーズは平面を上下に移動させるクロスローラガイドステージです。テコを利用したマイクロメータの送りを垂直方向に伝達する構造です。
駿河精機
高分解能クロスローラガイドステージ（B30）
高分解能X軸ステージをZ軸に組み合せたタイプです。2本のマイクロメータにより粗動・微動操作が可能です。B30-60タイプは粗動±6.5mm､B30-80タイプでは粗動±12.5mmの移動量です。微動用マイクロメータにより､粗動で動かした位置から±0.3mmの範囲で調整が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リニアボールガイド SSステージ低温黒色クロムメッキ（BSB36）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q天地逆転（逆さ）で取り付けた場合の耐荷重はどの位でしょうか？

荷重ポイントがステージ上面（中心）の真下にあれば使用することは可能です。水平置き耐荷重の30％以下となります。
