高分解能クロスローラガイドステージ（B30）
- 数量スライド割引
- 通常単価(税別)
- 76,540円～87,720円
- 税込単価
- 84,194円～96,492円
高分解能タイプのクロスローラガイドステージ（Z軸）です。【特長】・2本のマイク...
詳細情報を確認する- ステージ面
- 垂直
- 送り方式
- マイクロメータヘッド
- 移動ガイド
- クロスローラ
- 耐荷重（範囲） (N)
- 5.1～30.0
- テーブル材質
- アルミニウム
- 透過穴(テーブルセンタ穴)
- なし
- テーブル真直度 (μm)
- 2
- 送りツマミ位置
- センタ
- クランプ
- 標準
- テーブル表面処理
- 黒アルマイト
- グリース仕様
- 標準グリース
- 送り方式 (mm)
- 粗微動マイクロメータ
- 移動精度（ヨーイング） (”)
- 20
- 移動精度（ローリング） (”)
- 10
ご注意
- マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。
商品情報
外形図
B30-60LK
B30-80
製品仕様
| 型番 | 勝手仕様 | 主材質 | 表面処理 | 移動量（mm） | 耐荷重 | 移動精度（以内） | |||
|---|---|---|---|---|---|---|---|---|---|
| 真直度 | ヨー | ロール | |||||||
| B30 | 60 | LK:標準 RK:左右勝手違い | アルミ | 黒アルマイト処理 | 粗動±6.5 微動±0.3 | 2.0kgf【19.6N】 | 2μm | 20" | 10" |
| 80 | 無記号:標準 | 粗動±12.5 微動±0.3 | 3.0kgf【29.4N】 | ||||||
| 型番 | 許容モーメント荷重（N・m） | モーメント剛性（"/N・cm） | 垂直度 （以内） | 運動の垂直度 （以内） | 自重 （kg） | 付属ねじ （六角穴付ボルト） | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ピッチ | ヨー | ロール | ピッチ | ヨー | ロール | ||||||
| B30 | 60 | 8.6 | 6.4 | 5.6 | 0.11 | 0.10 | 0.11 | 70μm | 15μm | 0.6 | M4-6 4本 |
| 80 | 11.5 | 9.1 | 10.4 | 0.14 | 0.10 | 0.04 | 80μm | 25μm | 0.97 | M4-12 4本 | |
詳細情報
基本情報
高分解能タイプのクロスローラガイドステージ（Z軸）です。【特長】・2本のマイクロメータにより粗微動操作が可能
・粗動で動かした位置から±0.3mmの範囲で微調整が可能
【用途】・カメラ、顕微鏡、センサ、光学部品の調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
ご注意
- マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

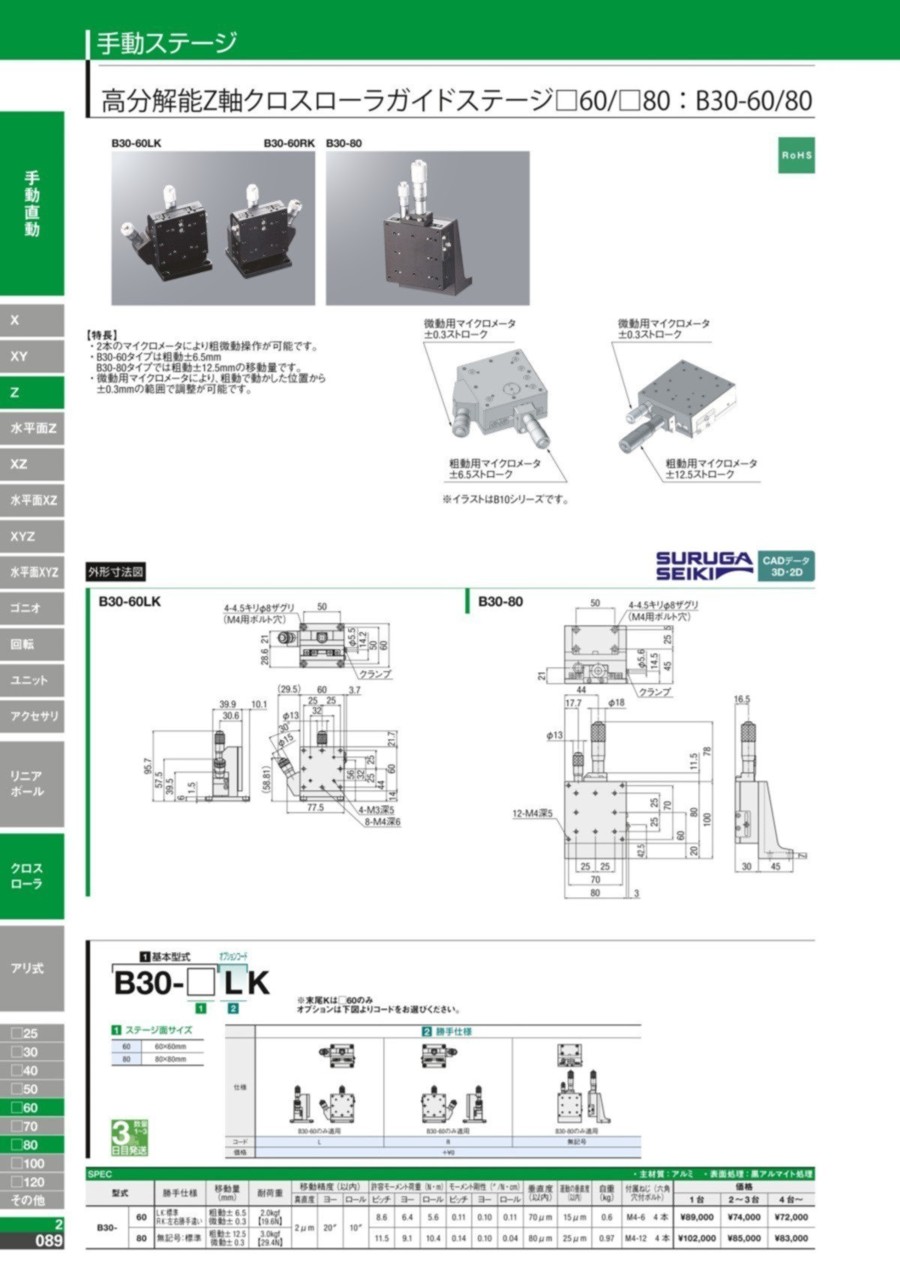

カタログ
