駿河精機

高分解能クロスローラガイドステージ（B70）

カタログ |

数量スライド割引

通常単価(税別): 195,048円～244,240円

税込単価: 214,553円～268,664円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目～

高分解能タイプのクロスローラガイドステージ（XYZ軸）です。【特長】・2本のマ...

Z軸ステージ面
垂直
送り方式
マイクロメータヘッド
移動ガイド
クロスローラ
耐荷重（範囲） (N)
5.1～30.0
テーブル材質
アルミニウム
透過穴(テーブルセンタ穴)
なし
クランプ
標準
テーブル表面処理
黒アルマイト
グリース仕様
標準グリース
送り方式 (mm)
粗微動マイクロメータ(P=0.5mm)
移動精度（ヨーイング） (")
20
移動精度（ローリング） (")
10
付属品
六角穴付ボルト M4-6 4本

ご注意

マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報

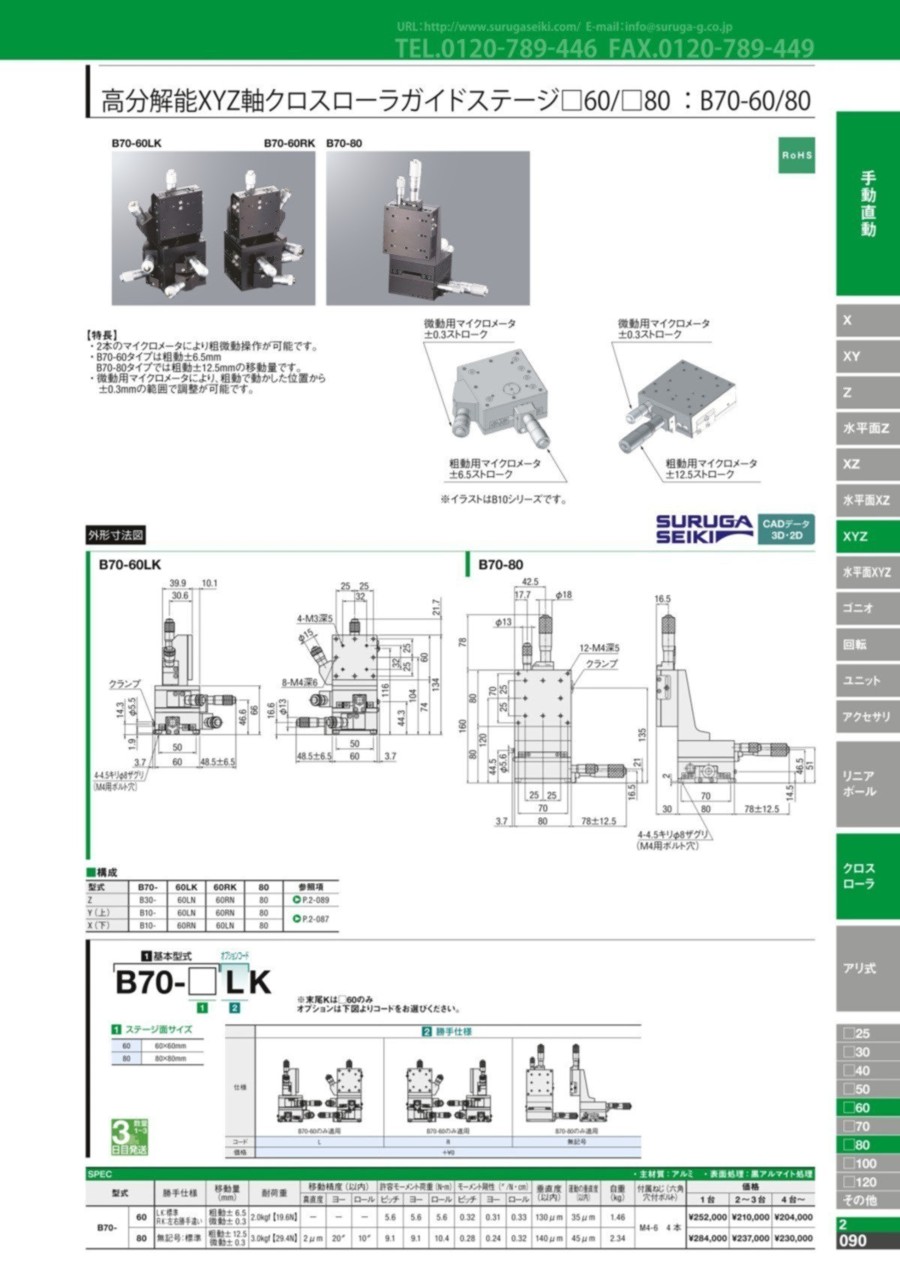

カタログ

商品情報

外形図

B70-60LK

B70-80

製品仕様

型番		勝手仕様	主材質	表面処理	移動量（mm）	耐荷重	移動精度（以内）
型番		勝手仕様	主材質	表面処理	移動量（mm）	耐荷重	真直度	ヨー	ロール
B70-	60	LK:標準 RK:左右勝手違い	アルミ	黒アルマイト処理	粗動±6.5 微動±0.3	2.0kgf【19.6N】	-	-	-
B70-	80	無記号:標準	アルミ	黒アルマイト処理	粗動±12.5 微動±0.3	3.0kgf【29.4N】	2μm	20"	10"

型番		許容モーメント荷重（N・m）			モーメント剛性（"/N・cm）			垂直度（以内）	運動の垂直度（以内）	自重（kg）	付属ねじ（六角穴付ボルト）
型番		ピッチ	ヨー	ロール	ピッチ	ヨー	ロール	垂直度（以内）	運動の垂直度（以内）	自重（kg）	付属ねじ（六角穴付ボルト）
B70-	60	5.6	5.6	5.6	0.32	0.31	0.33	130μm	35μm	1.46	M4-6 4本
B70-	80	9.1	9.1	10.4	0.28	0.24	0.32	140μm	45μm	2.34	M4-6 4本

型番リスト

表示件数

型番

B70-60LK

B70-60RK

B70-80

X軸移動量（範囲）

(mm)

Y軸移動量（範囲）

(mm)

Z軸移動量（範囲）

(mm)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ストローク(X距離)

(mm)

ストローク(Y距離)

(mm)

ストローク(Z距離)

(mm)

テーブル真直度

(μm)

勝手違い

許容モーメント荷重

(N･m)

モーメント剛性

("/N･m)

垂直度

(μm)

運動の垂直度

(μm)

自重

(kg)

RoHS?

最小発注数量

～±10.0	～±10.0	～±10.0	41～60	41～60	60	60	19.6	±6.5	±6.5	±6.5	-	標準	ピッチ 5.6／ヨー 5.6／ロール 5.6	ピッチ 0.32／ヨー 0.31／ロール 0.33	130	35	1.46	10	1個
～±10.0	～±10.0	～±10.0	41～60	41～60	60	60	19.6	±6.5	±6.5	±6.5	-	左右	ピッチ 5.6／ヨー 5.6／ロール 5.6	ピッチ 0.32／ヨー 0.31／ロール 0.33	130	35	1.46	10	1個
±10.1～30.0	±10.1～30.0	±10.1～30.0	61～90	61～	80	80	29.4	±12.5	±12.5	±12.5	2	標準	ピッチ 9.1／ヨー 9.1／ロール 10.4	ピッチ 0.28／ヨー 0.24／ロール 0.32	140	45	2.34	10	1個

通常単価(税別) (税込単価)	通常出荷日

216,720円 ( 238,392円 )	4日目
195,048円 ( 214,553円 )	4日目
244,240円 ( 268,664円 )	4日目

詳細情報

基本情報

基本情報

高分解能タイプのクロスローラガイドステージ（XYZ軸）です。【特長】・2本のマイクロメータにより、粗微動操作が可能
・B70-60は粗動±6.5mm、B70-80は粗動±12.5mmの移動量
・微動用マイクロメータにより、粗動で合わせた位置から±0.3mmの範囲で調整可能

ご注意

マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
多軸ステージユニット(B210/B220/B230/B240/B250/B270)
多軸組合せのステージです。
駿河精機
回転ステージクロスローラベアリングタイプステンレス仕様（BS43）
粗動360°回転と微動（マイクロメータヘッド）が可能な、クロスローラベアリングを用いたステージです。ステンレス仕様となっており、材質面で剛性が向上しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
