透過穴型クロスローラガイドステージ（B27）
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 94,600円～165,120円特別価格
- 税込単価
- 104,060円～181,632円特別価格
XY軸一体構造の透過穴型クロスローラガイドステージ(XY軸)です。【特長】・本...
詳細情報を確認する- 送り方式
- マイクロメータヘッド
- 移動ガイド
- クロスローラ
- 耐荷重（範囲） (N)
- 50.1～100.0
- テーブル長さ （範囲） (mm)
- 91～120
- テーブル幅 （範囲） (mm)
- 91～120
- 高さ（範囲） (mm)
- 25.1～30.0
- テーブル材質
- アルミニウム
- テーブルサイズ(長さ) L (mm)
- 100
- テーブルサイズ(幅) W (mm)
- 100
- 耐荷重 (N)
- 63.7
- テーブルサイズ(厚み) H (mm)
- 30
- 透過穴(テーブルセンタ穴)
- あり
- テーブル真直度 (μm)
- 3
- テーブル平行度 (μm)
- 50
- クランプ
- 標準
- テーブル表面処理
- 黒アルマイト
- グリース仕様
- 標準グリース
- 移動精度（ピッチング） (")
- 25
- 移動精度（ヨーイング） (")
- 15
- 許容モーメント荷重 (N･m)
- ピッチ 4.6／ヨー 3.9／ロール 4.6
- モーメント剛性 ("/N･m)
- ピッチ 0.07／ヨー 0.08／ロール 0.10
- 運動の平行度 (μm)
- 20
- 直角度 (μm)
- 10
- 自重 (kg)
- 1
- 付属品
- 六角穴付ボルト M4-14 4本
商品情報
外形図
B27-100A
B27-100B
B27-100C
B27-100CR
B27-100D
B27-100DR

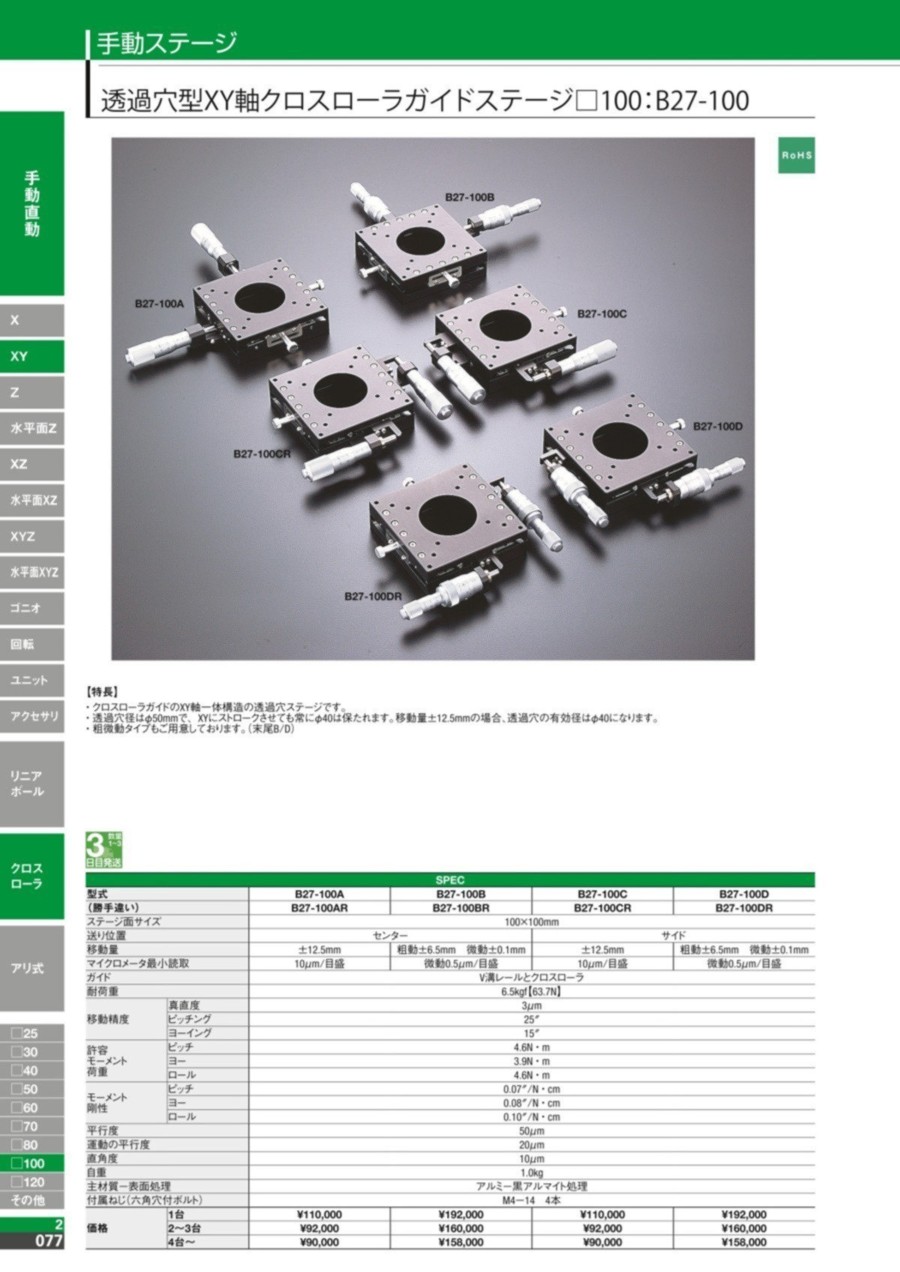

製品仕様
| 型番 | B27-100A | B27-100B | B27-100C | B27-100D | |
|---|---|---|---|---|---|
| （勝手違い） | B27-100AR | B27-100BR | B27-100CR | B27-100DR | |
| ステージ面サイズ | 100×100mm | ||||
| 送り位置 | センター | サイド | |||
| 移動量 | ±12.5mm | 粗動±6.5mm 微動±0.1mm | ±12.5mm | 粗動±6.5mm 微動±0.1mm | |
| マイクロメータ最小読取 | 10μm/目盛 | 微動0.5μm/目盛 | 10μm/目盛 | 微動0.5μm/目盛 | |
| ガイド | V溝レールとクロスローラ | ||||
| 耐荷重 | 6.5kgf【63.7N】 | ||||
| 移動精度 | 真直度 | 3μm | |||
| ピッチング | 25" | ||||
| ヨーイング | 15" | ||||
| 許容モーメント荷重 | ピッチ | 4.6N・m | |||
| ヨー | 3.9N・m | ||||
| ロール | 4.6N・m | ||||
| モーメント剛性 | ピッチ | 0.07"/N・cm | |||
| ヨー | 0.08"/N・cm | ||||
| ロール | 0.10"/N・cm | ||||
| 平行度 | 50μm | ||||
| 運動の平行度 | 20μm | ||||
| 直角度 | 10μm | ||||
| 自重 | 1.0kg | ||||
| 主材質-表面処理 | アルミ-黒アルマイト処理 | ||||
| 付属ねじ（六角穴付ボルト） | M4-14 4本 | ||||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
94,600円 ( 104,060円 ) | 4日目 |
94,600円87,032円 ( 95,735円 ) | 4日目 |
165,120円 ( 181,632円 ) | 4日目 |
165,120円151,910円 ( 167,101円 ) | 4日目 |
94,600円 ( 104,060円 ) | 在庫品1日目当日出荷可能 |
94,600円 ( 104,060円 ) | 在庫品1日目当日出荷可能 |
165,120円 ( 181,632円 ) | 5日目 |
165,120円 ( 181,632円 ) | 5日目 |
詳細情報
基本情報
XY軸一体構造の透過穴型クロスローラガイドステージ(XY軸)です。【特長】・本体材質にアルミを用いており軽量・単軸ずつの組合せに比べ、本体の厚みを抑えることが可能。・透過穴径はΦ50（直径50mm）で、XYにストロークさせてもΦ40（直径40mm）は保たれます。
・
【用途】・試料の検査テーブルとして精細な位置決めに最適。
・ディスペンサヘッドの調整に最適。
・CCDカメラのアライメントに最適。
