駿河精機

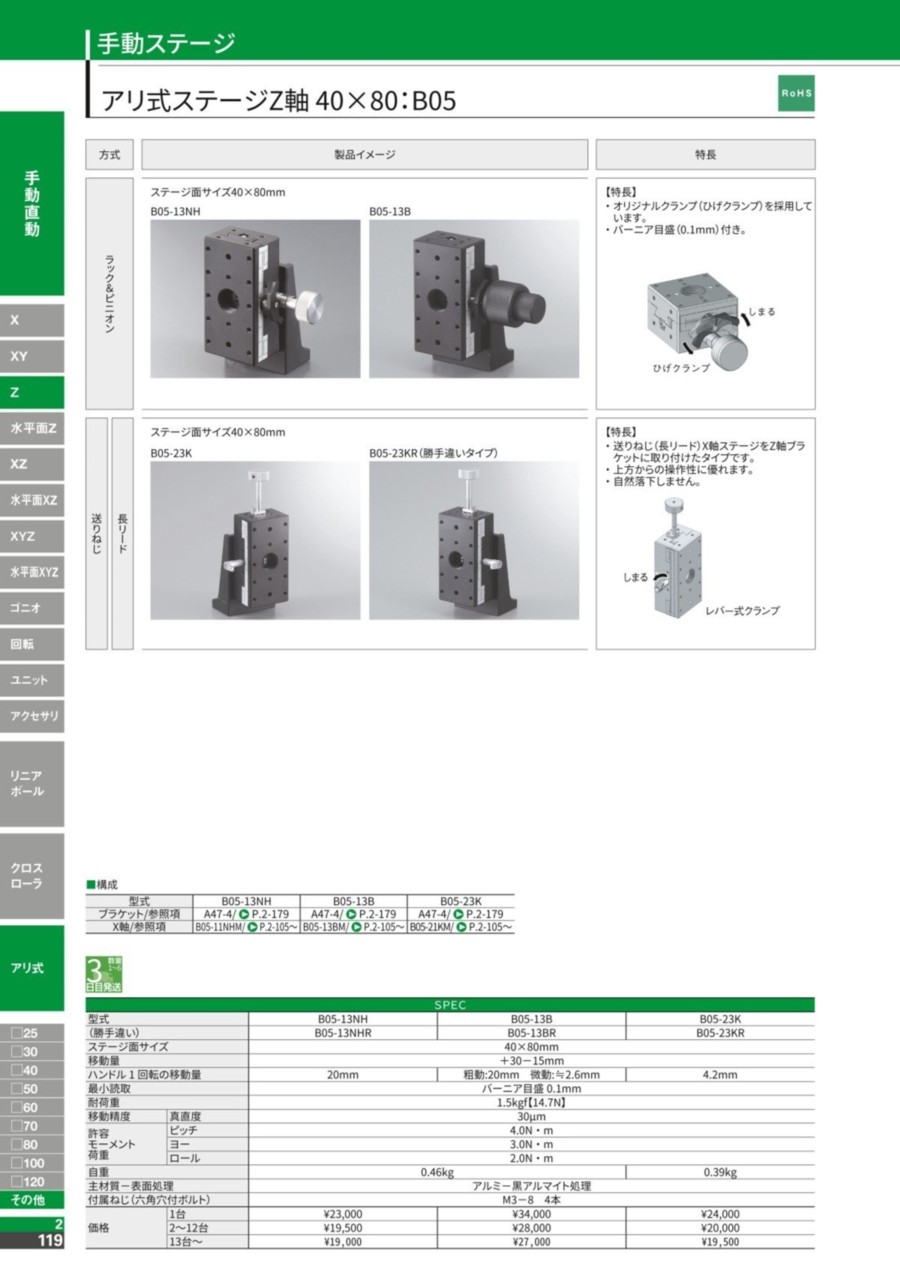

アリ式（送りねじ）ステージ長リードタイプ（B05-23/B05-43）

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 18,490円～20,640円

税込単価: 20,339円～22,704円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：6 日目

送りねじタイプのアリ式ステージ（Z軸）です。【特長】・本体側のナットと送りねじ...

ステージ面
垂直
送り方式
送りねじ
移動ガイド
アリ溝
耐荷重（範囲） (N)
5.1～30.0
テーブル幅（範囲） (mm)
26～40
テーブル材質
アルミニウム
テーブルサイズ(幅) W (mm)
40
耐荷重 (N)
14.7
透過穴(テーブルセンタ穴)
なし
送りツマミ位置
センタ
クランプ
標準
テーブル表面処理
黒アルマイト
グリース仕様
標準グリース
送り方式 (mm)
送りねじ_つまみ(P=4.2mm)
バーニア最小読取 (mm)
0.1
付属品
六角穴付ボルト M3-8 4本

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

B05-23K

B05-23KR

B05-43N

B05-43NR

製品仕様

型番		B05-23K	B05-43N-1
（勝手違い）		B05-23KR	B05-43NR-1
ステージ面サイズ		40×80mm	40×40mm
移動量		+30-15mm	±10mm
ハンドル1回転の移動量		4.2mm	4.2mm
最小読取		バーニア目盛0.1mm	バーニア目盛0.1mm
耐荷重		1.5kgf【14.7N】	1.5kgf【14.7N】
移動精度	真直度	30μm	20μm
許容モーメント荷重	ピッチ	4.0N・m	3.0N・m
	ヨー	3.0N・m	2.0N・m
	ロール	2.0N・m	2.0N・m
自重		0.39kg	0.24kg
主材質-表面処理		アルミ-黒アルマイト処理	アルミ-黒アルマイト処理
付属ねじ（六角穴付ボルト）		M3-8 4本	M3-8 4本

型番リスト

表示件数

型番

移動量（範囲）

(mm)

テーブル長さ（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

ストローク(Z距離)

(mm)

テーブル真直度

(μm)

勝手違い

許容モーメント荷重

(N･m)

自重

(kg)

RoHS?

最小発注数量

±10.1～30.0	61～90	80	+30/-15	30	標準	ピッチ 4／ヨー 3／ロール 2	0.39	10	1個
±10.1～30.0	61～90	80	+30/-15	30	左右	ピッチ 4／ヨー 3／ロール 2	0.39	10	1個
～±10.0	26～40	40	±10	20	標準	ピッチ 3／ヨー 2／ロール 2	0.24	10	1個
～±10.0	26～40	40	±10	20	左右	ピッチ 3／ヨー 2／ロール 2	0.24	10	1個

通常単価(税別) (税込単価)	通常出荷日

20,640円 ( 22,704円 )	在庫品1日目当日出荷可能
20,640円 ( 22,704円 )	在庫品1日目当日出荷可能
18,490円 ( 20,339円 )	在庫品1日目当日出荷可能
18,490円 ( 20,339円 )	4日目

詳細情報

基本情報

基本情報

送りねじタイプのアリ式ステージ（Z軸）です。【特長】・本体側のナットと送りねじで構成され、ラック＆ピニオンに比べて細かな調整が可能
・クランプはレバー式を採用
・バーニア目盛（0.1mm）付き
【用途】・カメラ、顕微鏡、センサ、光学部品の調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
水平面Z軸クロスローラガイドステージ（B33/B37）
B33シリーズは平面を上下に移動させるクロスローラガイドステージです。テコを利用したマイクロメータの送りを垂直方向に伝達する構造です。
駿河精機
リニアボールガイド SSステージ無電解ニッケルメッキ（BSS36）
ガイドと本体が一体の薄型構造。本体材質をステンレスに、ガイド部にゴシックアーク溝を採用し高強度・高精度を実現させたステージです。
駿河精機
水平面Z軸ステージ（BHE）
驚きの低価格を実現した水平面Z軸ステージです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アリ式（送りねじ）ステージ長リードタイプ（B05-23/B05-43）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qアリ式ステージのモーメント剛性は？

アリ式ステージは摺動面に隙間を設けています。
隙間の大きさには個体差があり、モーメントを与えたときの傾きの差も大きくなるため、
モーメント剛性は規定していません。
モーメントによる傾きがシビアな場合は、モーメント剛性値が規定されているリニアボールガイドまたはクロスローラガイドをご選定ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品アリ式（送りねじ）ステージ長リードタイプ（B05-23/B05-43）	【高精度】Ｚ軸　アリ溝　送りねじ式（リード４．２ｍｍ）　長方形	【高精度】Ｚ軸　アリ溝　送りねじ式（リード４．２ｍｍ）　長方形　薄型	【高精度】Ｚ軸　アリ溝　送りねじ式（リード４．２ｍｍ）　長方形　強化クランプ	【高精度】Z軸　アリ溝　送りねじ式　長方形　ロング	長作動Z軸ステージ 40×50（手動ステージ）
メーカー	駿河精機	ミスミ	ミスミ	ミスミ	ミスミ	中央精機
通常価格	18,490円-	24,590円 -	25,020円 -	29,290円 -	26,250円 -	64,899円
通常出荷日	在庫品1日目〜	5日目	5日目	5日目	在庫品1日目	16日目
ステージ面	垂直	垂直	垂直	垂直	垂直	垂直
送り方式	送りねじ	送りねじ	送りねじ	送りねじ	送りねじ	ラック&ピニオン
移動ガイド	アリ溝	アリ溝	アリ溝	アリ溝	アリ溝	アリ溝
耐荷重（範囲）(N)	5.1～30.0	5.1～30.0	5.1～30.0	5.1～30.0	5.1～30.0	30.1～50.0
テーブル幅（範囲）(mm)	26～40	26～40	26～40	26～40	～25	41～60
