アリ式ステージ 送りねじ長リードタイプ（B05）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 14,190円～16,340円
- 税込単価
- 15,609円～17,974円
送りねじ長リードタイプのアリ式ステージ（X軸）です。【特長】・本体側のナットと...
詳細情報を確認する
商品情報
外形図
B05-21KM
B05-41NM
B05-41NRM

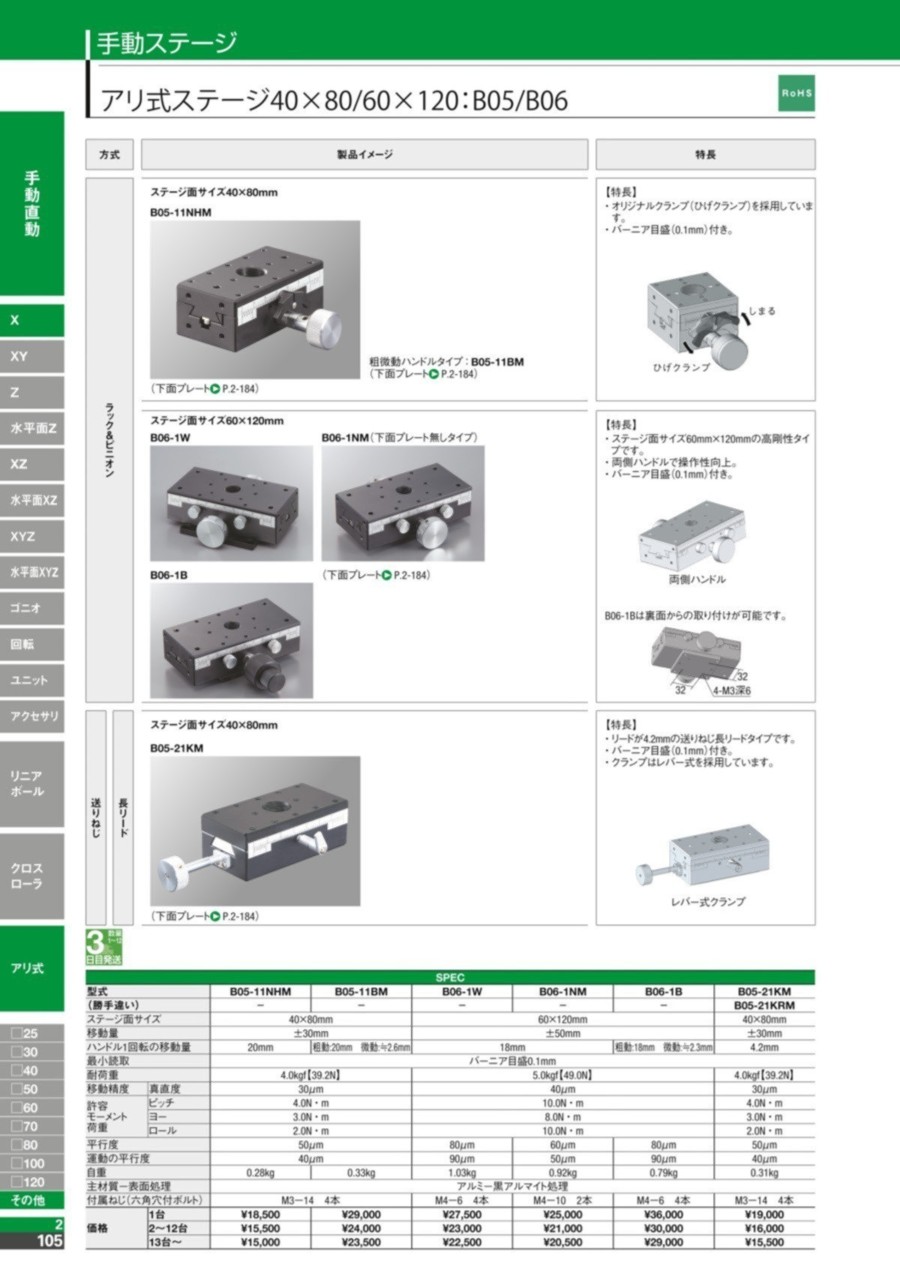

製品仕様
| 型番 | B05-21KM | B05-41NM-1 | |
|---|---|---|---|
| （勝手違い） | B05-21KRM | B05-41NRM-1 | |
| ステージ面サイズ | 40×80mm | 40×40mm | |
| 移動量 | ±30mm | ±10mm | |
| ハンドル1回転の移動量 | 4.2mm | 4.2mm | |
| 最小読取 | バーニア目盛0.1mm | バーニア目盛0.1mm | |
| 耐荷重 | 4.0kgf【39.2N】 | 2.5kgf【24.5N】 | |
| 移動精度 | 真直度 | 30μm | 20μm |
| 許容モーメント荷重 | ピッチ | 4.0N・m | 3.0N・m |
| ヨー | 3.0N・m | 3.0N・m | |
| ロール | 2.0N・m | 2.0N・m | |
| 平行度 | 50μm | 30μm | |
| 運動の平行度 | 40μm | 20μm | |
| 自重 | 0.31kg | 0.16kg | |
| 主材質-表面処理 | アルミ-黒アルマイト処理 | アルミ-黒アルマイト処理 | |
| 付属ねじ（六角穴付ボルト） | M3-14 4本 | M3-14 4本 | |
詳細情報
基本情報
送りねじ長リードタイプのアリ式ステージ（X軸）です。【特長】・本体側のナットと送りねじで構成され、ラック＆ピニオンに比べて細かな調整が可能
・クランプはレバー式を採用
・バーニア目盛（0.1mm）付き
【用途】・カメラ、顕微鏡、センサ、光学部品の調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
商品担当おすすめ
駿河精機
アリ式ステージ 送りねじ短リードタイプ（B08/BDBXS/BDBXR）
送りねじ短リードタイプです。送り用ツマミ付きと六角レンチ操作型があります。 リードが0.5mmの送りねじX軸とZ軸ステージです。
よくあるご質問（FAQ）
隙間の大きさには個体差があり、荷重をかけた際、傾きの差も大きくなるためモーメント剛性を規定していません。
モーメント剛性を規定しているステージ（リニアボールガイドステージ、クロスローラガイドステージ）をご検討ください。
