薄型 水平面XYZ軸クロスローラガイドステージ（B72）
- 通常単価(税別)
- 90,300円～112,660円
- 税込単価
- 99,330円～123,926円
「薄型×軽量×高精度」を実現したクロスローラガイドステージ（XYZ軸）です。【特長】・主材質にアルミを...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

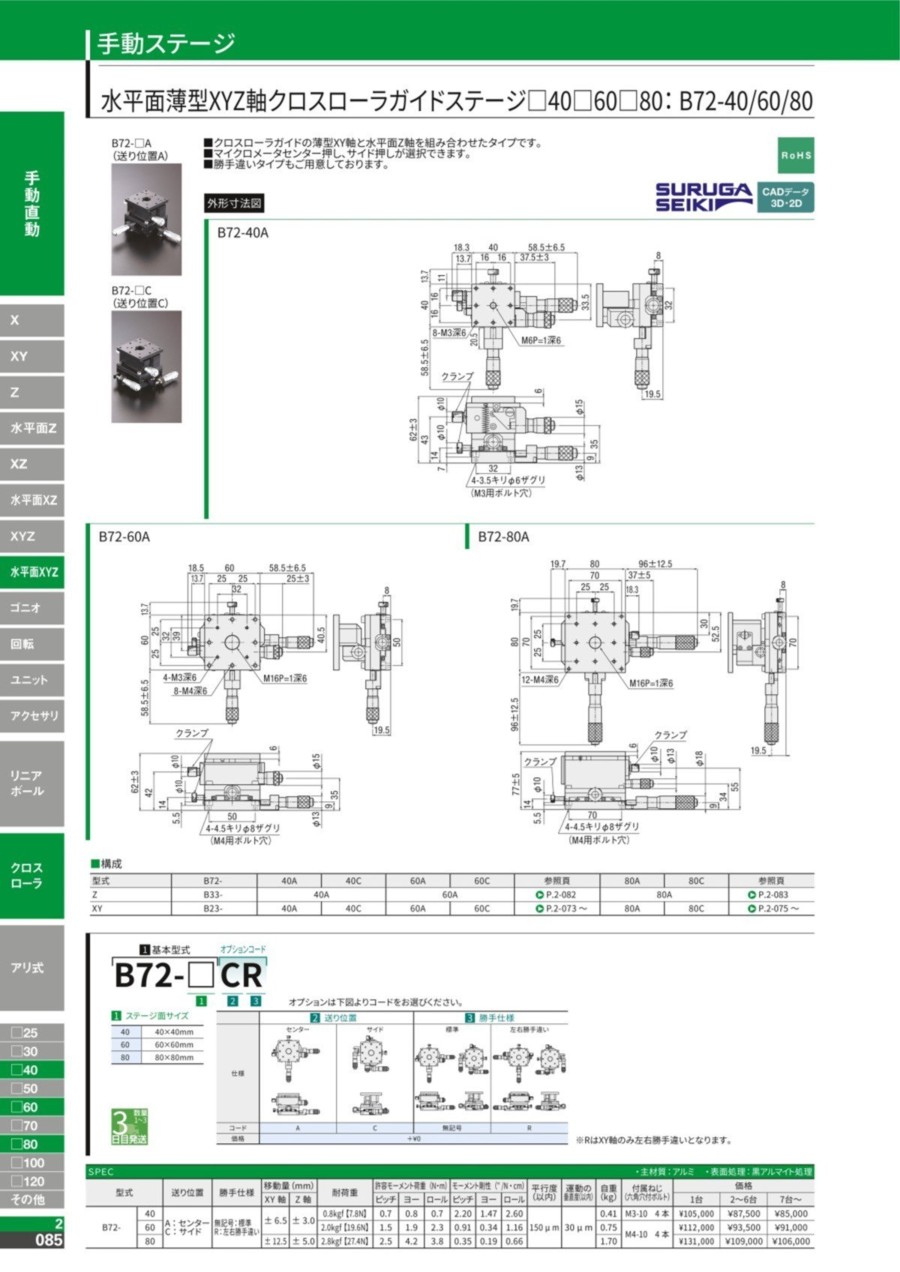

外形図
B72-40A
B72-60A
B72-80A
製品仕様
| 型番 | 送り位置 | 勝手仕様 | 主材質 | 表面処理 | 移動量（mm） | 耐荷重 | ||
|---|---|---|---|---|---|---|---|---|
| XY軸 | Z軸 | |||||||
| B72- | 40 | A:センター C:サイド | 無記号:標準 R:左右勝手違い | アルミ | 黒アルマイト処理 | ±6.5 | ±3.0 | 0.8kgf【7.8N】 |
| 60 | 2.0kgf【19.6N】 | |||||||
| 80 | ±12.5 | ±5.0 | 2.8kgf【27.4N】 | |||||
| 型番 | 許容モーメント荷重 （N・m） | モーメント剛性 （"/N・cm） | 平行度 （以内） | 運動の垂直度 （以内） | 自重 （kg） | 付属ねじ （六角穴付ボルト） | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ピッチ | ヨー | ロール | ピッチ | ヨー | ロール | ||||||
| B72- | 40 | 0.7 | 0.8 | 0.7 | 2.20 | 1.47 | 2.60 | 150μm | 30μm | 0.41 | M3-10 4本 |
| 60 | 1.5 | 1.9 | 2.3 | 0.91 | 0.34 | 1.16 | 0.75 | M4-10 4本 | |||
| 80 | 2.5 | 4.2 | 3.8 | 0.35 | 0.19 | 0.66 | 1.70 | ||||
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
90,300円 ( 99,330円 ) | 在庫品1日目当日出荷可能 |
90,300円 ( 99,330円 ) | 5日目 |
90,300円 ( 99,330円 ) | 在庫品1日目当日出荷可能 |
90,300円 ( 99,330円 ) | 5日目 |
96,320円 ( 105,952円 ) | 在庫品1日目当日出荷可能 |
96,320円 ( 105,952円 ) | 5日目 |
96,320円 ( 105,952円 ) | 在庫品1日目当日出荷可能 |
96,320円 ( 105,952円 ) | 4日目 |
112,660円 ( 123,926円 ) | 在庫品1日目当日出荷可能 |
112,660円 ( 123,926円 ) | 4日目 |
112,660円 ( 123,926円 ) | 在庫品1日目当日出荷可能 |
112,660円 ( 123,926円 ) | 4日目 |
詳細情報
基本情報
「薄型×軽量×高精度」を実現したクロスローラガイドステージ（XYZ軸）です。【特長】・主材質にアルミを用いており軽量
・高い剛性と低摩擦で微小送りに優れ高精度
・XY軸は、XY一体構造のため、高さを低減
・Z軸は平面を上下に移動する水平面Zです
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
