駿河精機

水平面Z軸クロスローラガイドステージ（B33/B37）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 36,980円～75,680円

税込単価: 40,678円～83,248円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

「軽量×高精度」を実現したクロスローラガイドステージ（水平面Z軸）です。【特長...

ステージ面
水平
送り方式
マイクロメータヘッド
移動ガイド
クロスローラ
移動量（範囲） (mm)
～±10.0
テーブル材質
アルミニウム
透過穴(テーブルセンタ穴)
なし
テーブル真直度 (μm)
3
送りツマミ位置
センタ
クランプ
標準
勝手違い
標準
グリース仕様
標準グリース

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報

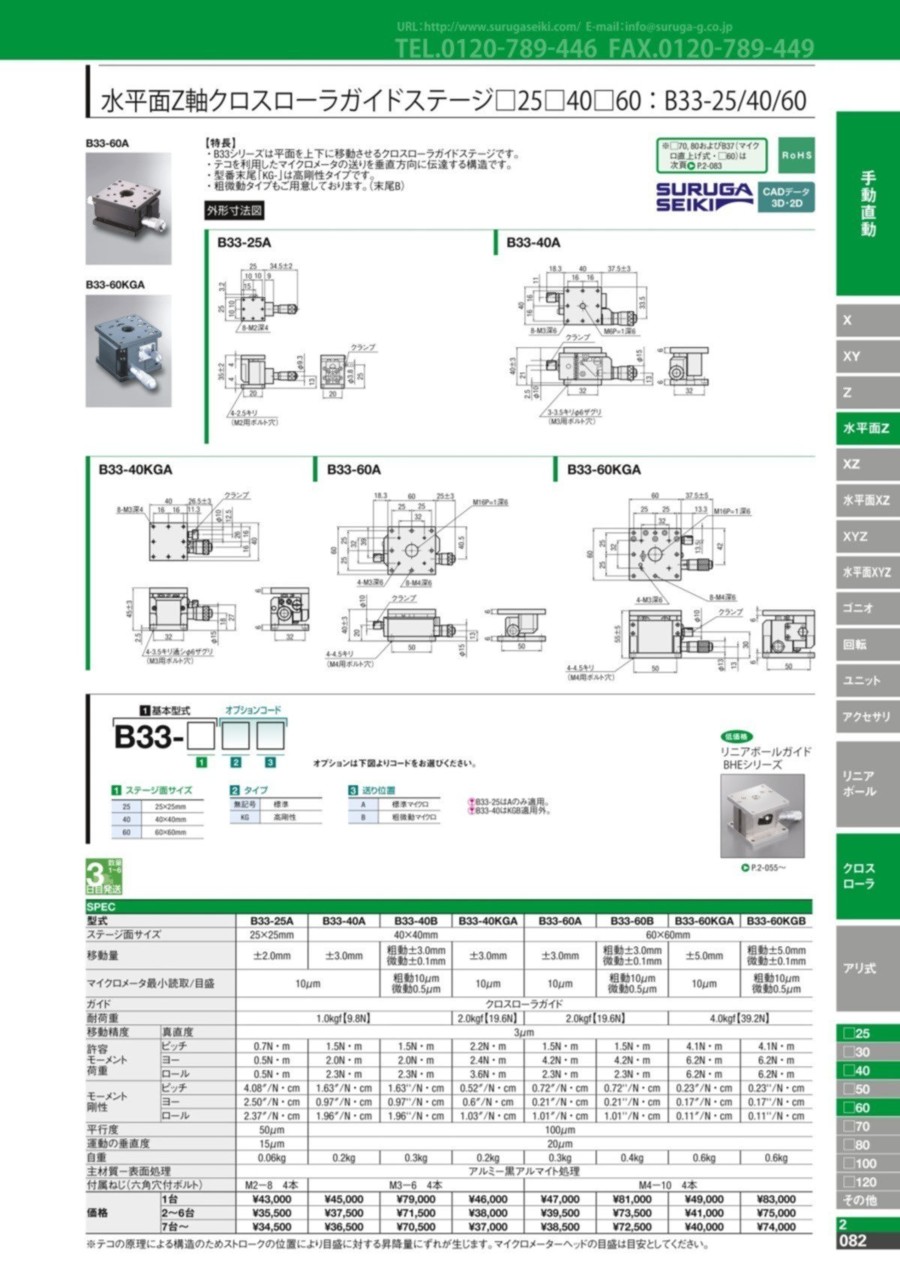

カタログ

商品情報

外形図

B33-25/40/60タイプ

B33-70/80,B37-60タイプ

製品仕様

B33-25/40/60タイプ

型番		B33-25A	B33-40A	B33-40B	B33-40KGA	B33-60A	B33-60B	B33-60KGA	B33-60KGB
ステージ面サイズ		25×25mm	40×40mm			60×60mm
移動量		±2.0mm	±3.0mm	粗動±3.0mm 微動±0.1mm	±3.0mm	±3.0mm	粗動±3.0mm 微動±0.1mm	±5.0mm	粗動±5.0mm 微動±0.1mm
マイクロメータ最小読取 /目盛		10μm		粗動10μm 微動0.5μm	10μm	10μm	粗動10μm 微動0.5μm	10μm	粗動10μm 微動0.5μm
ガイド		クロスローラガイド
耐荷重		1.0kgf【9.8N】			2.0kgf【19.6N】	2.0kgf【19.6N】		4.0kgf【39.2N】
移動精度	真直度	3μm
許容モーメント荷重	ピッチ	0.7N・m	1.5N・m	1.5N・m	2.2N・m	1.5N・m	1.5N・m	4.1N・m	4.1N・m
	ヨー	0.5N・m	2.0N・m	2.0N・m	2.4N・m	4.2N・m	4.2N・m	6.2N・m	6.2N・m
	ロール	0.5N・m	2.3N・m	2.3N・m	3.6N・m	2.3N・m	2.3N・m	6.2N・m	6.2N・m
モーメント剛性	ピッチ	4.08"/N・cm	1.63"/N・cm	1.63"/N・cm	0.52"/N・cm	0.72"/N・cm	0.72"/N・cm	0.23"/N・cm	0.23"/N・cm
	ヨー	2.50"/N・cm	0.97"/N・cm	0.97"/N・cm	0.6"/N・cm	0.21"/N・cm	0.21"/N・cm	0.17"/N・cm	0.17"/N・cm
	ロール	2.37"/N・cm	1.96"/N・cm	1.96"/N・cm	1.03"/N・cm	1.01"/N・cm	1.01"/N・cm	0.11"/N・cm	0.11"/N・cm
平行度		50μm	100μm
運動の垂直度		15μm	20μm
自重		0.06kg	0.2kg	0.3kg	0.2kg	0.3kg	0.4kg	0.6kg	0.6kg
主材質-表面処理		アルミ-黒アルマイト処理
付属ねじ（六角穴付ボルト）		M2-8 4本	M3-6 4本			M4-10 4本

B33-70/80,B37-60タイプ

型番		ステージ面サイズ（mm）	移動量（mm）	マイクロメータ最小読取/目盛	耐荷重	移動精度
型番		ステージ面サイズ（mm）	移動量（mm）	マイクロメータ最小読取/目盛	耐荷重	運動の真直度
B33-	70KGA	70×70	±5.0	10μm	4.0kgf 【39.2N】	3μm
	70KGB	70×70	粗動±5.0mm 微動±0.1mm	粗動10μm 微動0.5μm	4.0kgf 【39.2N】
	80A	80×80	±5.0	10μm	3.0kgf 【29.4N】
	80B	80×80	粗動±5.0mm 微動±0.1mm	粗動10μm 微動0.5μm	3.0kgf 【29.4N】
B37-60		60×60	±6.5	10μm	5.0kgf 【49N】

型番		許容モーメント荷重（N・m）			モーメント剛性（"/N・cm）			平行度（以内）	運動の垂直度（以内）	自重（kg）	主材質- 表面処理	付属ねじ（六角穴付ボルト）
型番		ピッチ	ヨー	ロール	ピッチ	ヨー	ロール	平行度（以内）	運動の垂直度（以内）	自重（kg）	主材質- 表面処理	付属ねじ（六角穴付ボルト）
B33-	70KGA	4.1	6.2	6.2	0.23	0.17	0.11	100μm	20μm	0.6	アルミ- 白アルマイト処理	M4-10 4本
	70KGB	4.1	6.2	6.2	0.23	0.17	0.11			0.6	アルミ- 白アルマイト処理
	80A	2.5	6.3	3.8	0.22	0.06	0.55			1.0	アルミ- 黒アルマイト処理
	80B	2.5	6.3	3.8	0.22	0.06	0.55			1.0
B37-60		8.3	5.7	6.3	0.39	0.25	0.16			0.5		M4-8 4本

選定サポート情報

注文例

B33-25/40/60タイプ

B33-70/80,B37-60タイプ

型番リスト

表示件数

型番

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ストローク(Z距離)

(mm)

テーブルサイズ(厚み) H

(mm)

テーブル平行度

(μm)

テーブル表面処理

送り方式

(mm)

マイクロ最小読取

(μm)

許容モーメント荷重

(N･m)

モーメント剛性

(”/N･m)

運動の垂直度

(μm)

平行度

(μm)

自重

(kg)

付属品

RoHS?

最小発注数量

5.1～30.0	～25	～25	25	25	9.8	±2	35	50	黒アルマイト	A/-:マイクロメータ(P=0.5mm)	10	ピッチ 0.7／ヨー 0.5／ロール 0.5	ピッチ 4.08／ヨー 2.5／ロール 2.37	15	50	0.06	六角穴付ボルト M2-8 4本	10	1個
5.1～30.0	26～40	26～40	40	40	9.8	±3	40	100	黒アルマイト	A/-:マイクロメータ(P=0.5mm)	10	ピッチ 1.5／ヨー 2／ロール 2.3	ピッチ 1.63／ヨー 0.97／ロール 1.96	20	100	0.2	六角穴付ボルト M3-6 4本	10	1個
5.1～30.0	26～40	26～40	40	40	9.8	±3	40	100	黒アルマイト	B:粗微動マイクロメータ(P=0.5mm)	粗動 10　微動 0.5	ピッチ 1.5／ヨー 2／ロール 2.3	ピッチ 1.63／ヨー 0.97／ロール 1.96	20	100	0.3	六角穴付ボルト M3-6 4本	10	1個
5.1～30.0	26～40	26～40	40	40	19.6	±3	45	100	黒アルマイト	A/-:マイクロメータ(P=0.5mm)	10	ピッチ 2.2／ヨー 2.4／ロール 3.6	ピッチ 0.52／ヨー 0.6／ロール 1.03	20	100	0.2	六角穴付ボルト M3-6 4本	10	1個
5.1～30.0	41～60	41～60	60	60	19.6	±3	40	100	黒アルマイト	A/-:マイクロメータ(P=0.5mm)	10	ピッチ 1.5／ヨー 4.2／ロール 2.3	ピッチ 0.72／ヨー 0.21／ロール 1.01	20	100	0.3	六角穴付ボルト M4-10 4本	10	1個
5.1～30.0	41～60	41～60	60	60	19.6	±3	40	100	黒アルマイト	B:粗微動マイクロメータ(P=0.5mm)	粗動 10　微動 0.5	ピッチ 1.5／ヨー 4.2／ロール 2.3	ピッチ 0.72／ヨー 0.21／ロール 1.01	20	100	0.4	六角穴付ボルト M4-10 4本	10	1個
30.1～50.0	41～60	41～60	60	60	39.2	±5	55	100	黒アルマイト	A/-:マイクロメータ(P=0.5mm)	10	ピッチ 4.1／ヨー 6,2／ロール 6.2	ピッチ 0.23／ヨー 0.17／ロール 0.11	20	100	0.6	六角穴付ボルト M4-10 4本	10	1個
30.1～50.0	41～60	41～60	60	60	39.2	±5	55	100	黒アルマイト	B:粗微動マイクロメータ(P=0.5mm)	粗動 10　微動 0.5	ピッチ 4.1／ヨー 6,2／ロール 6.2	ピッチ 0.23／ヨー 0.17／ロール 0.11	20	100	0.6	六角穴付ボルト M4-10 4本	10	1個
30.1～50.0	61～90	61～90	70	70	39.2	±5	55	100	白アルマイト	A/-:マイクロメータ(P=0.5mm)	10	ピッチ 4.1／ヨー 6.2／ロール 6.2	ピッチ 0.23／ヨー 0.17／ロール 0.11	20	100	0.6	六角穴付ボルト M4-10 4本	10	1個
30.1～50.0	61～90	61～90	70	70	39.2	±5	55	100	白アルマイト	B:粗微動マイクロメータ(P=0.5mm)	粗動 10　微動 0.5	ピッチ 4.1／ヨー 6.2／ロール 6.2	ピッチ 0.23／ヨー 0.17／ロール 0.11	20	100	0.6	六角穴付ボルト M4-10 4本	10	1個
5.1～30.0	61～90	61～90	80	80	29.4	±5	55	100	黒アルマイト	A/-:マイクロメータ(P=0.5mm)	10	ピッチ 2.5／ヨー 6.3／ロール 3.8	ピッチ 0.22／ヨー 0.06／ロール 0.55	20	100	1	六角穴付ボルト M4-10 4本	10	1個
5.1～30.0	61～90	61～90	80	80	29.4	±5	55	100	黒アルマイト	B:粗微動マイクロメータ(P=0.5mm)	粗動 10　微動 0.5	ピッチ 2.5／ヨー 6.3／ロール 3.8	ピッチ 0.22／ヨー 0.06／ロール 0.55	20	100	1	六角穴付ボルト M4-10 4本	10	1個
30.1～50.0	41～60	41～60	60	60	49	±6.5	70	100	黒アルマイト	A/-:マイクロメータ(P=0.5mm)	10	ピッチ 8.3／ヨー 5.7／ロール 6.3	ピッチ 0.39／ヨー 0.25／ロール 0.16	20	100	0.5	六角穴付ボルト M4-8 4本	10	1個

通常単価(税別) (税込単価)	通常出荷日

36,980円 ( 40,678円 )	在庫品1日目当日出荷可能
38,700円 ( 42,570円 )	在庫品1日目当日出荷可能
67,940円 ( 74,734円 )	在庫品1日目当日出荷可能
39,560円 ( 43,516円 )	4日目
40,420円 ( 44,462円 )	在庫品1日目当日出荷可能
69,660円 ( 76,626円 )	4日目
42,140円 ( 46,354円 )	在庫品1日目当日出荷可能
71,380円 ( 78,518円 )	5日目
45,580円 ( 50,138円 )	在庫品1日目当日出荷可能
74,820円 ( 82,302円 )	4日目
46,440円 ( 51,084円 )	在庫品1日目当日出荷可能
75,680円 ( 83,248円 )	4日目
51,600円 ( 56,760円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

「軽量×高精度」を実現したクロスローラガイドステージ（水平面Z軸）です。【特長】・B33シリーズは平面を上下に移動させるクロスローラガイドステージ
・テコを利用したマイクロメータの送りを垂直方向に伝達する構造です
・型番末尾「KG-」は高剛性タイプ
・送り方式は、粗微動マイクロもご用意。
・B37シリーズはマイクロメータで直接稼働面を上下させる仕様で、B33シリーズに比べ移動量確保が可能
【用途】・カメラ、顕微鏡、センサ、光学部品の調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
リニアボールガイド SSステージ無電解ニッケルメッキ（BSS36）
ガイドと本体が一体の薄型構造。本体材質をステンレスに、ガイド部にゴシックアーク溝を採用し高強度・高精度を実現させたステージです。
駿河精機
高分解能クロスローラガイドステージ（B30）
高分解能X軸ステージをZ軸に組み合せたタイプです。2本のマイクロメータにより粗動・微動操作が可能です。B30-60タイプは粗動±6.5mm､B30-80タイプでは粗動±12.5mmの移動量です。微動用マイクロメータにより､粗動で動かした位置から±0.3mmの範囲で調整が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
