水平面クロスローラガイドステージ（B63）
- 通常単価(税別)
- 57,620円～77,400円
- 税込単価
- 63,382円～85,140円
「軽量×高精度」を実現したクロスローラガイドステージ（XZ軸）です。【特長】・X軸と水平面Z軸の組合せ...
詳細を確認- マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

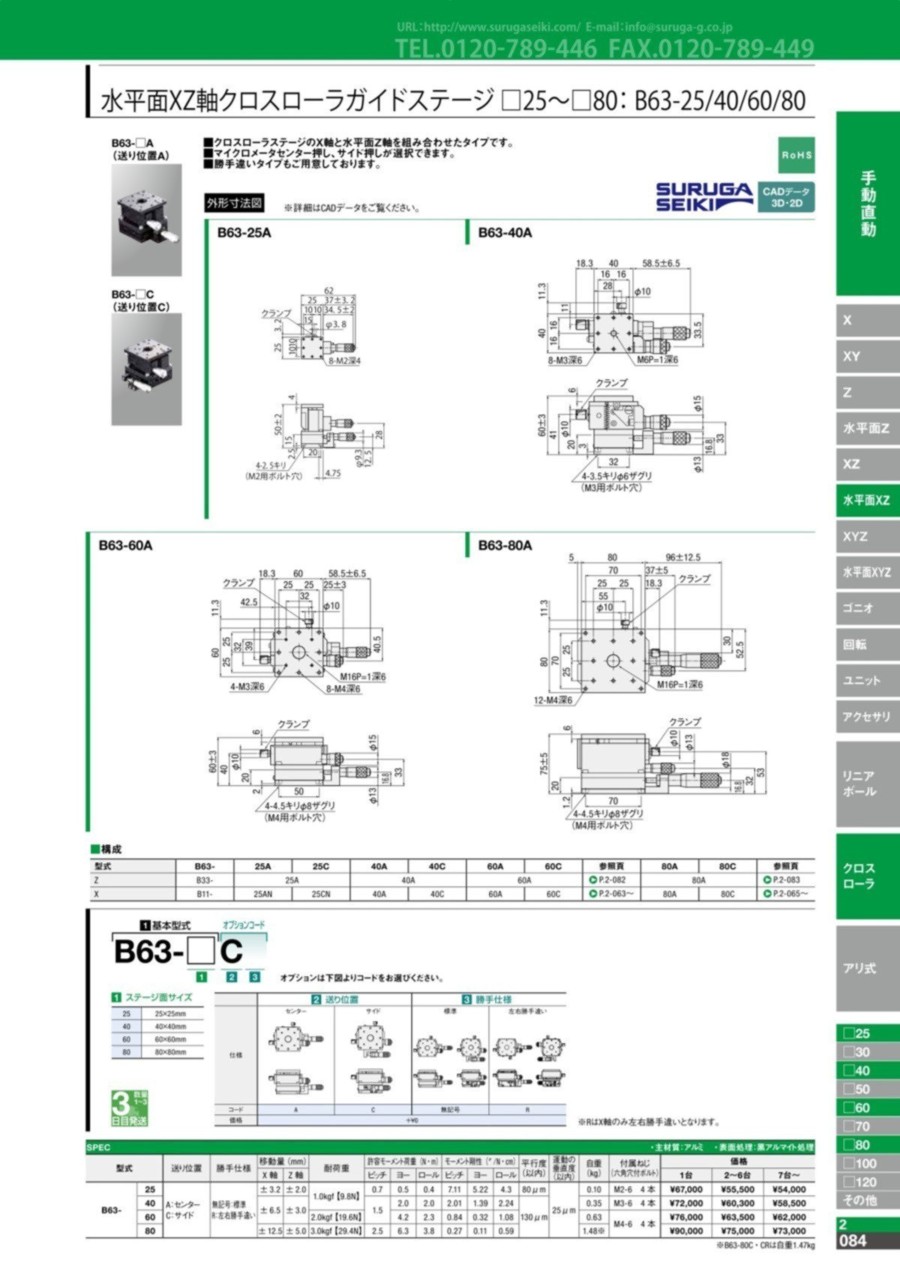

外形図
B63-25A
B63-40A
B63-60A
B63-80A
製品仕様
| 型番 | 送り位置 | 勝手仕様 | 主材質 | 表面処理 | 移動量（mm） | 耐荷重 | ||
|---|---|---|---|---|---|---|---|---|
| X軸 | Z軸 | |||||||
| B63- | 25 | A:センター C:サイド | 無記号:標準 R:左右勝手違い | アルミ | 黒アルマイト処理 | ±3.2 | ±2.0 | 1.0kgf【9.8N】 |
| 40 | ±6.5 | ±3.0 | ||||||
| 60 | 2.0kgf【19.6N】 | |||||||
| 80 | ±12.5 | ±5.0 | 3.0kgf【29.4N】 | |||||
| 型番 | 許容モーメント荷重（N・m） | モーメント剛性（"/N・cm） | 平行度 （以内） | 運動の垂直度 （以内） | 自重 （kg） | 付属ねじ （六角穴付ボルト） | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ピッチ | ヨー | ロール | ピッチ | ヨー | ロール | ||||||
| B63- | 25 | 0.7 | 0.5 | 0.4 | 7.11 | 5.22 | 4.3 | 80μm | 25μm | 0.10 | M2-6 4本 |
| 40 | 1.5 | 2.0 | 2.0 | 2.01 | 1.39 | 2.24 | 130μm | 0.35 | M3-6 4本 | ||
| 60 | 4.2 | 2.3 | 0.84 | 0.32 | 1.08 | 0.63 | M4-6 4本 | ||||
| 80 | 2.5 | 6.3 | 3.8 | 0.27 | 0.11 | 0.59 | 1.48※ | ||||
※B63-80C・CRは自重1.47kg
※RはX軸のみ左右勝手違いとなります。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
57,620円 ( 63,382円 ) | 在庫品1日目当日出荷可能 |
57,620円 ( 63,382円 ) | 4日目 |
57,620円 ( 63,382円 ) | 4日目 |
57,620円 ( 63,382円 ) | 4日目 |
61,920円 ( 68,112円 ) | 4日目 |
61,920円 ( 68,112円 ) | 4日目 |
61,920円 ( 68,112円 ) | 5日目 |
61,920円 ( 68,112円 ) | 5日目 |
65,360円 ( 71,896円 ) | 5日目 |
65,360円 ( 71,896円 ) | 5日目 |
65,360円 ( 71,896円 ) | 5日目 |
65,360円 ( 71,896円 ) | 5日目 |
77,400円 ( 85,140円 ) | 4日目 |
77,400円 ( 85,140円 ) | 4日目 |
72,000円 ( 79,200円 ) | 4日目 |
77,400円 ( 85,140円 ) | 4日目 |
詳細情報
基本情報
「軽量×高精度」を実現したクロスローラガイドステージ（XZ軸）です。【特長】・X軸と水平面Z軸の組合せです
・センタ押し、サイド押しより選択できます
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
ご注意
- マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。
