水平面XYZ軸クロスローラガイドステージ（B76）
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 78,260円～108,360円特別価格
- 税込単価
- 86,086円～119,196円特別価格
「軽量×高精度」を実現したクロスローラガイドステージ（XYZ軸）です。【特長】...
詳細情報を確認する- Z軸ステージ面
- 水平
- 送り方式
- マイクロメータヘッド
- 移動ガイド
- クロスローラ
- Z軸移動量（範囲） (mm)
- ～±10.0
- テーブル材質
- アルミニウム
- 透過穴(テーブルセンタ穴)
- なし
- クランプ
- 標準
- テーブル表面処理
- 黒アルマイト
- 送り方式 (mm)
- マイクロメータ(P=0.5mm)
- マイクロ最小読取 (μm)
- 10
- 運動の垂直度 (μm)
- 30
ご注意
- マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。
商品情報

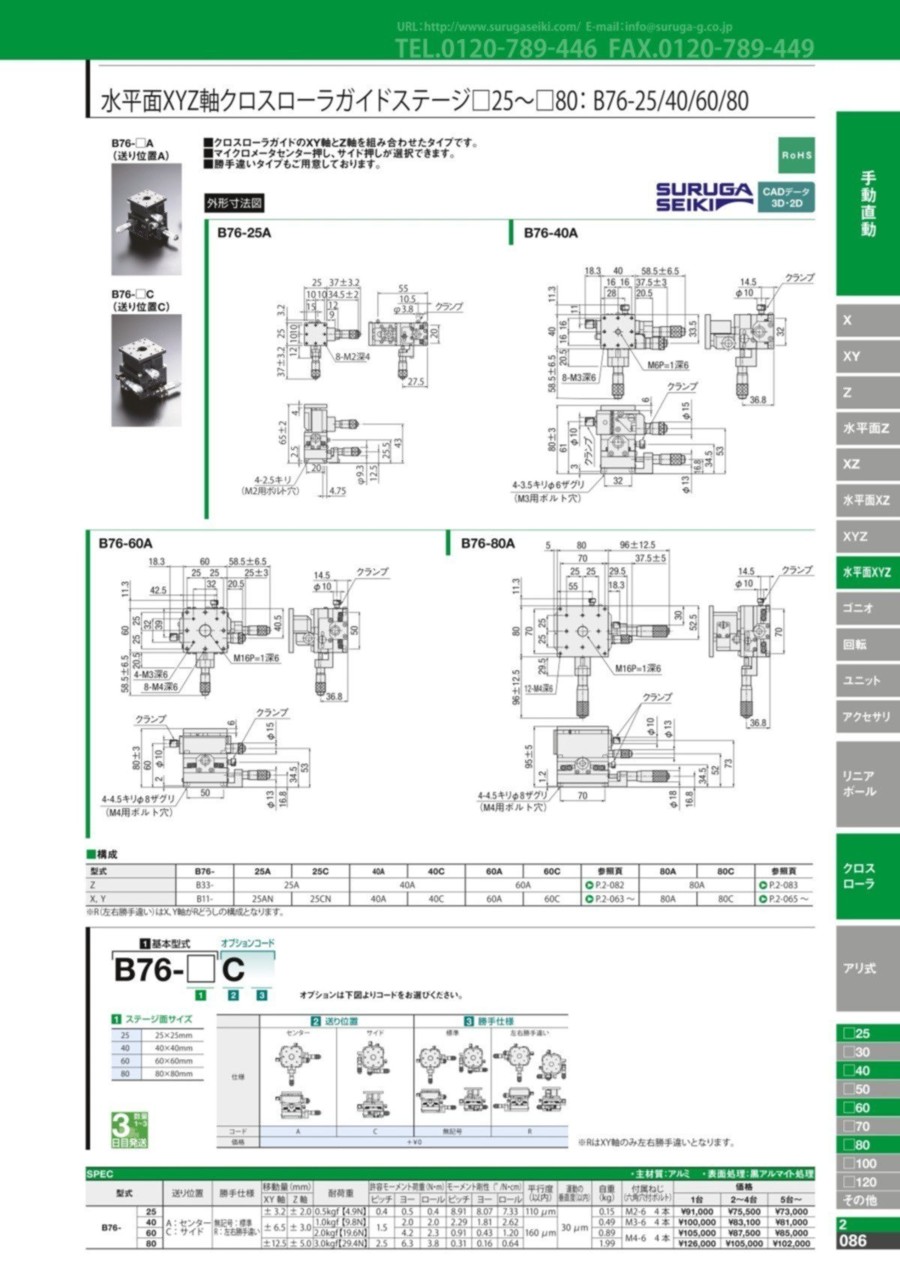

外形図
B76-25A
B76-40A
B76-60A
B76-80A
製品仕様
| 型番 | 送り位置 | 勝手仕様 | 主材質 | 表面処理 | 移動量（mm） | 耐荷重 | ||
|---|---|---|---|---|---|---|---|---|
| XY軸 | Z軸 | |||||||
| B76- | 25 | A:センター C:サイド | 無記号:標準 R:左右勝手違い | アルミ | 黒アルマイト処理 | ±3.2 | ±2.0 | 0.5kgf【4.9N】 |
| 40 | ±6.5 | ±3.0 | 1.0kgf【9.8N】 | |||||
| 60 | 2.0kgf【19.6N】 | |||||||
| 80 | ±12.5 | ±5.0 | 3.0kgf【29.4N】 | |||||
| 型番 | 許容モーメント荷重（N・m） | モーメント剛性（"/N・cm） | 平行度 （以内） | 運動の垂直度 （以内） | 自重 （kg） | 付属ねじ （六角穴付ボルト） | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ピッチ | ヨー | ロール | ピッチ | ヨー | ロール | ||||||
| B76- | 25 | 0.4 | 0.5 | 0.4 | 8.91 | 8.07 | 7.33 | 110μm | 30μm | 0.15 | M2-6 4本 |
| 40 | 1.5 | 2.0 | 2.0 | 2.29 | 1.81 | 2.62 | 160μm | 0.49 | M3-6 4本 | ||
| 60 | 4.2 | 2.3 | 0.91 | 0.43 | 1.2 | 0.89 | M4-6 4本 | ||||
| 80 | 2.5 | 6.3 | 3.8 | 0.31 | 0.16 | 0.64 | 1.99 | ||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
78,260円 ( 86,086円 ) | 在庫品1日目当日出荷可能 |
78,260円71,999円 ( 79,199円 ) | 4日目 |
78,260円 ( 86,086円 ) | 在庫品1日目当日出荷可能 |
78,260円71,999円 ( 79,199円 ) | 4日目 |
86,000円 ( 94,600円 ) | 在庫品1日目当日出荷可能 |
86,000円 ( 94,600円 ) | 4日目 |
86,000円 ( 94,600円 ) | 在庫品1日目当日出荷可能 |
86,000円79,120円 ( 87,032円 ) | 5日目 |
90,300円 ( 99,330円 ) | 5日目 |
90,300円83,076円 ( 91,384円 ) | 5日目 |
90,300円 ( 99,330円 ) | 在庫品1日目当日出荷可能 |
90,300円83,076円 ( 91,384円 ) | 4日目 |
108,360円 ( 119,196円 ) | 4日目 |
108,360円 ( 119,196円 ) | 4日目 |
108,360円 ( 119,196円 ) | 4日目 |
108,360円99,691円 ( 109,660円 ) | 4日目 |
詳細情報
基本情報
「軽量×高精度」を実現したクロスローラガイドステージ（XYZ軸）です。【特長】・主材質にアルミを用いており軽量
・高い剛性と低摩擦で微小送りに優れ高精度
・Z軸は平面を上下に移動する水平面Zです
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
ご注意
- マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。
