駿河精機

多軸ステージユニット(B210/B220/B230/B240/B250/B270)

Name: 多軸ステージユニット(B210/B220/B230/B240/B250/B270)
Brand: 駿河精機
SKU: 221000020726
Rating: 4 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 63,640円～259,720円特別価格

税込単価: 70,004円～285,692円特別価格

手動ステージの組合せにより、多彩な動きを可能にするステージユニットです。【特長...

詳細情報を確認する

送り方式
マイクロメータヘッド
クランプ
標準
勝手違い
標準

ご注意

マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

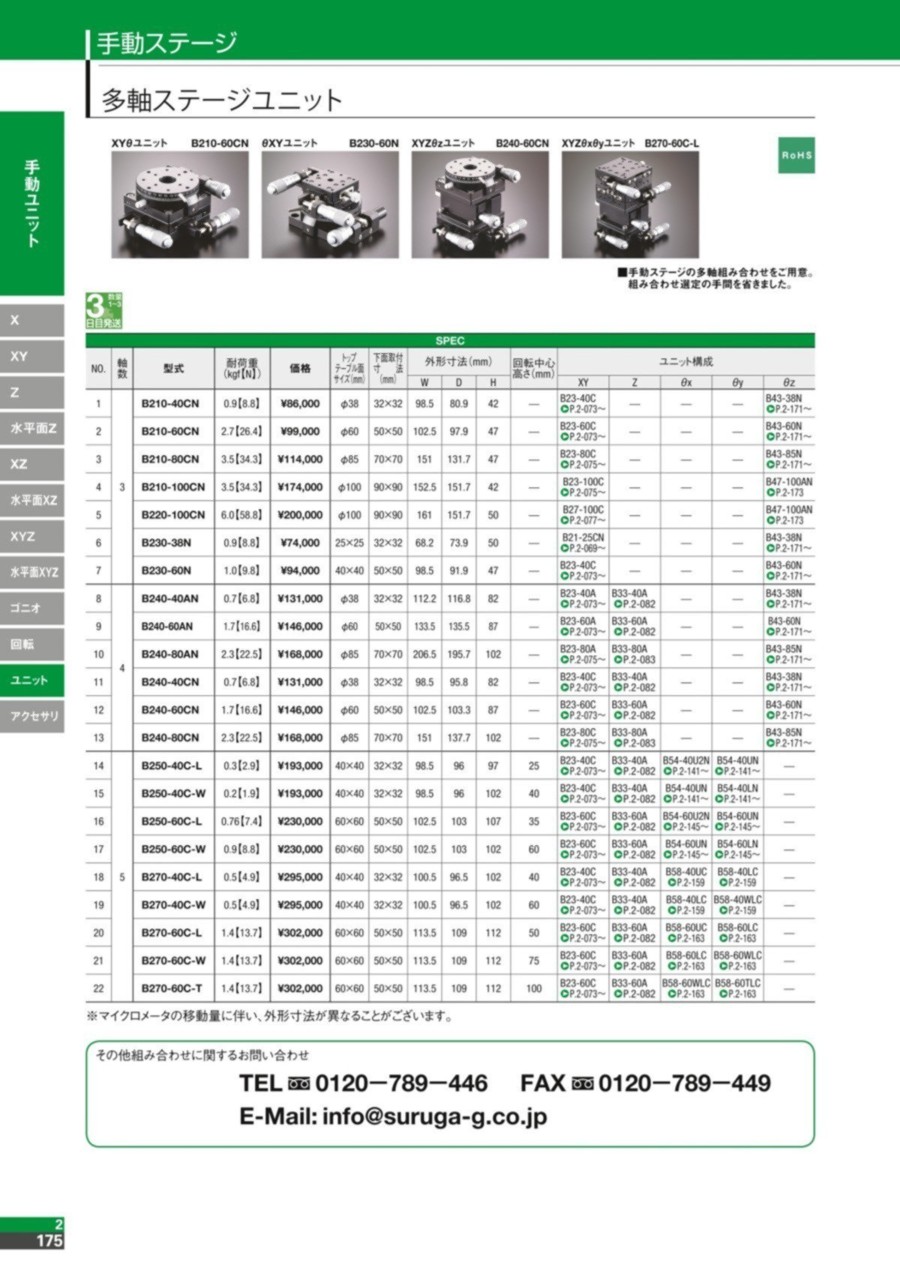

B210シリーズ（B210-40/60CN）

※上記以外の型番についての情報はデジタルカタログをご参照ください。

製品仕様

型番	軸数	耐荷重（kgf【N】）	トップテーブル面サイズ（mm）	下面取付寸法（mm）	外形寸法（mm）			回転中心高さ（mm）
型番	軸数	耐荷重（kgf【N】）	トップテーブル面サイズ（mm）	下面取付寸法（mm）	W	D	H	回転中心高さ（mm）
B210-40CN	3	0.9【8.8】	φ38	32×32	98.5	80.9	42	-
B210-60CN		2.7【26.4】	φ60	50×50	102.5	97.9	47	-
B210-80CN		3.5【34.3】	φ85	70×70	151	131.7	47	-
B210-100CN		3.5【34.3】	φ100	90×90	152.5	151.7	42	-
B220-100CN		6.0【58.8】	φ100	90×90	161	151.7	50	-
B230-38N		0.9【8.8】	25×25	32×32	68.2	73.9	50	-
B230-60N		1.0【9.8】	40×40	50×50	98.5	91.9	47	-
B240-40AN	4	0.7【6.8】	φ38	32×32	112.2	116.8	82	-
B240-60AN		1.7【16.6】	φ60	50×50	133.5	135.5	87	-
B240-80AN		2.3【22.5】	φ85	70×70	206.5	195.7	102	-
B240-40CN		0.7【6.8】	φ38	32×32	98.5	95.8	82	-
B240-60CN		1.7【16.6】	φ60	50×50	102.5	103.3	87	-
B240-80CN		2.3【22.5】	φ85	70×70	151	137.7	102	-
B250-40C-L	5	0.3【2.9】	40×40	32×32	98.5	96	97	25
B250-40C-W		0.2【1.9】	40×40	32×32	98.5	96	102	40
B250-60C-L		0.76【7.4】	60×60	50×50	102.5	103	107	35
B250-60C-W		0.9【8.8】	60×60	50×50	102.5	103	102	60
B270-40C-L		0.5【4.9】	40×40	32×32	100.5	96.5	102	40
B270-40C-W		0.5【4.9】	40×40	32×32	100.5	96.5	102	60
B270-60C-L		1.4【13.7】	60×60	50×50	113.5	109	112	50
B270-60C-W		1.4【13.7】	60×60	50×50	113.5	109	112	75
B270-60C-T		1.4【13.7】	60×60	50×50	113.5	109	112	100

※マイクロメータの移動量に伴い、外形寸法が異なることがございます。

型番リスト

表示件数

型番

種類

耐荷重

(N)

ゴニオステージ回転中心高さ

(mm)

送りツマミ位置

トップテーブルサイズ

(mm)

下面取付寸法

(mm)

自重

(kg)

ユニット構成

付属品

RoHS?

最小発注数量

XY軸+回転ステージ	8.8	-	サイド	φ38	32×32	0.29	XY:B23-40C　θz:B43-38N	六角穴付ボルト M3-10 4本	10	1個
XY軸+回転ステージ	26.4	-	サイド	φ60	50×50	0.68	XY:B23-60C　θz:B43-60N	六角穴付ボルト M4-10 4本	10	1個
XY軸+回転ステージ	34.3	-	サイド	φ85	70×70	1.18	XY:B23-80C　θz:B43-85N	六角穴付ボルト M4-10 4本	10	1個
XY軸+回転ステージ	34.3	-	サイド	φ100	90×90	1.53	XY:B23-100C　θz:B47-100AN	六角穴付ボルト M4-10 4本	10	1個
XY軸+回転ステージ	58.8	-	サイド	φ100	90×90	1.45	XY:B27-100C　θz:B47-100AN	六角穴付ボルト M4-14 4本	10	1個
XY軸+回転ステージ	8.8	-	サイド	25×25	32×32	0.17	XY:B21-25CN　θz:B43-38N	六角穴付ボルト M3-8 4本	10	1個
XY軸+回転ステージ	9.8	-	サイド	40×40	50×50	0.48	XY:B23-40C　θz:B43-60N	六角穴付ボルト M4-10 4本	10	1個
XYZ軸+回転ステージ	6.8	-	センタ	φ38	32×32	0.49	XY:B23-40A　Z:B33-40A　θz:B43-38N	六角穴付ボルト M3-10 4本	10	1個
XYZ軸+回転ステージ	6.8	-	サイド	φ38	32×32	0.49	XY:B23-40C　Z:B33-40A　θz:B43-38N	六角穴付ボルト M3-10 4本	10	1個
XYZ軸+回転ステージ	16.6	-	センタ	φ60	50×50	0.98	XY:B23-60A　Z:B33-60A　θz:B43-60N	六角穴付ボルト M4-10 4本	10	1個
XYZ軸+回転ステージ	16.6	-	サイド	φ60	50×50	0.98	XY:B23-60C　Z:B33-60A　θz:B43-60N	六角穴付ボルト M4-10 4本	10	1個
XYZ軸+回転ステージ	22.5	-	センタ	φ85	70×70	2.18	XY:B23-80A　Z:B33-80A　θz:B43-85N	六角穴付ボルト M4-10 4本	10	1個
XYZ軸+回転ステージ	22.5	-	サイド	φ85	70×70	2.18	XY:B23-80C　Z:B33-80A　θz:B43-85N	六角穴付ボルト M4-10 4本	10	1個
XYZ軸+XY軸ゴニオステージ	2.9	25	サイド	40×40	32×32	0.82	XY:B23-40C　Z:B33-40A　θx:B54-40U2N　θy:B54-40UN	六角穴付ボルト M3-10 4本	10	1個
XYZ軸+XY軸ゴニオステージ	1.9	40	サイド	40×40	32×32	0.88	XY:B23-40C　Z:B33-40A　θx:B54-40UN　θy:B54-40LN	六角穴付ボルト M3-10 4本	10	1個
XYZ軸+XY軸ゴニオステージ	7.4	35	サイド	60×60	50×50	2	XY:B23-60C　Z:B33-60A　θx:B54-60U2N　θy:B54-60UN	六角穴付ボルト M4-10 4本	10	1個
XYZ軸+XY軸ゴニオステージ	8.8	60	サイド	60×60	50×50	1.86	XY:B23-60C　Z:B33-60A　θx:B54-60UN　θy:B54-60LN	六角穴付ボルト M4-10 4本	10	1個
XYZ軸+XY軸ゴニオステージ	4.9	40	サイド	40×40	32×32	0.66	XY:B23-40C　Z:B33-40A　θx:B58-40UC　θy:B58-40LC	六角穴付ボルト M3-10 4本	10	1個
XYZ軸+XY軸ゴニオステージ	4.9	60	サイド	40×40	32×32	0.66	XY:B23-40C　Z:B33-40A　θx:B58-40LC　θy:B58-40WLC	六角穴付ボルト M3-10 4本	10	1個
XYZ軸+XY軸ゴニオステージ	13.7	50	サイド	60×60	50×50	1.32	XY:B23-60C　Z:B33-60A　θx:B58-60UC　θy:B58-60LC	六角穴付ボルト M4-10 4本	10	1個
XYZ軸+XY軸ゴニオステージ	13.7	100	サイド	60×60	50×50	1.3	XY:B23-60C　Z:B33-60A　θx:B58-60WLC　θy:B58-60TLC	六角穴付ボルト M4-10 4本	10	1個
XYZ軸+XY軸ゴニオステージ	13.7	75	サイド	60×60	50×50	1.31	XY:B23-60C　Z:B33-60A　θx:B58-60LC　θy:B58-60WLC	六角穴付ボルト M4-10 4本	10	1個

通常単価(税別) (税込単価)	通常出荷日

73,960円 ( 81,356円 )	5日目
85,140円 ( 93,654円 )	在庫品1日目当日出荷可能
98,040円 ( 107,844円 )	在庫品1日目当日出荷可能
149,640円 ( 164,604円 )	4日目
172,000円 ( 189,200円 )	4日目
63,640円58,548円 ( 64,403円 )	4日目
80,840円74,372円 ( 81,809円 )	4日目
112,660円 ( 123,926円 )	4日目
112,660円 ( 123,926円 )	5日目
125,560円115,515円 ( 127,067円 )	5日目
125,560円 ( 138,116円 )	在庫品1日目当日出荷可能
144,480円 ( 158,928円 )	4日目
144,480円 ( 158,928円 )	在庫品1日目当日出荷可能
165,980円152,701円 ( 167,971円 )	5日目
165,980円152,701円 ( 167,971円 )	5日目
197,800円181,976円 ( 200,174円 )	5日目
197,800円 ( 217,580円 )	5日目
253,700円233,404円 ( 256,744円 )	5日目
253,700円233,404円 ( 256,744円 )	5日目
259,720円 ( 285,692円 )	5日目
259,720円233,748円 ( 257,123円 )	5日目
259,720円233,748円 ( 257,123円 )	5日目
