回転ステージ クロスローラベアリングタイプ ステンレス仕様（BS43）
- 通常単価(税別)
- 92,880円
- 税込単価
- 102,168円
ステンレス仕様の回転ステージです。【特長】・粗動360°回転と微動（マイクロメータヘッド）が可能な、ク...
詳細を確認- マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
BS43-60
製品仕様
| 型番 | BS43-60 |
|---|---|
| （勝手違い） | BS43-60R |
| ステージ面サイズ | φ60mm |
| 移動量 | 粗動360° 微動±5° |
| バーニア最小読取 | バーニア目盛0.2° |
| マイクロメータ最小読取 | ≒55"/目盛 |
| ガイド | クロスローラベアリング |
| 耐荷重 | 5.0kgf【49.0N】 |
| 許容モーメント荷重 | 5.0N・m |
| モーメント剛性 | 0.15"/N・cm |
| 平行度 | 50μm |
| 偏芯量 | 50μm |
| 面ブレ量 | 20μm |
| 自重 | 0.58kg |
| 主材質-表面処理 | ステンレス |
| 付属ねじ（六角穴付ボルト） | M4-8 4本 |
使用例
回転ステージの使用方法
駿河精機の回転ステージは、粗く位置決め後、微細な位置決めを行うことが可能です。
（1）目的の角度へ送りつまみで粗調整
（2）粗動クランプを締め、固定する
（3）目的の角度へマイクロメータで微調整
（4）微動クランプを締め、固定する
詳細情報
基本情報
ステンレス仕様の回転ステージです。
【特長】
・粗動360°回転と微動（マイクロメータヘッド）が可能な、クロスローラベアリングを用いたステージです。
・ステンレス仕様で高剛性です。
・微細な位置決めを行うことが可能。
ご注意
- マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

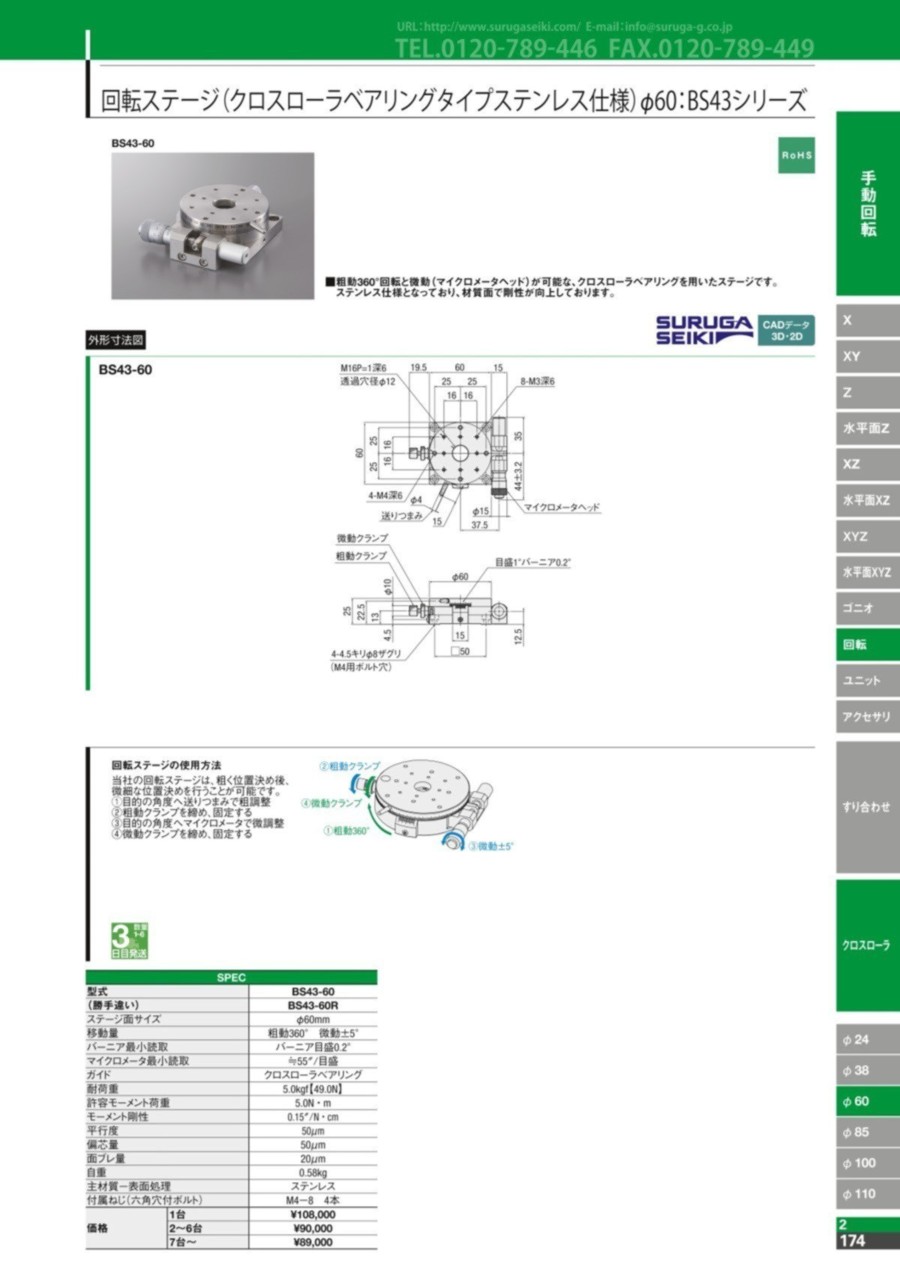

カタログ
