回転ステージ クロスローラベアリングタイプ （B44/B47）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 63,640円～77,400円
- 税込単価
- 70,004円～85,140円
粗動360°回転と微動（マイクロメータヘッド）が可能な、クロスローラベアリング...
詳細情報を確認する- テーブル形状
- 円形
- 送り方式
- マイクロメータヘッド
- 移動ガイド
- クロスローラベアリング
- 移動量 (deg)
- 360°
- 耐荷重（範囲） (N)
- 50.1～100.0
- 円形テーブル径（範囲） (mm)
- 71～100
- テーブル材質
- アルミニウム
- 耐荷重 (N)
- 58.8
- 透過穴(テーブルセンタ穴)
- あり
- 送りツマミ位置
- サイド
- クランプ
- 標準
- 移動量(微動) (deg)
- ±5°
- テーブル表面処理
- 黒アルマイト
- バーニア最小読取 (°)
- 0.1
- 許容モーメント荷重 (N･m)
- 5.0
- 平行度 (μm)
- 50
- 偏芯量 (μm)
- 50
- 面振れ量 (μm)
- 20
商品情報

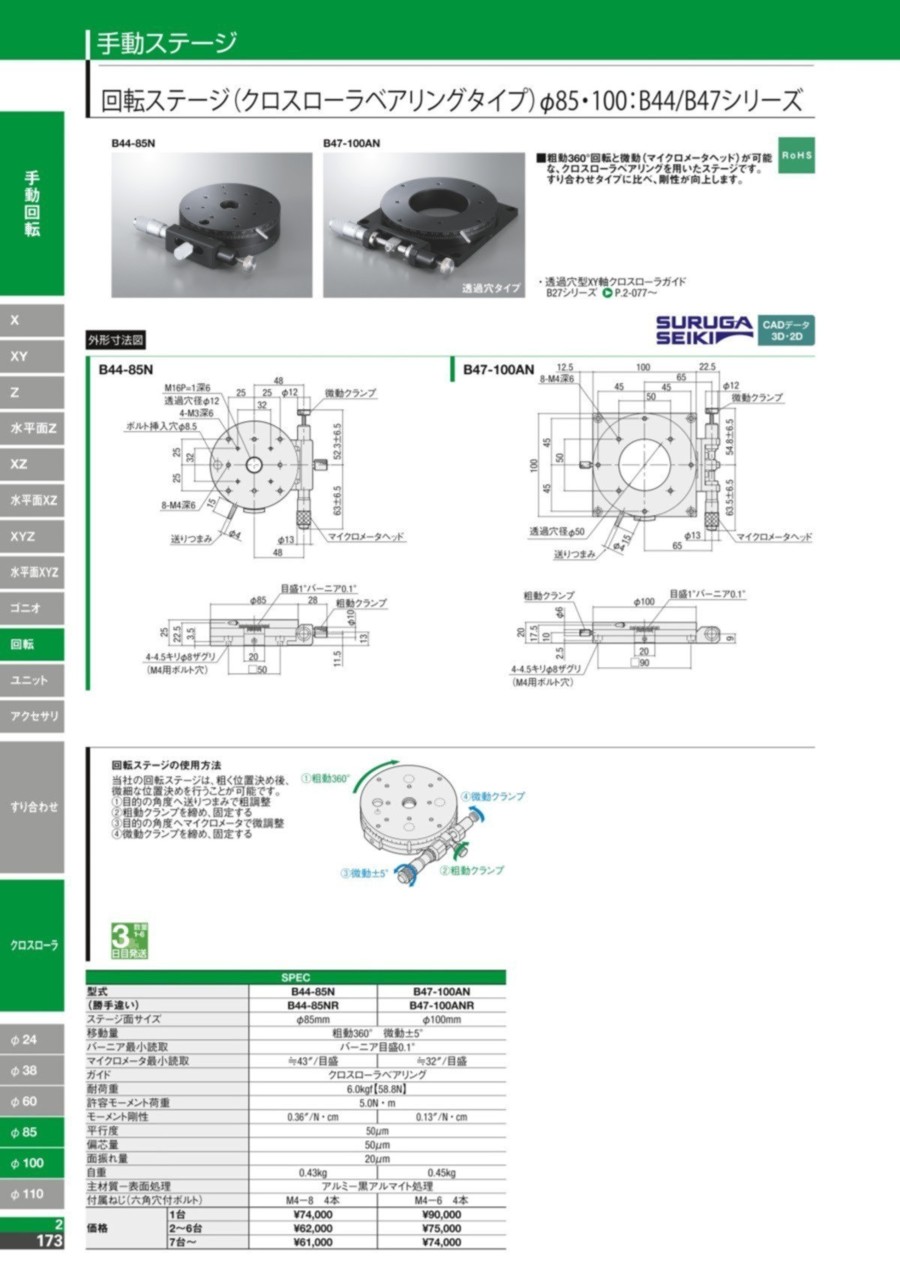

外形図
B44-85N
B47-100AN
製品仕様
| 型番 | B44-85N | B47-100AN |
|---|---|---|
| （勝手違い） | B44-85NR | B47-100ANR |
| ステージ面サイズ | φ85mm | φ100mm |
| 移動量 | 粗動360° 微動±5° | |
| バーニア最小読取 | バーニア目盛0.1° | |
| マイクロメータ最小読取 | ≒43"/目盛 | ≒32"/目盛 |
| ガイド | クロスローラベアリング | |
| 耐荷重 | 6.0kgf【58.8N】 | |
| 許容モーメント荷重 | 5.0N・m | |
| モーメント剛性 | 0.36"/N・cm | 0.13"/N・cm |
| 平行度 | 50μm | |
| 偏芯量 | 50μm | |
| 面振れ量 | 20μm | |
| 自重 | 0.43kg | 0.45kg |
| 主材質-表面処理 | アルミ-黒アルマイト処理 | |
| 付属ねじ（六角穴付ボルト） | M4-8 4本 | M4-6 4本 |
使用例
回転ステージの使用方法
駿河精機の回転ステージは、粗く位置決め後、微細な位置決めを行うことが可能です。
（1）目的の角度へ送りつまみで粗調整
（2）粗動クランプを締め、固定する
（3）目的の角度へマイクロメータで微調整
（4）微動クランプを締め、固定する
詳細情報
基本情報
粗動360°回転と微動（マイクロメータヘッド）が可能な、クロスローラベアリングを用いたステージです。
・すり合わせタイプに比べ、剛性が向上します。
・粗く位置決め後、微細な位置決めを行うことが可能です。
カタログ
商品担当おすすめ
駿河精機
1軸クロスローラゴニオステージ マイクロメータ（B58）
テーブル面の中央垂線上に回転中心を持つ円弧駆動のステージです。移動ガイドにクロスローラ・送り機構にウォームギヤを採用した高分解・高精度ゴニオステージです。角度調整や姿勢の合わせこみに最適です。治具から生産設備・装置組み込みまで、幅広くご使用いただいています。
