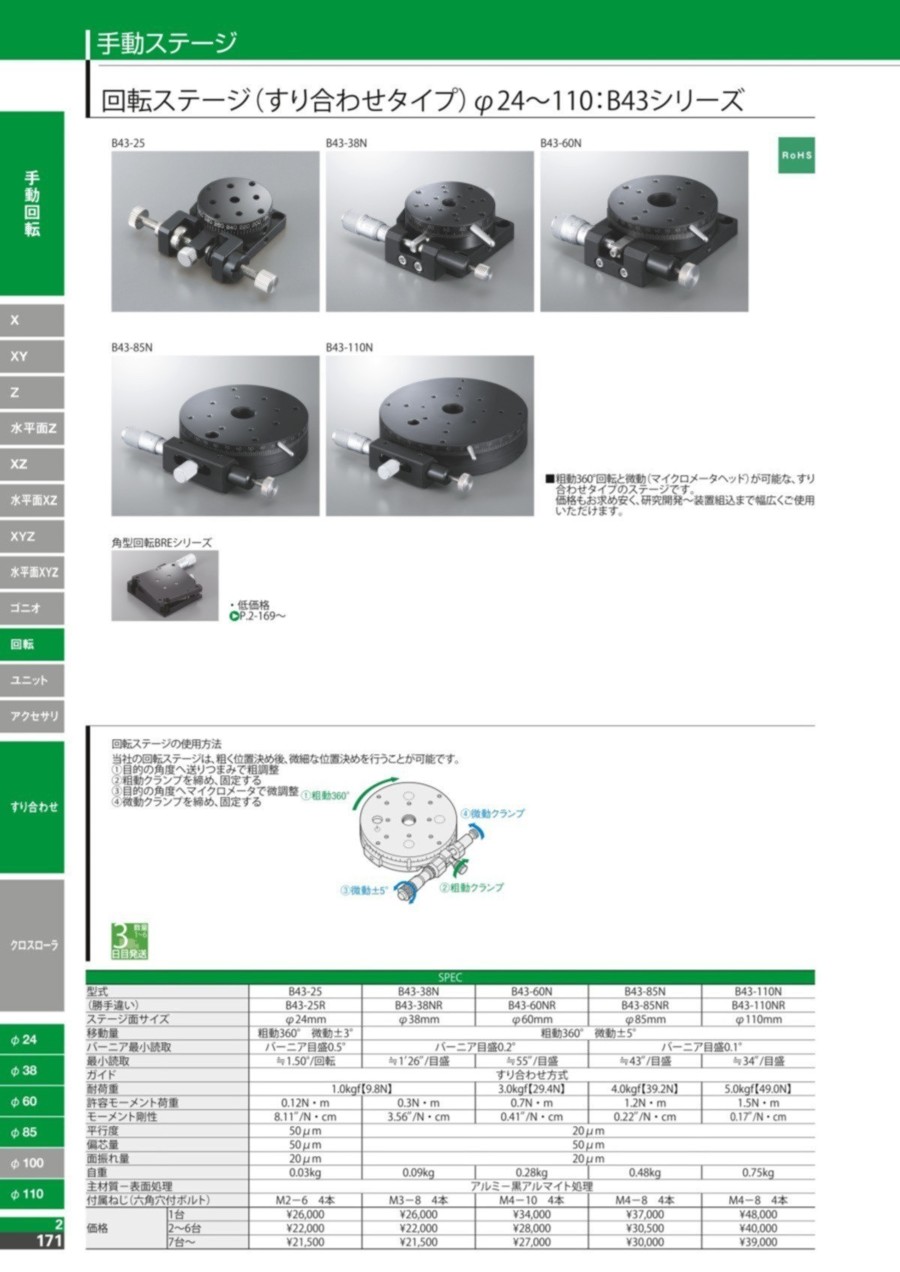

回転ステージ すり合わせタイプ(B43)

  • テーブル形状
    円形
  • 移動ガイド
    すり合わせ
  • 移動量 (deg)
    360°
  • テーブル材質
    アルミニウム
  • 送りツマミ位置
    サイド
  • クランプ
    標準
  • テーブル表面処理
    黒アルマイト
  • 偏芯量 (μm)
    50
  • 面振れ量 (μm)
    20

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定:候補が10型番あります。
数量:

商品情報

外形図

B43-25

B43-38N

回転ステージ すり合わせタイプ(B43) B43-25外形図
回転ステージ すり合わせタイプ(B43) B43-38N外形図

B43-60N

B43-85N

回転ステージ すり合わせタイプ(B43) B43-60N外形図
回転ステージ すり合わせタイプ(B43) B43-85N外形図

B43-110N


回転ステージ すり合わせタイプ(B43) B43-110N外形図


製品仕様

型番B43-25B43-38NB43-60NB43-85NB43-110N
(勝手違い)B43-25RB43-38NRB43-60NRB43-85NRB43-110NR
ステージ面サイズφ24mmφ38mmφ60mmφ85mmφ110mm
移動量粗動360° 微動±3°粗動360° 微動±5°
バーニア最小読取バーニア目盛0.5°バーニア目盛0.2°バーニア目盛0.1°
最小読取≒1.50°/回転≒1'26"/目盛≒55"/目盛≒43"/目盛≒34"/目盛
ガイドすり合わせ方式
耐荷重1.0kgf【9.8N】3.0kgf【29.4N】4.0kgf【39.2N】5.0kgf【49.0N】
許容モーメント荷重0.12N・m0.3N・m0.7N・m1.2N・m1.5N・m
モーメント剛性8.11"/N・cm3.56"/N・cm0.41"/N・cm0.22"/N・cm0.17"/N・cm
平行度50μm20μm
偏芯量50μm50μm
面振れ量20μm20μm
自重0.03kg0.09kg0.28kg0.48kg0.75kg
主材質-表面処理アルミ-黒アルマイト処理
付属ねじ(六角穴付ボルト)M2-6  4本M3-8  4本M4-10  4本M4-8  4本M4-8  4本

使用例

回転ステージの使用方法

回転ステージ すり合わせタイプ(B43) 回転ステージの使用方法図

駿河精機の回転ステージは、粗く位置決め後、微細な位置決めを行うことが可能です。
(1)目的の角度へ送りつまみで粗調整
(2)粗動クランプを締め、固定する
(3)目的の角度へマイクロメータで微調整
(4)微動クランプを締め、固定する

型番リスト

表示件数

送り方式

耐荷重(範囲)

(N)

円形テーブル径(範囲)

(mm)

高さ(範囲)

(mm)

耐荷重

(N)

テーブルサイズ(径) D

(φ)

テーブルサイズ(厚み) H

(mm)

透過穴(テーブルセンタ穴)

勝手違い

移動量(微動)

(deg)

バーニア最小読取

(°)

マイクロ最小読取

(")

つまみ一回転の移動量

(°)

許容モーメント荷重

(N・m)

モーメント剛性

(”/N・cm)

平行度

(μm)

自重

(kg)

付属品

RoHS?最小発注数量
送りねじ
5.1~30.0
~40
~15.0
9.8
24
13
なし
標準
±3°
0.5
-
≒1.5
0.12
8.11
50
0.03
六角穴付ボルト M2-6 4本
10
1個
送りねじ
5.1~30.0
~40
~15.0
9.8
24
13
なし
左右
±3°
0.5
-
≒1.5
0.12
8.11
50
0.03
六角穴付ボルト M2-6 4本
10
1個
マイクロメータヘッド
5.1~30.0
~40
15.1~20.0
9.8
38
20
あり
標準
±5°
0.2
≒1'26
-
0.3
3.56
20
0.09
六角穴付ボルト M3-8 4本
10
1個
マイクロメータヘッド
5.1~30.0
~40
15.1~20.0
9.8
38
20
あり
左右
±5°
0.2
≒1'26
-
0.3
3.56
20
0.09
六角穴付ボルト M3-8 4本
10
1個
マイクロメータヘッド
5.1~30.0
41~70
20.1~25.0
29.4
60
25
あり
標準
±5°
0.2
≒55
-
0.7
0.41
20
0.28
六角穴付ボルト M4-10 4本
10
1個
マイクロメータヘッド
5.1~30.0
41~70
20.1~25.0
29.4
60
25
あり
左右
±5°
0.2
≒55
-
0.7
0.41
20
0.28
六角穴付ボルト M4-10 4本
10
1個
マイクロメータヘッド
30.1~50.0
71~100
20.1~25.0
39.2
85
25
あり
標準
±5°
0.1
≒43
-
1.2
0.22
20
0.48
六角穴付ボルト M4-8 4本
10
1個
マイクロメータヘッド
30.1~50.0
71~100
20.1~25.0
39.2
85
25
あり
左右
±5°
0.1
≒43
-
1.2
0.22
20
0.48
六角穴付ボルト M4-8 4本
10
1個
マイクロメータヘッド
30.1~50.0
101~
20.1~25.0
49
110
25
あり
標準
±5°
0.1
≒34
-
1.5
0.17
20
0.75
六角穴付ボルト M4-8 4本
10
1個
マイクロメータヘッド
30.1~50.0
101~
20.1~25.0
49
110
25
あり
左右
±5°
0.1
≒34
-
1.5
0.17
20
0.75
六角穴付ボルト M4-8 4本
10
1個
通常単価(税別) (税込単価)
通常出荷日
22,360
( 24,596 )
在庫品1日目当日出荷可能
22,36020,124
( 22,136 )
4日目
24,700
( 27,170 )
4日目
20,900
( 22,990 )
在庫品1日目当日出荷可能
29,240
( 32,164 )
在庫品1日目当日出荷可能
29,240
( 32,164 )
在庫品1日目当日出荷可能
28,500
( 31,350 )
在庫品1日目当日出荷可能
35,150
( 38,665 )
在庫品1日目当日出荷可能
45,600
( 50,160 )
在庫品1日目当日出荷可能
45,600
( 50,160 )
4日目

詳細情報

基本情報

すり合わせタイプの回転ステージです。
【特長】
・粗動360°回転と微動(マイクロメータヘッド)が可能な、すり合わせタイプのステージです。
・研究開発~装置組込まで幅広くご使用いただけます。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

回転ステージ すり合わせタイプ(B43)のレビュー
4.6平均満足度:4.63件のレビュー
測定器
5
満足度:5.0
測定器用のテストピース角度調整用に使用しています。 360度回転が出来、精度も申し分ありません
0人が参考にしています。
位置決め
4
満足度:4.0
機能に問題はありませんが,少しクランプが弱いかなと思います.
0人が参考にしています。
光学検査用ステージとして使用
5
満足度:5.0
パルスレーザーアブレーション装置のベースプレートとして使用しています。光路調整のために180°以上粗動可能な商品が必要で...もっと読む
0人が参考にしています。
