ラボジャッキ （B35）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 84,280円～86,860円
- 税込単価
- 92,708円～95,546円
重量物を上下移動させるときに最適なステージです。【特長】・ステージ面サイズは2...
詳細情報を確認する- ステージ面
- 水平
- 送り方式
- ラボジャッキ
- 移動ガイド
- パンタグラフ
- 耐荷重（範囲） (N)
- 50.1～100.0
- テーブル材質
- アルミニウム
- 透過穴(テーブルセンタ穴)
- なし
- テーブル平行度 (μm)
- 200
- 送りツマミ位置
- センタ
- クランプ
- 標準
- 勝手違い
- 標準
- テーブル表面処理
- 黒アルマイト
- 両ハンドル/片ハンドル
- 片ハンドル
- グリース仕様
- 標準グリース
- 平行度 (μm)
- 200
商品情報
外形図
B35
B35-N
製品仕様
| 型番 | B35 | B35-N |
|---|---|---|
| ステージ面サイズ | 120×180mm | 80×120mm |
| 移動量 | 70mm | 40mm |
| ハンドル1回転の移動量※ | 約5mm | 約3mm |
| 耐荷重 | 10.0kgf【98N】 | 7.0kgf【68.6N】 |
| 平行度 | 200μm | 200μm |
| 自重 | 3.5kg | 1.25kg |
| 主材質-表面処理 | アルミ-黒アルマイト処理 | |
| 付属ねじ（六角穴付ボルト） | M4-12 4本、M6-12 4本 | M4-10 4本 |
※製品の構造上、テーブルの位置によって移動量が異なります。
詳細情報
基本情報
重量物を上下移動させるときに最適なステージです。【特長】・ステージ面サイズは2種類ご用意
・割締め方式のクランプにより強固な固定が可能
【用途】・カメラ、顕微鏡、センサ、光学部品の調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

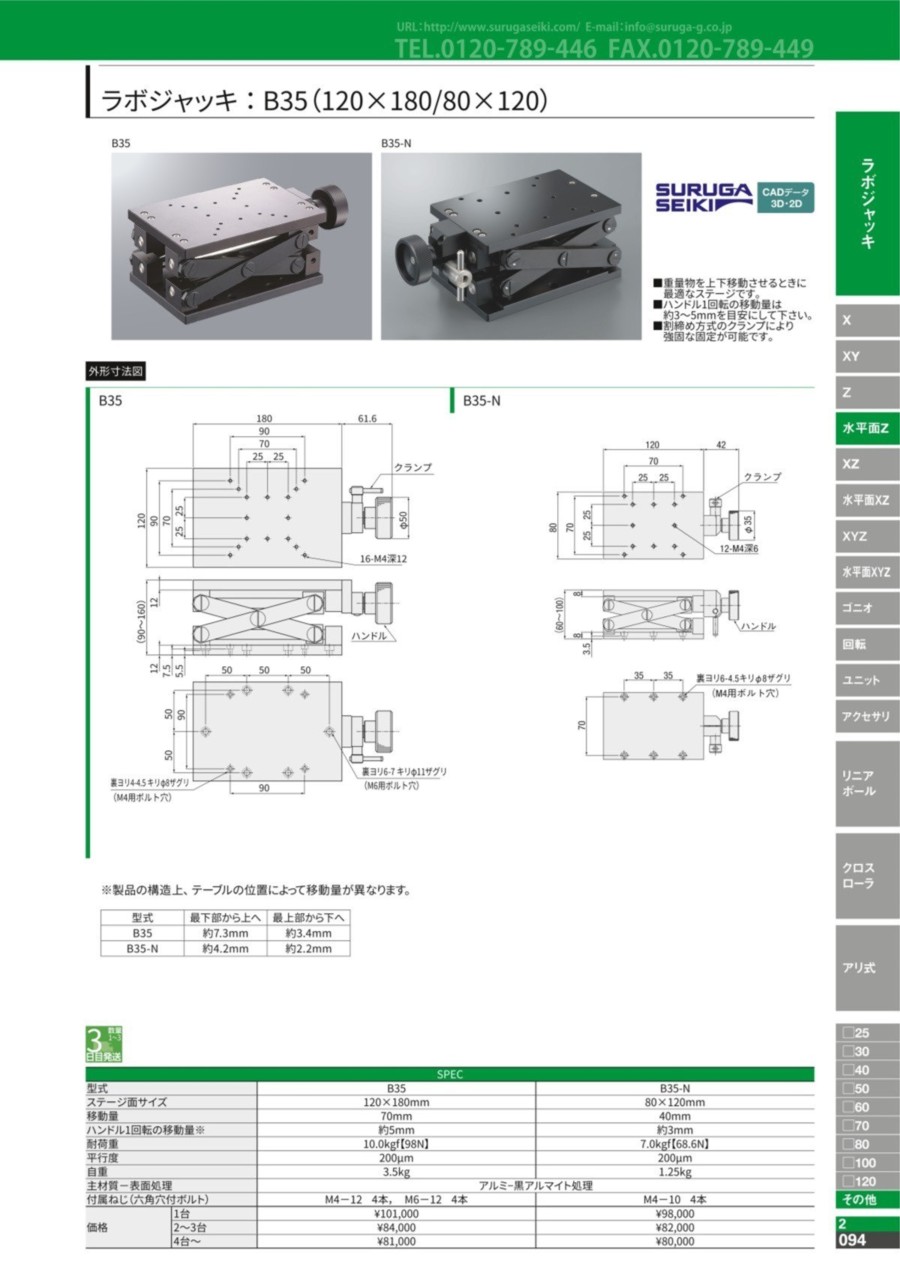

カタログ
