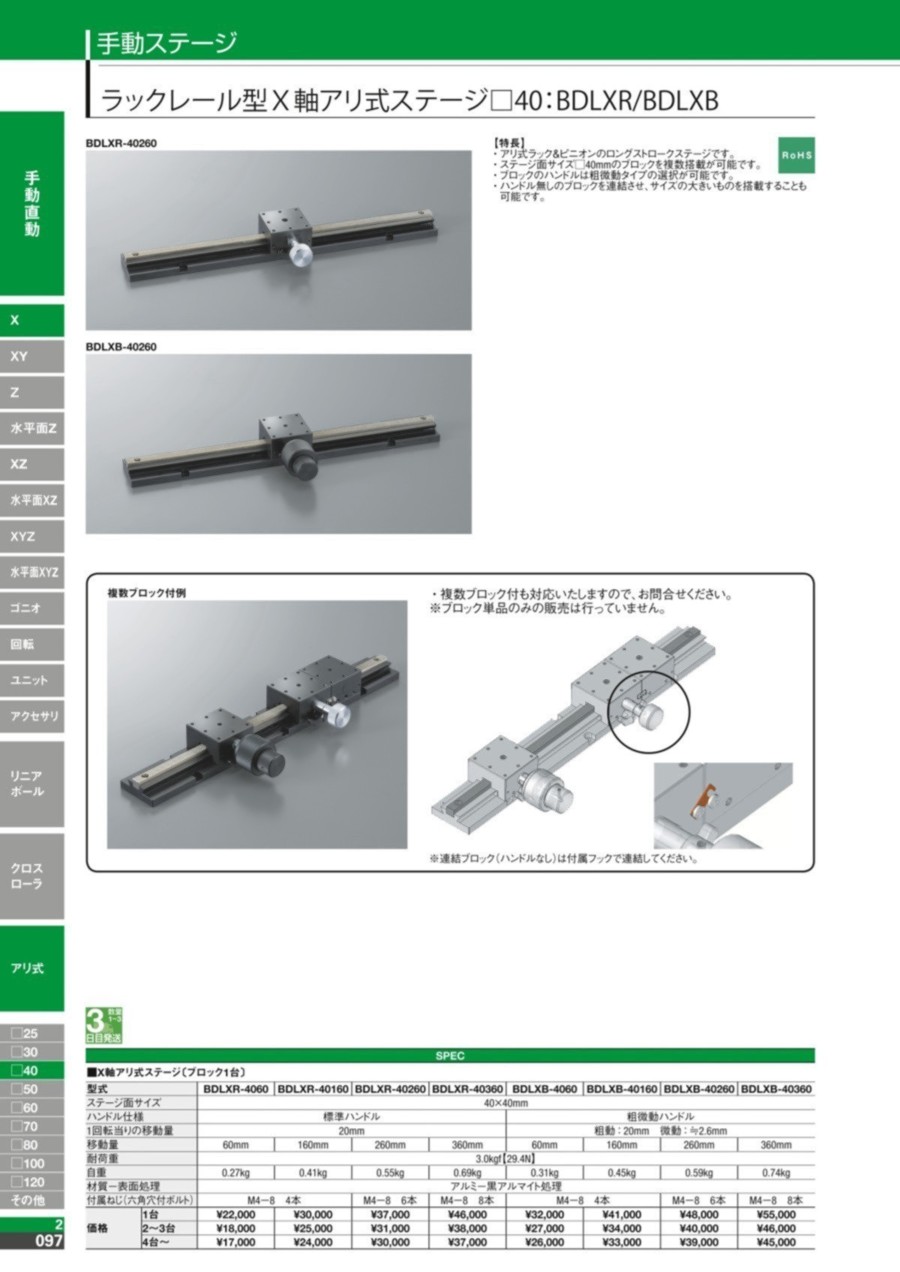

ラックレール型アリ式ステージ（BDLXB/BDLXR）
- 通常単価(税別)
- 15,390円～47,300円
- 税込単価
- 16,929円～52,030円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
アリ式ラック&ピニオンのロングストロークステージ（X軸）です。【特長】・ラックレールとピニオン...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
BDLXR-4060
※部寸法は、構造上±0.3mm変化いたします。
製品仕様
| 型番 | BDLXR-4060 | BDLXR-40160 | BDLXR-40260 | BDLXR-40360 | BDLXB-4060 | BDLXB-40160 | BDLXB-40260 | BDLXB-40360 |
|---|---|---|---|---|---|---|---|---|
| ステージ面サイズ | 40×40mm | |||||||
| ハンドル仕様 | 標準ハンドル | 粗微動ハンドル | ||||||
| 1回転当りの移動量 | 20mm | 粗動:20mm 微動:≒2.6mm | ||||||
| 移動量 | 60mm | 160mm | 260mm | 360mm | 60mm | 160mm | 260mm | 360mm |
| 耐荷重 | 3.0kgf【29.4N】 | |||||||
| 自重 | 0.27kg | 0.41kg | 0.55kg | 0.69kg | 0.31kg | 0.45kg | 0.59kg | 0.74kg |
| 材質-表面処理 | アルミ-黒アルマイト処理 | |||||||
| 付属ねじ （六角穴付ボルト） | M4-8 4本 | M4-8 6本 | M4-8 8本 | M4-8 4本 | M4-8 6本 | M4-8 8本 | ||
規格表
使用例
複数ブロック付例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
35,260円 ( 38,786円 ) | 在庫品1日目当日出荷可能 |
41,280円 ( 45,408円 ) | 在庫品1日目当日出荷可能 |
47,300円 ( 52,030円 ) | 4日目 |
27,520円 ( 30,272円 ) | 4日目 |
25,800円 ( 28,380円 ) | 在庫品1日目当日出荷可能 |
39,560円 ( 43,516円 ) | 在庫品1日目当日出荷可能 |
15,390円 ( 16,929円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
アリ式ラック&ピニオンのロングストロークステージ（X軸）です。【特長】・ラックレールとピニオンギヤで構成されたレールタイプ
・裏面からも取り付け可能なタップ座タイプ
・ステージ面サイズ40mmのブロックを複数搭載が可能
・ブロックのハンドルは粗微動タイプの選択が可能
【用途】・カメラ、顕微鏡、センサ、光学部品の調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品担当おすすめ
駿河精機
ロングストロークスライドガイドステージ（B15）
スライドガイドによるロングストロークステージです。重量物、大きいサイズのワーク移動・退避や光学系切り替えなどに最適です。側面のストッパ位置を変えることにより移動量が調節可能です。
ラックレール型アリ式ステージ（BDLXB/BDLXR）のレビュー
生産設備に使用
5
5.02019/03/27
生産設備の一機構として使用しています。ストロークを必要とする部位での利用で適合品を探しておりこの商品を採択しました。他に...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qブロック単体の購入は可能ですか？
A
BDLR-40（標準ハンドルブロック）・BDLB-40（粗微動ハンドルブロック）は単体で販売可能です。
BDL-40は組付け調整が必要となるため、単体の販売はしていません。特注にてブロック追加を承りますので、お問い合わせください。
BDL-40は組付け調整が必要となるため、単体の販売はしていません。特注にてブロック追加を承りますので、お問い合わせください。
Qカメラフォーカスなどの用途で、BDLXR・BDLXBを縦使い（Z軸）したいです。使用できますか。
A
側面垂直使い（ステージの移動方向が縦方向）の場合、BDLXR・BDLXBにはストッパが無くテーブルが抜けてしまう恐れがあります。このためZ軸での使用はお勧めしていません。
Qステージを逆さに取り付けて使用する場合の耐荷重を教えてください。
A
耐荷重はSPEC値（水平置き）の1/3以下を目安としてください。
但し、荷重がステージ上面の中心から外れる場合は、使用をお勧めしていません。
但し、荷重がステージ上面の中心から外れる場合は、使用をお勧めしていません。
